Prosklený světlík v hotelu Ritz v Madridu, Španělsko

Model

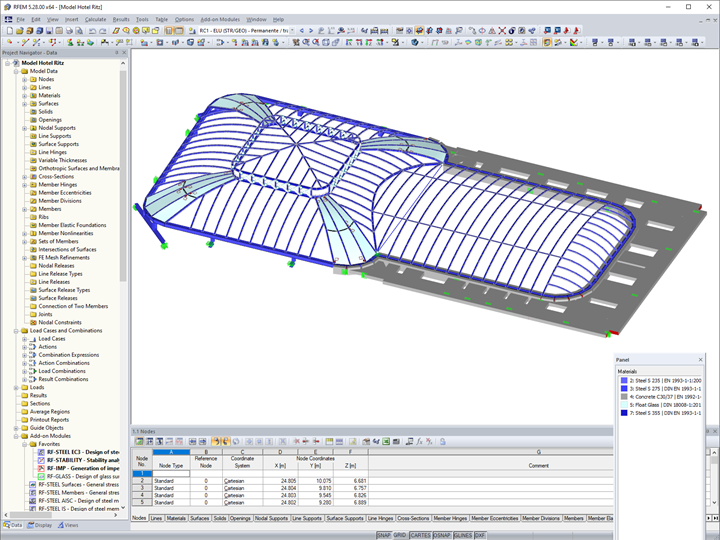

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | Prosklený světlík v hotelu Ritz v Madridu, Španělsko

Rekonstrukce zahrnuje vybudování nového velkého světlíku nad hlavním sálem. Při návrhu světlíku se vycházelo z původní podoby, která byl při předchozích přestavbách zakryta neprůhlednou deskou.

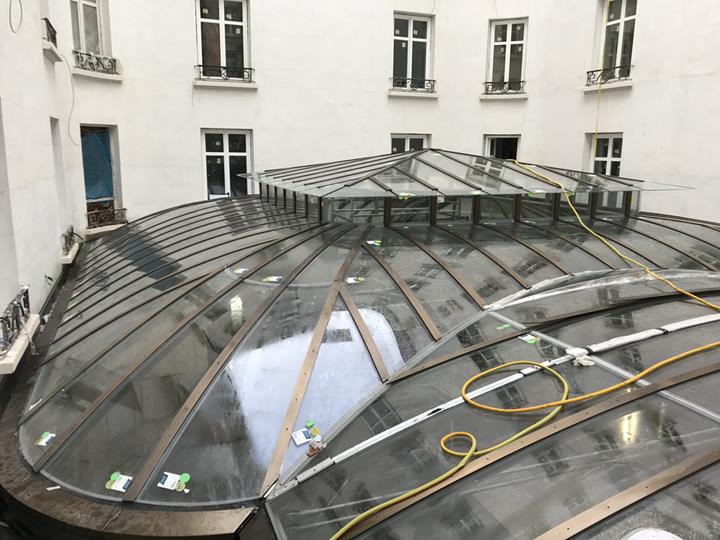

Světlík se skládá ze dvou různých částí: nižší haly s klenbou o délce 13,1 m a šířce 8,8 m a vyšší haly s lichoběžníkovou kupolí se zakulacenými rohy o rozměrech asi 11,9 m x 13,4 m. Je završena 1,0 m vysokou pyramidou, jejíž strany měří přibližně 5 x 5 m.

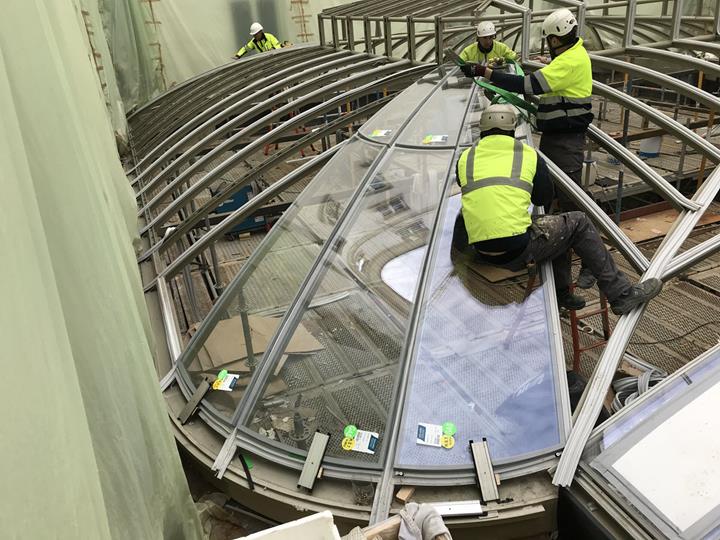

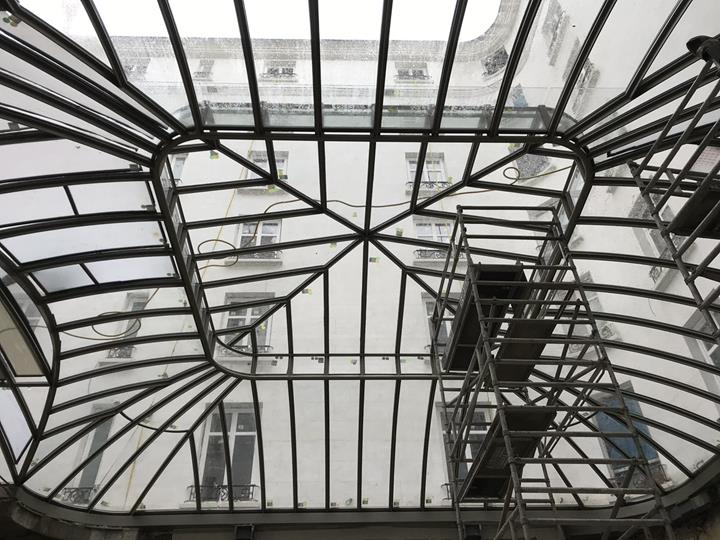

Konstrukce se skládá ze štíhlých ocelových svařovaných T-profilů a malých obdélníkových desek, které spojují hlavní nosníky a poskytují kompletní podepření skleněným výplním na čtyřech stranách. Skleněné tabule konstrukčně spolupůsobí tak, že stabilizují štíhlé profily ve čtyřech rozích kupole. Tuhý tažený prstenec po obvodu tvoří svařované nosníky z dutých RHS profilů a viditelné lano, které doplňuje prstenec kupole. Čtyřúhelníková pyramida na vrcholu kupole slouží jako tlačený prstenec pro zatížení v rovině a jako Vierendeelův nosník pro svislá zatížení. Konstrukční pruty jsou spolu svařeny, aby se dosáhlo úplného momentového spoje bez optického dopadu.

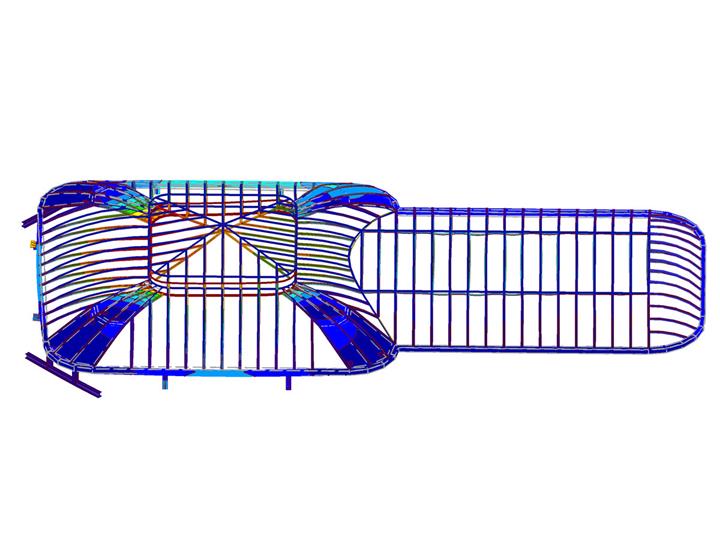

Při ověření stability konstrukce byly zohledněny stupeň volnosti ve vázaném kroucení, účinky druhého řádu a globální a lokální imperfekce.
