Claraboya del Hotel Ritz en Madrid, España

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El Hotel Ritz es un hotel de lujo de 5 estrellas ubicado en Madrid. Fue construido por el Rey Alfonso XIII en 1910 para modelar un hotel de la realeza. Después de más de 100 años en servicio se encuentra sometido actualmente a una restauración completa.

Arquitecto Rafael de La-Hoz
Madrid, España
www.rafaeldelahoz.com
Análisis estructural y construcción Bellapart
Les Preses, Cataluña, España
www.bellapart.com

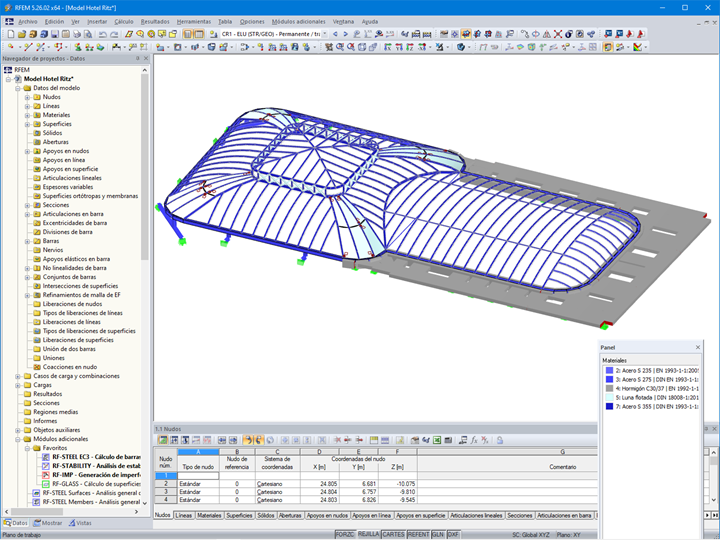

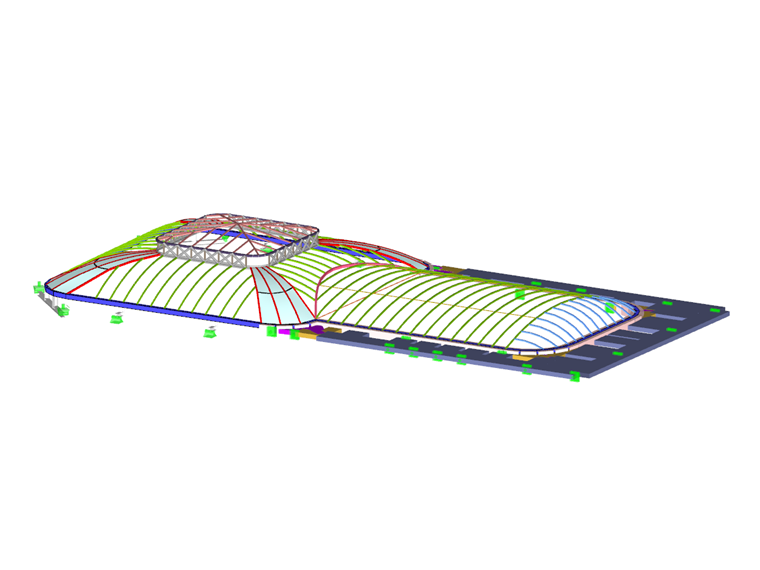

Modelo

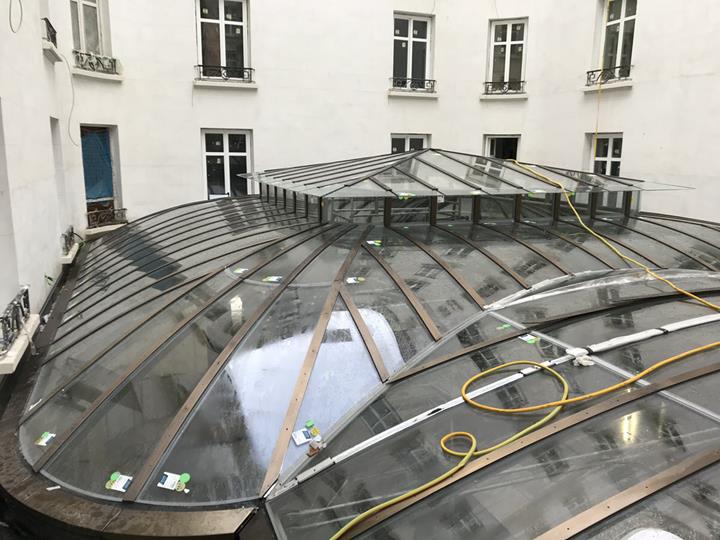

Las obras incluyen la construcción de una nueva gran claraboya sobre el salón principal. Su diseño está inspirado en el diseño original, el cual estaba cubierto con una losa opaca en reformas anteriores.

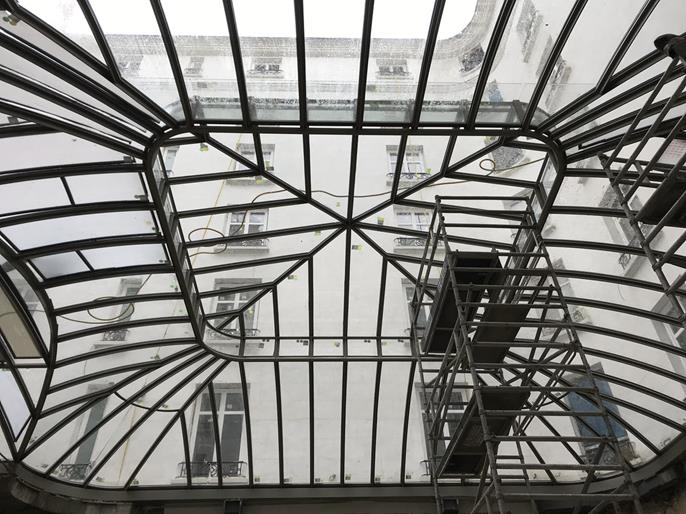

La claraboya consta de 2 partes diferenciadas, el Hall Bajo, una forma de bóveda de 13,1 m de largo por 8,8 m de ancho y el Hall Alto, un domo trapezoidal con esquinas esféricas de aproximadamente 11,9 m x 13,4 m. Está coronado por una pirámide rectangular de aproximadamente 5 x 5 m por 1,0 m de altura.

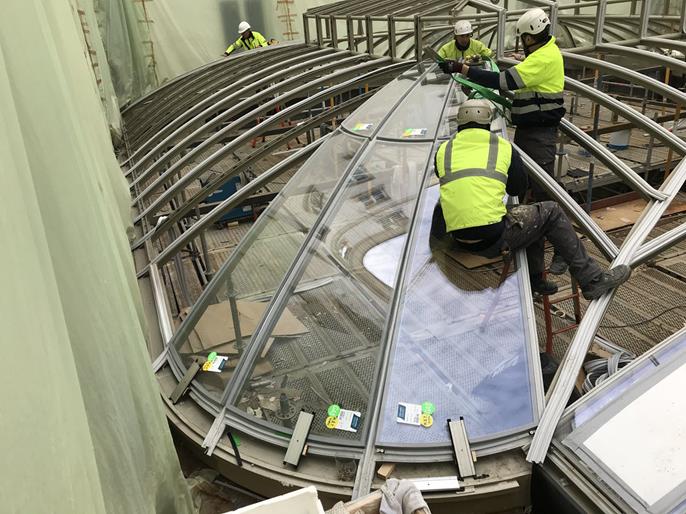

La estructura está compuesta por perfiles en T soldados esbeltos de acero y pequeñas placas rectangulares que conectan las vigas principales y proporcionan un soporte completo de cuatro lados en los paneles de vidrio. Los paneles de vidrio colaboran estructuralmente proporcionando estabilidad a los perfiles esbeltos en las cuatro esquinas del domo. A lo largo del perímetro se obtiene un anillo tensionado rígido mediante vigas de secciones rectangulares huecas soldadas y un cable visible que completa el anillo de la cúpula. La pirámide rectangular en la parte superior del domo funciona como un anillo de compresión para las cargas en el plano y una viga Vierendeel para las cargas verticales. Las barras estructurales están soldadas entre ellas para obtener una conexión de momento completa sin impacto visual.

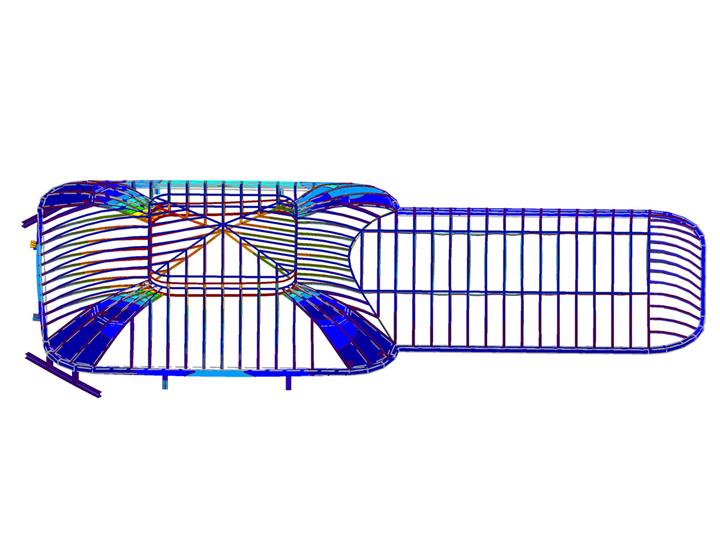

La estabilidad de la estructura se verifica considerando el grado de libertad de la torsión de alabeo, efectos de segundo orden e imperfecciones globales y locales.

Ubicación del proyecto

Hotel Mandarín Oriental Ritz,
Pl. de la Lealtad, 5, 28014 Madrid
España

Palabras clave

Claraboya Cubierta de vidrio Estructura de acero Estabilidad
