Świetlik na dachu hotelu Ritz w Madrycie, Hiszpania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Ritz to luksusowy hotel pięciogwiazdkowy, położony w Madrycie. Został zbudowany przez króla Alfonsa XIII w 1910 roku jako hotel królewski. Po ponad 100 latach użytkowania został poddany gruntownej renowacji.

Architekt Rafael de La-Hoz
Madryt, Hiszpania
www.rafaeldelahoz.com
Analiza statyczno-wytrzymałościowa i budowa Bellapart
Les Preses, Katalonia, Hiszpania
www.bellapart.com

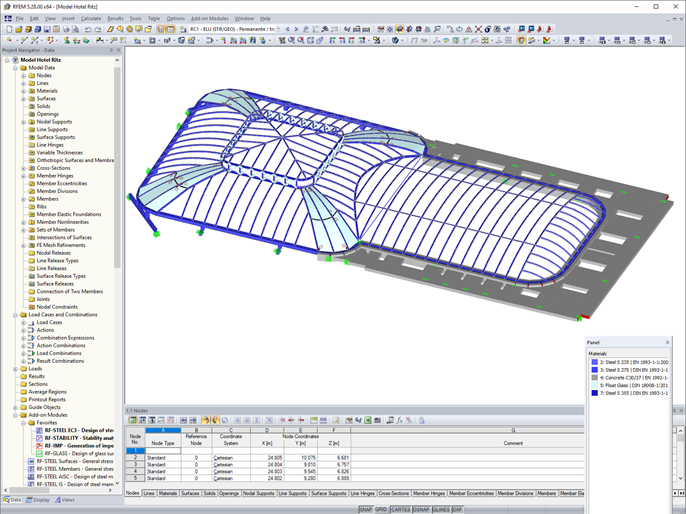

Model

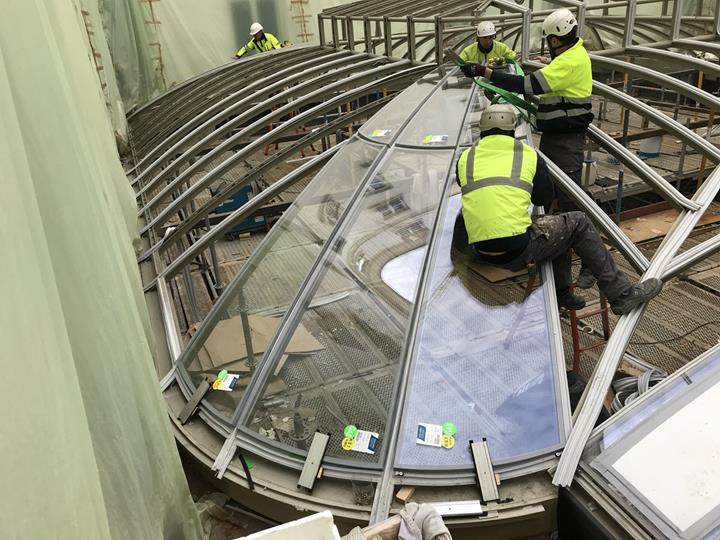

Remont obejmuje budowę nowego, dużego świetlika nad holem głównym. Jego wygląd nawiązuje do pierwotnej konstrukcji, która podczas poprzednich remontów została przykryta nieprzezroczystą płytą dachową.

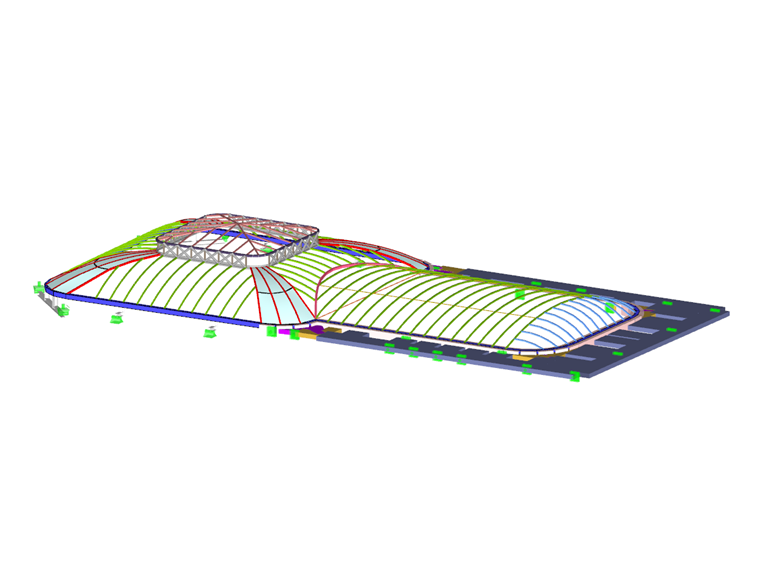

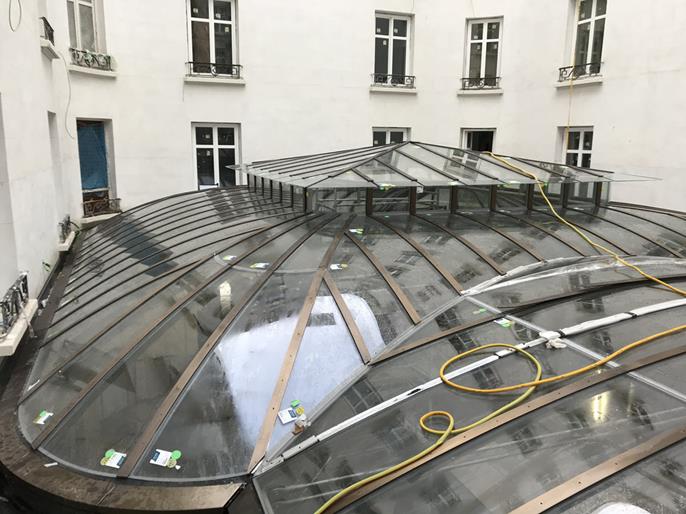

Świetlik składa się z dwóch odrębnych części: nad Dolną Salą przybiera formę sklepienia o wymiarach 13,1 m x 8,8 m, a nad Górną Salą ma formę trapezoidalnej kopuły z wyrobionymi narożnikami o wymiarach około 11,9 m x 13,4 m. Zwieńczenie stanowi prostokątna piramida o wymiarach około 5 m x 5 m i wysokości 1,0 m.

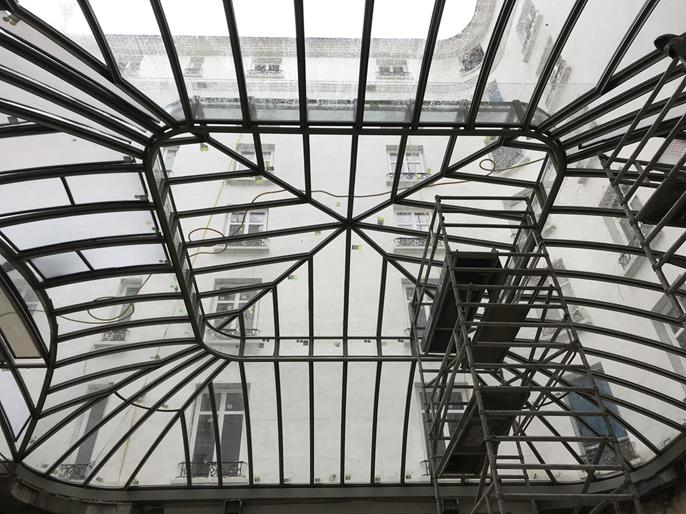

Konstrukcja składa się z smukłych stalowych, spawanych przekrojów i małych prostokątnych płyt łączących główne belki i stanowiące kompletne podpory z czterech stron dla szklanych paneli. Panele szklane współpracują ze sobą i mają funkcję konstrukcyjną, zapewniając stateczność profilom stalowym w czterech narożnikach kopuły. Obwodowo przyspawano do konstrukcji zamknięte profile kwadratowe tworzące sztywny pierścień pracujący na rozciąganie. Prostokątna piramida na szczycie kopuły pełni podwójną funkcję: pierścienia ściskanego dla obciążeń w płaszczyźnie oraz belki Vierendeel'a dla obciążeń pionowych. Elementy konstrukcyjne są zespawane ze sobą w celu uzyskania połączenia przenoszącego w pełni momenty, zachowując zarazem estetyczny efekt wizualny połączeń.

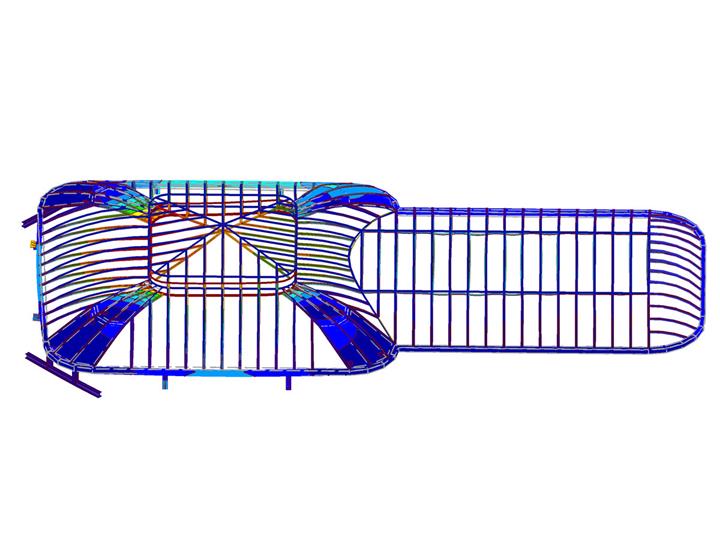

Stateczność konstrukcji zweryfikowano uwzględniając dodatkowy stopień swobody na skręcenie skrępowane, efekty drugiego rzędu oraz globalne i lokalne imperfekcje.

Lokalizacja projektu

Mandarin Oriental Ritz Hotel,
pl. de la Lealtad, 5, 28014 Madryt
Hiszpania

Słowa kluczowe

Świetlik Szklany sufit Konstrukcja stalowa Stateczność
