Verrière du Ritz Hotel à Madrid, Espagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Le Ritz Hotel est un hôtel de luxe 5 étoiles situé à Madrid. Il a été construit à la demande du roi Alphonse XIII en 1910, comme un hôtel royal. Après plus de 100 ans d'existence, il fait actuellement l'objet d'une restauration complète.

Architecte Rafael de La Hoz
Madrid, Espagne
www.rafaeldelahoz.com
Analyse structurelle et construction Bellapart
Les Prés, Catalogne, Espagne
www.bellapart.com

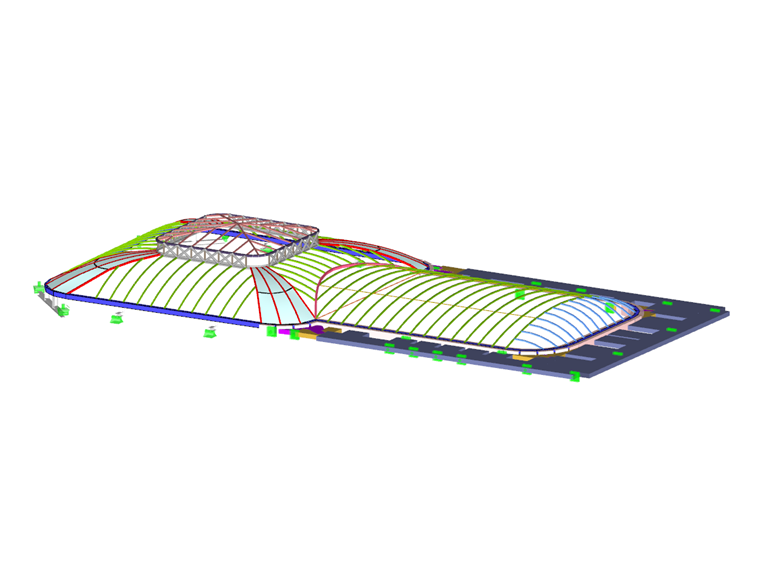

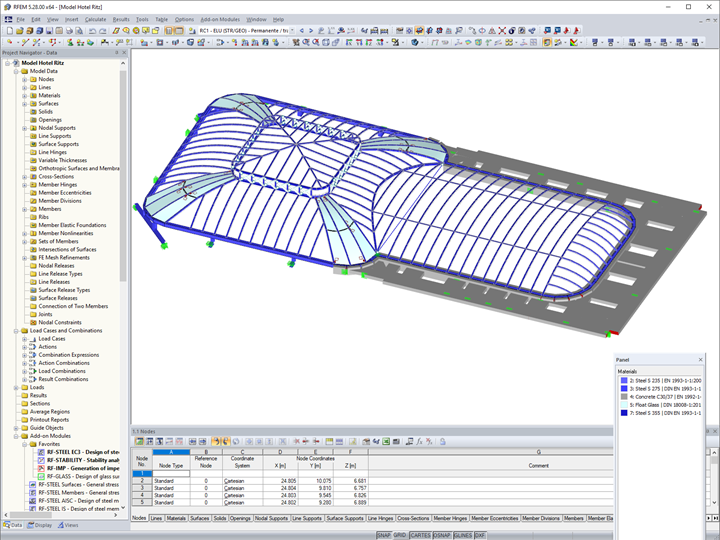

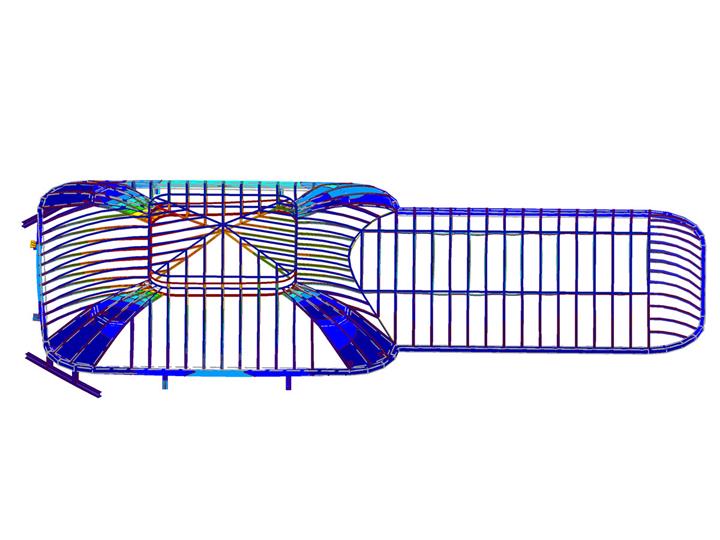

Modèle

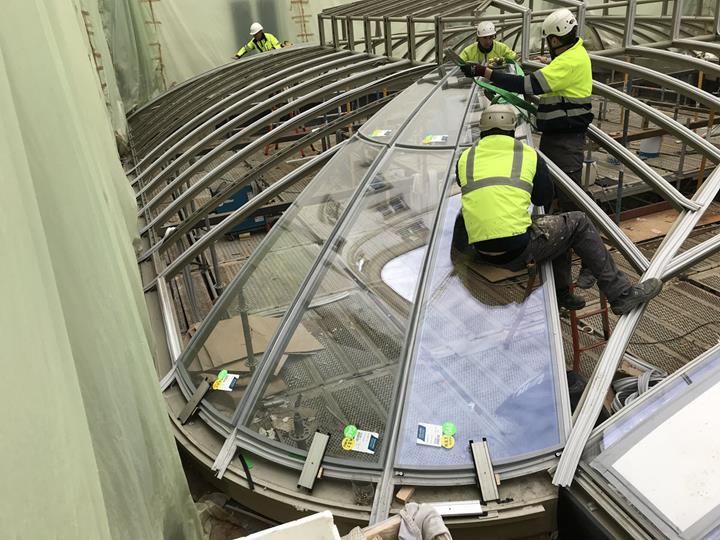

Les travaux comprennent la construction d'une nouvelle verrière surplombant le hall principal. Sa conception est inspirée du modèle d'origine, qui était recouvert d'une dalle opaque lors de rénovations précédentes.

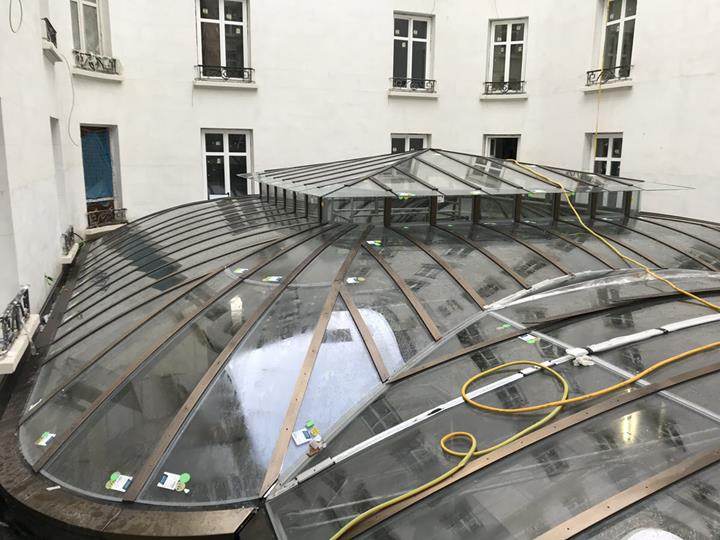

La verrière se compose de deux parties distinctes, le hall inférieur composé d'une voûte de 13,1 m de long sur 8,8 m de large et le hall supérieur, décrite comme une coupole trapézoïdale aux angles arrondis d'environ 11,9 m x 13,4 m. La verrière est couronnée par une pyramide rectangulaire d'environ 5 x 5 m sur 1,0 m de haut.

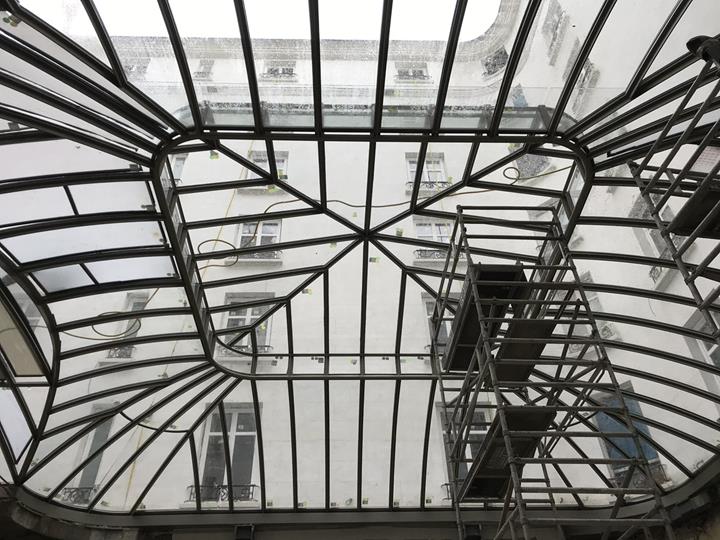

La structure est composée de profilés en T élancés en acier soudés ainsi que de fines plaques rectangulaires qui relient les poutres principales, fournissant un appui complet sur les quatre côtés des panneaux de verre. Les panneaux de verre fonctionnent de manière complémentaire en assurant la stabilité des profilés élancés aux quatre coins du dôme. Un anneau tendu rigide positionné le long du périmètre est formé par des poutres de sections rectangulaires creuses soudées et un câble visible complétant la boucle du dôme. La pyramide rectangulaire au sommet du dôme fonctionne comme un anneau de compression pour les charges dans le plan et comme une poutre Vierendeel pour les charges verticales. Les barres de la structure sont soudées entre elles afin d'obtenir des connexions rigides sans impacter le rendu visuel.

La stabilité de la structure est vérifiée en considérant simultanément le degré de liberté par torsion de gauchissement, les effets du second ordre et les imperfections globales et locales.
