Самый длинный в мире подвесной мост в городке Долни Морава, Чехия

Параметры конструкции

• Длина: 721 м
• : 95 м
• : 11,4 м

Модель

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

Модель | Подвесной мост

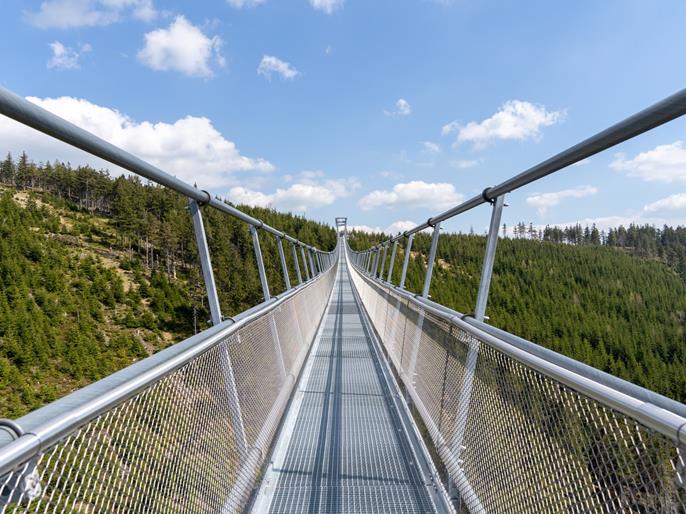

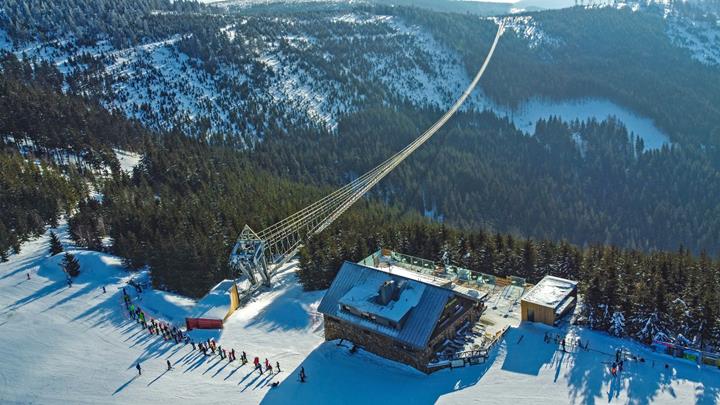

Новый пешеходный мост соединяет два горных хребта на высоте более 1000 м в регионе Долни Морава (Чехия). Пройти по нему можно будет пешком, только в определённые часы и только в одну сторону.

Конструкция

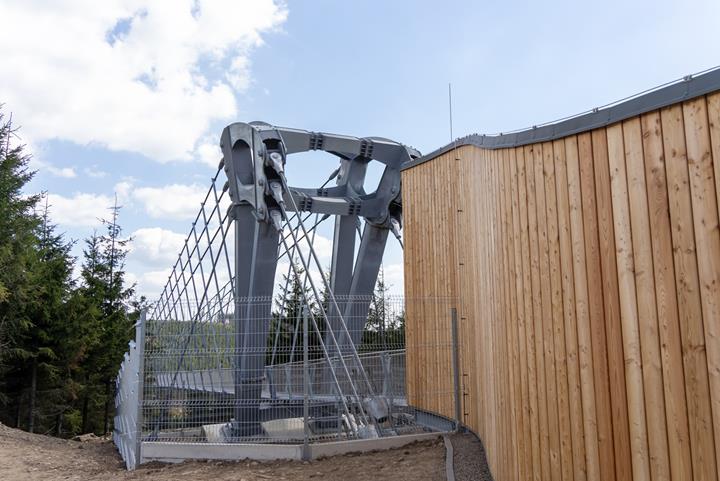

Основные подвесные тросы FLC 76 (Fully Locked Coil) длиной 698,6 м закреплены на стальных опорах на противоположных сторонах долины. Мост защищен от ветра по всей длине системой тросов, прикрепленных к бетонным опорам на склоне ниже пешеходного моста.

Настил моста состоит из секций длиной 3,0 м и шириной 1,2 м, закреплённых на нетиповых лонжеронах, между которыми приварены страхующие решетки. Основные ветровые тросы FLC 56 подсоединены к специальному блочному механизму массой около 4 тонн, обеспечивающем их достаточное натяжение, которое может ослабевать из-за перепадов температур и прочих трудно предсказуемых воздействий.

Статический расчёт

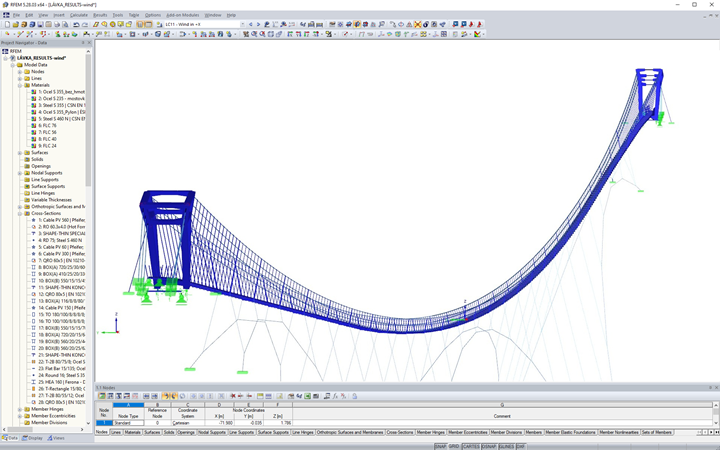

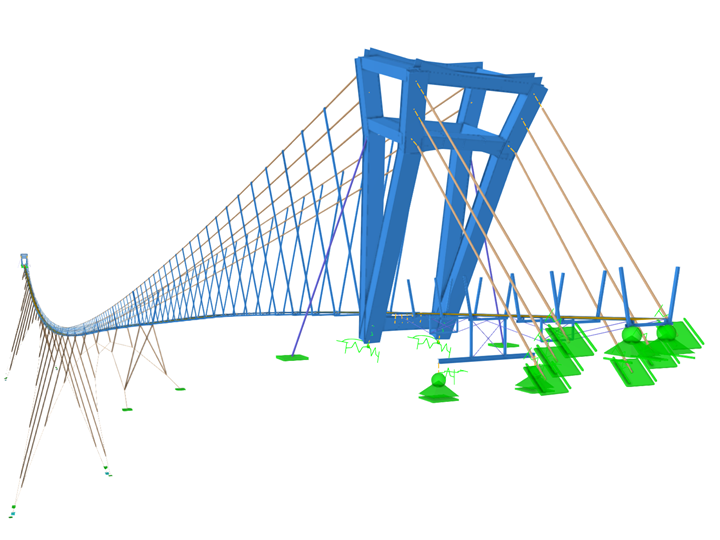

Чтобы найти наиболее удачное концептуальное решение, в программе RFEM 5 была создана 3D-модель каркаса пешеходного моста. Всего было создано 16 вариантов расчётных моделей, которые отличаются количеством основных несущих вантов, степенью провисания и конструкцией крепления стабилизирующих тросов.

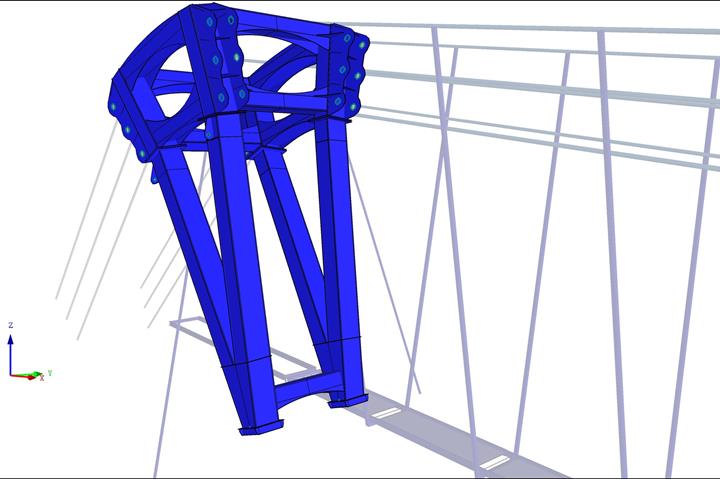

Кроме того, было создано несколько моделей отдельных частей конструкции, в основном с использованием плоских конструктивных элементов. Такие "подмодели" были необходимы для детального расчёта стальных опор и соединений.

Для моста были расчитаны четыре типа нагрузок – постоянные, снеговые и ветровые, а также нагрузки, связанные с предварительным напряжением элементов конструкции. Нелинейный расчёт проводился по методу больших деформаций.
