捷克多尔尼莫拉瓦世界最长人行索桥

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

2022 年 5 月在捷克多尔尼莫拉瓦有一座新建人行索桥对外开放,名为“天空之桥”,全长 721 m,是世界最长的人行桥。 该桥的的设计和施工由 TAROS NOVA a.s. 完成。计算使用的软件是 RFEM 5。

工程规划与实施

TAROS NOVA a.s.
www.taros-nova.cz

业主 SNĚŽNÍK, a. s.
经营者

多尔尼莫拉瓦山区度假村
www.dolnimorava.cz/sky-bridge-721

桥梁模型参数

模型

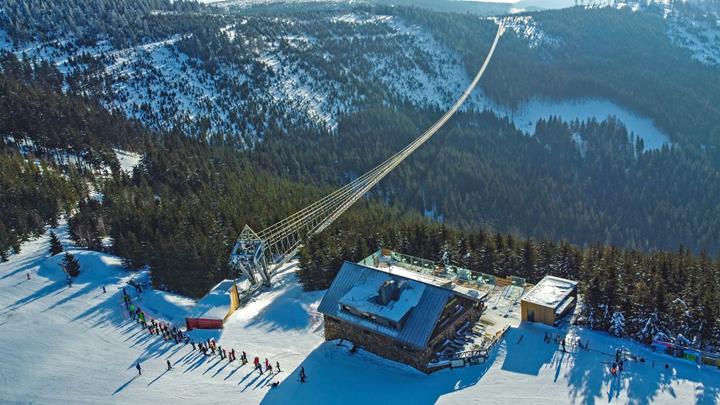

这座新建的人行索桥连接着捷克多尔尼莫拉瓦的两座海拔 1000 多米的山脊。 该桥只在指定时间内开放,并且只允许步行和单向通行。

结构

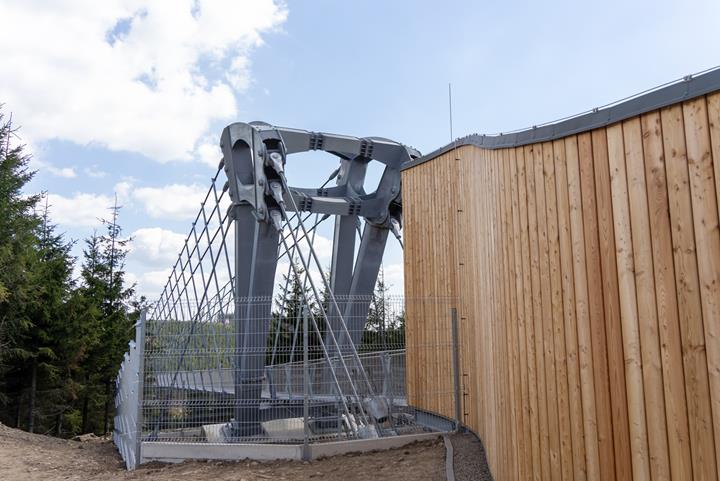

采用 FLC 76 的主缆长 698.6 米,锚固在山谷两侧的索塔上。 在整个人行桥下方设置了向下拉的抗风索,这些抗风索锚固在位于山坡处的混凝土基础上。

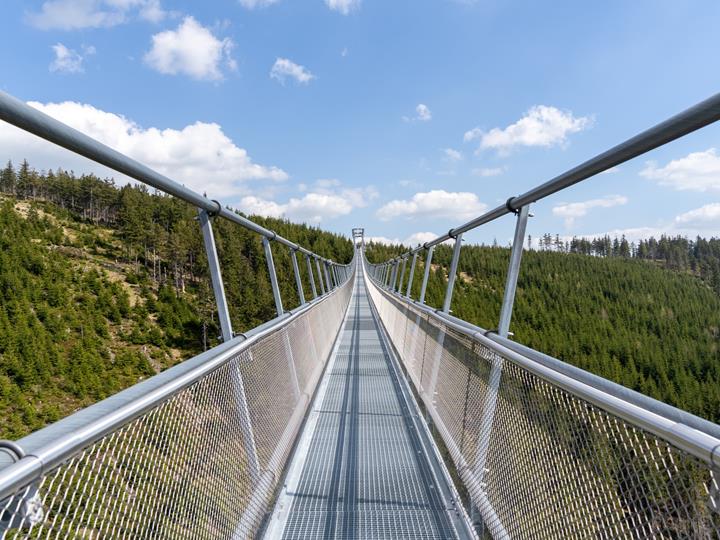

桥梁每个节段采用长为 3 米、宽为 1.2 米的钢梁,梁间焊入防滑格栅。 抗风主索采用 FLC 56,连接到一个特殊的滑轮装置上,其重量约为 4 吨。该装置确保钢索内部张力不会受到温度变化和偶然荷载作用的影响。

结构分析

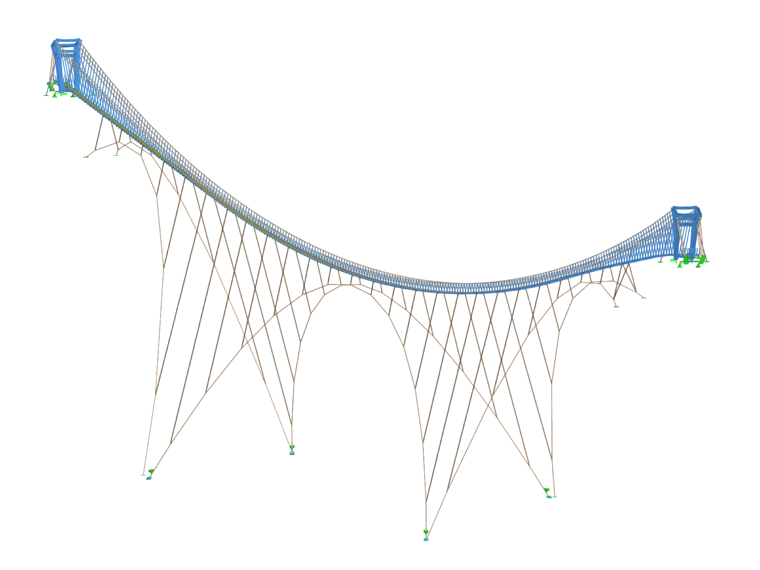

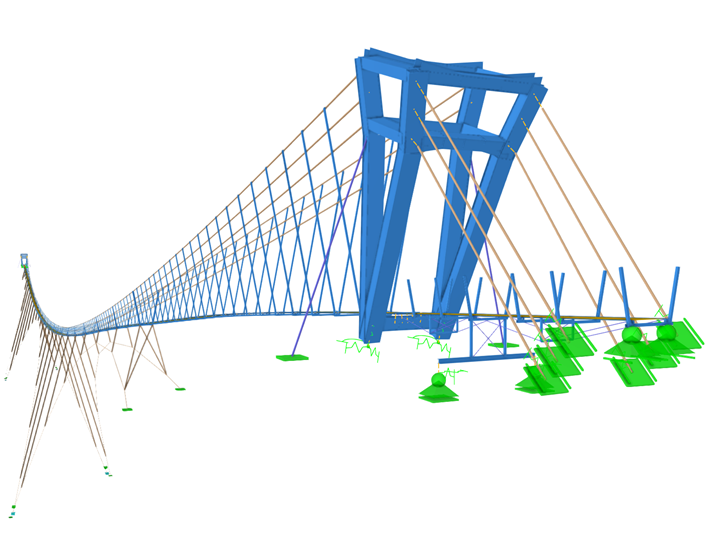

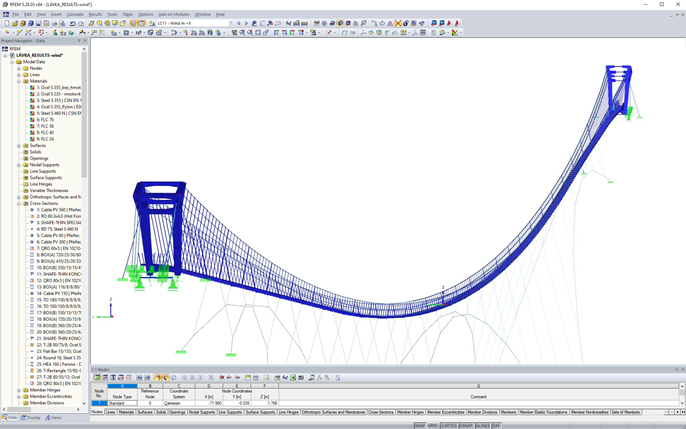

为了寻找最优设计方案,工程师们使用 RFEM 5 来创建桥梁的三维模型 。 总共创建了 16 种计算模型,它们的不同之处在于主缆的数量、垂度和抗风索的布置。

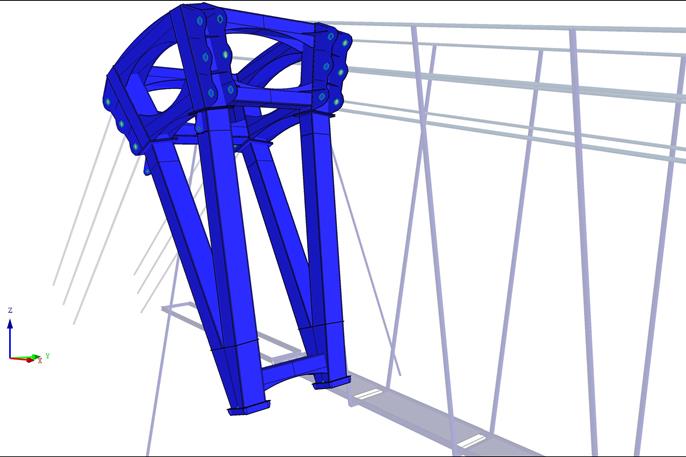

此外,工程师们还为结构的某些部分创建了子模型,这些子模型大部分是使用平面单元进行建模的。 子模型主要用于钢结构的索塔和节点的详细设计。

人行索桥的计算荷载考虑了恒定荷载、预应力、雪荷载和风荷载。 非线性计算是根据大变形理论进行的。

项目位置

多尔尼莫拉瓦
捷克

关键词

人行索桥 悬索桥 人行桥
