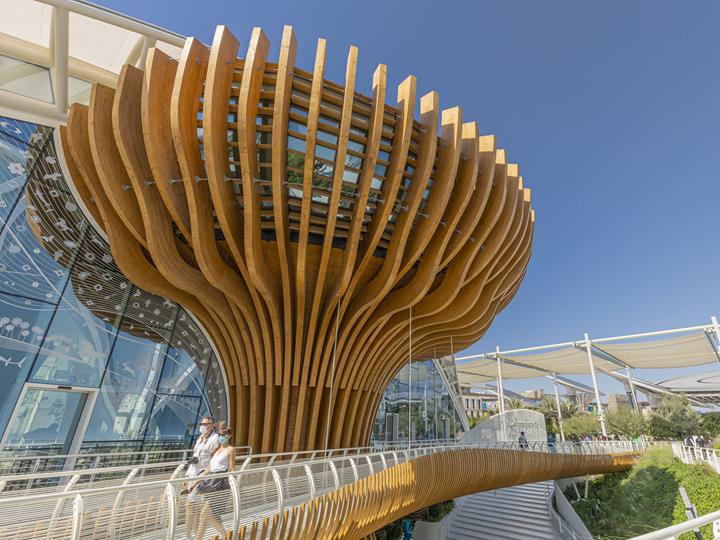

Павильон Азербайджана на выставке Expo 2021 в Дубае, ОАЭ

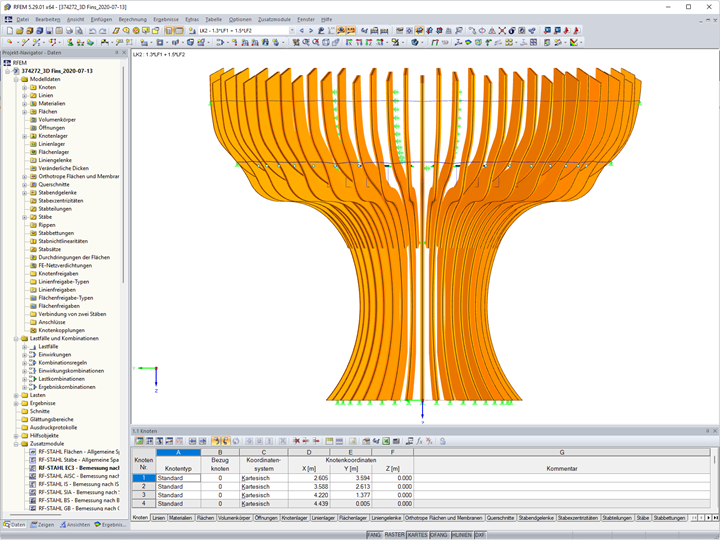

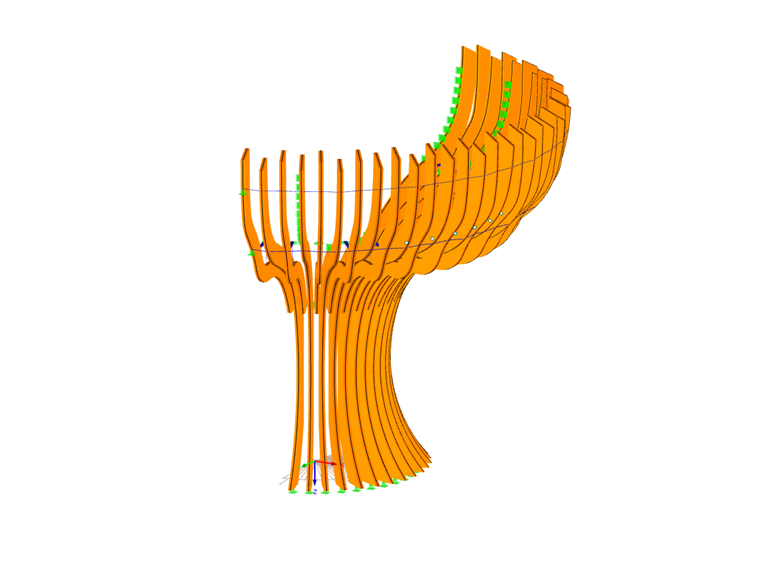

Дерево данных о модели

• Длина: ~ 21,5 м
• Ширина: ~ 10,5 м
• Высота: ~ 16,5 м
• Количество узлов: 8052
• Количество поверхностей: 54
• Количество стержней: 106

Модель

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

Модель | Клееный павильон

Конструкция

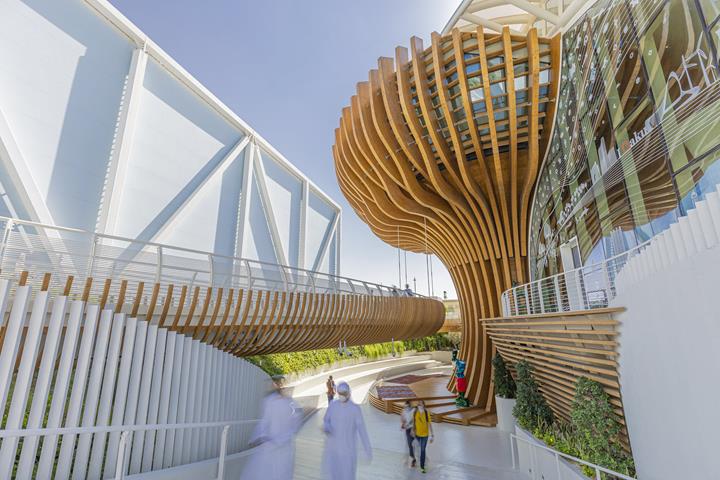

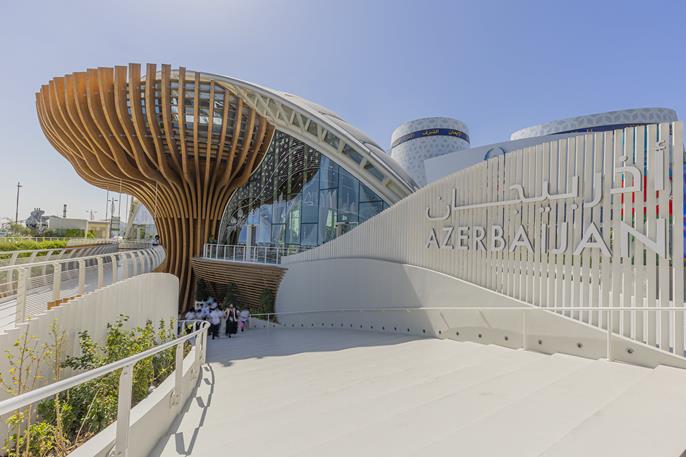

Павильон состоит из трех структурных частей: дерево, агора и пешеходный мост. Дерево состоит из стелющихся снизу вверх элементов, которые, помимо ствола, имитируют также корни и ветки. Агора у подножия дерева образует вход в павильон. Он состоит из горизонтальных компонентов на высоте 5 м. Над агорой «парит» подиум, открывающий доступ к павильону.

Деревянная конструкция состоит из 114 арок с радиусом изгиба до 3,00 м. Было непросто создать радиус изгиба ветвей и в то же время выполнить конструктивные требования. По этой причине было принято решение использовать при изготовлении элементов ламели толщиной 15 мм. Каждый отдельный элемент был спроектирован, рассчитан и изготовлен в соответствии с требованиями проекта, чтобы его можно было транспортировать в контейнерах с завода Rubner в Бриксене (Италия) на строительную площадку Expo, где его можно будет точно собрать.

Агора создает впечатление движения благодаря специальной обработке каждого отдельного элемента и оригинальному дизайну. Цель заключалась в том, чтобы создать непрерывность для целого, поэтому был найден подходящий материал. Из всего ассортимента продукции Rubner выбор пал на панели Nordpan, с помощью которых был достигнут отличный результат как в эстетическом, так и в конструктивном отношении.

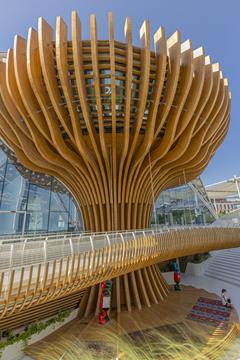

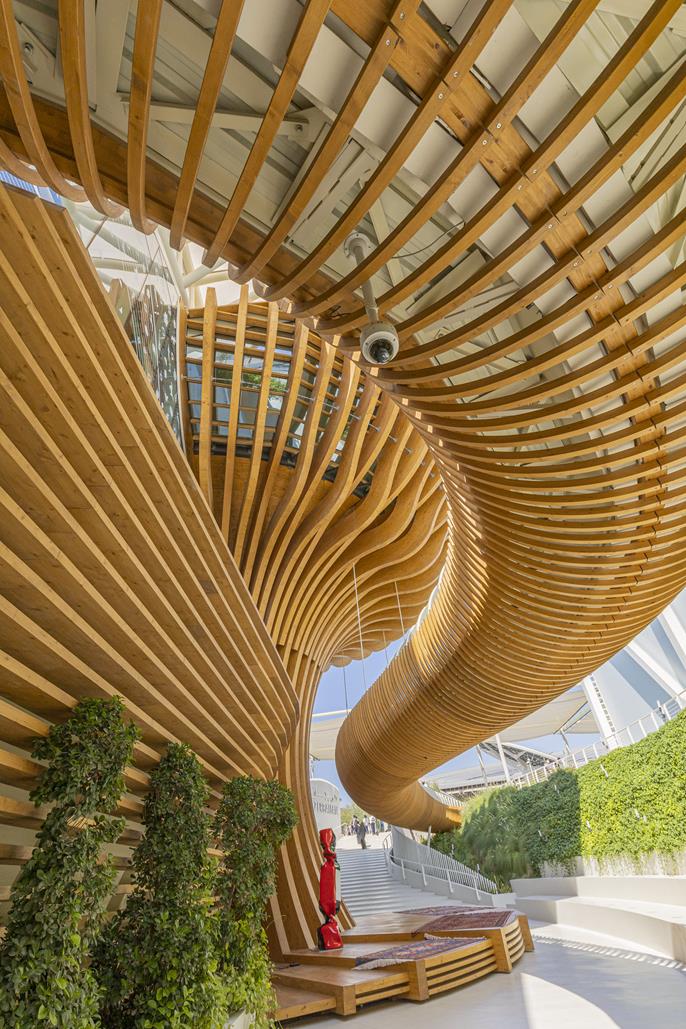

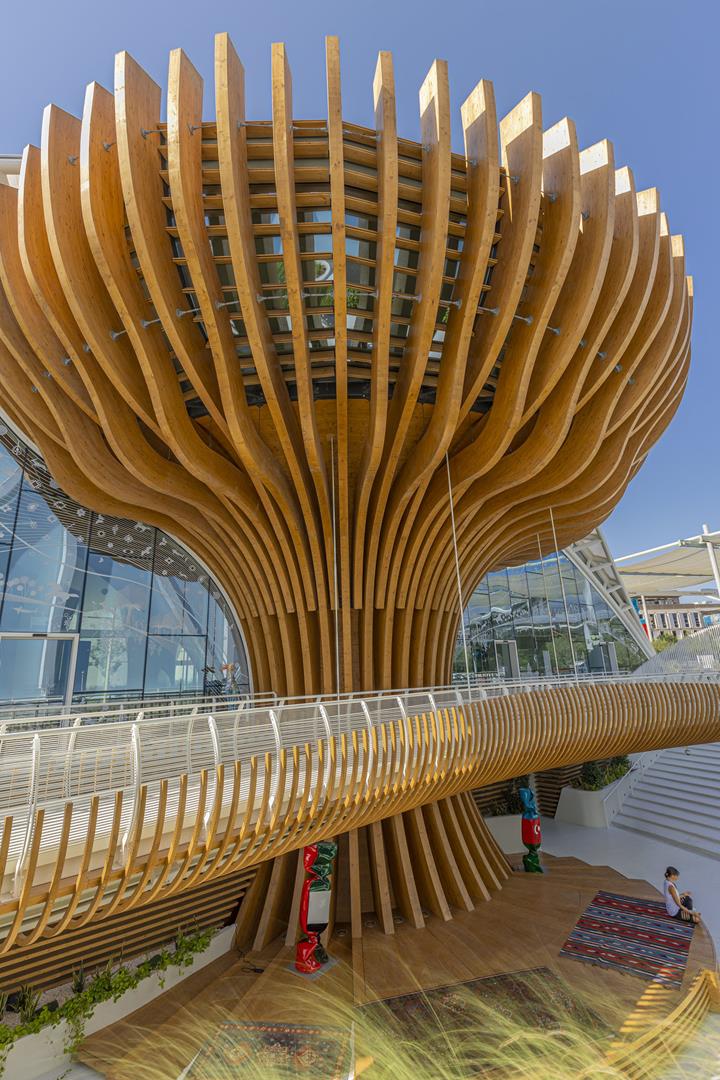

Подиум содержит более 210 элементов радиусом около 1,30 м. Они образуют «ребра» подиума, а каждая из 44 боковых опорных балок, соединенных со стальной конструкцией, имеет определенную кривизну по длине около 2,00 м. 6 центральных элементов с максимальной длиной около 7,60 м завершают конструкцию.

Несмотря на все трудности, вызванные пандемией короновируса, проект «Азербайджанский павильон Expo 2021» был завершен в срок, и в то же время было реализовано чрезвычайно сложное с архитектурной точки зрения сооружение.
