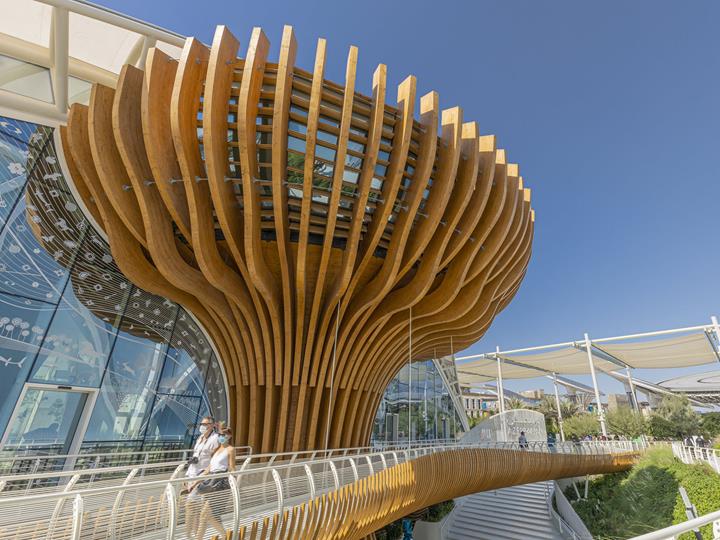

Pavillon de l'Azerbaïdjan à l'Expo 2021 à Dubaï, Émirats arabes unis

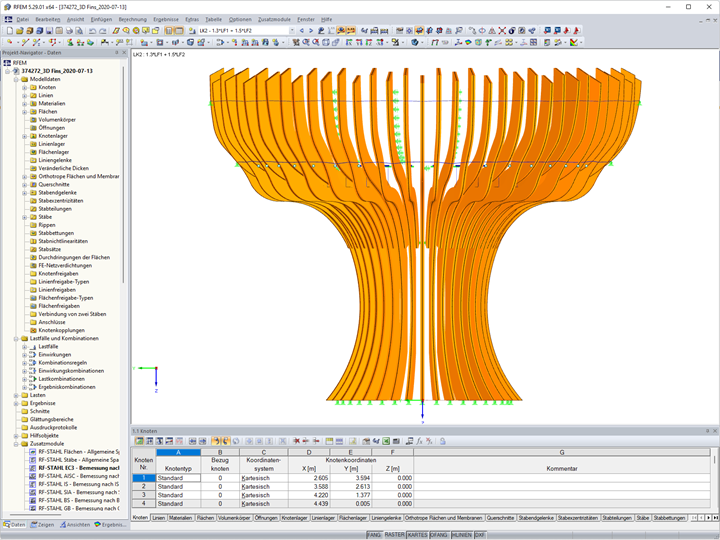

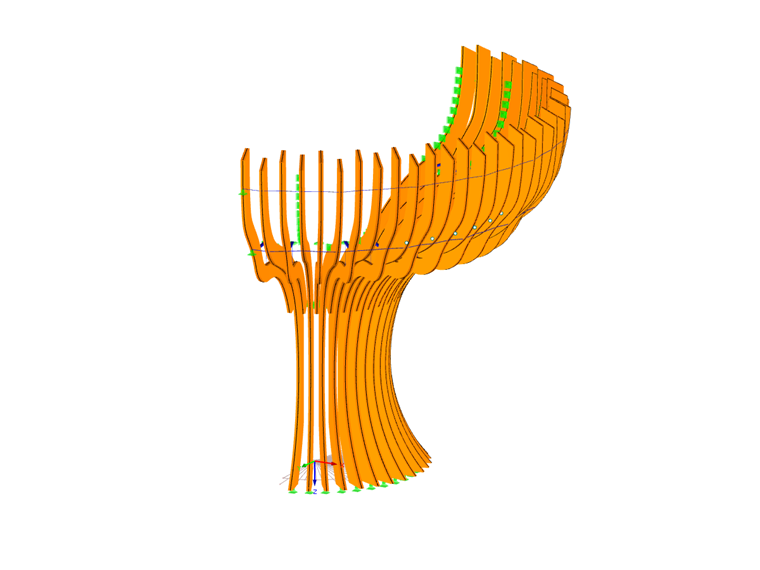

Données du modèle de l'arbre

• Longueur : ~ 21,5 m
• Largeur : ~ 10,5 m
• Hauteur : ~ 16,5 m
• Nombre de nœuds : 8052
• Nombre de surfaces : 54
• Nombre de barres : 106

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

Modèle | Pavillon en lamellé-collé

Structure

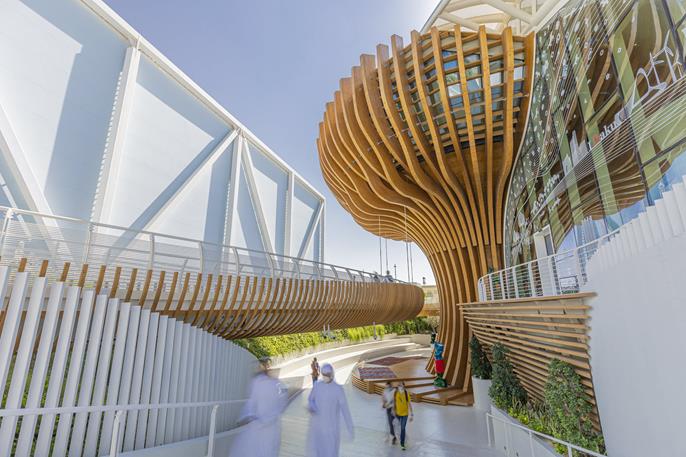

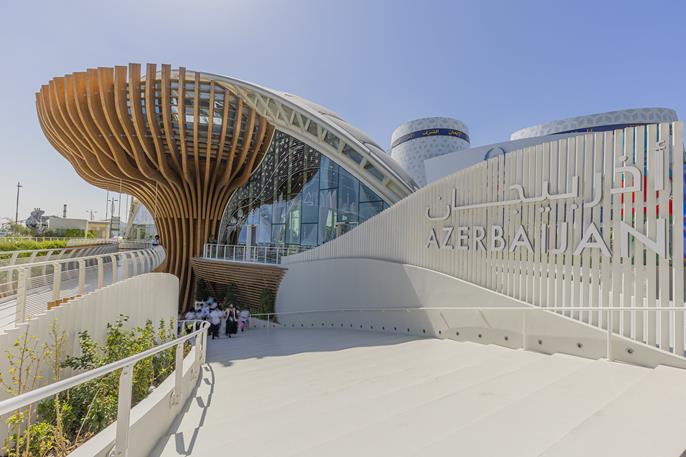

Le pavillon se compose de trois structures : un arbre, une agora et une passerelle. L'arbre se compose d'éléments qui grimpent de bas en haut et qui, en plus du tronc, imitent également les racines et les branches. Au pied de l'arbre, l'agora forme l'entrée du pavillon. Elle est composée d'éléments horizontaux d'une hauteur de 5 m. Au-dessus de l'agora, une passerelle permet d'accéder au pavillon.

La structure arborescente se compose de 114 arches avec des rayons courbures allant jusqu'à 3 m. Le défi consistait à définir le rayon courbure des branches tout en répondant aux exigences structurelles. Pour cette raison, il a été décidé d'utiliser des lattes de 15 mm pour la fabrication des éléments. Chaque élément a été calculé, dimensionné et fabriqué conformément aux exigences du projet, de sorte à pouvoir se faire transporter dans des conteneurs de l'usine Rubner de Brixen, en Italie, au chantier de construction de l'Expo, où la structure a pu être assemblée avec précision.

Grâce au traitement spécial de chaque élément et à sa forme ingénieuse, l'agora donne une impression de mouvement. L'objectif étant de créer une continuité pour l'ensemble, un matériau adapté a donc été recherché. Parmi la variété des produits Rubner, le choix s'est porté sur les panneaux Nordpan, avec lesquels un résultat esthétiquement et structurellement excellent a été obtenu.

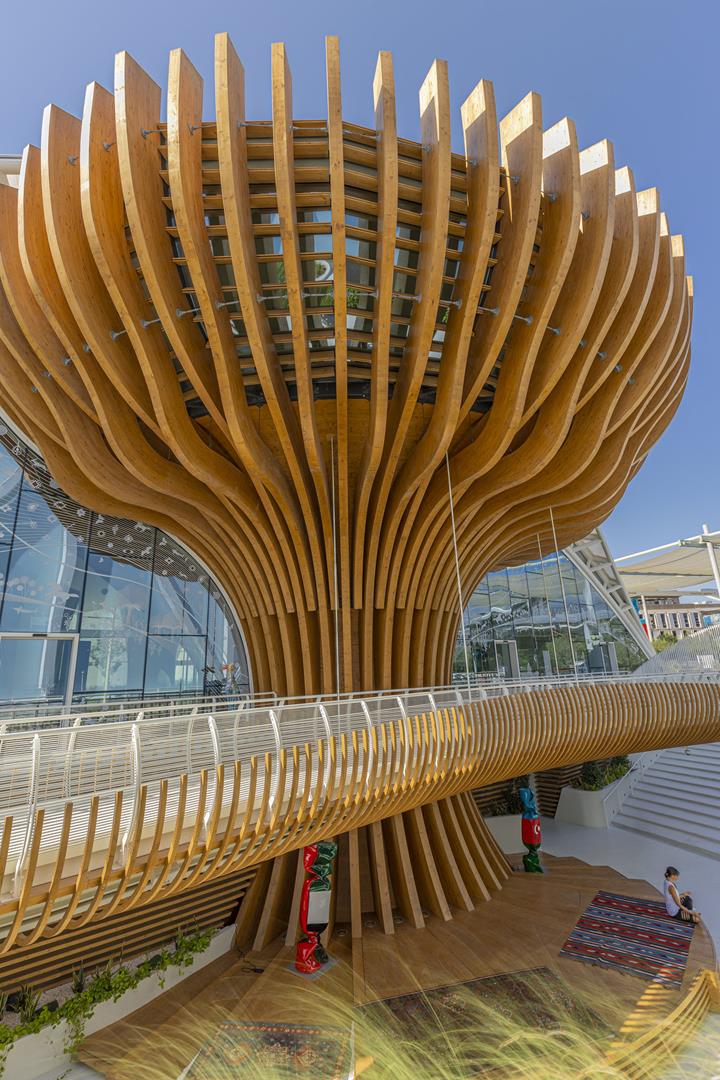

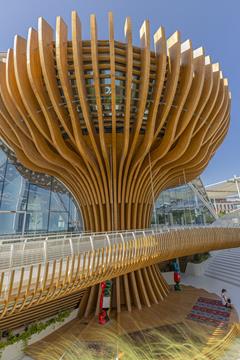

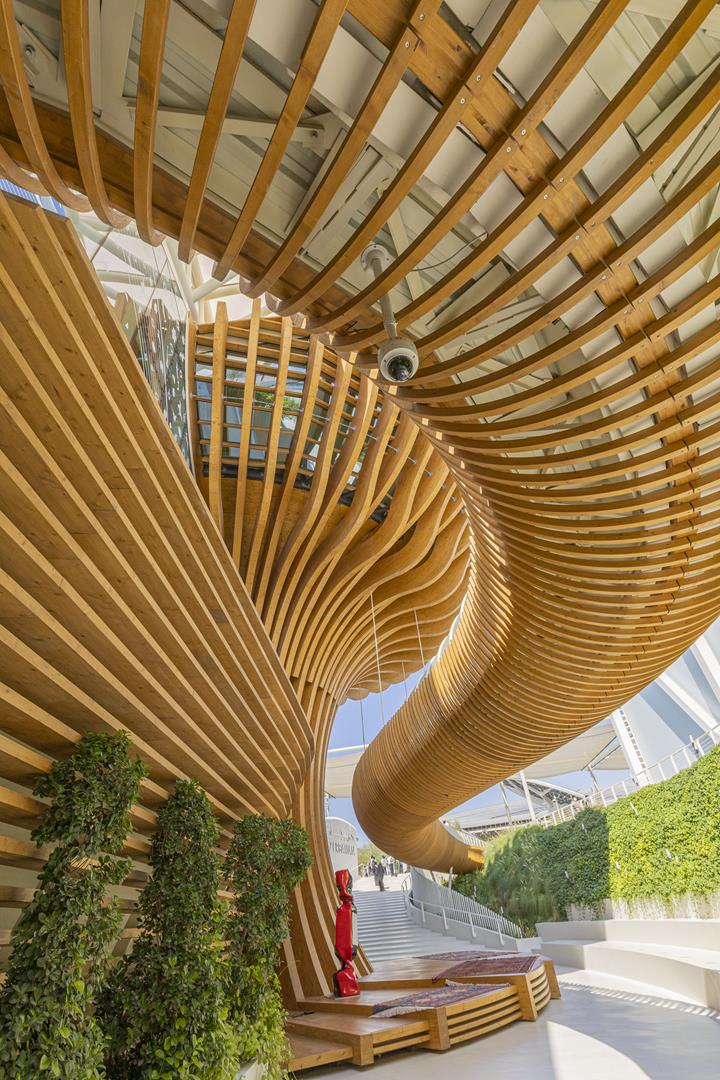

La passerelle est composée de plus de 210 éléments d'un rayon d'environ 1,30 m. Ils forment les « nervures » de la passerelle, tandis que chacune des 44 poutres de maintien latérales, qui sont reliées à la structure en acier, a une courbe spécifique sur sa longueur d'environ 2,00 m. 6 éléments centraux d'une longueur maximale d'environ 7,60 m complètent la structure.

Malgré toutes les difficultés causées par la pandémie du COVID-19, le projet « Pavillon de l'Azerbaïdjan pour l'Expo 2021 » a été achevé dans les délais et une construction extrêmement exigeante a été réalisée en même temps.
