2021 年阿联酋迪拜世博会阿塞拜疆馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

2022年08月15日

001248

United Arab Emirates

RFEM

木结构

“阿塞拜疆馆”是 2021 年的迪拜世博会上一个引人注目的亮点。 Simmetrico network 和 iDeas 负责建筑设计。 德儒巴客户 Rubner Ingenieurholzbau 负责结构分析与设计,并在自己的工厂里建造了该层板胶合木结构。

客户 Republic of Azerbaijan
艺术设计和项目协调 Simmetrico
创意项目和建筑设计 Simmetrico network 与 iDeas 共同合作
设计、项目和施工管理 Simmetrico network 与 SCE Project 和 iDeas 共同合作
结构设计、实施规划、制造、安装 Rubner Holzbau GmbH
www.rubner.holzbau.com

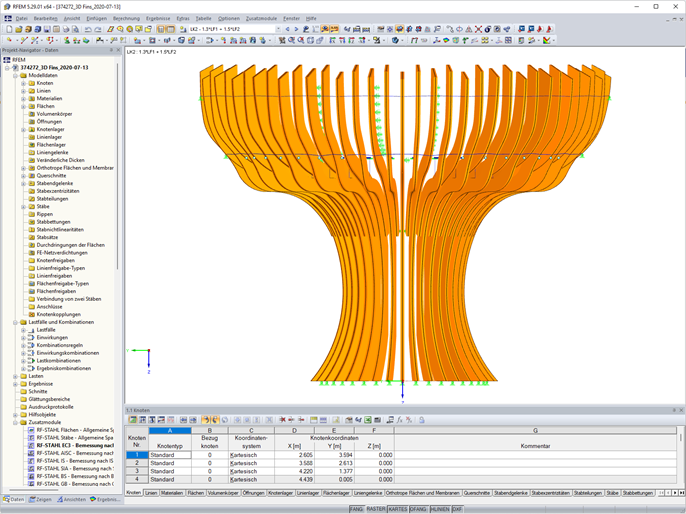

模型数据树

模型

结构

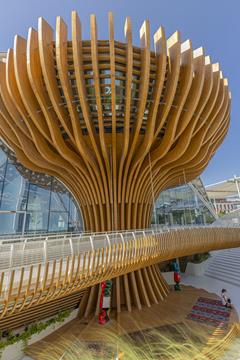

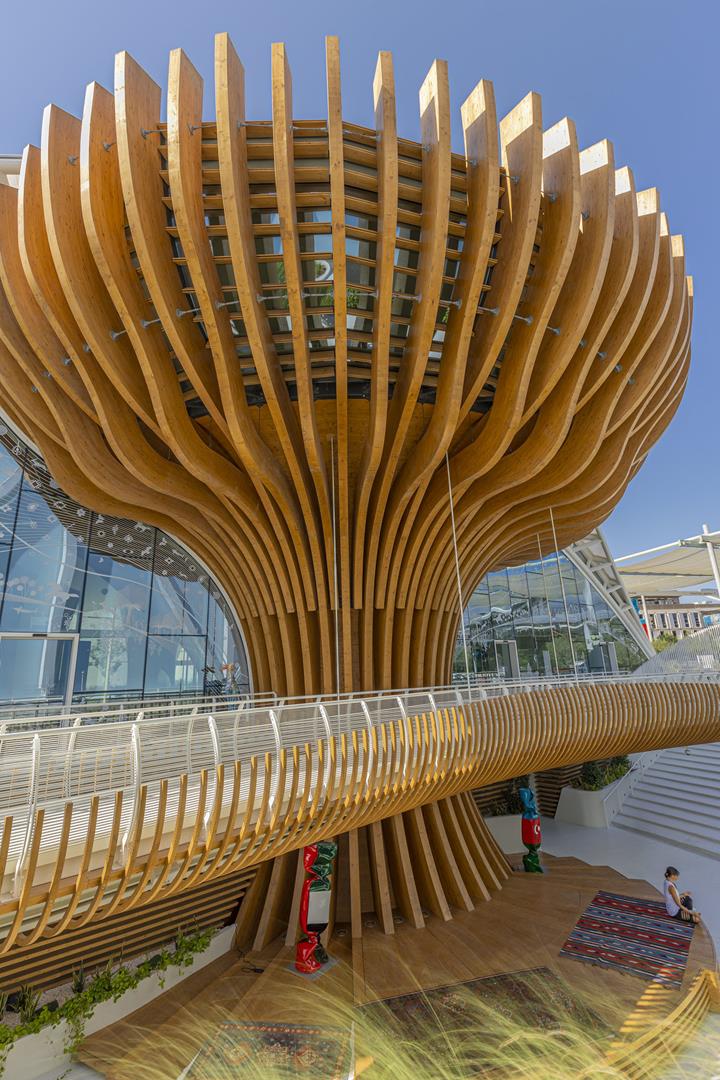

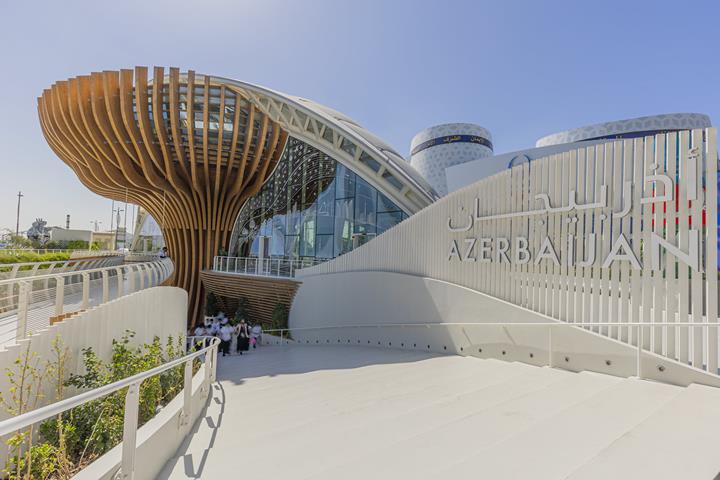

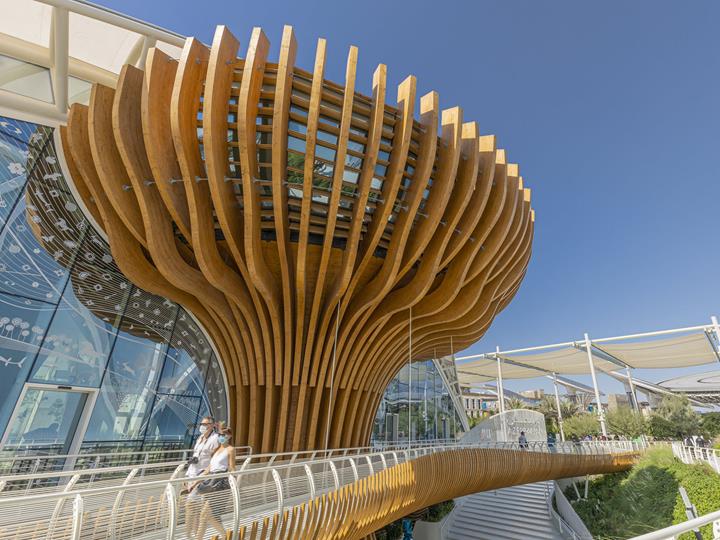

该展馆由三部分组成: 树、广场和人行桥。 这个像树一样的结构除了树干外,还包含了根和树枝。 树根处有一广场, 该广场与展馆入口连接。 一座通往展馆的人形桥“盘旋”在广场上空。

该树形结构由 114 个拱形结构组成,其弯曲半径最大为 3 米。 该项目面临的最大挑战是确定树枝的弯曲半径。 为了满足结构的力学要求,采用 15 毫米的板条来制造结构构件。 每一个构件都是按照项目要求进行设计和生产,然后用集装箱从位于意大利布里克森的 Rubner 工厂运送到世博会的施工现场,然后在那里进行精确的组装。

每个构件经过特殊处理后造型巧妙,给人以动感十足的感觉。 为了创造整体连续性,需要寻找一种合适的材料。 在众多的 Rubner 产品中,设计师们最终选择了将美学与结构完美结合的 Nordpan 板。

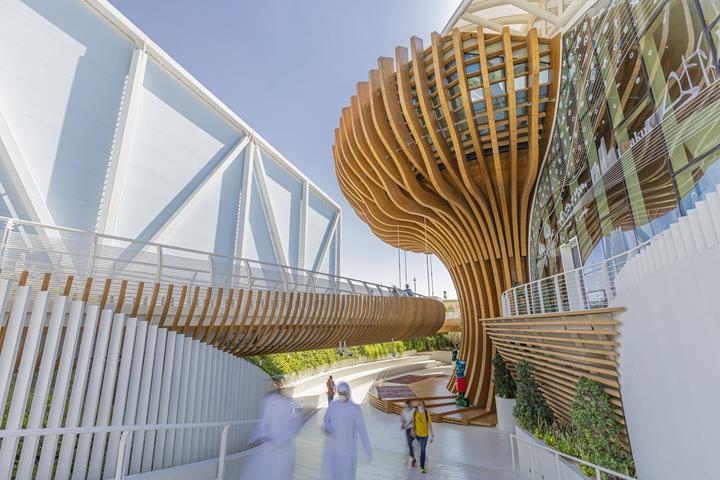

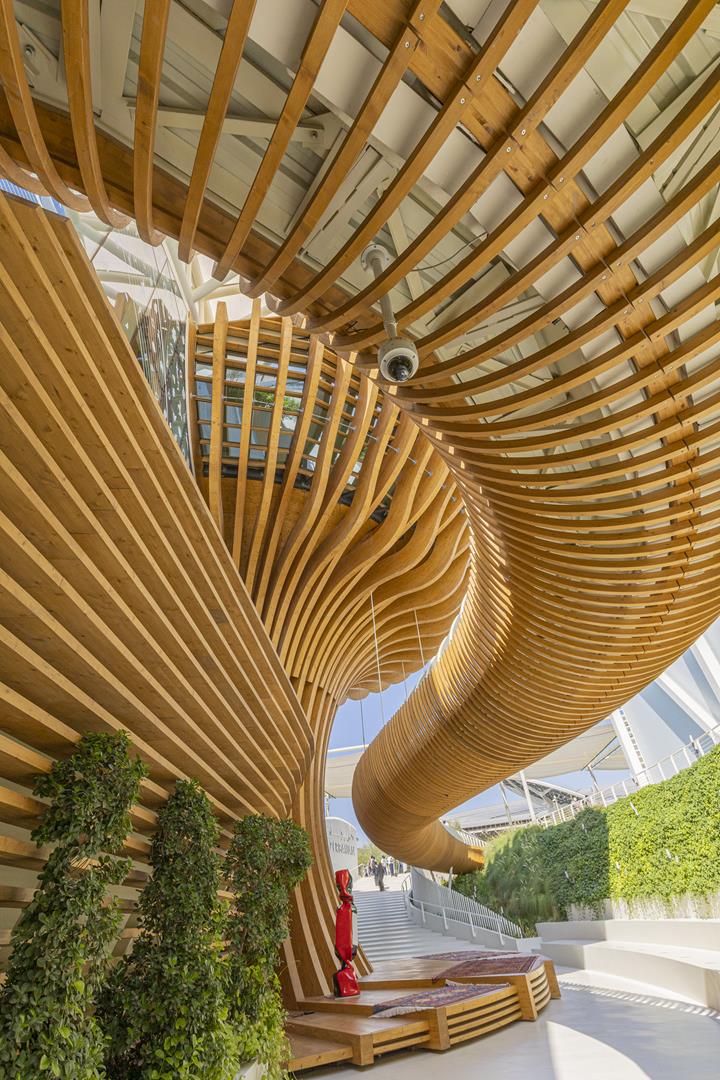

人行道包含 210 多个弯曲构件,半径约为 1.30 m。 这些弯曲构件形成了人行道的“肋骨”。连接到钢结构的 44 根横向支撑梁具有特定曲率,长度约为 2 米。 6 个中心构件的最大长度约为 7.60 米。

尽管新冠病毒大流行造成了种种困难,但是“2021 年迪拜世博会的阿塞拜疆馆”项目还是按时完工。

项目位置

Mangrove Avenue
Dubai
United Arab Emirates


关键词

展馆 木结构 层板胶合木 CLT 正交胶合木
