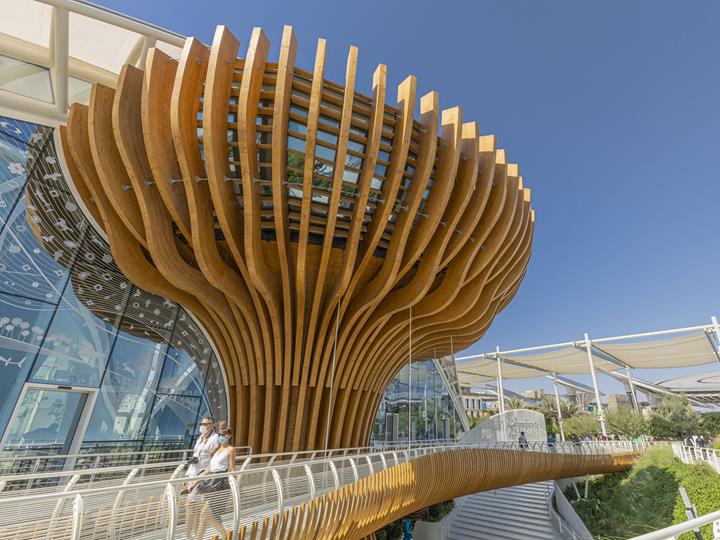

Ázerbájdžánský pavilon na Expo 2021 v Dubaji, SAE

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

„Ázerbájdžánský pavilon“ upoutal pozornost na Expo 2021 v Dubaji. Architektonicky cenný návrh měly na starosti Simmetrico Network a iDeas. Společnost Rubner Ingenieurholzbau, která patří k zákazníkům společnosti Dlubal Software, mimo jiné spočítala statiku a vypracovala jako samostatné dílo náročnou konstrukci z lepeného lamelového dřeva.

Zákazník Ázerbájdžánská republika
Umělecké ztvárnění a koordinace projektu Simmetrico
Tvůrčí projekt a architektonický návrh Simmetrico ve spolupráci s iDeas
Integrovaný návrh, projekt a řízení stavby Simmetrico network ve spolupráci se SCE Project a iDeas
Statika, plánování realizace, výroba, montáž Rubner Holzbau GmbH
www.rubner.holzbau.com

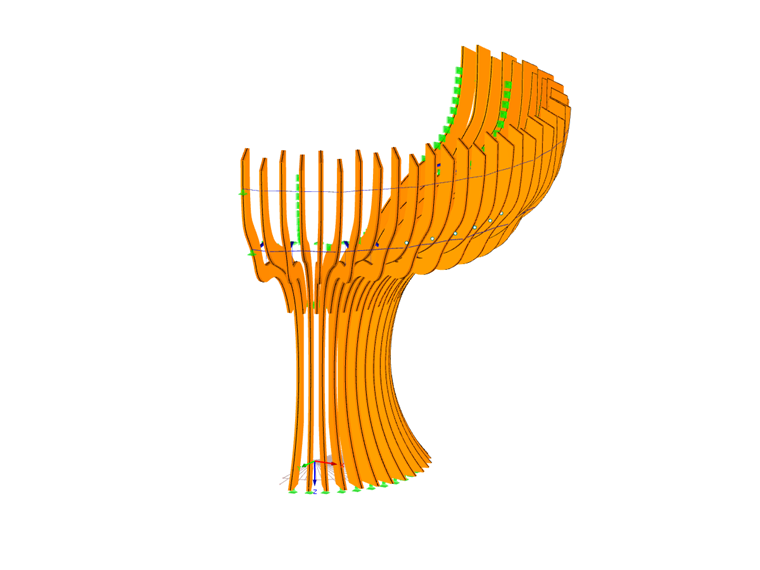

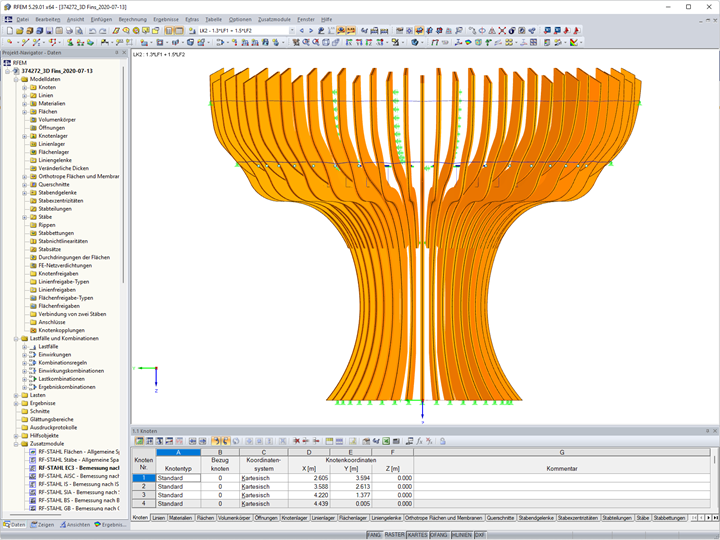

Údaje o modelu stromu

Model

Konstrukce

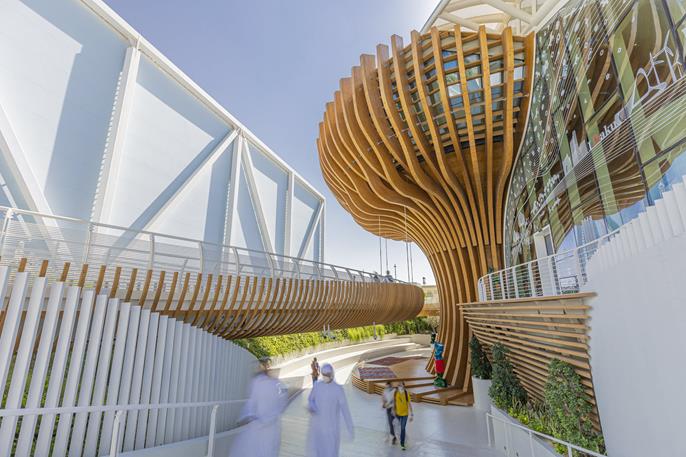

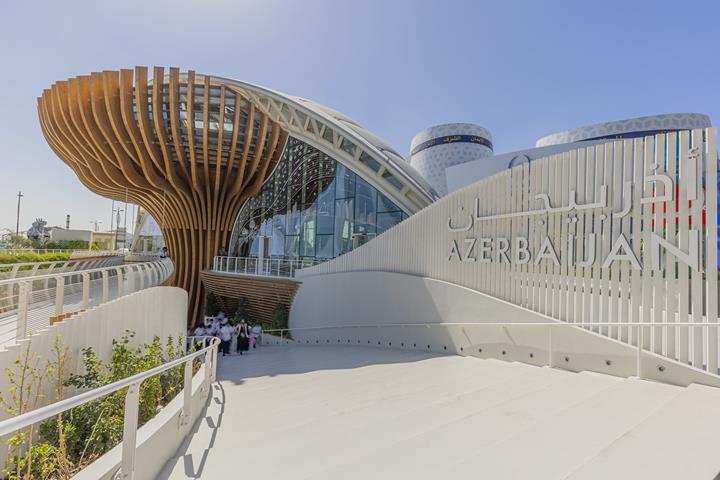

Pavilon se skládá ze tří konstrukcí: stromu, agory a lávky. Strom se skládá z prvků, které se pnou odzdola nahoru a které kromě kmene napodobují také kořeny a větve. Agora u kořene stromu tvoří vstup do pavilonu. Skládá se z vodorovných prvků ve výšce 5 m. Nad agorou se „vznáší“ lávka pro přístup do pavilonu.

Konstrukce stromu se skládá celkem ze 114 oblouků s poloměry ohybu až  3,00 m. Výzva spočívala v tom, vytvořit poloměr ohybu větví a současně splnit statické požadavky. Z tohoto důvodu bylo rozhodnuto použít pro výrobu prvků 15 mm lamely. Každý jednotlivý prvek byl navržen, dimenzován a vyroben v souladu s požadavky projektu tak, aby bylo možné ho přepravit v kontejnerech ze závodu Rubner v Brixenu v Itálii na místo stavby na Expo a zde ho precizně smontovat.

Agora vzbuzuje díky speciálnímu zpracování každého jednotlivého prvku a svému důmyslnému tvaru dojem pohybu. Cílem bylo vytvořit spojitost celku, a proto se hledal vhodný materiál. V široké nabídce produktů společnosti Rubner padla volba na panely Nordpan, které umožnily dosáhnout vynikajícího výsledku z estetického i konstrukčního hlediska.

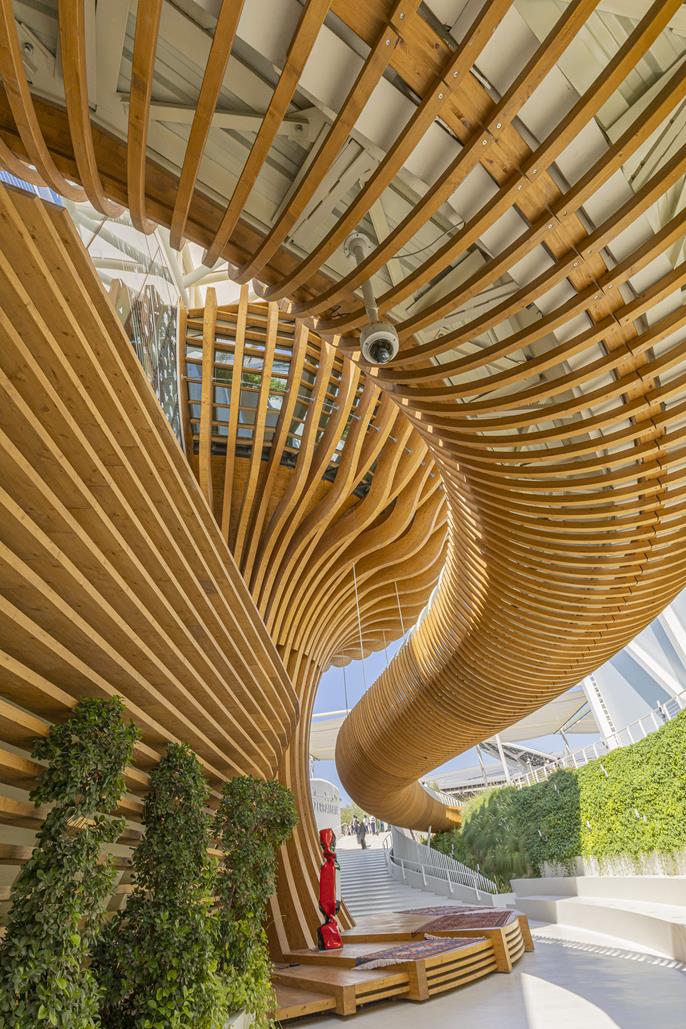

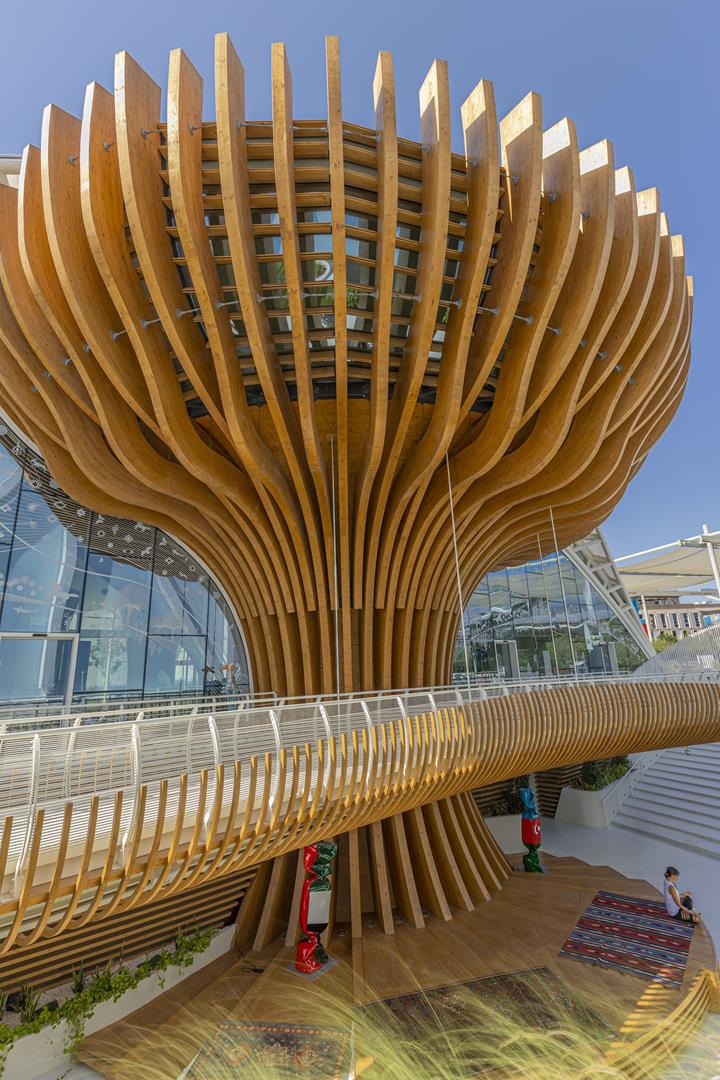

Lávka se skládá z více než 210 prvků o poloměru přibližně 1,30 m, které tvoří „žebra“ lávky, přičemž každý ze 44 příčných nosníků, které jsou spojeny s ocelovou konstrukcí, vykazuje po své asi 2 m délce specifické zakřivení. Konstrukci doplňuje 6 středových prvků o maximální délce cca 7,60 m.

Navzdory všem obtížím způsobeným koronavirovou pandemií byl projekt „Ázerbájdžánského pavilonu na Expo 2021“ dokončen včas a přitom vznikla architektonicky extrémně náročná konstrukce.

Umístění projektu

Mangrove Avenue
Dubaj
Spojené arabské emiráty


Klíčová slova

Pavilon Dřevo Lepené lamelové dřevo CLT
