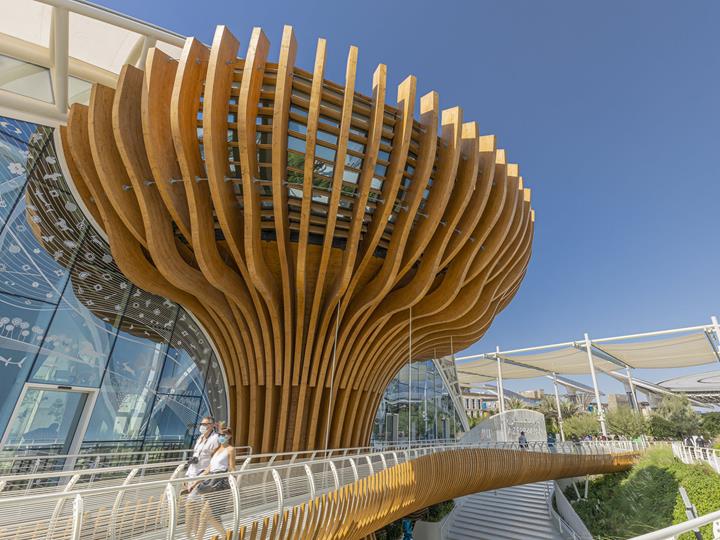

Pawilon Azerbejdżanu na Expo 2021 w Dubaju, ZEA

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

„Pawilon Azerbejdżanu” był atrakcją Expo 2021 w Dubaju. Wspaniały projekt architektoniczny jest dziełem Simmetrico networks i iDeas. Klient firmy Dlubal, Rubner Ingenieurholzbau, przeprowadził analizę statyczno-wytrzymałościową i wzniósł skomplikowaną konstrukcję z drewna klejonego, która została wyprodukowana w ich własnym zakładzie.

Klient Republika Azerbejdżanu
Projektowanie artystyczne i koordynacja projektów Simmetrico
Projekt kreatywny i projektowanie architektoniczne Simmetrico network we współpracy z iDeas
Zintegrowane zarządzanie projektem i i budową Simmetrico network we współpracy z SCE Project i IDeas
Analiza konstrukcyjna i obliczenia, produkcja, montaż Rubner Holzbau GmbH
www.rubner.holzbau.pl

Dane modelu

Model

Konstrukcja

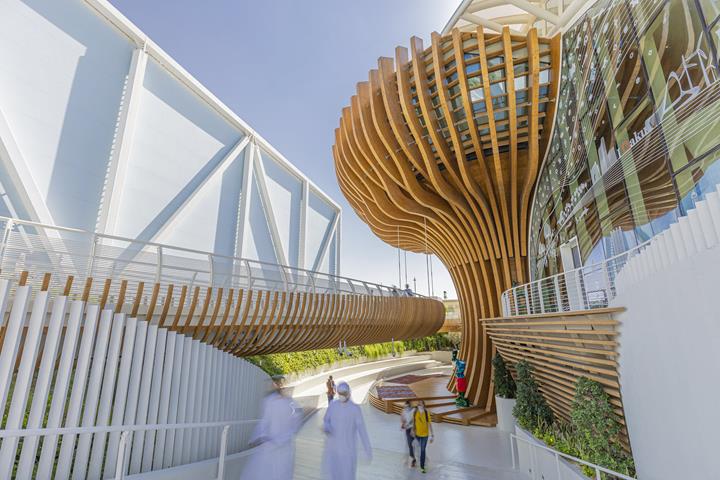

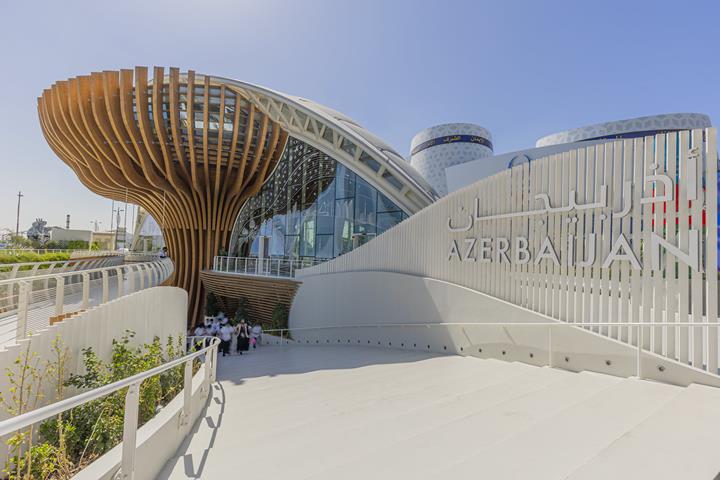

Pawilon składa się z trzech konstrukcji: drzewa, agory i pomostu. Drzewo składa się z elementów wychodzących od dołu do góry, co, oprócz pnia imituje również korzenie i gałęzie. Wejście do pawilonu stanowi agora u podnóża drzewa. Składa się z elementów poziomych osiągających wysokość 5 m. Nad agorą "unosi się" pomost prowadzący do pawilonu.

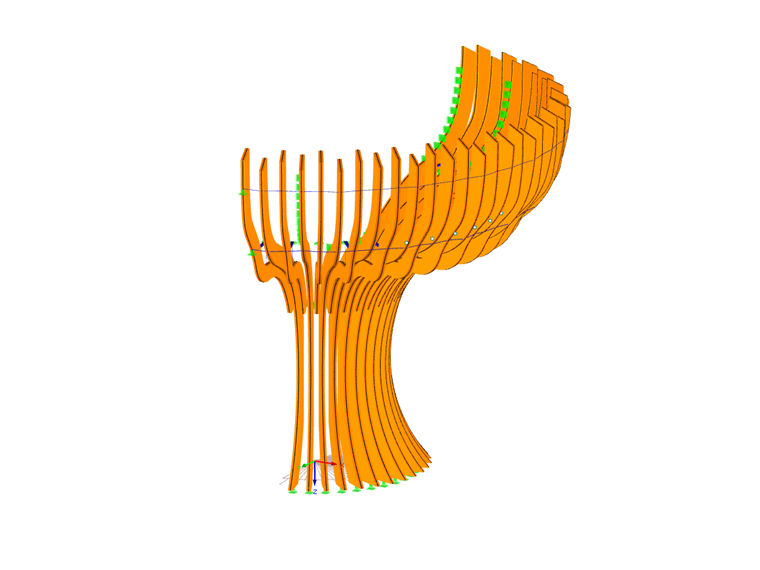

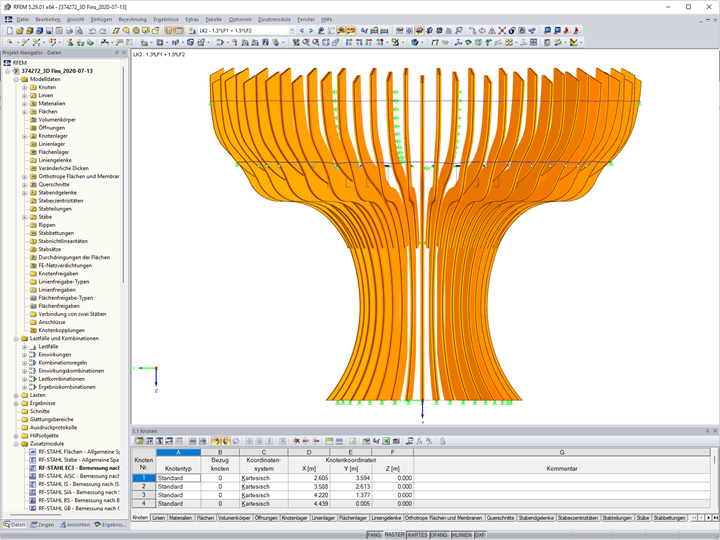

Konstrukcja drzewa składa się łącznie ze 114 łuków o promieniach ugięcia do 3 m. Wyzwaniem było określenie promienia ugięcia gałęzi, a jednocześnie spełnienie wymagań konstrukcyjnych. Z tego powodu do produkcji elementów zdecydowano się zastosować listwy o grubości 15 mm. Każdy element został zaprojektowany, zwymiarowany i wyprodukowany zgodnie z wymogami projektu, dzięki czemu można go było przetransportować w kontenerach z zakładu Rubner w Brixen we Włoszech na plac budowy Expo i tam zamontować.

Dzięki specjalnej obróbce każdego elementu i pomysłowemu kształtowi, agora sprawia wrażenie, jakby się ruszała. Celem było stworzenie ciągłości całej konstrukcji, dlatego poszukiwano odpowiedniego materiału. Spośród szerokiej gamy produktów Rubner wybór padł na płyty Nordpan, dzięki którym osiągnięto doskonały wynik pod względem estetycznym i konstrukcyjnym.

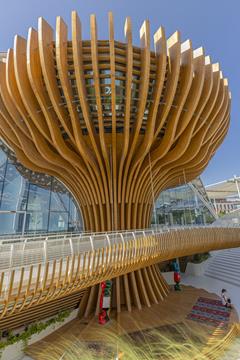

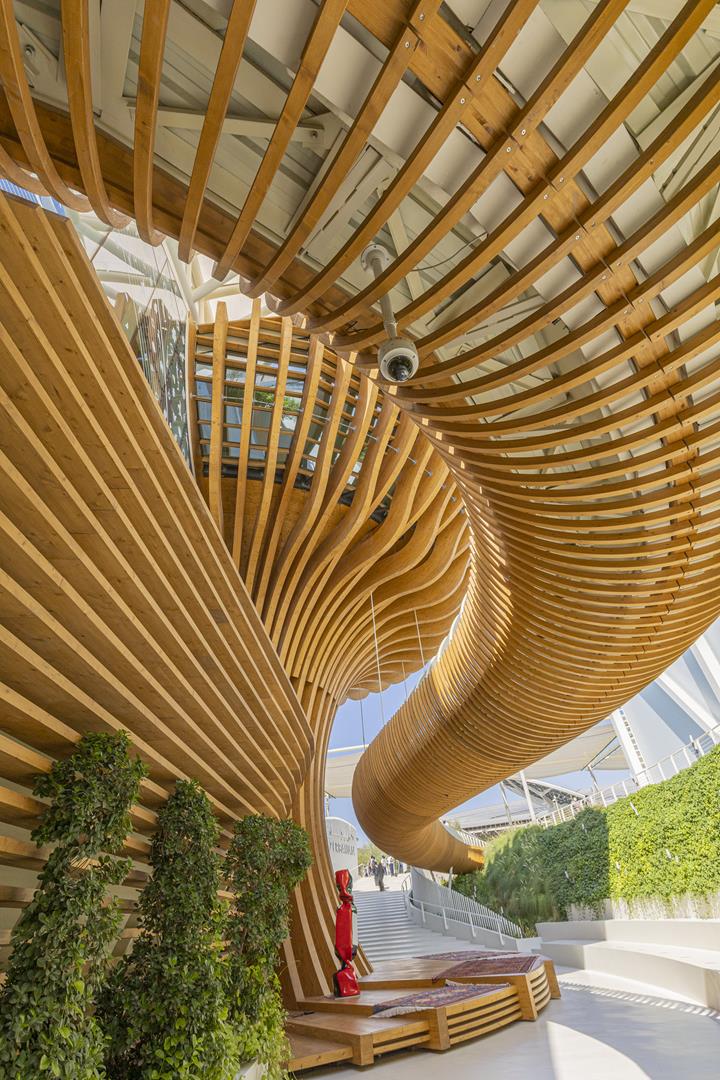

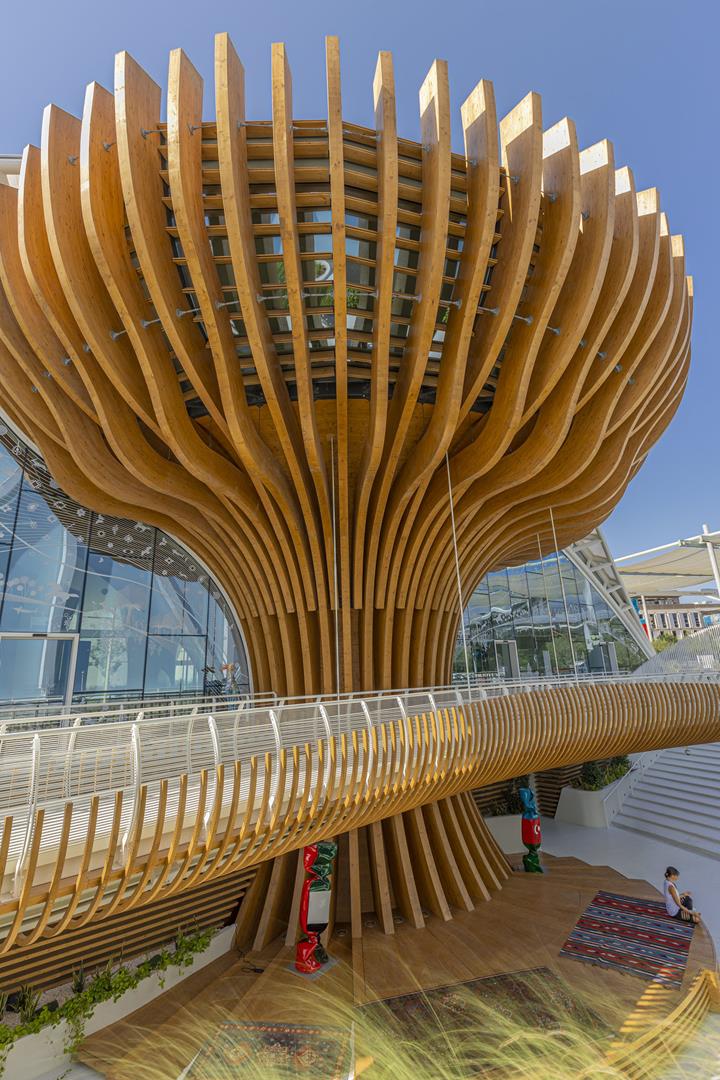

Pomost składa się z ponad 210 elementów o promieniu około 1,30 m. Tworzą one „żebra” pomostu, a każda z 44 bocznych belek wsporczych, połączonych ze stalową konstrukcją, ma charakterystyczną krzywiznę na długości około 2 m. Konstrukcja jest zakończona sześcioma centralnie zamocowanymi elementami o maksymalnej długości ok. 7,60 m.

Pomimo wszystkich trudności spowodowanych przez pandemię koronawirusa, projekt "Azerbejdżański pawilon Expo 2021" został ukończony na czas, a jednocześnie zrealizowano konstrukcję niezwykle wymagającą pod względem architektonicznym.

Lokalizacja projektu

Mangrove Avenue
Dubaj
Zjednoczone Emiraty Arabskie


Słowa kluczowe

Pawilon Drewno Drewno klejone warstwowo CLT
