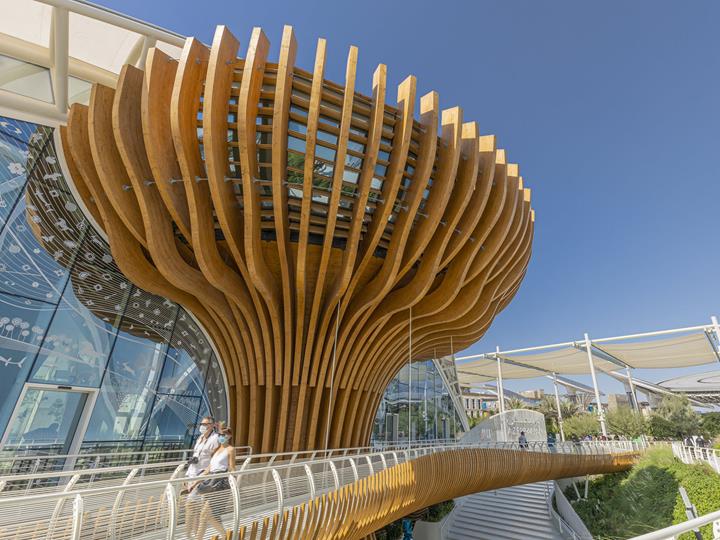

Padiglione dell'Azerbaigian all'Expo 2021 a Dubai, Emirati Arabi Uniti
Progetto cliente
Il "Padiglione dell'Azerbaigian" ha attirato l'attenzione all'Expo 2021 di Dubai. Simmetrico network e iDeas sono stati responsabili di una preziosa progettazione architettonica. Tra le altre cose, il cliente Dlubal, l'azienda Rubner Ingenieurholzbau ha eseguito l'analisi strutturale e le verifiche e ha costruito la complessa struttura in legno lamellare incollato nelle sue falegnamerie industriali.
| Committente | Repubblica dell'Azerbaigian |
| Design artistico e coordinamento dei progetti | Simmetrico |
| Progetto creativo e progettazione architettonica | Simmetrico network in collaborazione con iDeas |
| Progettazione integrata, gestione dei progetti e del cantiere | Simmetrico network in collaborazione con SCE Project e iDeas |
| Analisi strutturale e verifiche, produzione, assemblaggio |
Rubner Holzbau GmbH www.rubner.com/it |

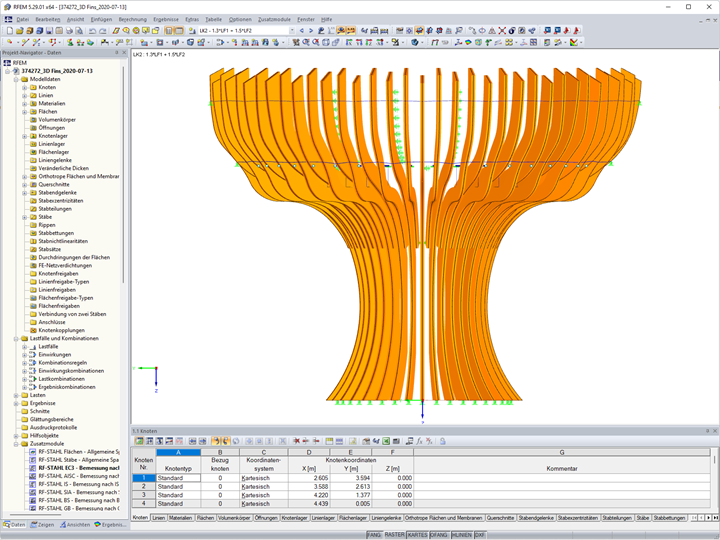

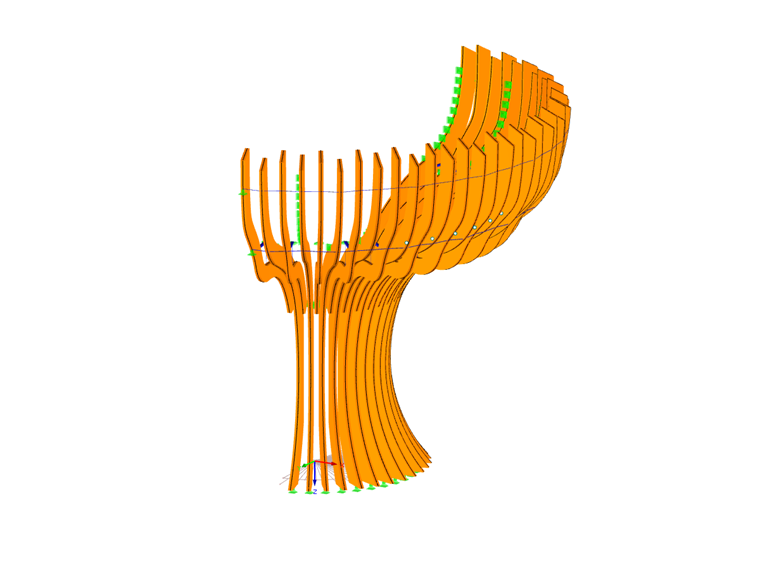

Dati del modello ad albero
Modello
Struttura

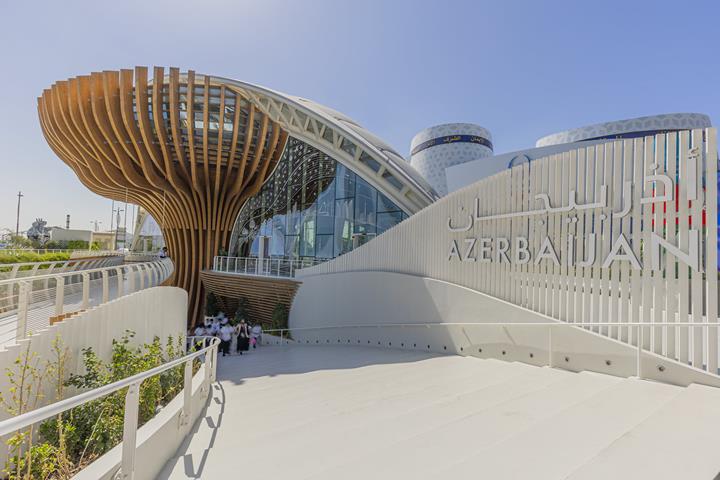

Lo stand compone di tre strutture: un albero, una piazzetta e una passerella. L'albero è costituito da elementi che vanno dal basso verso l'alto, che, oltre al tronco, imitano anche radici e rami. La piazzetta ai piedi dell'albero forma l'ingresso al padiglione. Essa è costituita da componenti orizzontali ad un'altezza 5 metri. Una passerella "sospesa" sopra la piazzetta, fornisce l'accesso al padiglione.
La struttura ad albero è costituita da un totale di 114 archi con raggi di curvatura che raggiungono i 3 metri. Creare il raggio di curvatura dei rami e soddisfare i requisiti strutturali allo stesso tempo è stata una sfida. Per questo motivo, è stato deciso di utilizzare le alette della piastra da 15 mm nella produzione degli elementi. Ogni singolo elemento è stato progettato, dimensionato e prodotto in conformità con i requisiti del progetto, quindi è stato trasportato in container dalla sede Rubner di Bressanone, in Italia, al cantiere dell'Expo, dove è stato assemblato con precisione.
Grazie alla particolare lavorazione di ogni singolo elemento e alla sua forma ingegnosa, la piazzetta dà l'impressione di movimento. L'obiettivo era quello di creare una continuità per il tutto, e quindi, si è cercato un materiale adatto. Dalla varietà di prodotti Rubner, la scelta è ricaduta sui pannelli Nordpan, che hanno consentito di ottenere un risultato esteticamente e strutturalmente eccellente.

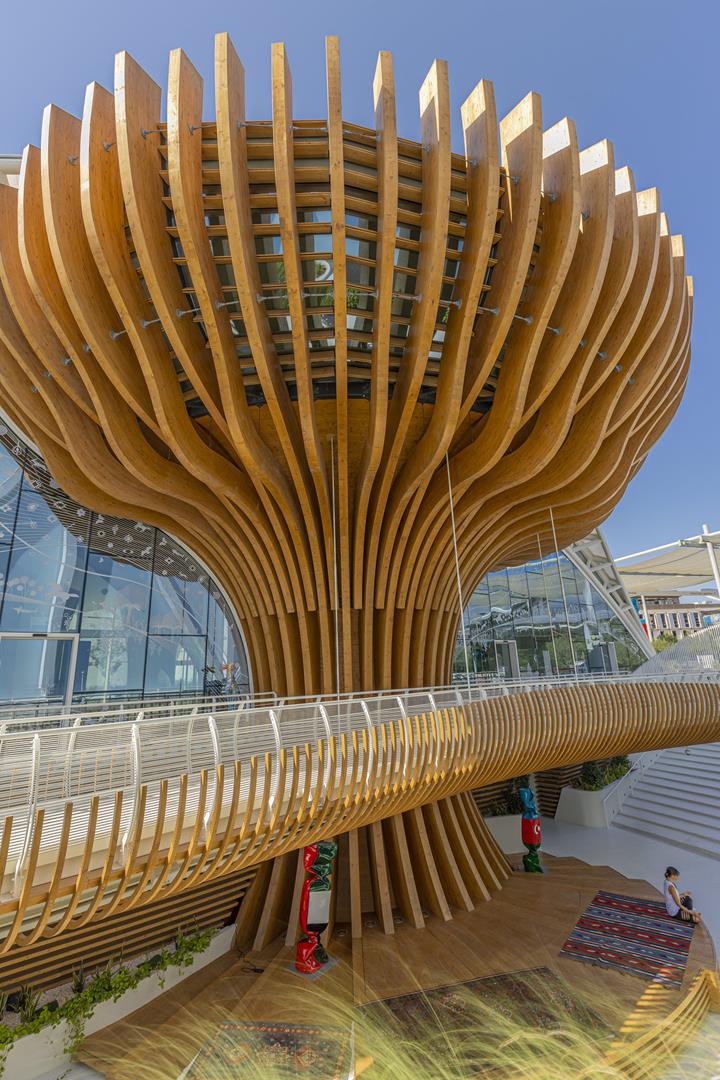

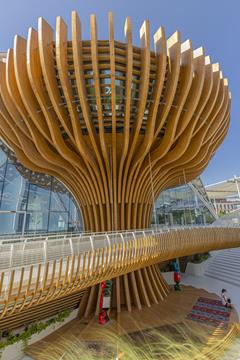

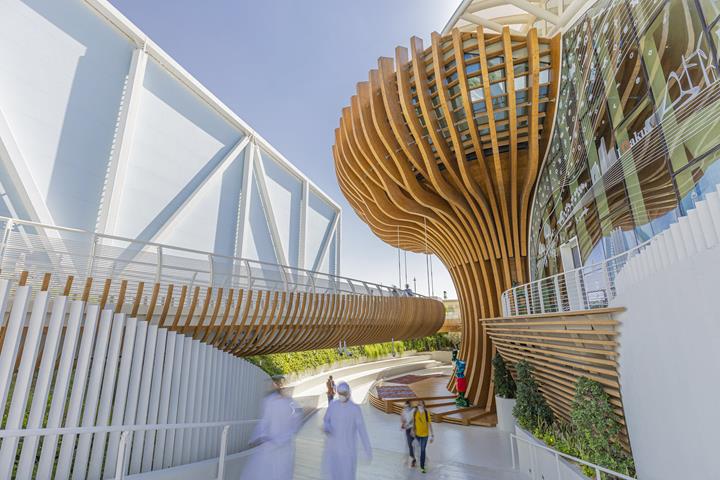

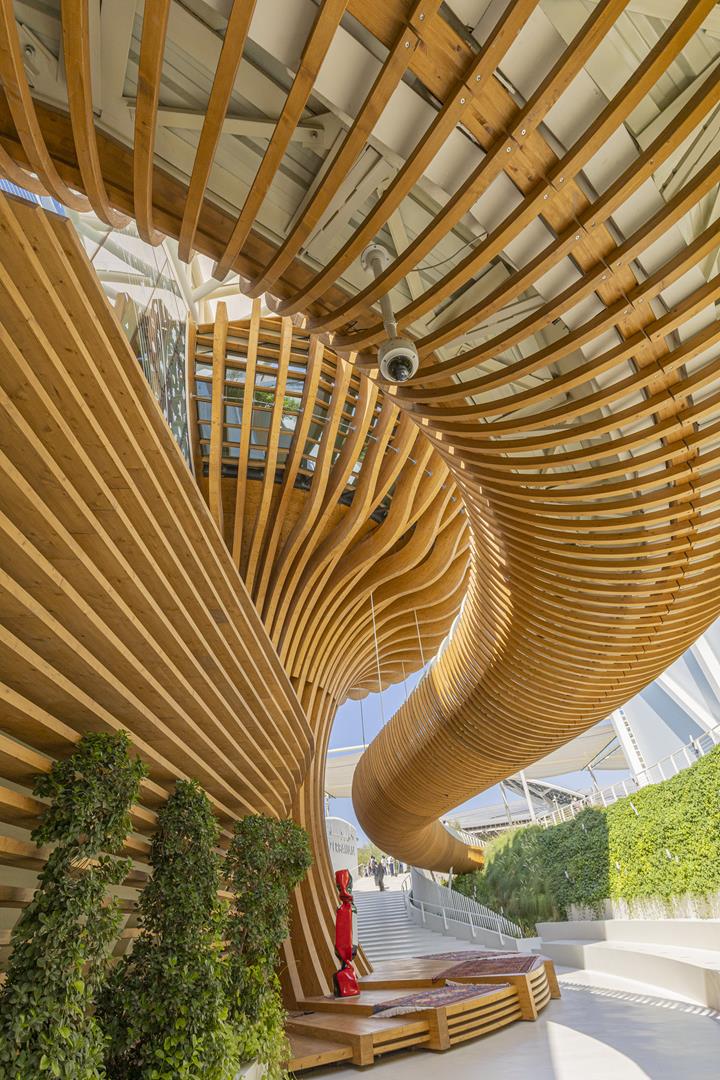

La passerella contiene più di 210 elementi con un raggio di circa 1,3 m, che formano le "nervature" della passerella, mentre ognuna delle 44 travi laterali di supporto collegate alla struttura in acciaio hanno una curvatura specifica lungo la loro lunghezza di circa 2 metri. 6 elementi centrali con una lunghezza massima di circa 7,6 m completano la struttura.
Nonostante tutte le difficoltà causate dalla pandemia di coronavirus, il progetto "Azerbaigian Pavilion Expo 2021" è stato completato in tempo, nonstante si trattasse di un realizzazione architettonicamente estremamente impegnativa.
