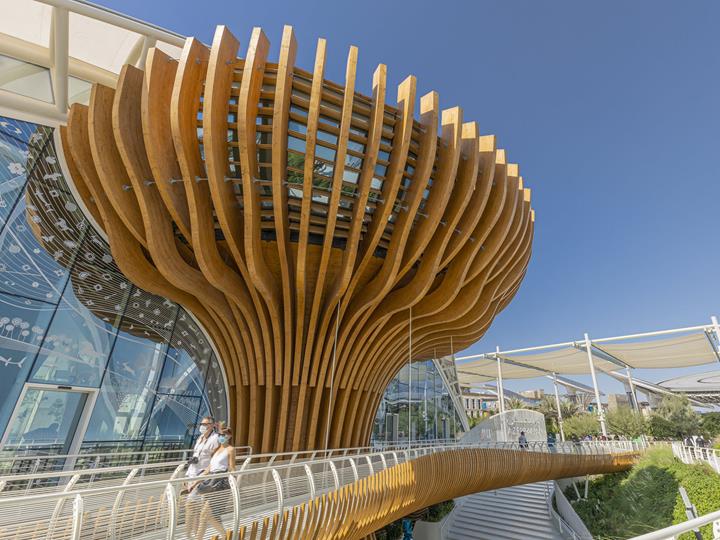

Pavilhão do Azerbaijão na Expo 2021 no Dubai, Emirados Árabes Unidos

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

15 de agosto de 2022

001248

Emirados Árabes Unidos

RFEM

Estruturas de madeira

O "Pavilhão do Azerbaijão" foi um dos destaques da Expo 2021 no Dubai. A Simmetrico network e a iDeas foram responsáveis ​​pelo valioso desenho arquitetónico. A Rubner Ingenieurholzbau, cliente da Dlubal, efetuou o cálculo estrutural e construiu a complexa estrutura de madeira laminada colada nas suas próprias instalações.

Cliente República do Azerbaijão
Conceção artística e coordenação do projeto Simmetrico
Projeto criativo e desenho arquitetónico Simmetrico network em colaboração com iDeas
Desenho integrado, projeto e gestão de obra Simmetrico network em colaboração com SCE Project e iDeas
Estática, plano de execução, fabrico, montagem Rubner Holzbau GmbH
www.rubner.holzbau.com

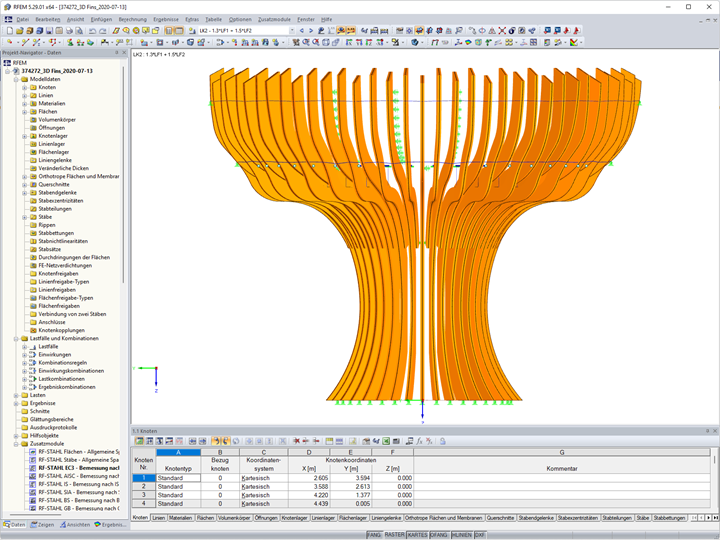

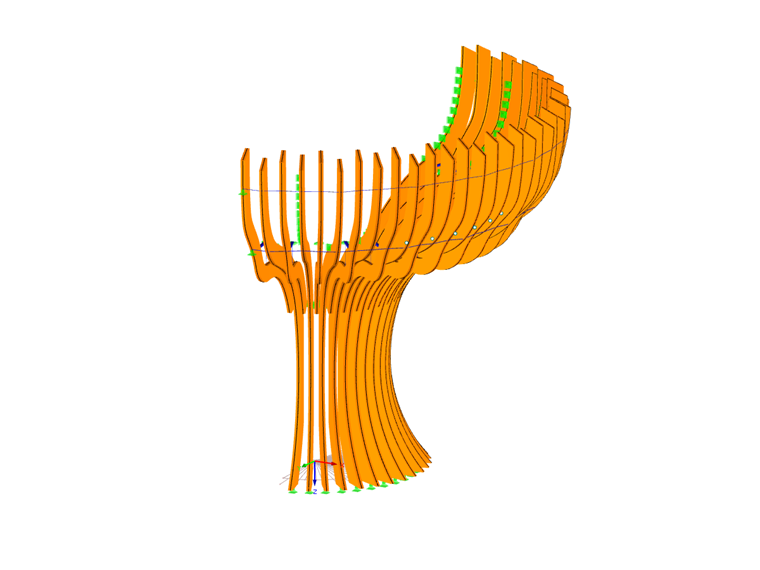

Dados do modelo da árvore

Modelo

Estrutura

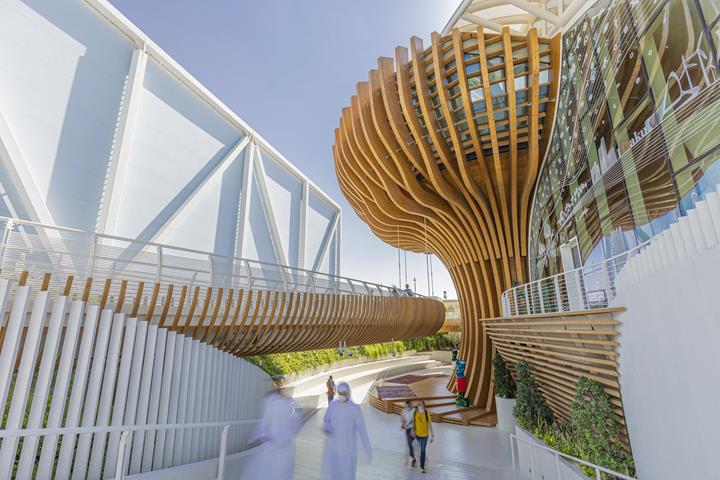

O pavilhão é constituído por três estruturas: a árvore, a ágora e a passarela. A árvore é constituída por elementos que trepam de baixo para cima e que, além do tronco, também imitam as raízes e os ramos. A ágora forma junto à base da árvore a entrada para o pavilhão. É constituída por elementos horizontais com uma altura de 5 m. Sobre a ágora "paira" uma passarela que permite o acesso ao pavilhão.

A estrutura em árvore é constituída por um total de 114 arcos com raios de flexão até 3 m. O desafio era criar o raio de flexão dos ramos e, ao mesmo tempo, cumprir os requisitos estruturais. Por esse motivo, optou-se por utilizar lamelas de 15 mm no fabrico dos elementos. Cada elemento individual foi concebido, dimensionado e produzido de acordo com os requisitos do projeto para poder ser transportado em contentores desde a fábrica da Rubner em Bressanone, Itália, até ao local de construção da Expo, onde pôde ser montado com precisão.

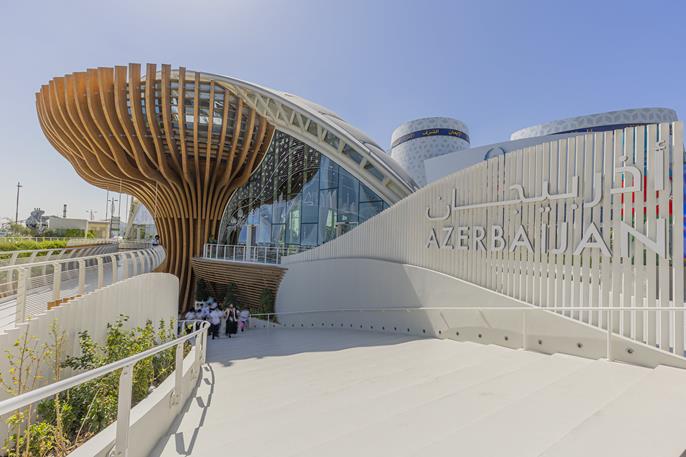

Graças ao tratamento especial de cada elemento individual e à sua forma engenhosa, a ágora transmite a impressão de movimento. O objetivo era criar uma continuidade para o todo e, portanto, procurou-se um material adequado. Da variedade de produtos da Rubner, a escolha recaiu sobre os painéis Nordpan, com os quais foi alcançado um resultado estético e estrutural excelente.

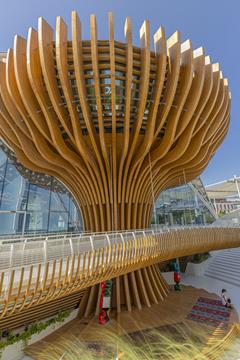

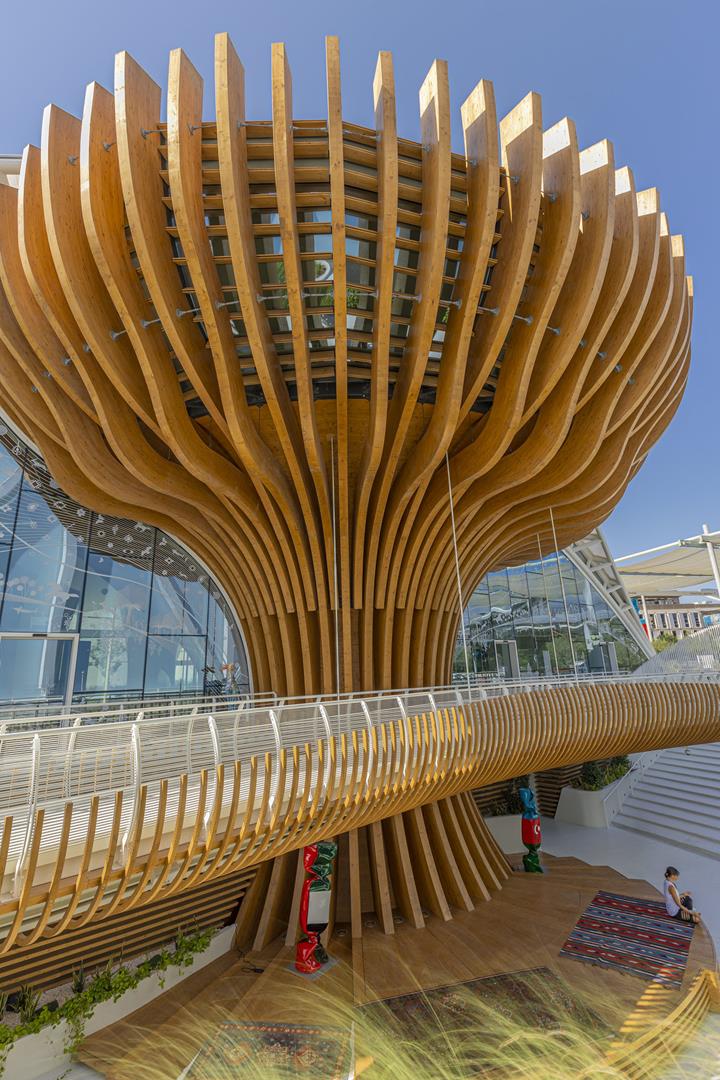

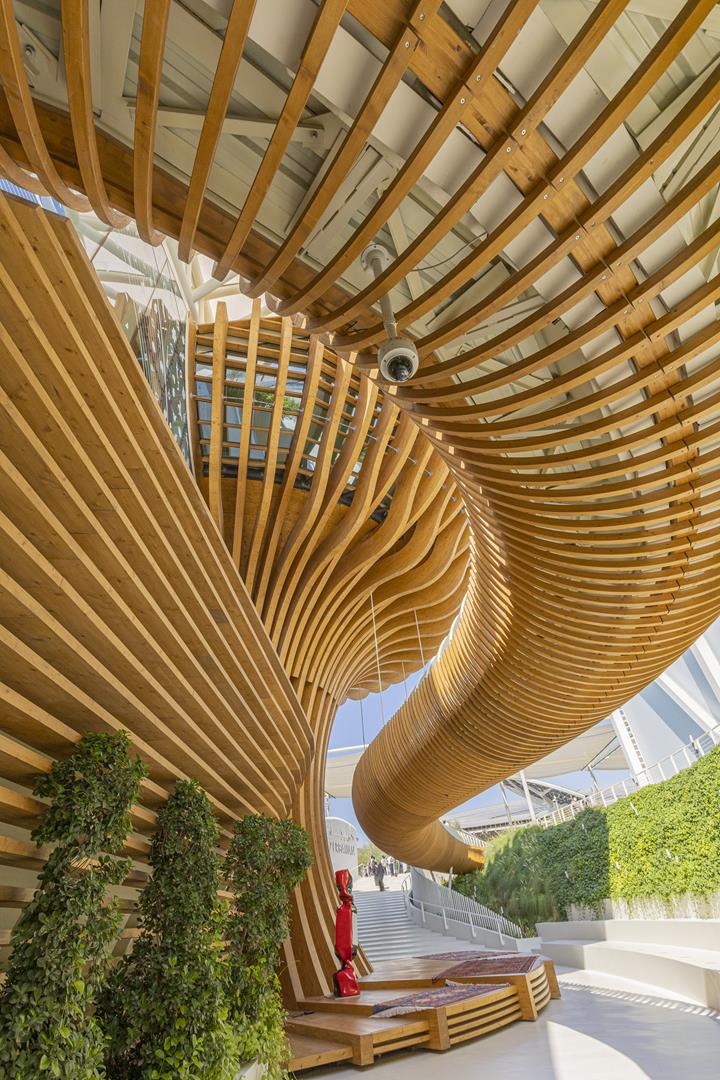

A passarela contém mais de 210 elementos com um raio de aproximadamente 1,30 m. Formam as "nervuras" da passarela, enquanto cada uma das 44 vigas de apoio laterais, que estão ligadas à estrutura de aço, tem uma curvatura específica ao longo do seu comprimento de aproximadamente 2,00 m. A estrutura fica completa com os 6 elementos centrais com um comprimento máximo de aproximadamente 7,60 m.

Apesar de todas as dificuldades causadas pela pandemia do coronavírus, o projeto "Pavilhão do Azerbaijão na Expo 2021" foi concluído dentro do prazo previsto e, ao mesmo tempo, foi realizada uma construção extremamente exigente do ponto de vista arquitetónico.

Local do projeto

Mangrove Avenue-
Dubai
Emirados Árabes Unidos


Palavras-chave

Pavilhão Madeira Madeira laminada colada CLT
