Проект павильона «в лес» в Дании

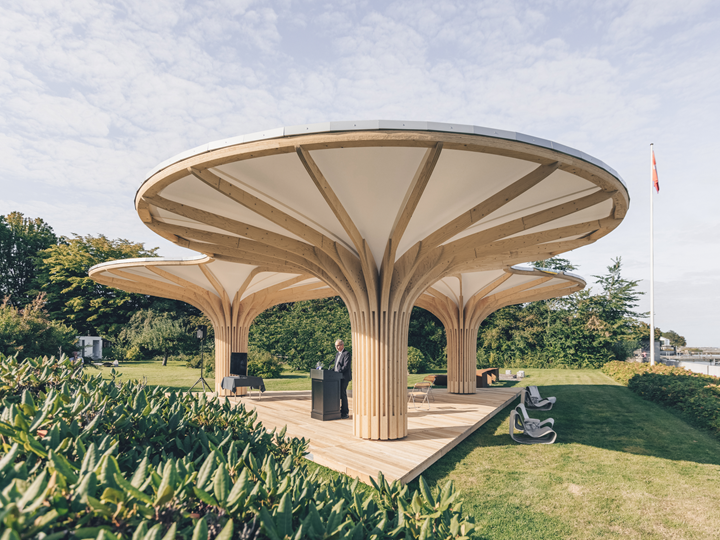

В 2021 году в саду посольства Швейцарии в Копенгагене, Дания, был построен деревянный павильон под названием «в лес». Он был создан по случаю ежегодного фестиваля «3 дня дизайна».

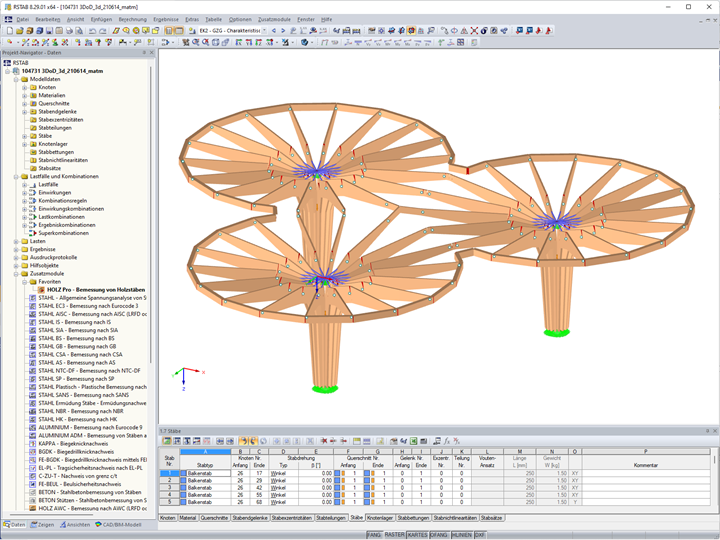

Blumer-Lehmann AG, строительная компания из Госсау, Швейцария, специализирующаяся на деревянных конструкциях произвольной формы, отвечала за расчёт деревянных конструкций и их возведение. Инженеры Blumer-Lehmann использовали RSTAB для расчёта конструкций.

Конструкция

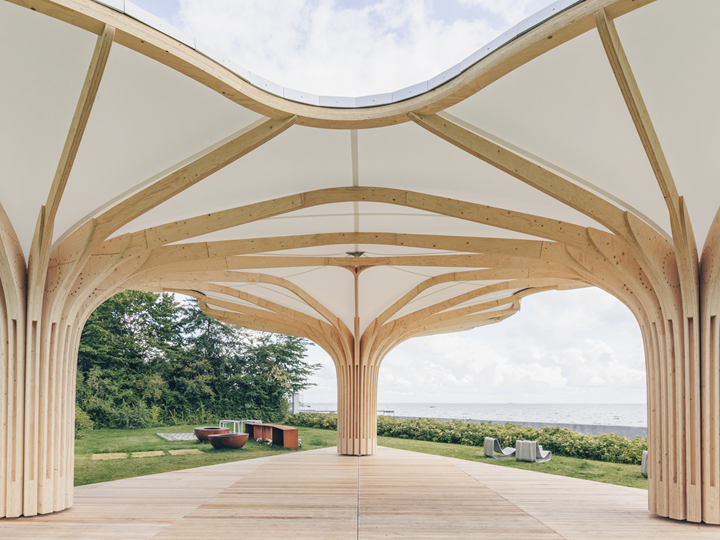

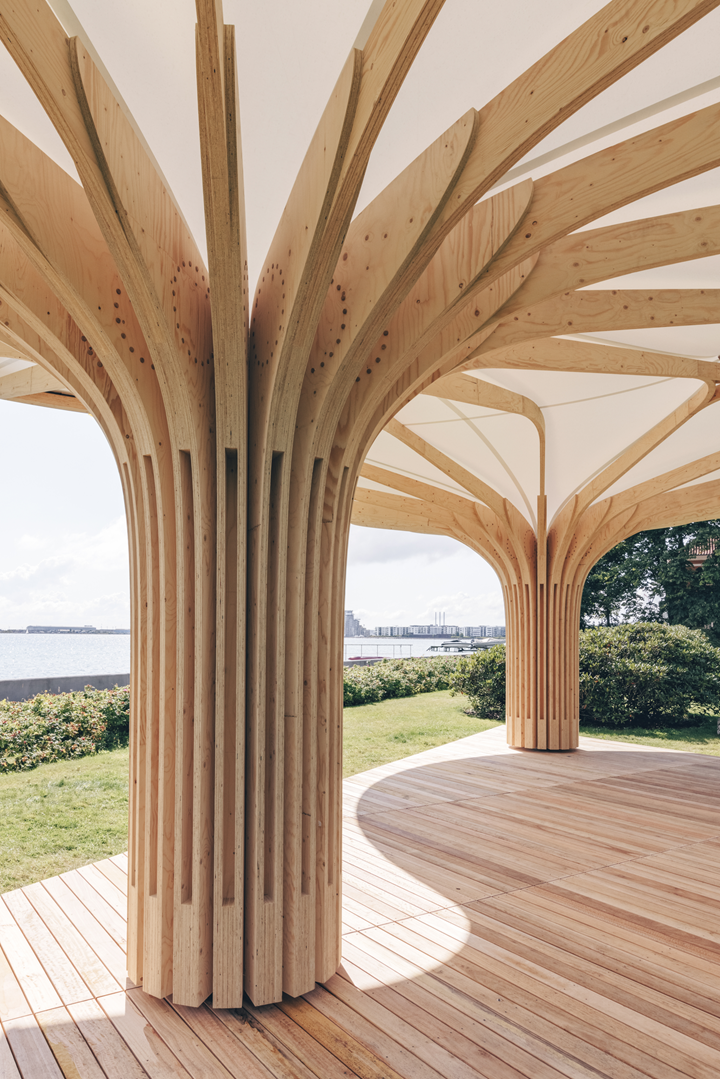

По замыслу, павильон не останется в саду посольства Швейцарии. Поэтому деревянная конструкция была спроектирована таким образом, чтобы её можно было разобрать и собрать в другом месте. В дизайне швейцарки Катрин Сюзанны Гиммель, архитектора и партнера JAJA Architects, есть отсылка к деревьям. Конструкция состоит из трёх прочных стволов, состоящих из дощатоклеёных элементов. Они сливаются с верхушками деревьев наверху.

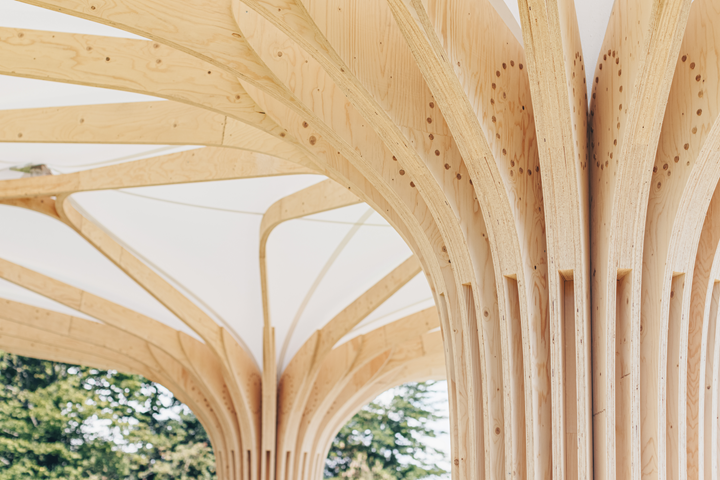

Все три деревовидные конструкции имеют одинаковую структуру. Элементы клеёного бруса соединяются между собой с помощью буковых дюбелей, расположенных по кругу, образуя декоративную деталь. «Стволы деревьев» крепятся к земле длинными винтами. Павильон покрыт водоотталкивающей мембраной, которая опирается только на край и середину ствола. Горизонтальные растягивающие силы здесь соответственно велики.

Место
Посольство Швейцарии
Richelieus All 14
2900 Хеллеруп
Дания

Архитектура JAJA Architects Aps
jaja.archi
Статика, деревянные конструкции Blumer-Lehmann AG
Госсау, Швейцария
www.lehmann-gruppe.ch
Мембрана MDT-tex
www.mdt-tex.com


Спецификации проекта

Данные о модели

Количество узлов 284
Количество стержней 379
Количество загружений 7
Количество сочетаний нагрузок 67
Количество расчетных сочетаний 4
Общий вес 4,958 t
Размеры (метрические) 15,680 x 14,742 x 3,878 m
Размеры (имперские) 51.44 x 48.37 x 12.72 feet
Версия программы 8.29.01
