丹麦“拜访森林”凉亭

2021 年，在丹麦哥本哈根瑞士大使馆的花园里建造了一座名为 “拜访森林” 的木制凉亭。它是哥本哈根设计节的应景新建筑。

900x

层压胶合板木材凉亭

Blumer-Lehmann AG 是一家来自瑞士戈绍的木结构建筑公司，专门从事自由曲面形态结构，负责该项目的结构设计和木结构建筑。 Blumer-Lehmann 的工程师们使用 RSTAB 完成了结构分析。

结构

按照计划，该凉亭之后将会从瑞士大使馆的花园移出。因此，该木结构建筑必须设计为容易拆除并在其他地方可再次重新安装。该项目是由 JAJA Architects 的建筑师兼合伙人 Kathrin Susanna Gimmel 设计的，其设计灵感来自于树木。凉亭由三个相同的树形结构组成，其树冠相互连接，

树干部分采用旋切板胶合木。旋切胶合木构件之间通过木榫连接，并成圆形布置。 “树干”通过螺栓锚固在地面上。亭子上覆盖着一层防水膜。树干边缘和中间处的水平张力较大。

位置	瑞士大使馆 Richelieus Alle 14 2900 Hellerup Denmark

建筑设计	JAJA Architects Aps jaja.archi
木结构分析	Blumer-Lehmann AG Gossau, Switzerland www.lehmann-gruppe.ch
膜结构	MDT-tex www.mdt-tex.com

项目说明

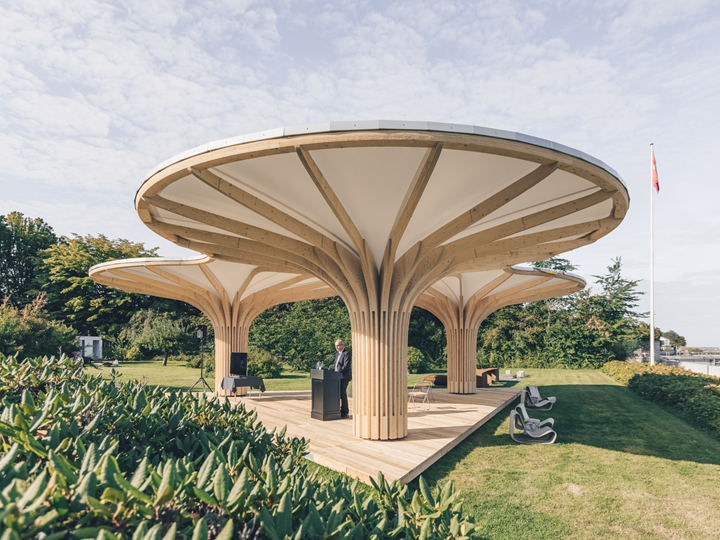

瑞士驻丹麦大使馆“走进森林”展馆项目 (© Blumer-Lehmann AG)

展馆项目的三棵“树” (© Blumer-Lehmann AG)

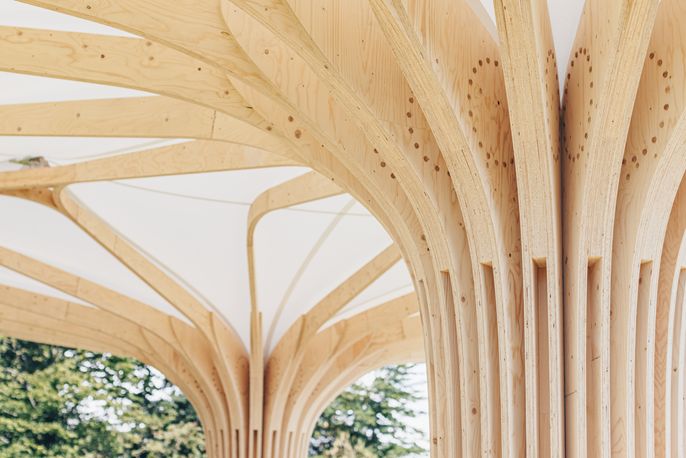

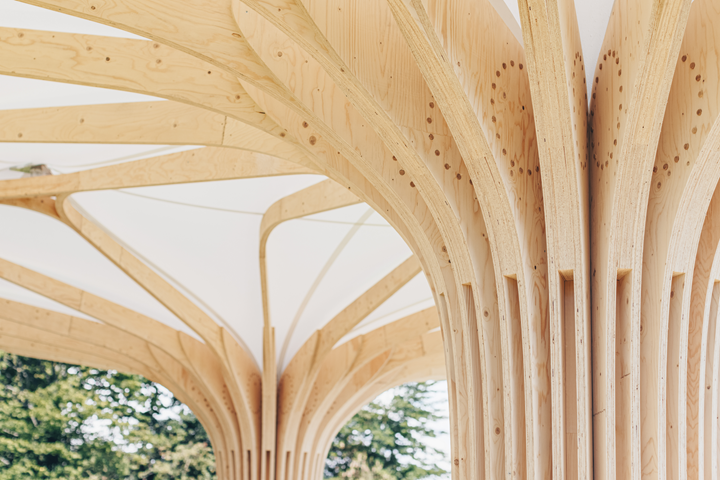

圆形销钉连接的详细视图 (© Blumer-Lehmann AG)

“树”的特写镜头 (© Blumer-Lehmann AG)

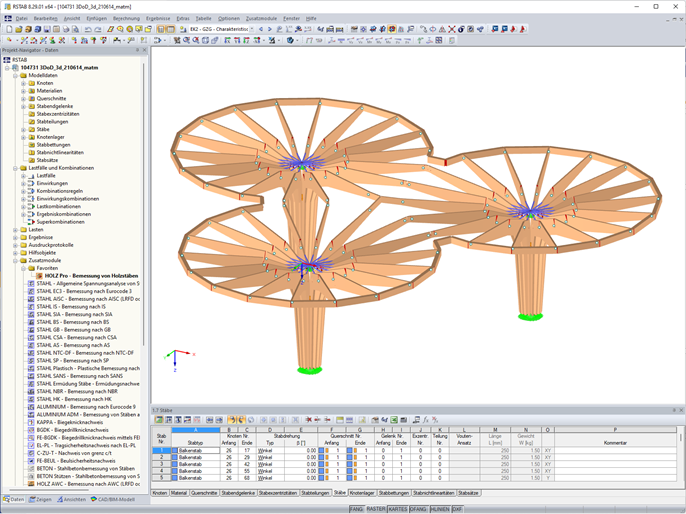

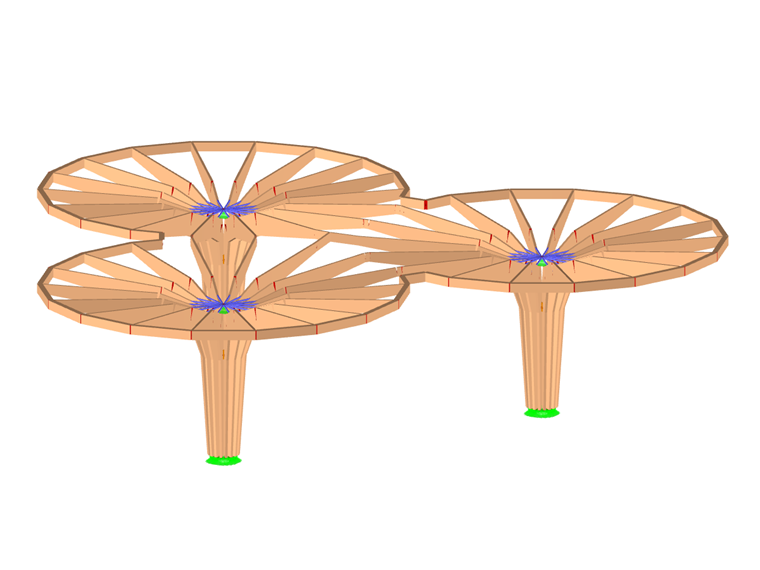

RSTAB 中展馆的 3D 模型（© Blumer-Lehmann AG）

模型数据

节点数目： 284

杆件数目： 379

荷载工况数目 7

荷载组合数目 67

结果组合数目 4

总重量 4,958 t

翘曲区域尺寸 15.680 x 14.742 x 3.878 m

软件版本 8.29.01
