Pavillonprojekt "Into the woods", Dänemark

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

13. September 2022

001250

Dänemark

RSTAB

RSTAB 8

HOLZ Pro

Holzbau

SIA 265

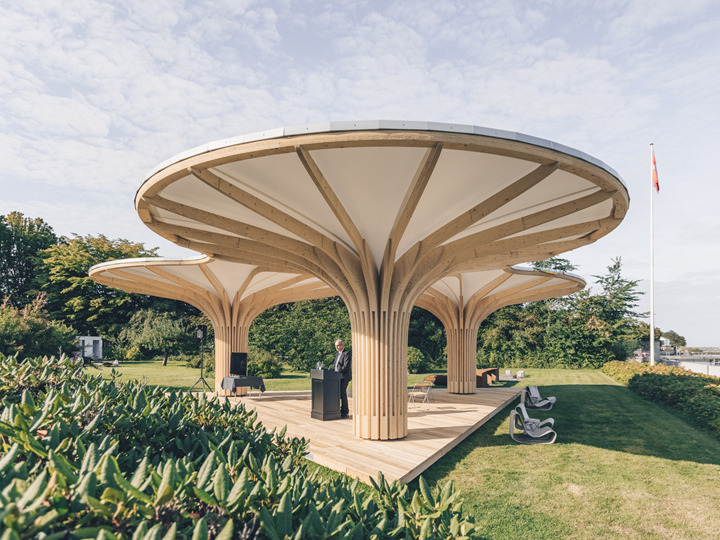

Im Jahr 2021 wurde im Garten der Schweizer Botschaft in Kopenhagen, Dänemark der hölzerne Pavillon "Into the woods" errichtet. Er entstand anlässlich des jährlich stattfindenden Festivals "3 Days of Design".

Architektur JAJA Architects Aps
jaja.archi
Statik, Holzbau Blumer-Lehmann AG
Gossau, Schweiz
www.lehmann-gruppe.ch
Membran MDT-tex
www.mdt-tex.com

Modelldaten

Modell

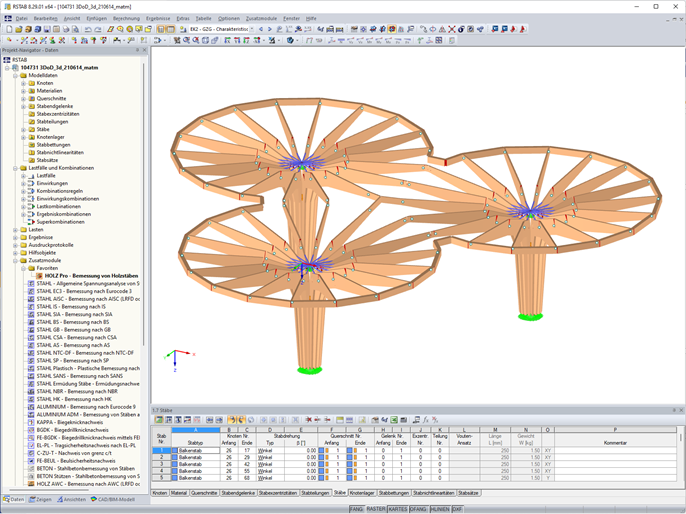

Die Blumer-Lehmann AG, ein unter anderem auf Freiformen spezialisiertes Holzbauunternehmen aus Gossau, Schweiz war für die Tragwerksplanung und den Holzbau verantwortlich. Für die statische Berechnung nutzten die Blumer-Lehmann-Ingenieure RSTAB.

Konstruktion

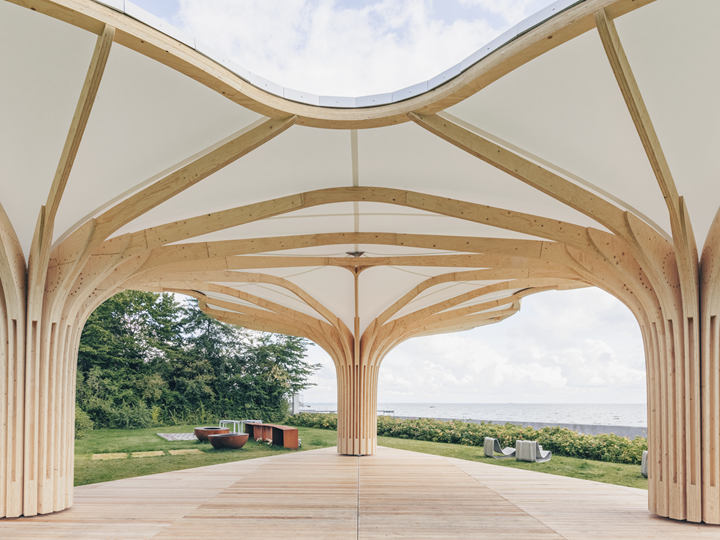

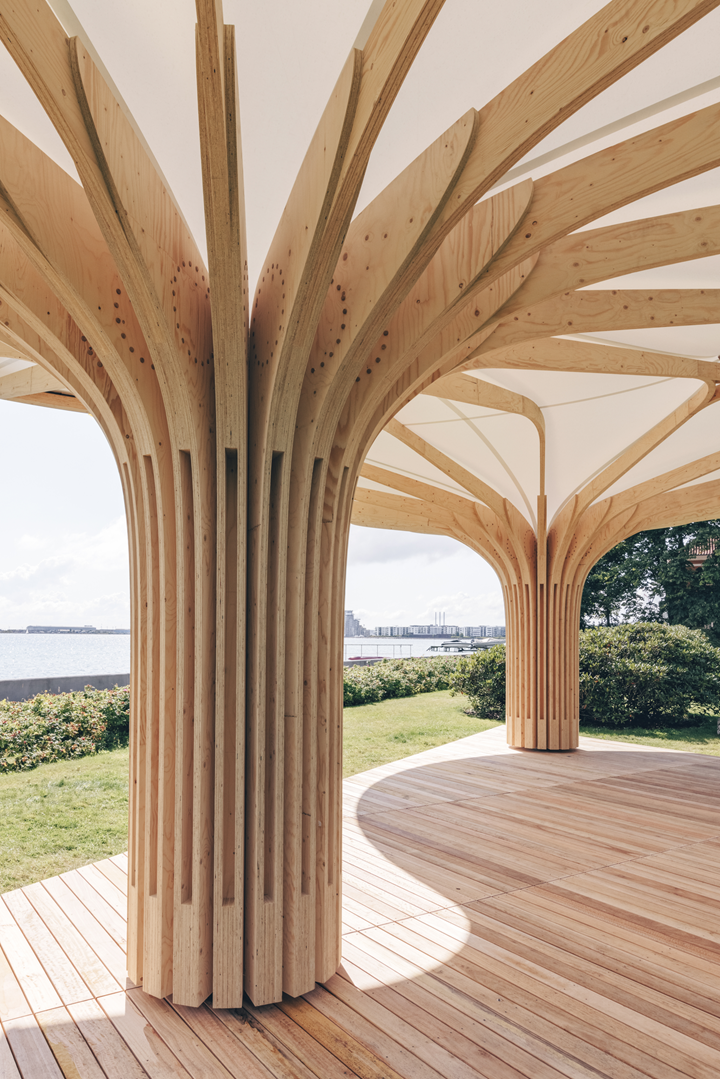

Der Pavillon wird planmäßig nicht auf Dauer im Garten der Schweizer Botschaft stehen bleiben. Deshalb wurde der Holzbau so konstruiert, dass er rückgebaut und andernorts wieder aufgebaut werden kann. Der Entwurf der Schweizerin Kathrin Susanna Gimmel, Architektin und Büropartnerin von JAJA Architects, orientierte sich an Bäumen. Die Konstruktion besteht aus drei kräftigen Stämmen, bestehend aus Furnierschichtholz-Elementen. Diese gehen oberseitig in die Baumkronen über.

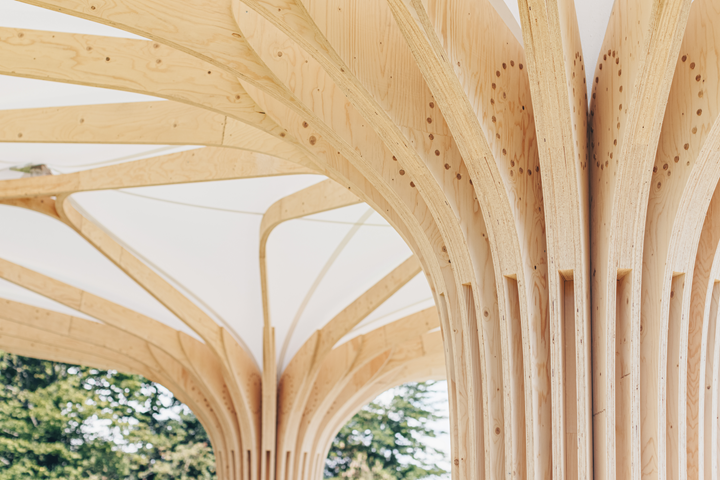

Alle drei Baumstrukturen sind gleich aufgebaut. Die Furnierschichtholz-Elemente sind mit Buchendübeln miteinander verbunden, welche kreisförmig angeordnet sind und dadurch ein dekoratives Detail bilden. Die "Baumstämme" sind im Boden mit langen Schrauben verankert. Der Pavillon ist mit einer wasserabweisenden Membran bespannt, die nur am Rand und in der Mitte des Stamms aufliegt. Die horizontalen Zugkräfte sind hier entsprechend groß.

Projekt-Standort

Schweizer Botschaft
Richelieus Alle 14
2900 Hellerup
Dänemark


Schlüsselwörter

Pavillon Holz Furnierschichtholz
