Projekt pavilonu „Into the woods“, Dánsko

Údaje o modelu

• Délka: ~ 16,0 m
• Šířka: ~ 15,0 m
• Výška: ~ 4,0 m
• Uzly: 284
• Pruty: 379
• Průřezy: 5

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | Pavilon z vrstveného dřeva

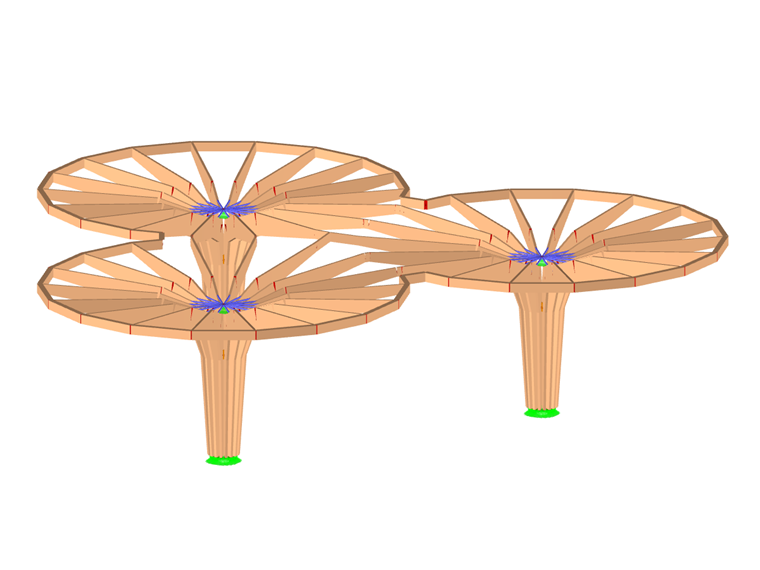

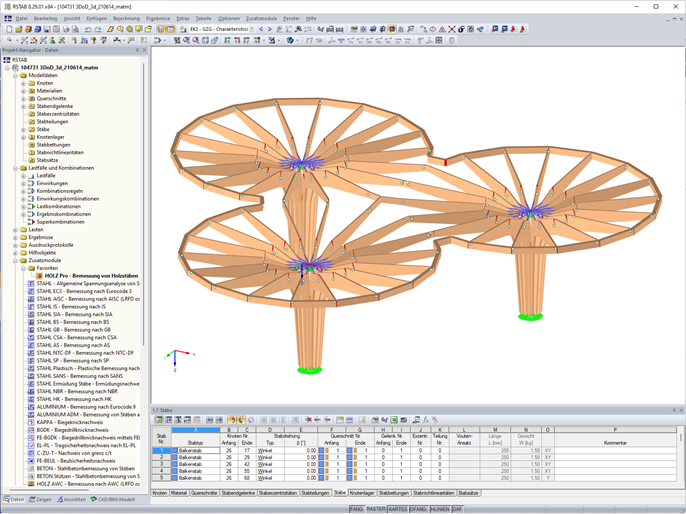

Společnost Blumer-Lehmann AG, která se specializuje na dřevěné konstrukce volných tvarů a pochází ze švýcarského města Gossau, převzala odpovědnost za návrh a realizaci dřevěné konstrukce. Pro statickou analýzu použili inženýři ze společnosti Blumer-Lehmann program RSTAB.

Konstrukce

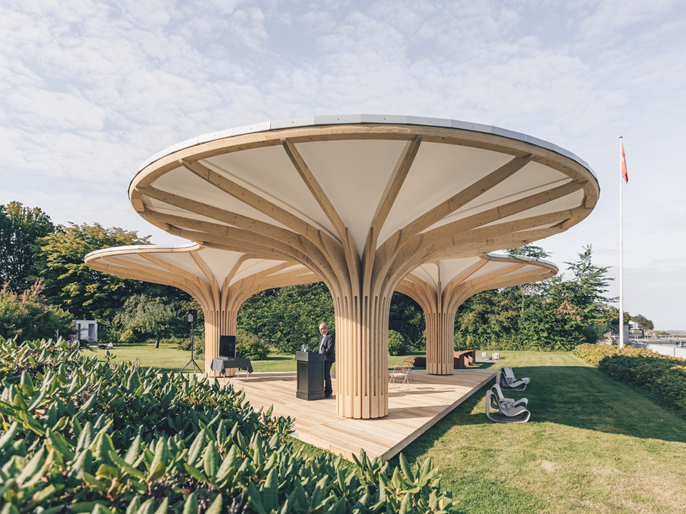

Podle plánu pavilon nezůstane v zahradě švýcarského velvyslanectví trvale. Proto byla dřevěná konstrukce navržena tak, aby mohla být demontována a znovu postavena jinde. Návrh Švýcarky Kathrin Susanny Gimmel, architektky a partnerky kanceláře JAJA Architects, odkazuje na stromy. Konstrukce se skládá ze tří robustních kmenů, které jsou složeny z prvků z vrstveného dřeva. Nahoře přecházejí do stromových korun.

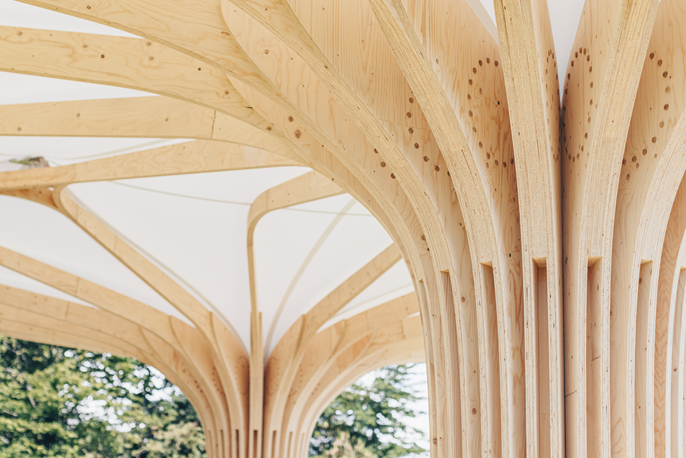

Všechny tři stromové konstrukce mají stejnou strukturu. Prvky z vrstveného dřeva jsou navzájem spojeny kruhově uspořádanými bukovými kolíky, a tvoří tak zdobný detail. „Kmeny stromů“ jsou v zemi ukotveny dlouhými vruty. Pavilon je kryt vodoodpudivou membránou, která dosedá pouze na okraji a uprostřed kmene. Vodorovné tahové síly jsou tak zde velké.
