Progetto del padiglione "Into the Woods" in Danimarca

Nel 2021, nel giardino dell'ambasciata svizzera a Copenaghen, in Danimarca, è stato costruito un padiglione in legno chiamato "Into the Woods". È stato creato in occasione del festival annuale "3 Days of Design".

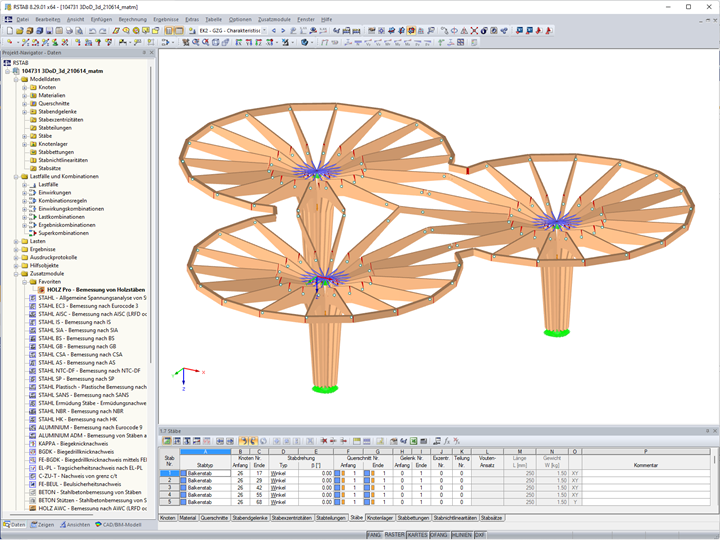

Blumer-Lehmann AG, un'azienda di costruzioni in legno di Gossau, Svizzera, specializzata in strutture a forma libera, è stata responsabile della progettazione strutturale e delle costruzioni in legno. Per l'analisi strutturale, gli ingegneri Blumer-Lehmann hanno usato RSTAB.

Struttura

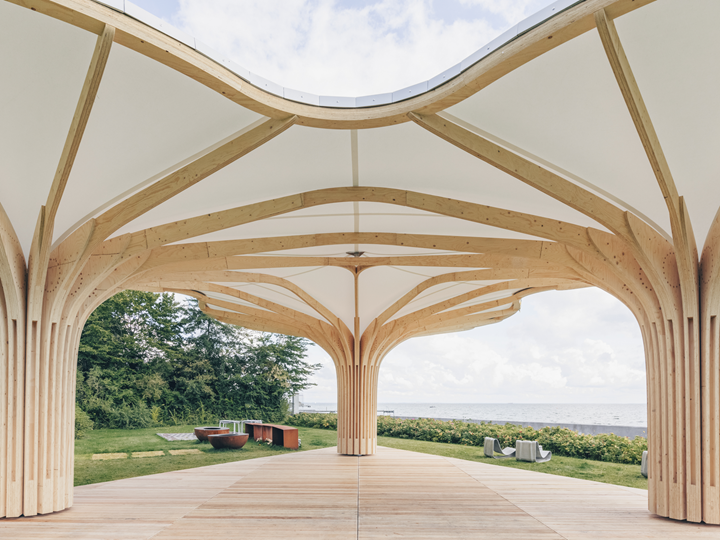

Secondo il piano, lo stand non rimarrà nel giardino dell'Ambasciata svizzera. Pertanto, la struttura in legno è stata progettata in modo da poter essere smontata e assemblata altrove. Il progetto di Kathrin Susanna Gimmel, architetto svizzero e ufficio partner di JAJA Architects, ricorda gli alberi. La struttura è costituita da tre robusti tronchi, costituiti da elementi di legno microlamellare che, salendo verso l'alto si uniscono con la chioma stilizzata.

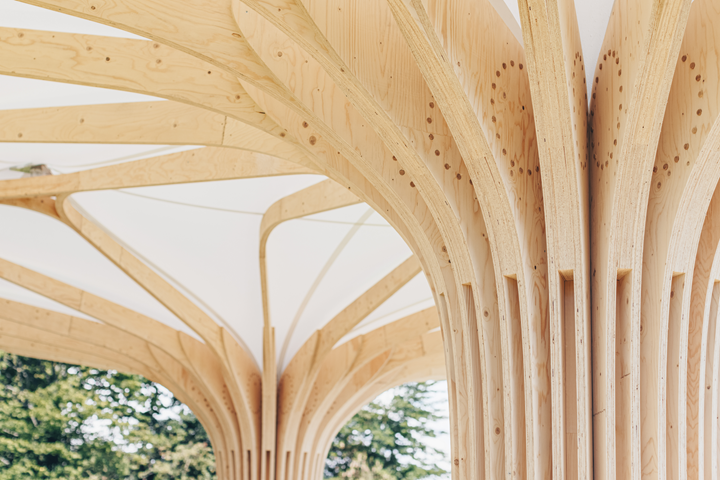

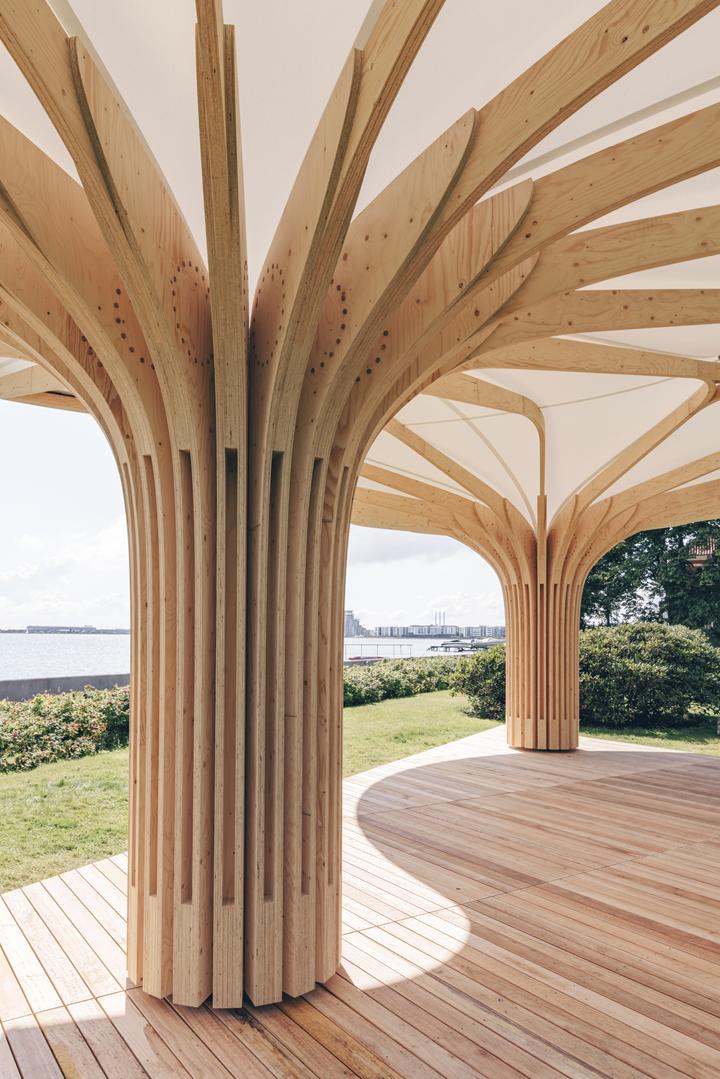

Tutti e tre gli alberi hanno la stessa struttura. Gli elementi in legno microlamellare sono collegati tra loro per mezzo di spinotti di faggio disposti a cerchio, formando così un dettaglio decorativo. I "tronchi d'albero" sono ancorati al suolo tramite lunghe viti. Il padiglione è ricoperto da una membrana idrorepellente che poggia solo sul bordo e al centro del tronco. Le forze di trazione orizzontali in questo punto sono grandi.

Posto
Ambasciata svizzera
Richelieus Alle 14
2900 Hellerup
Danimarca

Architettura JAJA Architects Aps
jaja.archi
Analisi strutturale, costruzioni in legno Blumer-Lehmann AG
Gossau, Switzerland
www.lehmann-gruppe.ch
Membrana MDT-tex
www.mdt-tex.com


Specifiche del progetto

Dati del modello

Numero di nodi 284
Numero di aste 379
Numero di casi di carico 7
Nr. di combinazioni di carico 67
Nr. di combinazioni di risultati 4
Peso totale 4,958 t
Dimensioni 15.680 x 14.742 x 3.878 m
Versione del programma 8.29.01
