Projekt pawilonu "Into the Woods" w Danii

W 2021 roku w ogrodzie Ambasady Szwajcarii w Kopenhadze w Danii wybudowano drewniany pawilon o nazwie "Into the woods". Powstał on z okazji corocznego festiwalu „3 Days of Design”.

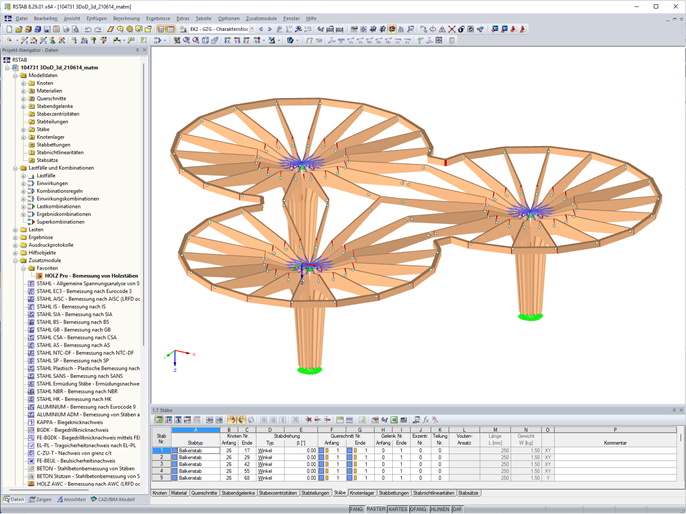

Model 3D pawilonu w RSTAB (© Blumer-Lehmann AG)

883x

Pawilon z drewna klejonego warstwowo

Za projekt konstrukcyjny i konstrukcję drewnianą odpowiadała firma Blumer-Lehmann AG z Gossau w Szwajcarii, specjalizująca się w konstrukcjach o dowolnym kształcie. Inżynierowie Blumer-Lehmann wykorzystali program RSTAB do analizy statyczno-wytrzymałościowej.

Konstrukcja

Zgodnie z planem pawilon nie pozostanie w ogrodzie ambasady szwajcarskiej. Dlatego konstrukcja drewniana została zaprojektowana w taki sposób, aby można ją było zdemontować i zamontować w innym miejscu. Projekt szwajcarskiej architekt Kathrin Susanna Gimmel (architekt i partner JAJA Architects) nawiązuje do drzew. Konstrukcja obejmuje trzy solidne pnie, zbudowane z elementów z drewna klejonego warstwowo. Łączą się one w wierzchołki drzew.

Wszystkie drzewa mają tę samą konstrukcję. Elementy z drewna klejonego warstwowo są ze sobą połączone za pomocą kołków bukowych ułożonych w okrąg, stanowiący dekoracyjny detal. „Pnie drzew” są zakotwione w ziemi za pomocą długich śrub. Pawilon pokryty jest hydrofobową membraną, która spoczywa tylko na krawędzi i środku pnia. Projekt konstrukcji uwzględnia poziome siły rozciągające, które znajdują się w tym układzie.

Miejsce

Ambasada Szwajcarii

Richelieus Alle 14

2900 Hellerup

Dania

Architektura	JAJA Architects Aps jaja.archi
Analiza statyczno-wytrzymałościowa, konstrukcje drewniane	Blumer-Lehmann AG Gossau, Szwajcaria www.lehmann-gruppe.ch
Membrana	MDT-tex www.mdt-tex.com

Specyfikacja projektu

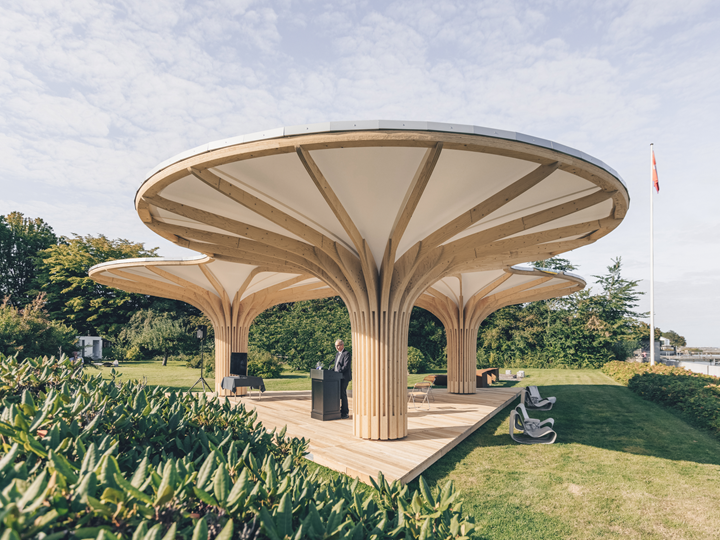

Projekt pawilonu "W głąb lasu" na terenie ambasady szwajcarskiej w Danii (© Blumer-Lehmann AG)

Trzy "drzewa" projektu pawilonu (© Blumer-Lehmann AG)

Widok szczegółowy połączeń kołowych (© Blumer-Lehmann AG)

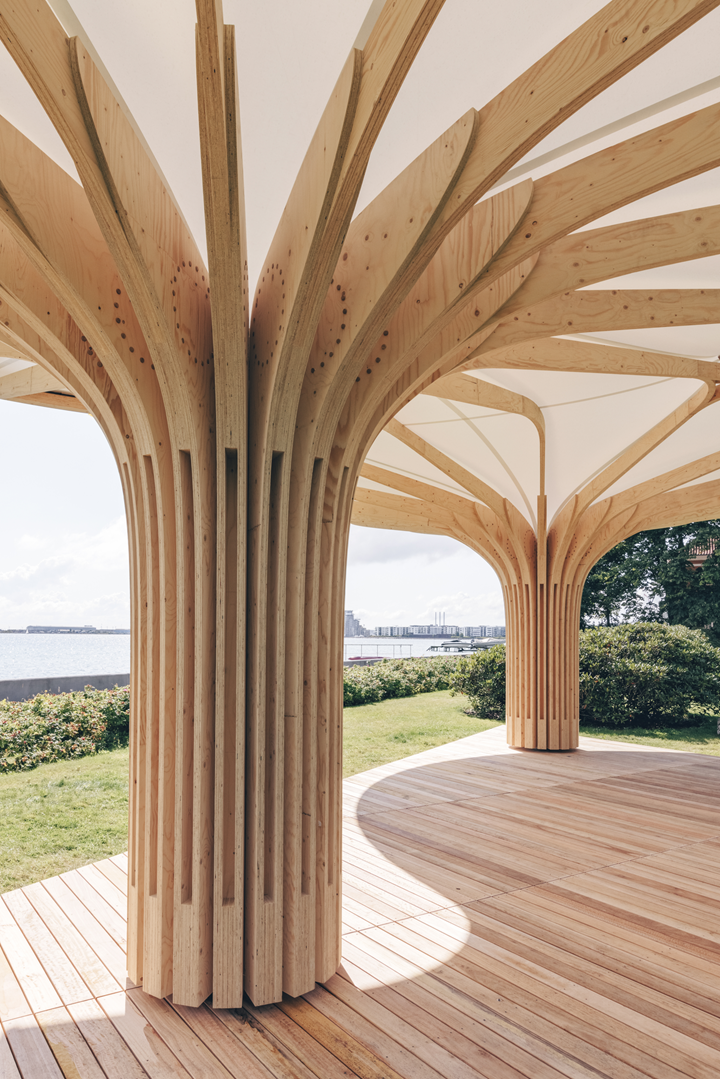

Zbliżenie na "drzewo" (© Blumer-Lehmann AG)

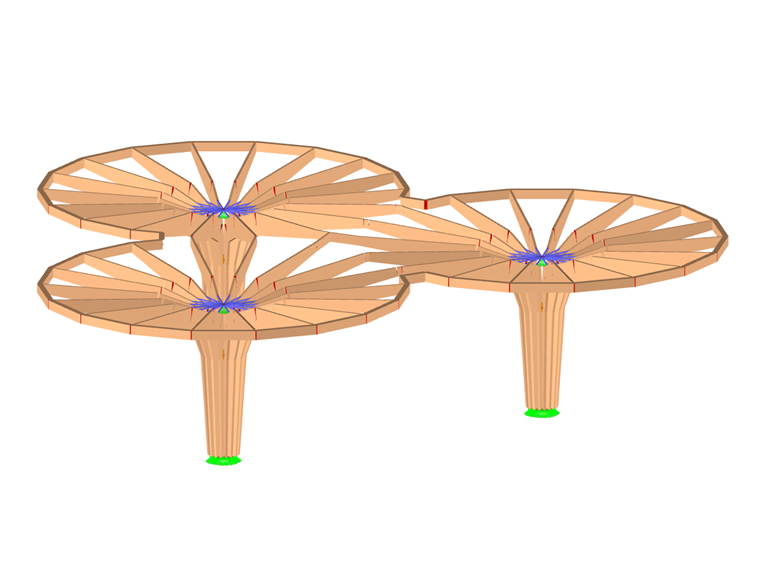

Model 3D pawilonu w RSTAB (© Blumer-Lehmann AG)

Dane modelu

Liczba węzłów 284

Liczba prętów 379

Ilość przypadków obciążenia 7

Ilość KO 67

Liczba kombinacji wyników 4

Ciężar całkowity 4,958 t

Wymiarowanie 15,680 x 14,742 x 3,878 m

Wersja programu 8.29.01
