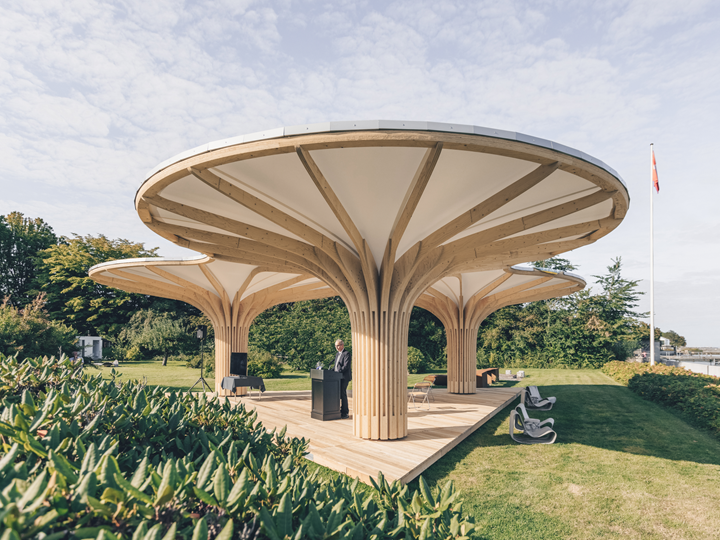

Projeto de pavilhão "Into the Woods" na Dinamarca

Dados do modelo

• Comprimento: aprox. 16,0 m
• Largura: aprox. 15,0 m
• Altura: aprox. 4,0 m
• Número de nós: 284
• Número de barras: 379
• Número de secções: 5

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

Modelo | Pavilhão de contraplacado folheado

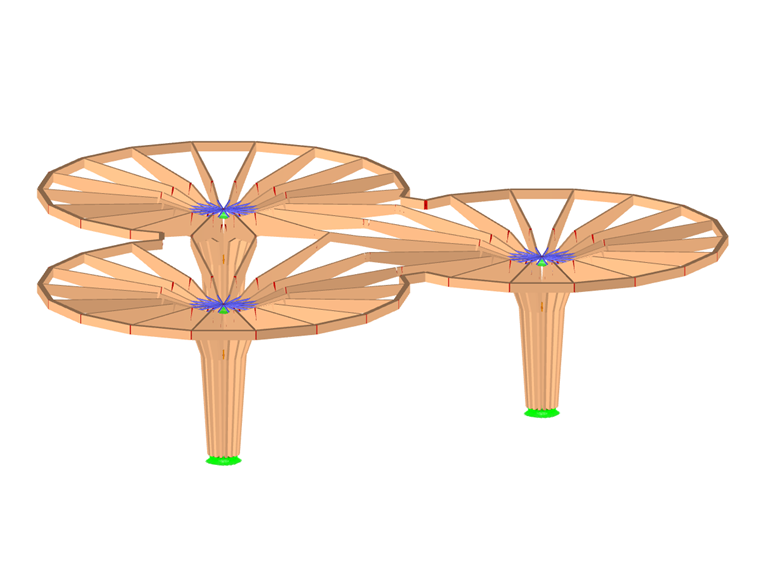

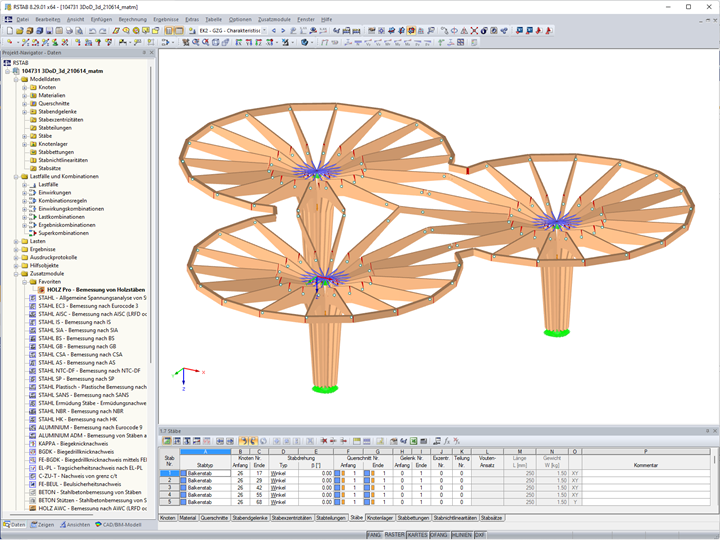

A Blumer-Lehmann AG, uma empresa de construção de madeira de Gossau, na Suíça, especializada em estruturas de forma livre, foi responsável pelo planeamento estrutural e pela estrutura de madeira. Os engenheiros da Blumer-Lehmann utilizaram o RSTAB para o cálculo estrutural.

Estrutura

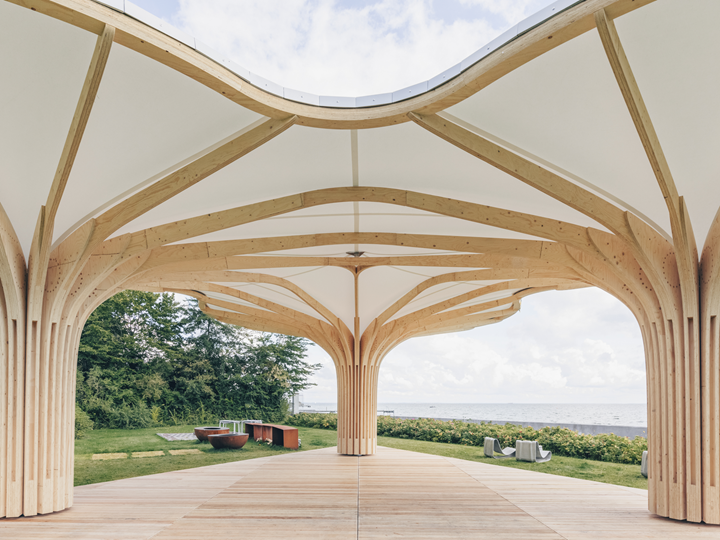

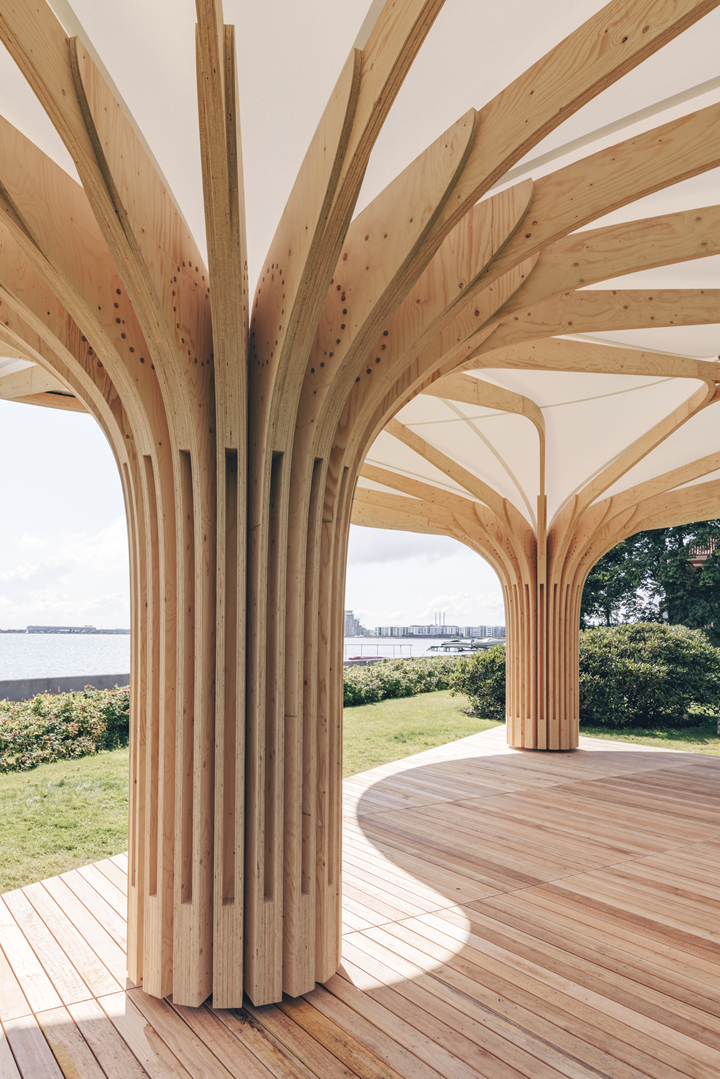

De acordo com o plano, o pavilhão não permanecerá no jardim da embaixada da Suíça. Por isso, a estrutura de madeira foi concebida de forma a poder ser desmontada e montada noutro local. O projeto da suíça Kathrin Susanna Gimmel, arquiteta e sócia do escritório JAJA Architects, faz referência às árvores. A estrutura é constituída por três troncos robustos, constituídos por elementos de contraplacado folheado. Estes fundem-se com as copas das árvores no topo.

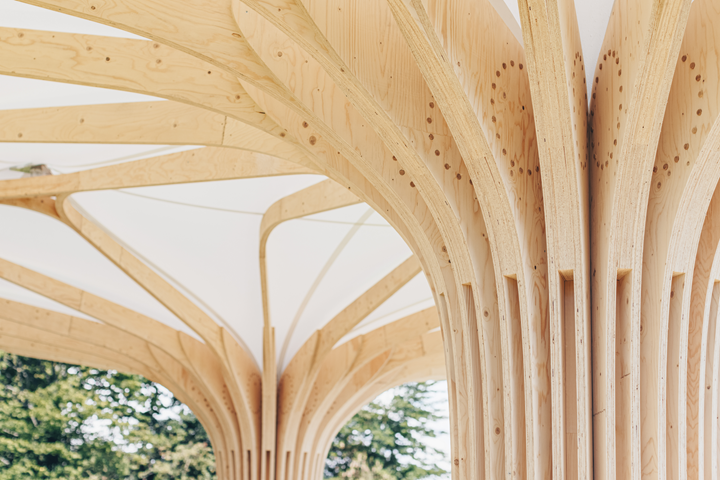

As três árvores têm a mesma estrutura. Os elementos de contraplacado folheado estão unidos entre si através de cavilhas de faia dispostas em círculo, formando assim um detalhe decorativo. Os "troncos de árvore" estão ancorados ao solo através de parafusos compridos. O pavilhão está coberto com uma membrana impermeável que apenas assenta na borda e no meio do tronco. As forças de tração horizontais são aqui adequadamente grandes.
