Proyecto de pabellón "Into the Woods" en Dinamarca

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

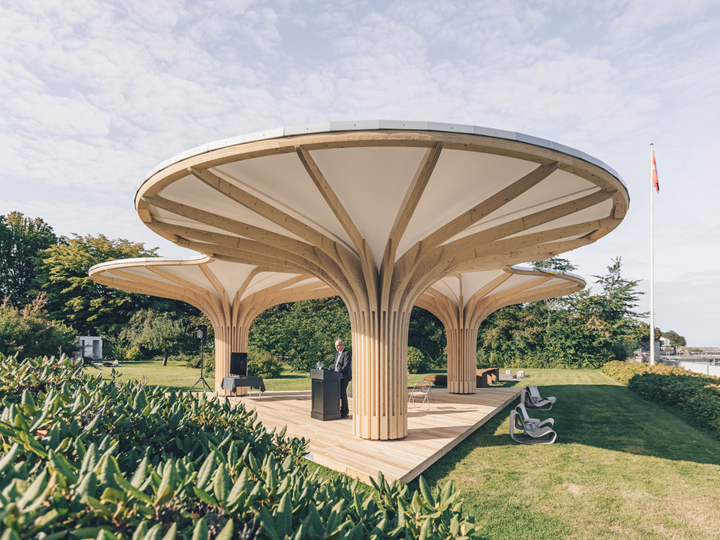

En 2021, se construyó un pabellón de madera llamado "Into the Woods" en el jardín de la Embajada de Suiza en Copenhague, Dinamarca. Fue creado con motivo del festival anual "3 Days of Design".

Arquitectura JAJA Architects Aps
jaja.archi
Análisis estructural y construcción en madera Blumer-Lehmann AG
Gossau, Suiza
www.lehmann-gruppe.ch
Membrana MDT-tex
www.mdt-tex.com

Datos del modelo

Modelo

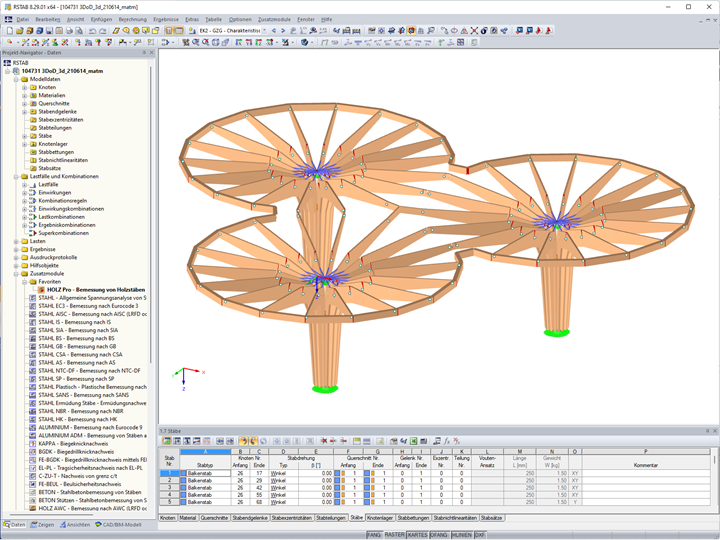

Blumer-Lehmann AG, una empresa de construcción de madera de Gossau, Suiza, especializada en estructuras de forma libre, fue responsable del diseño estructural y la construcción en madera. Los ingenieros de Blumer-Lehmann utilizaron RSTAB para el análisis estructural.

Estructura

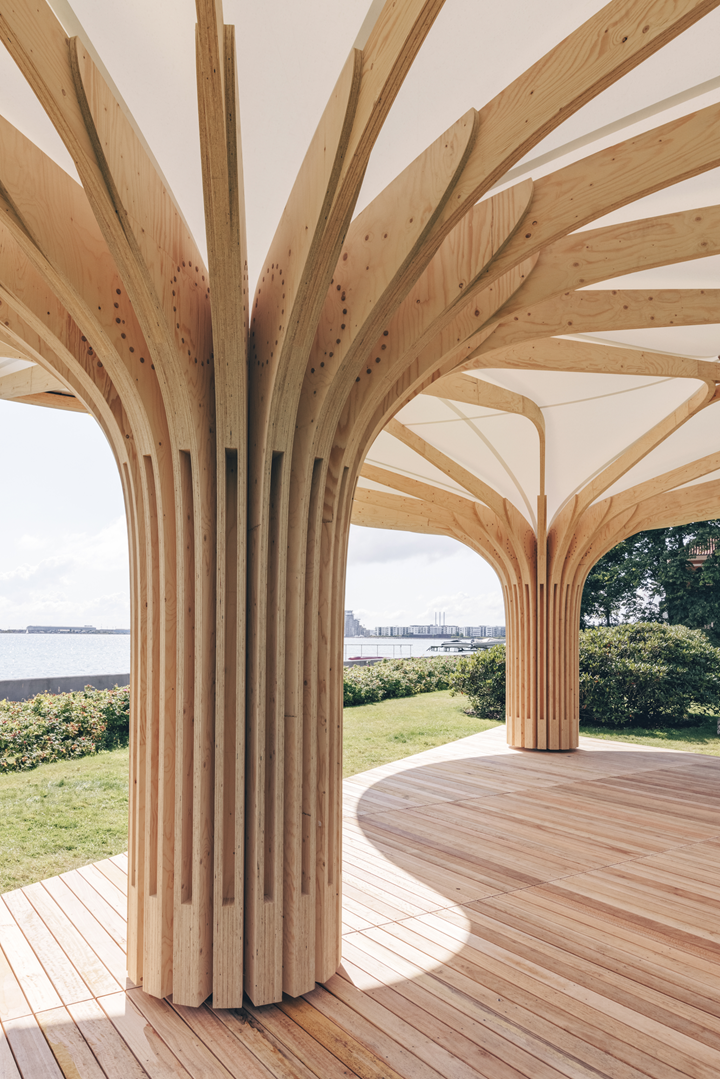

Según lo previsto, el pabellón no permanecerá indefinidamente en el jardín de la Embajada de Suiza. Por lo tanto, la estructura de madera se diseñó de tal manera que se pueda desmontar y montar en otro lugar. El diseño de Kathrin Susanna Gimmel, arquitecta suiza y socia de la oficina de JAJA Architects, recuerda a los árboles. La estructura consta de tres robustos troncos, compuestos de elementos de madera microlaminada. Éstos están fusionados con las copas de los árboles en la parte superior.

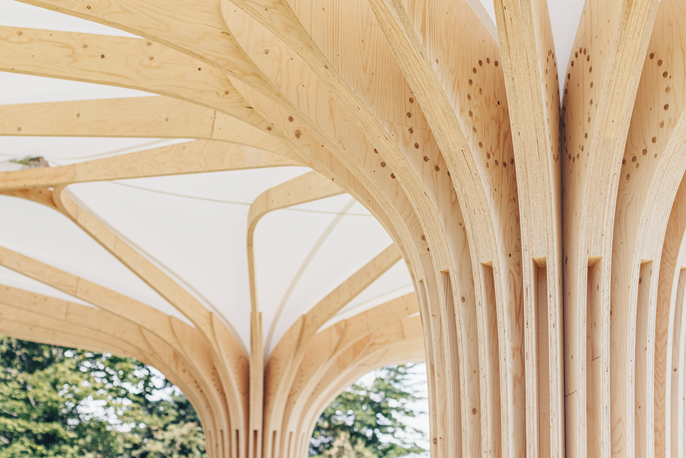

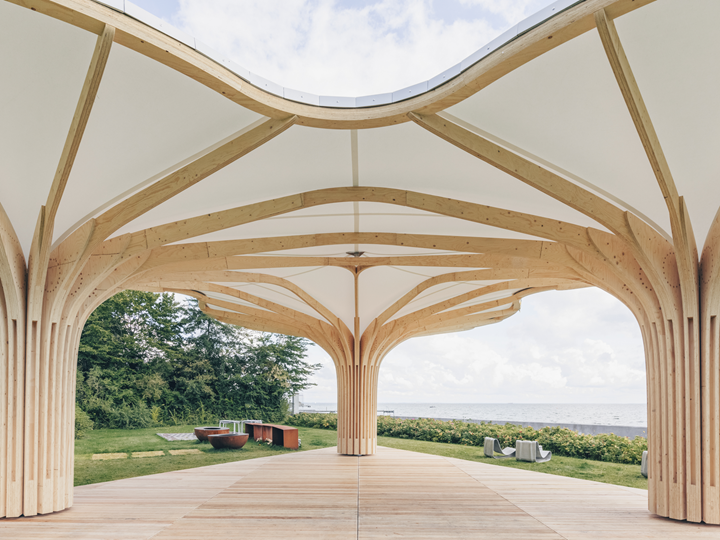

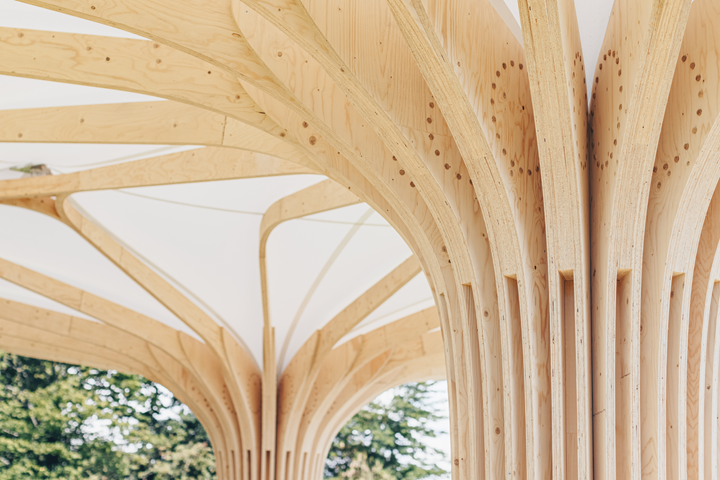

Los tres árboles tienen la misma estructura. Los elementos de madera microlaminada están conectados entre sí mediante tacos de haya dispuestos en círculo, formando así un detalle decorativo. Los "troncos de los árboles" están anclados al suelo mediante tornillos largos. El pabellón está cubierto con una membrana repelente al agua que solo se apoya en los bordes y en el medio del tronco. Las fuerzas de tracción horizontales son grandes aquí correspondientemente.

Ubicación del proyecto

Embajada de Suiza
Richelieus Alle 14
2900 Hellerup
Dinamarca


Palabras clave

Pabellón Madera Madera microlaminada
