Деревянное производственное здание пролётом 26,5 м и площадью 1800 м2, Испания

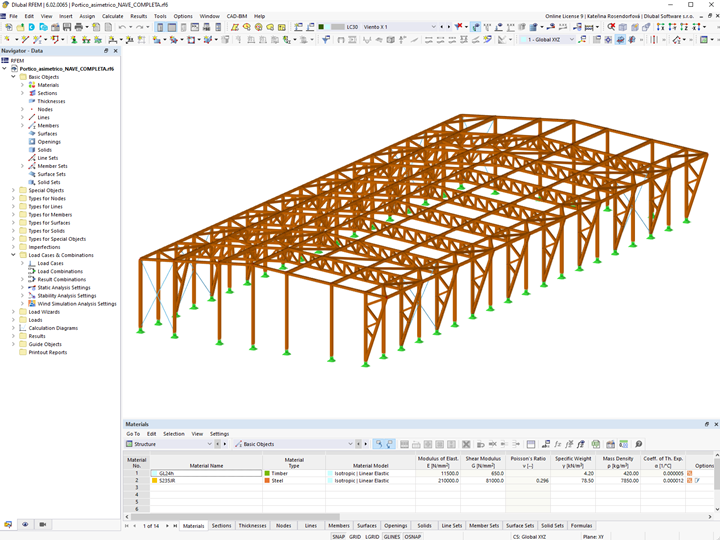

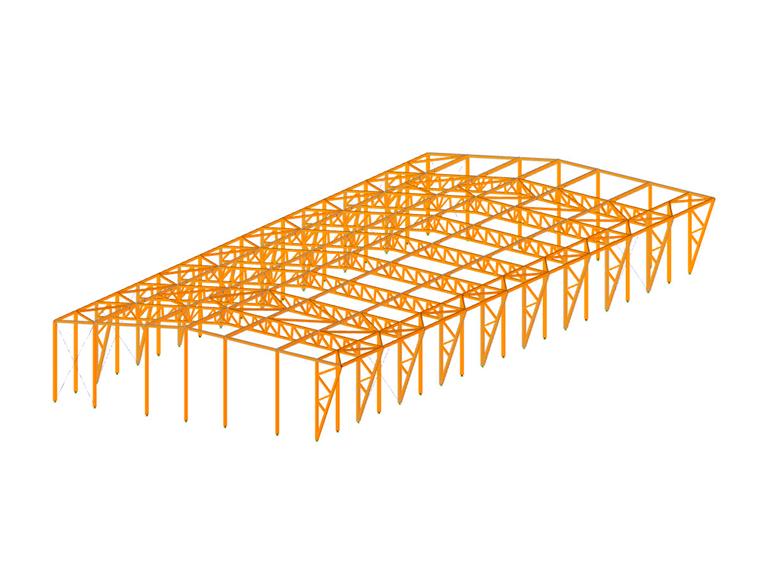

Модель

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

Модель | деревянный производственный склад

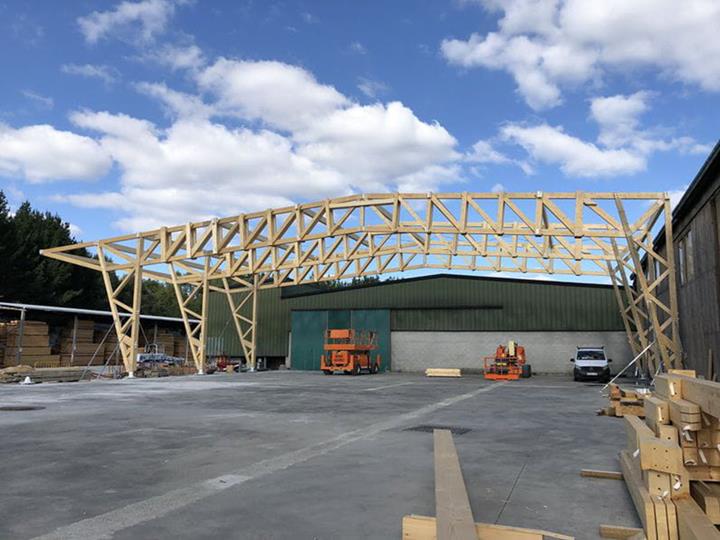

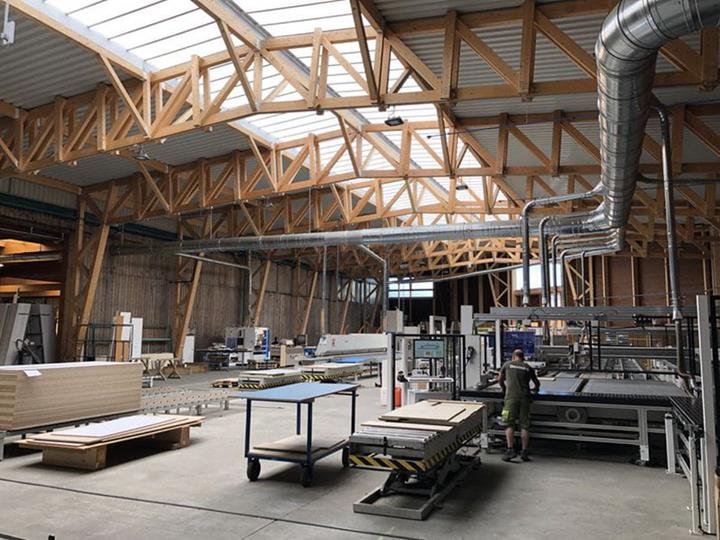

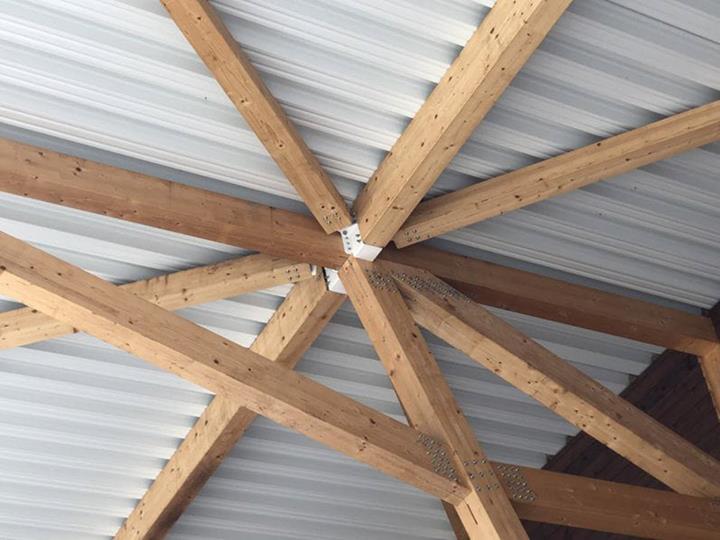

Это здание с пролётом между колоннами 26,5 м и длиной 60 м, спроектированное из одинаковых двухшарнирных рам, выполненными полностью из древесины, с шагом 6,20 м. Свободная высота в самой нижней части, которая совпадает со сторонами, где находятся колонны, составляет 6 метров.

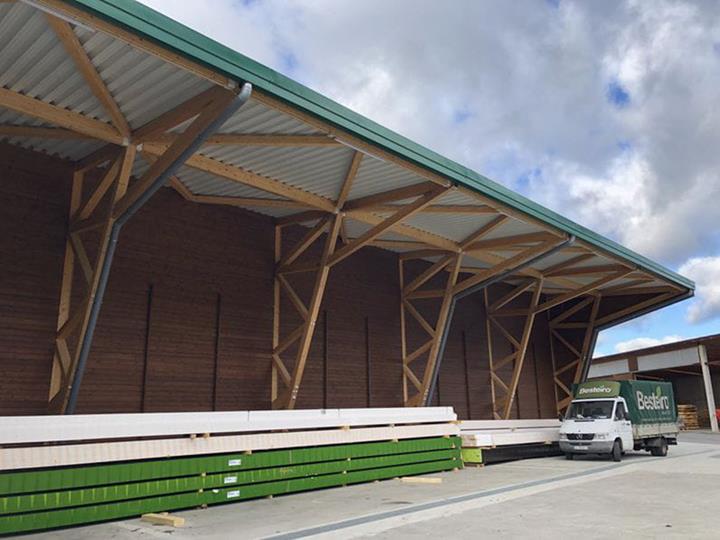

Кроме того, здание имеет боковую консоль длиной 7 м, являющуюся продолжением каждой рамы, с целью получения внешних складских площадей и площади для размещения систем вытяжки воздуха для промышленного оборудования, которое будет установлено внутри.

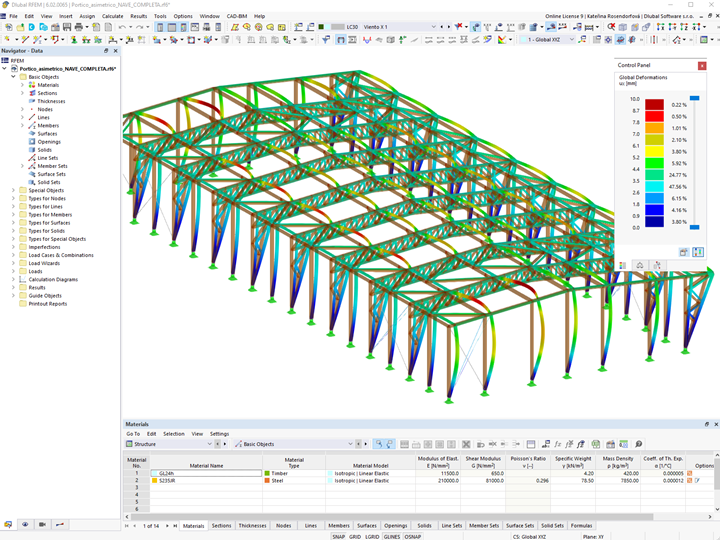

Расчёт конструкций

При проектировании стремились объединить различные требования:

• Конструкция должна быть возведена из обычных конструктивных деревянных стержней, длина которых не превышает 13,5 м, чтобы их можно было перевозить на обычных грузовиках. Кроме того, они должны иметь уменьшенные квадратные типовые размеры (высота x ширина), как это представлено на рынке.
• Снижение потребности в древесине на м² ппри строительстве. Крупные квадратные элементы не использовались.
• Для опоры покрытия также требуется наименьшее соотношение м³ на м² покрытия. Для уменьшения количества прогонов использовалось металлическое покрытие с высоким профилем.
• Конструкция должна быть полностью деревянной. Это предполагает большую сложность, поскольку колонны также выполнены из дерева, что требует тщательного расчёта и проработки как местной устойчивости каждой рамы, так и общей устойчивости конструкции.
