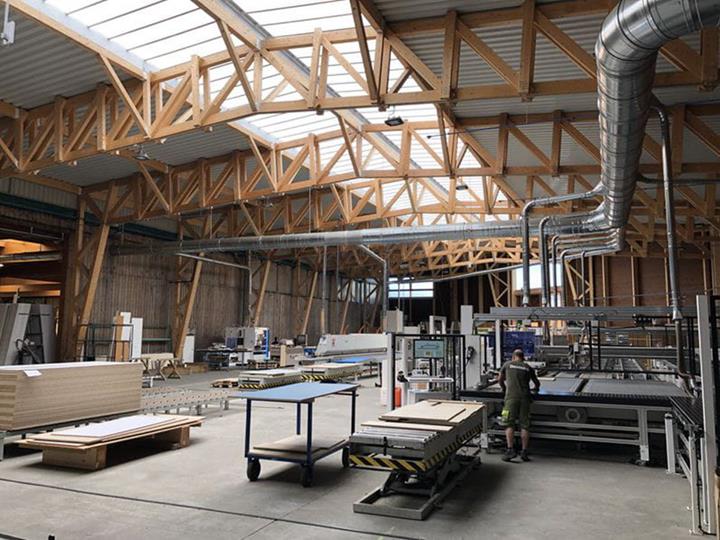

Nave industrial de madera con 26,5 metros de luz y 1.800 m2, España

Nuestro cliente Maderas Besteiro se encargó de la redacción de este proyecto emblemático (diseño y cálculo estructural), pasando por la fabricación de todas las piezas, en control numérico, posterior tratamiento y finalmente la dirección de montaje.

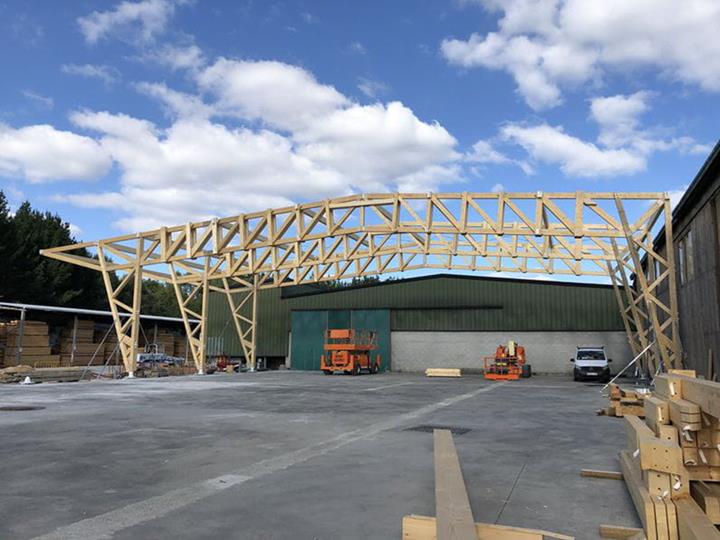

Se trata de una nave que tiene una luz libre entre pilares de 26,5 m y 60 m de longitud, diseñada mediante la repetición de pórticos bi-articulados, íntegramente de madera, separados una distancia de 6,20 entre ellos. La altura libre en la zona más baja, que coincide en los laterales, donde están los pilares, es de 6 metros.

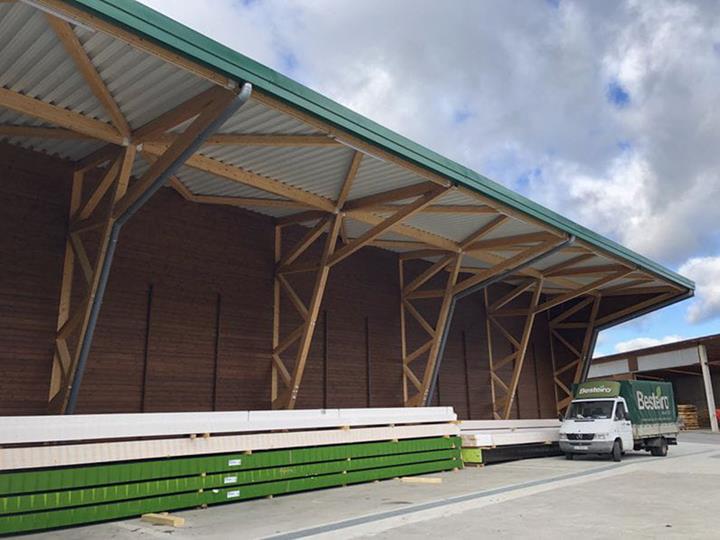

Además, la nave tiene un vuelo lateral, en continuidad de cada pórtico, de 7 m con el objetivo de ganar superficie de almacenaje exterior y zona para albergar los sistemas de extracción de aire de los equipos industriales que se instalarán en su interior.

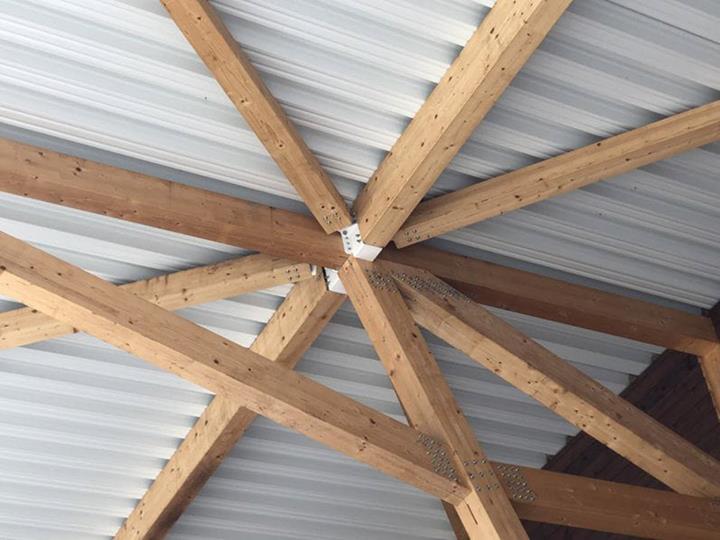

Diseño estructural

En el diseño se han buscado aunar diferentes requisitos:

  • Que la estructura se pudiese construir con barras estructurales de madera comercialmente convencionales, esto son piezas, que no van a exceder en el largo los 13,5 m, lo que significa que pueden ser transportadas en camiones convencionales. Además, su escuadría (alto x ancho) es reducida, comercialmente habitual.
  • Reducir las necesidades de madera por m2 construido. No se han utilizado piezas de gran escuadría.
  • Que el soporte de la cubrición también requiera el menor ratio de m3 por m2 de cubrición. Se ha utilizado una cubrición metálica de perfil elevado que permite reducir el número de correas.
  • Que la estructura fuese íntegramente de madera. Esto supone mayor complejidad ya que, al tener los pilares también de madera, es necesario un cuidadoso análisis y tratamiento de la estabilidad local de cada pórtico y global de la estructura.
Lugar Maderas Besteiro
Carretera Friol, km. 1, 27004 Lugo
España
Diseño, cálculo estructural, fabricación y montaje Maderas Besteiro

maderasbesteiro.com



Especificaciones del proyecto

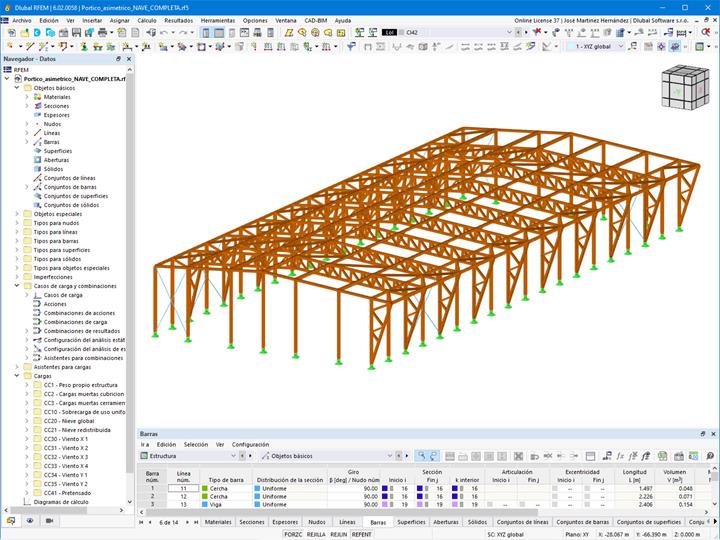

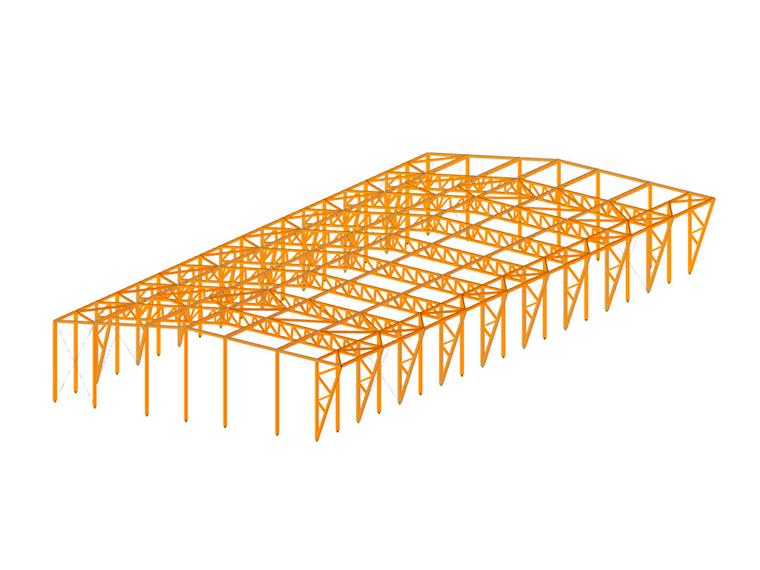

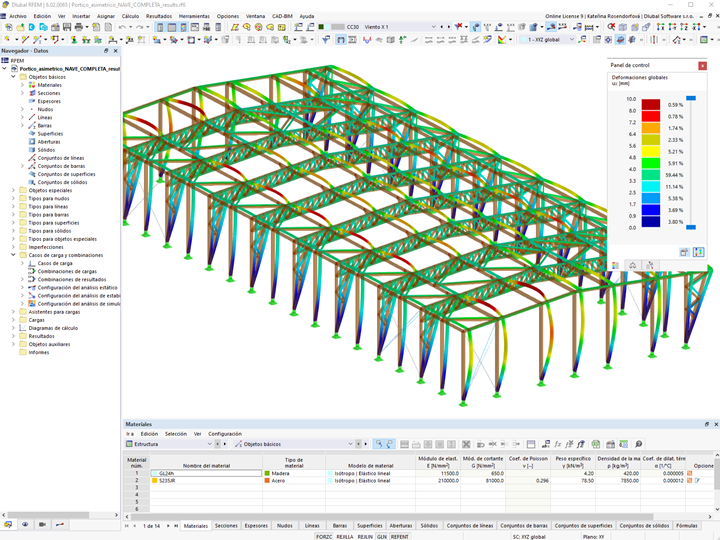

Datos del modelo

Número de nudos 562
Número de líneas 1164
Número de barras 1164
Número de casos de carga 33
Número de combinaciones de resultados 89
Peso completo 39,310 t
Dimensiones (métricas) 29,575 x 66,770 x 8,621 m
Dimensiones (imperiales) 97.03 x 219.06 x 28.28 feet
Versión del programa 5.30.02
