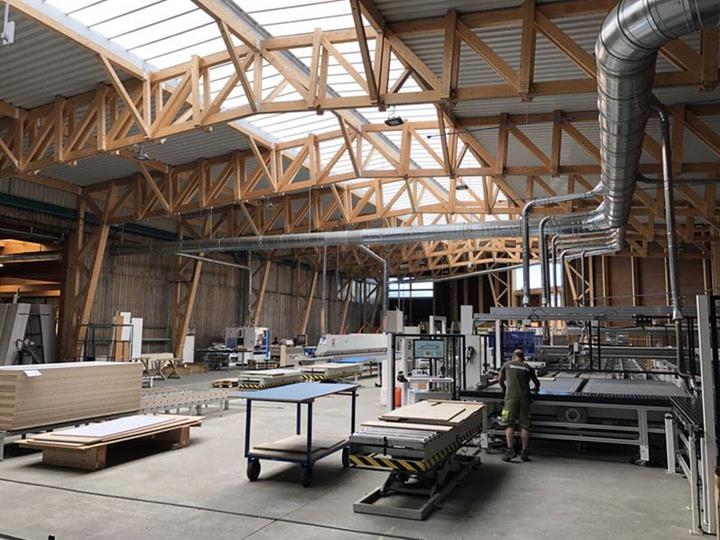

Pavilhão industrial de madeira com um vão 26,5 metros e uma área de 1800 m2, Espanha

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

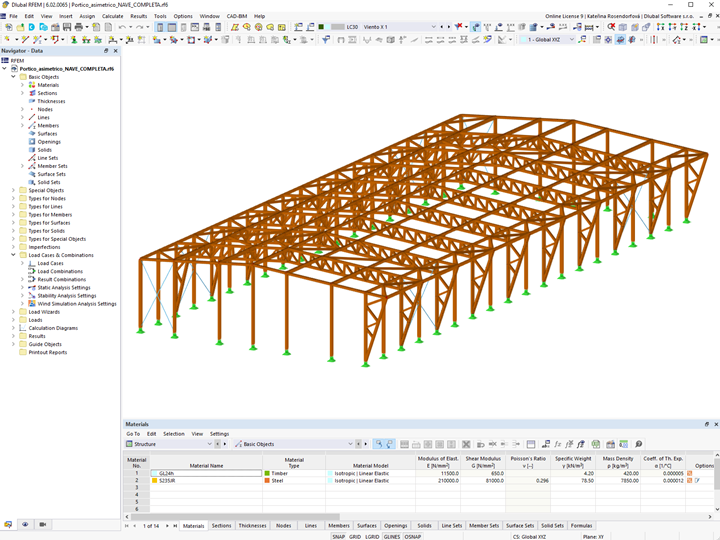

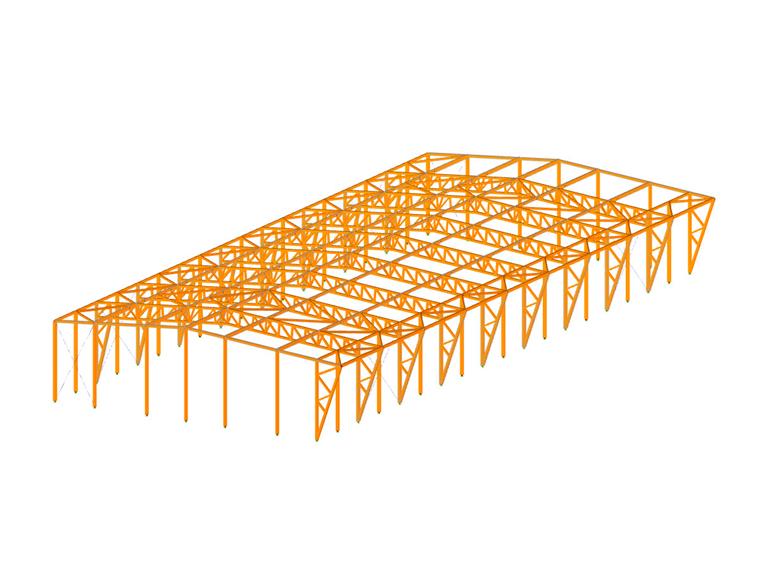

Modelo | Pavilhão industrial de madeira

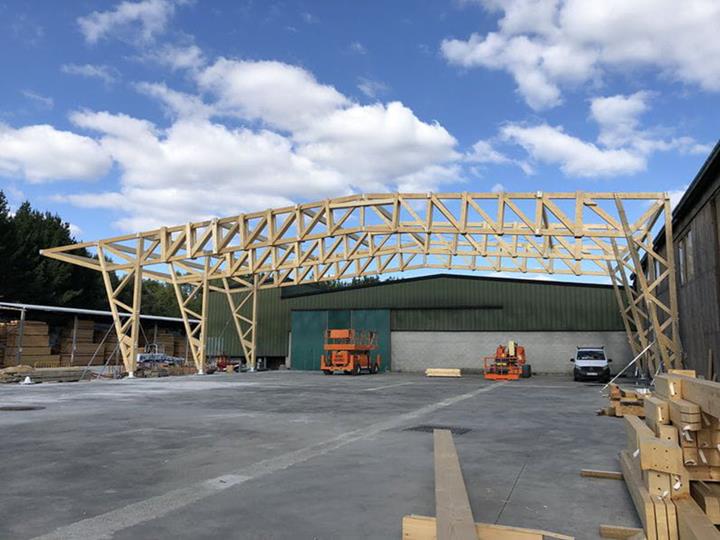

Trata-se de um edifício com um vão livre entre pilares de 26,5 metros e 60 metros de comprimento, constituído por pórticos biarticulados repetidos inteiramente em madeira, dispostos em intervalos de 6,20 metros de distância. O pé-direito na zona mais baixa, que coincide com as laterais, onde estão os pilares, é de 6 metros.

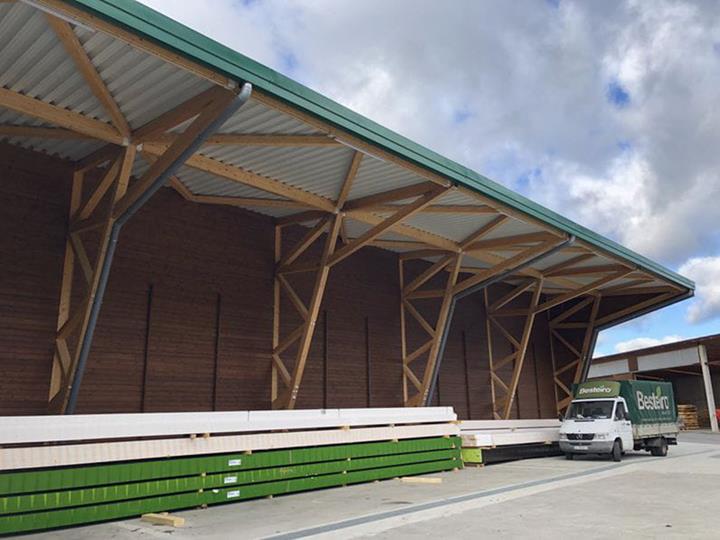

Além disso, o edifício tem um balanço lateral de 7 metros, em continuidade com cada pórtico, com o objetivo de ganhar superfície de armazenamento exterior e uma zona para abrigar os sistemas de extração de ar dos equipamentos industriais que serão instalados no interior.

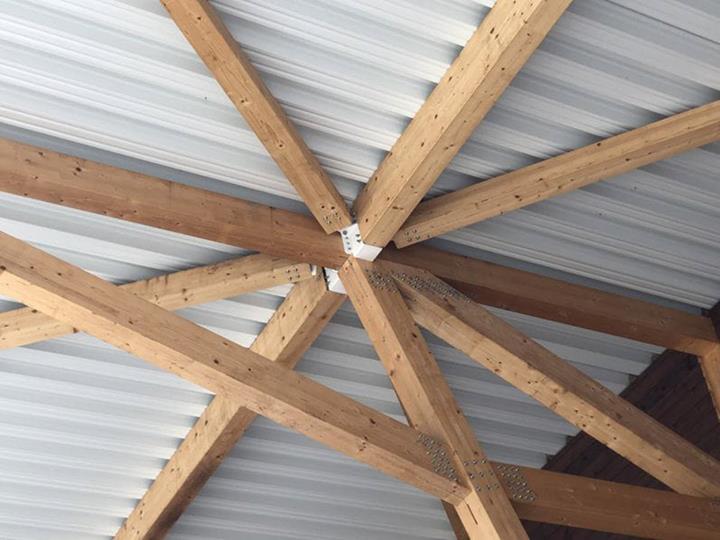

Planeamento estrutural

O dimensionamento procurou combinar diferentes requisitos:

• A estrutura deveria ser construída com madeira disponível comercialmente, ou seja, constituída por peças com um comprimento não superior a 13,5 metros, para poderem ser transportadas em camiões convencionais. Além disso, como é habitual em termos comerciais, deveria ter um alinhamento retangular reduzido (altura x largura).
• A necessidade de madeira por m² construído deveria ser reduzida ao mínimo. Por isso, não foram utilizados elementos quadrados de grandes dimensões.
• O apoio da cobertura também deveria requerer a relação mais baixa de m³ por m² de cobertura. Para isso, foi utilizada uma cobertura metálica de perfil elevado para reduzir o número de madres.

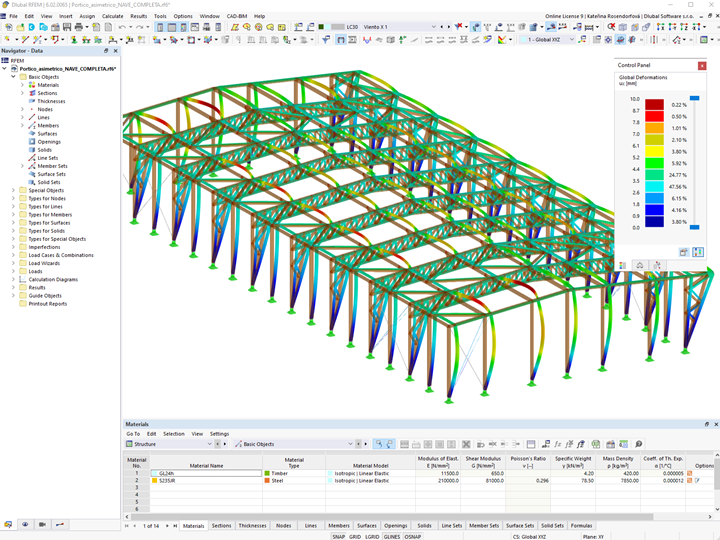

• A estrutura deveria ser feita inteiramente de madeira. Isto implicou uma maior complexidade, uma vez que os pilares também são de madeira, o que obrigou a uma análise e um tratamento cuidadosos da estabilidade local de cada pórtico, bem como da estabilidade global da estrutura.
