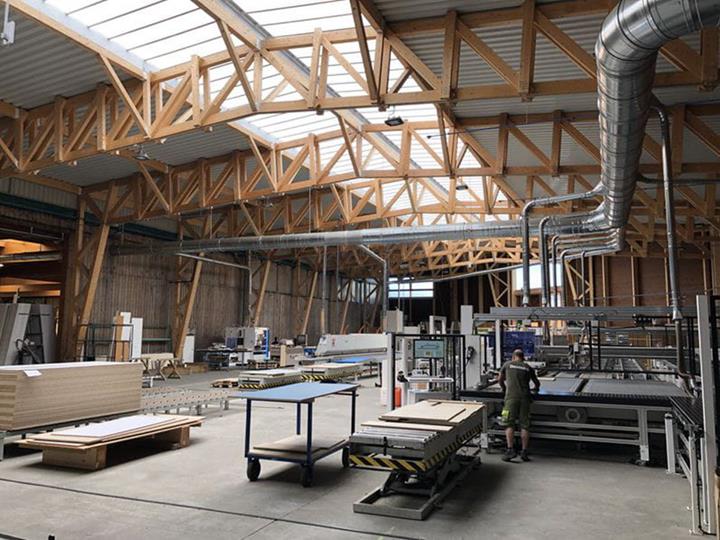

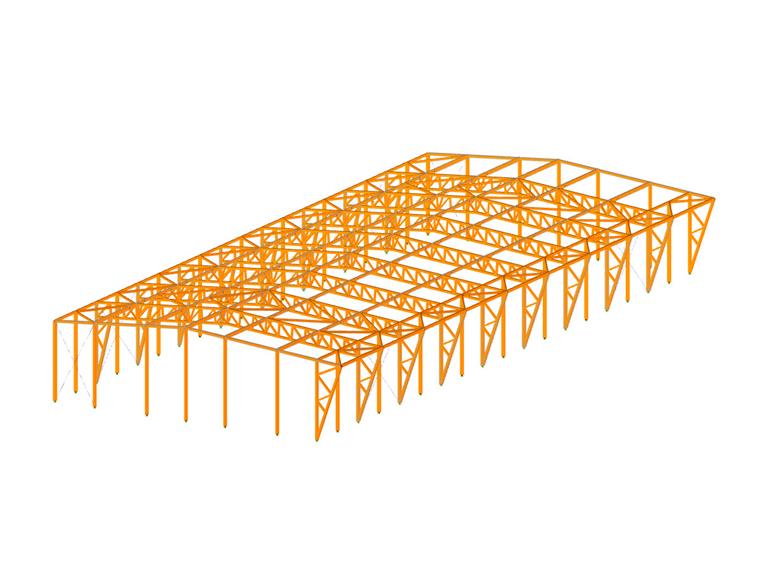

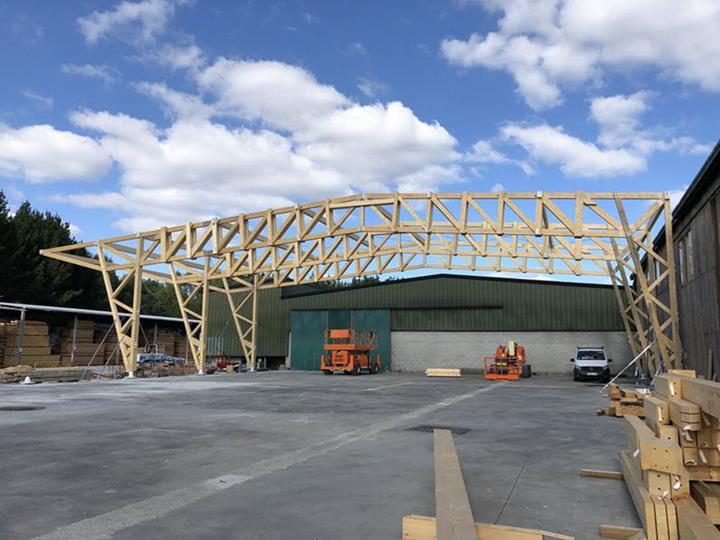

Si tratta di un edificio con una luce libera tra i pilastri di 26,5 m e 60 m di lunghezza, progettato ripetendo telai a doppia cerniera, realizzati completamente in legno, distanziati tra loro di circa 6 m. L'altezza libera in basso, che coincide con i lati con i pilastri, è di 6 metri.
Inoltre, l'edificio ha uno sbalzo laterale di 7 m di lunghezza, come proseguo di ogni telaio, il cui scopo è quello di ottenere un'area esterna di stoccaggio e uno spazio per i sistemi di estrazione dell'aria per le apparecchiature industriali che saranno installate all'interno.

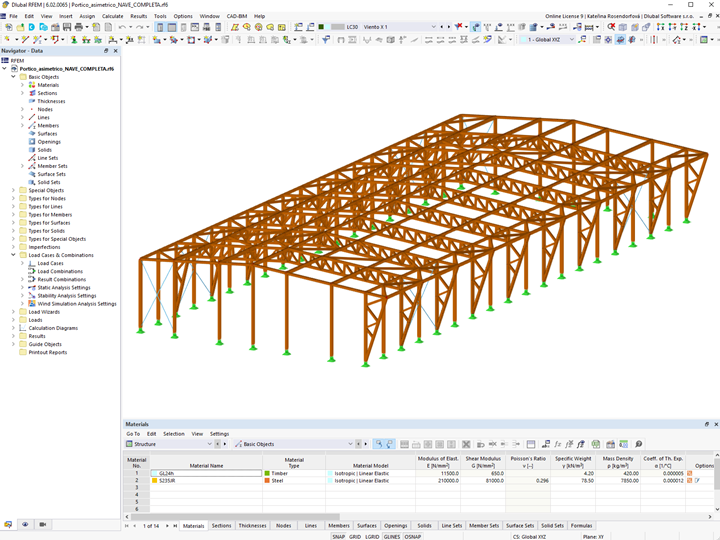

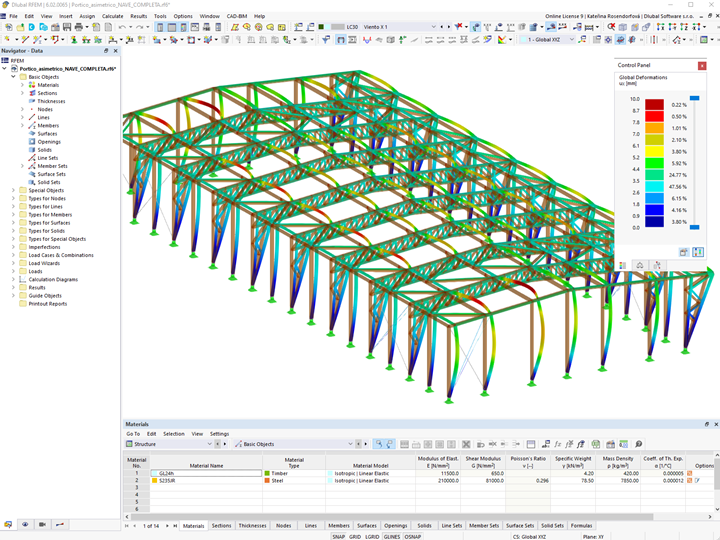

Verifiche strutturali
Il progetto ha cercato di combinare diversi requisiti:

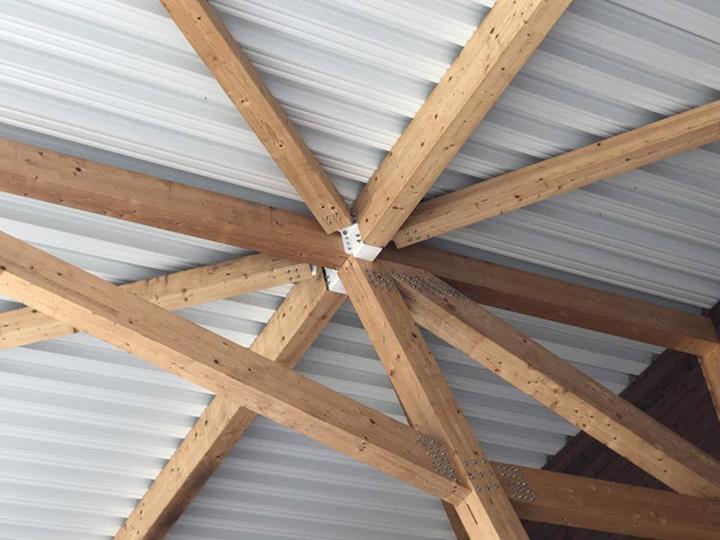

- La struttura dovreva essere costruita con aste strutturali in legname con misure commercialmente standard, cioè pezzi di lunghezza non superiore ai 13,5 m, in modo che possano essere trasportate con camion convenzionali. Inoltre, doveva avere un allineamento quadrato ridotto (altezza x larghezza), come di consueto in commercio.
- Riduzione del fabbisogno di legname per m² costruito. Non sono stati utilizzati elementi rettangolari di grandi dimensioni.
- Il supporto della copertura richiedeva anche il rapporto più basso di m3 per m2 di copertura. Una copertura metallica ad alto profilo è stata utilizzata per ridurre il numero di arcarecci.
- La struttura doveva essere realizzata completamente in legno. Ciò presuppone una maggiore complessità, poiché anche i pilastri sono in legno, il che richiede un'attenta analisi e trattamento della stabilità locale di ciascun telaio, nonché la stabilità globale della struttura.
| Posto | Maderas Besteiro Carretera Friol, km. 1, 27004 Lugo Spagna |
| Progettazione, analisi strutturale, produzione e assemblaggio | Maderas Besteiro |
