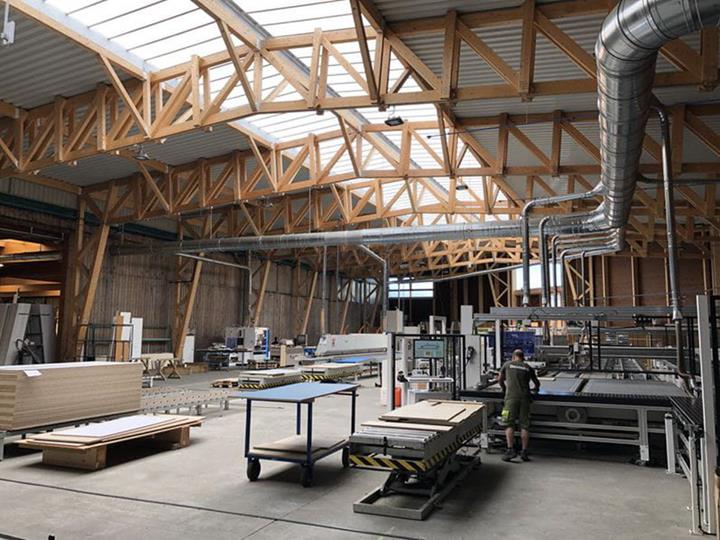

Drewniana hala przemysłowa o rozpiętości 26,5 m i powierzchni 1800 m2, Hiszpania

Naszemu klientowi, Maderas Besteiro, powierzono opracowanie tego charakterystycznego projektu (obliczenia statyczne i projekt konstrukcyjny), od produkcji wszystkich komponentów, poprzez sterowanie numeryczne, obróbkę końcową, aż po zarządzanie montażem.

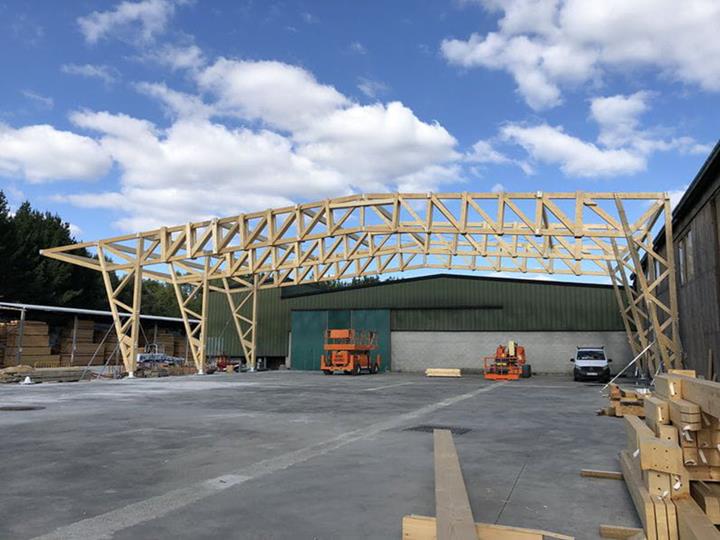

Jest to budynek o rozpiętości między słupami wynoszącej 26,5 m i długości 60 m, który składa się z całkowicie drewnianych ram o podwójnych przegubach, umieszczonych w regularnej odległości 6,20 m od siebie. Wysokość w świetle w najniższym obszarze, który odpowiada bokom ze słupami, wynosi 6 metrów.

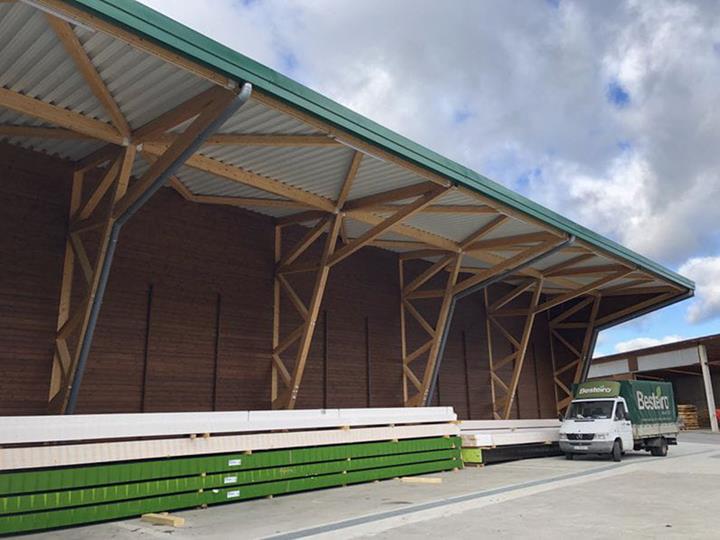

Ponadto, budynek posiada poziomo biegnący wspornik o długości 7 m, który jest połączony z poszczególnymi ramami i ma na celu stworzenie zewnętrznej przestrzeni magazynowej oraz przestrzeni dla systemów wentylacyjnych urządzeń przemysłowych znajdujących się wewnątrz.

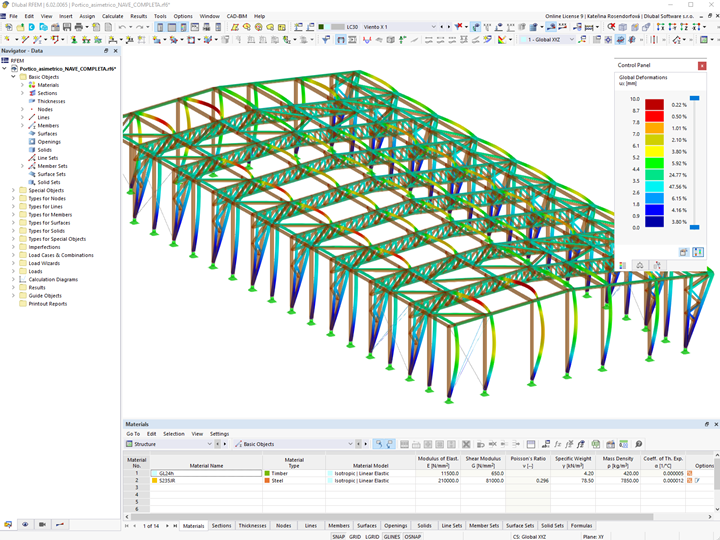

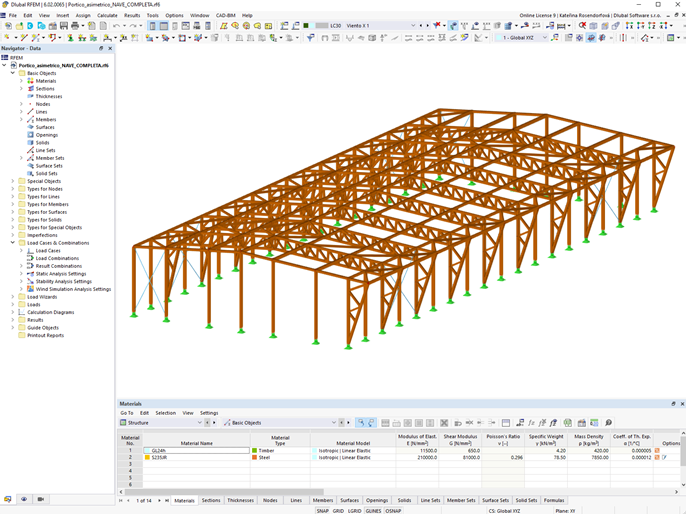

Obliczenia konstrukcyjne

W projekcie starano się spełnić różne wymagania:

  • Konstrukcja miała być zbudowana przy użyciu tradycyjnych drewnianych prętów konstrukcyjnych, są to elementy, których długość nie przekroczy 13,5 m, co oznacza, że można je transportować zwykłymi ciężarówkami. Ponadto, ich profil powinien być zredukowany (wysokość x szerokość).
  • Dzięki temu zmniejszono ilość drewna na m² potrzebnego do wzniesienia konstrukcji.  Nie zastosowano żadnych dużych kwadratowych elementów.
  • Podpora pokrycia wymaga również najniższego stosunku m3 na m2. Aby zredukować liczbę płatwi, zastosowano wysokoprofilową okładzinę metalową.

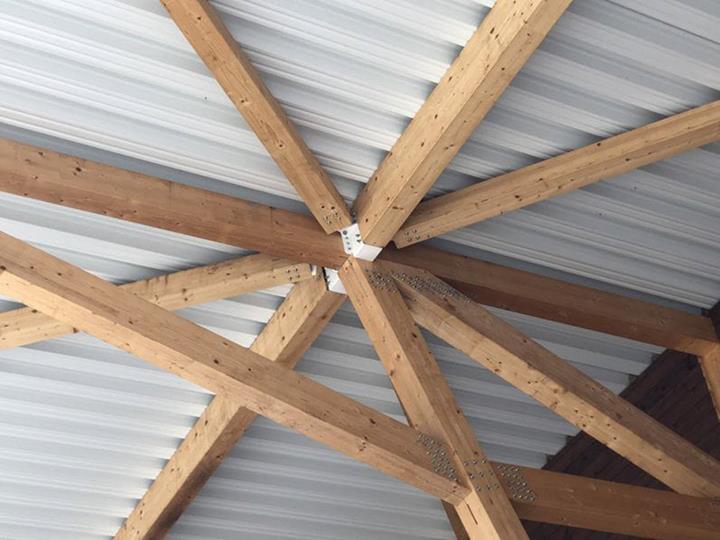

  • Konstrukcja powinna zostać wykonana w całości z drewna. Konieczne było zatem przyjęcie kompleksowego podejścia, ponieważ filary są również wykonane z drewna, co wymaga dokładnej analizy i oceny lokalnej stateczności każdej ramy oraz ogólnej stateczności konstrukcji.
Miejsce Maderas Besteiro
Carretera Friol, km. 1, 27004 Lugo
Hiszpania
Projektowanie, obliczenia statyczno-wytrzymałościowe, produkcja i montaż Besteiro Woods

maderasbesteiro.com



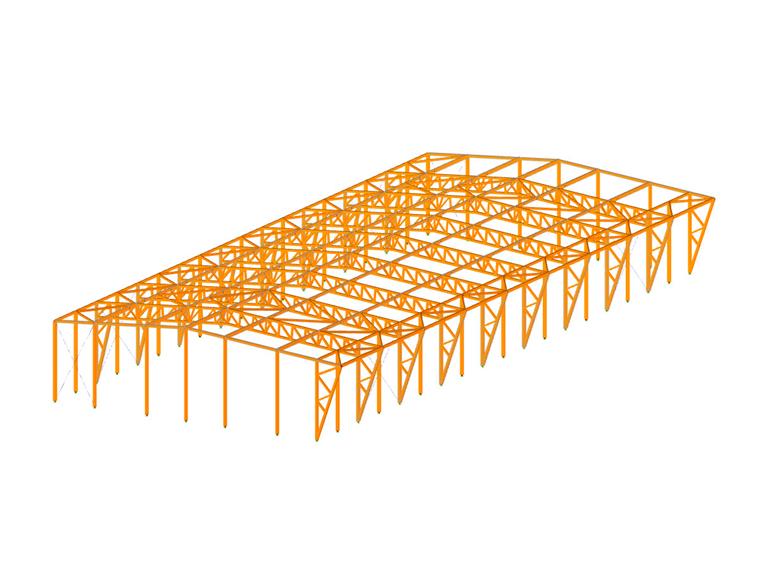

Specyfikacja projektu

Dane modelu

Liczba węzłów 562
Liczba linii 1164
Liczba prętów 1164
Ilość przypadków obciążenia 33
Liczba kombinacji wyników 89
Ciężar całkowity 39,310 t
Wymiary (metryczne) 29,575 x 66,770 x 8,621 m
Wymiary (imperialne) 97.03 x 219.06 x 28.28 feet
Wersja programu 5.30.02
