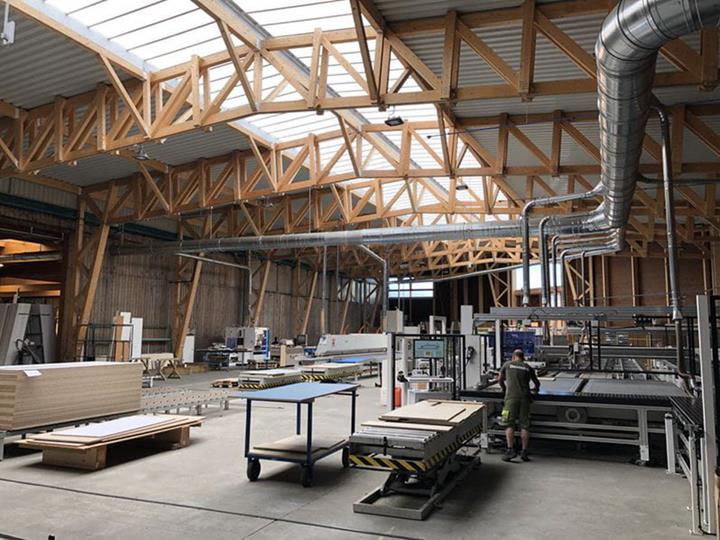

Entrepôt industriel en bois d'une portée de 26,5 mètres et de 1 800 m2, Espagne

Notre client Maderas Besteiro s'est chargé de la rédaction de ce projet emblématique (études et calcul de structure), en passant par la fabrication de toutes les pièces, la commande numérique, les traitements ultérieurs et enfin la direction du montage.

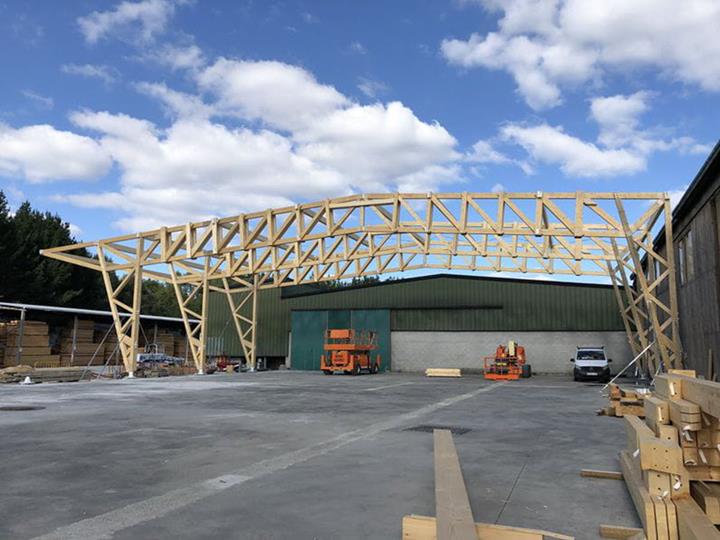

Il s'agit d'un entrepôt avec une travée libre entre des piliers de 26,5 m et 60 m de long. Le bâtiment a été conçu avec plusieurs portiques bi-articulés, entièrement en bois et disposés à 6,20 m de distance. La hauteur libre dans la zone la plus basse, qui coïncide avec les côtés où se trouvent les piliers, est de 6 mètres.

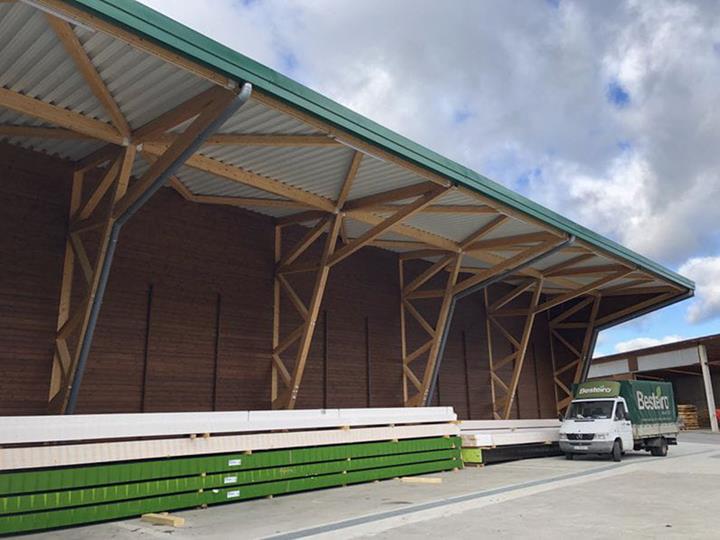

De plus, le bâtiment est doté d'un porte-à-faux latéral de 7 m de côté, en continuité avec chaque portique. Le but était d'obtenir un espace de stockage extérieur et un espace pour abriter les systèmes d'extraction d'air des équipements industriels qui seront installés à l'intérieur.

Calcul de structure

Cette conception a cherché à combiner différentes exigences :

  • la structure devait être construite avec des barres structurelles en bois commercialement conventionnelles. Autrement dit : des pièces d'une longueur maximale de 13,5 m, afin de pouvoir être transportées dans des camions conventionnels. De plus, son carré (hauteur x largeur) est réduit, ce qui est habituel dans le commerce.
  • les besoins en bois par m2 construit devaient être réduits. Les grands éléments carrés n'ont pas été utilisés.
  • le support du revêtement nécessitait le plus petit rapport de m3 par m2 de toiture. Une couverture métallique à haut profil a été utilisée pour réduire le nombre de pannes.

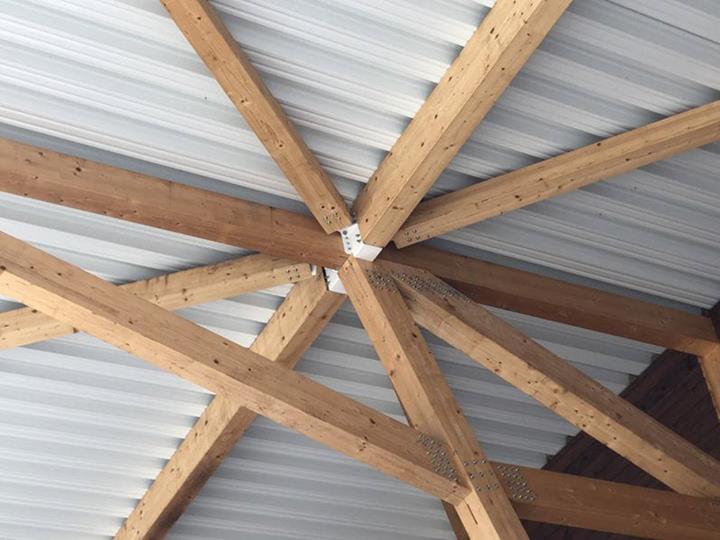

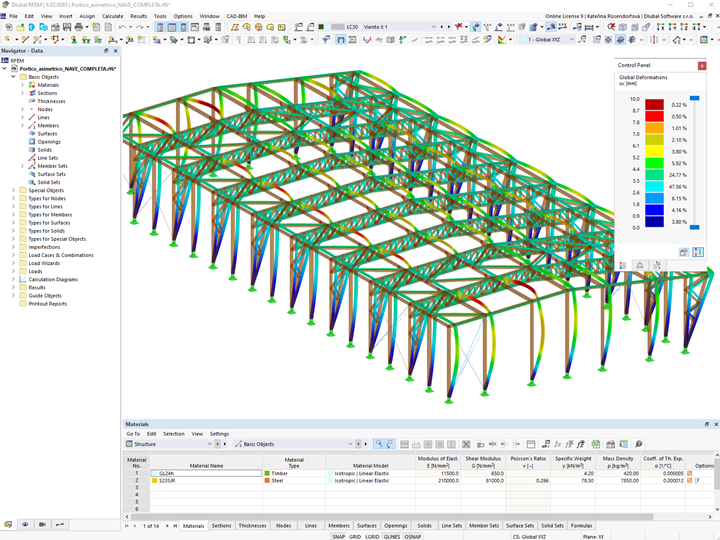

  • que la structure soit entièrement en bois. Cette exigence était très complexe car, les piliers étant également en bois, il était nécessaire d’analyser et de traiter soigneusement la stabilité locale de chaque portique ainsi que de la stabilité globale de la structure.
Position Maderas Besteiro
Carretera Friol, km. 1, 27004 Lugo
Espagne
Conception, calcul de structure, fabrication et montage Maderas Besteiro

maderasbesteiro.com



Spécifications du projet

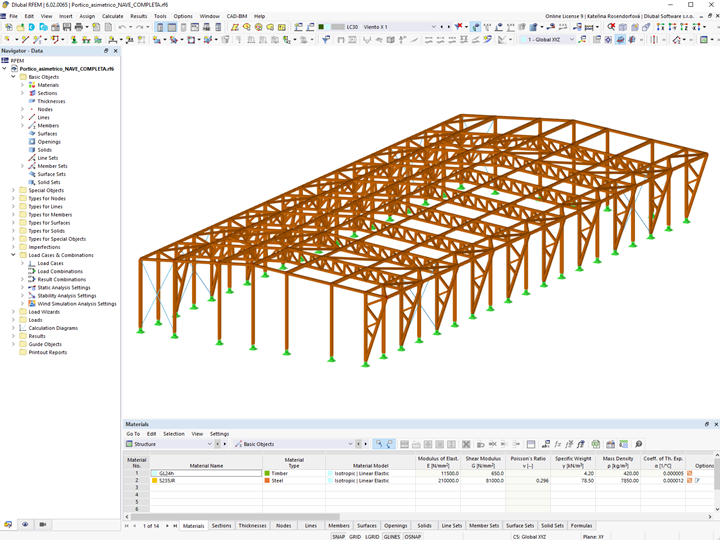

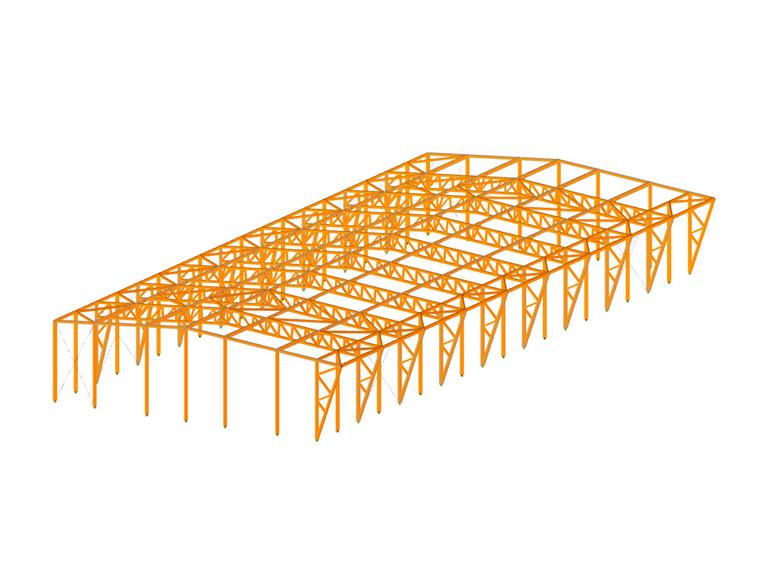

Données de modèle

Nombre de nœuds 562
Nombre de lignes 1164
Nombre de barres 1164
Nombre de cas de charge 33
Nombre de combinaisons de résultats 89
Poids total 39,310 t
Dimensions (métrique) 29,575 x 66,770 x 8,621 m
Dimensions (impériales) 97.03 x 219.06 x 28.28 feet
Version du logiciel 5.30.02
