Industriehalle aus Holz mit 26,5 m Spannweite und 1.800 m2, Spanien

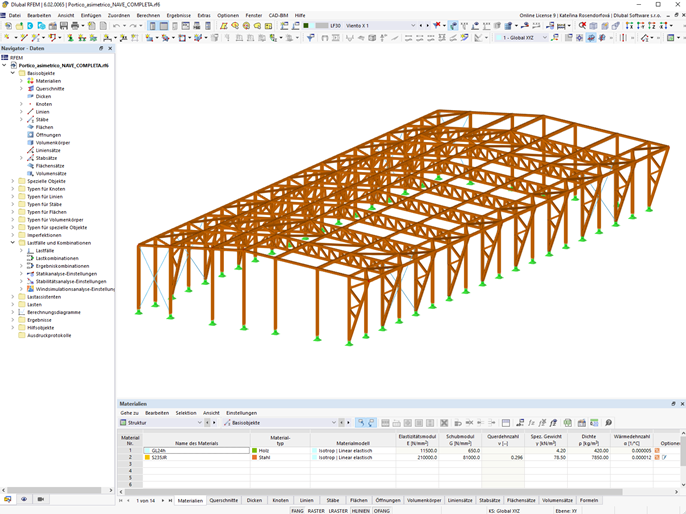

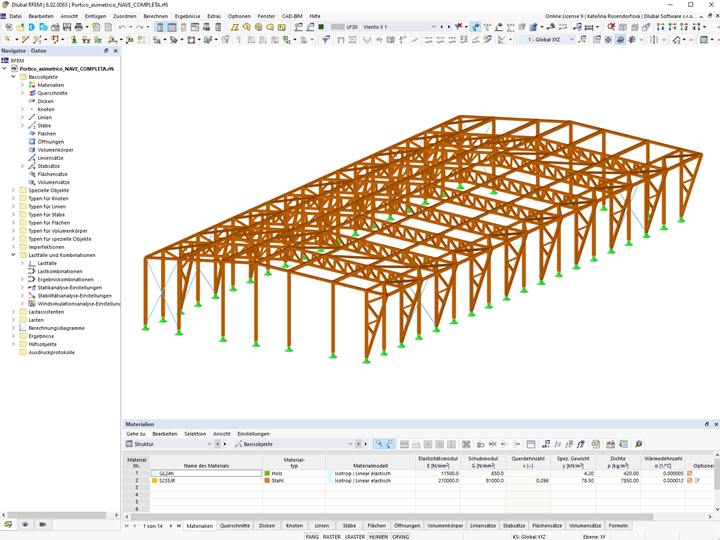

Modell

3D-Modell

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

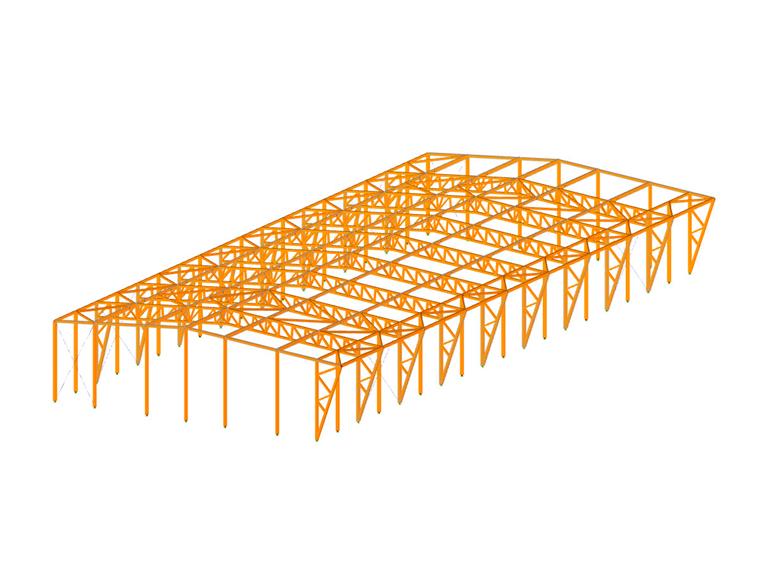

Modell | Industriehalle aus Holz

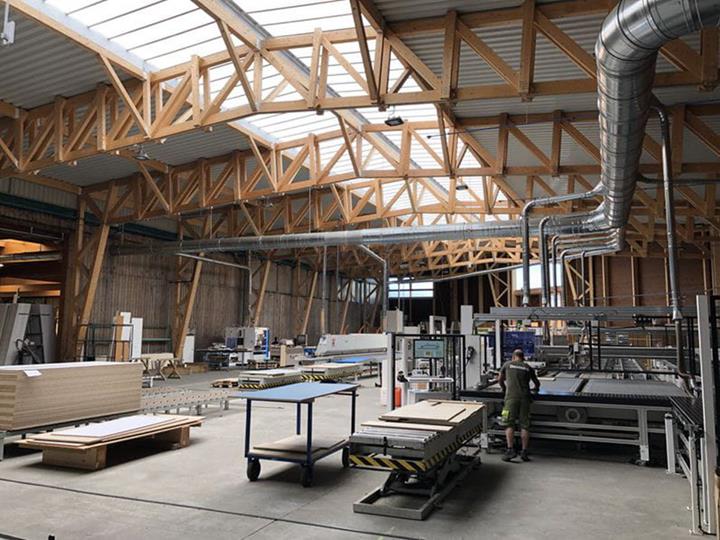

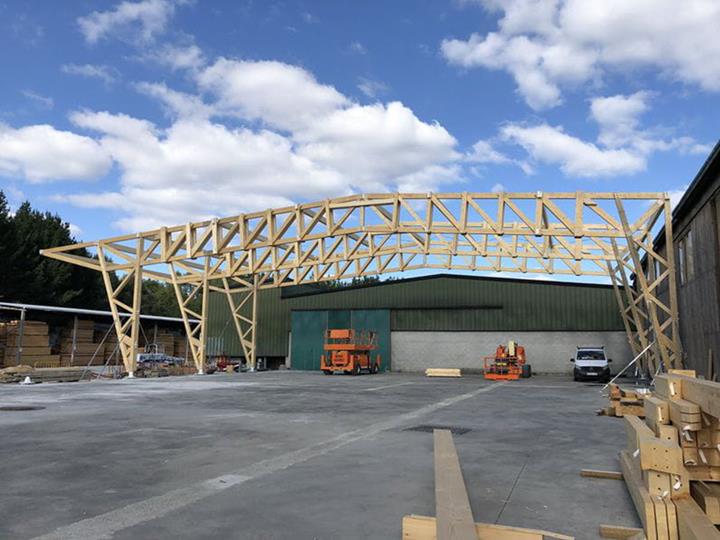

Es handelt sich um ein Gebäude mit einer freien Spannweite zwischen den Pfeilern von 26,5 m und 60 m Länge, das aus sich wiederholenden, vollständig aus Holz gefertigten Zweigelenkrahmen besteht, die durch einen Abstand von 6,20 m voneinander getrennt sind. Die freie Höhe im untersten Bereich, der mit den Seiten mit den Pfeilern zusammenfällt, beträgt 6 Meter.

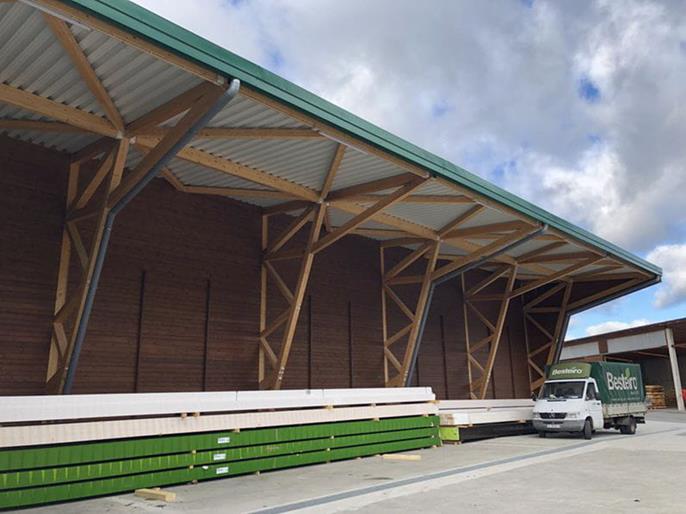

Darüber hinaus verfügt das Gebäude über einen seitlichen Ausleger mit einer Länge von 7 m, der in Kontinuität mit jedem Rahmen steht und dessen Zweck es ist, einen Außenlagerbereich und einen Raum für die Abluftsysteme der Industrieanlagen zu schaffen, die im Inneren installiert werden sollen.

Tragwerksplanung

Es wurde versucht, verschiedene Anforderungen zu vereinen:

• Das Bauwerk sollte mit Stäben aus handelsüblichem Bauholz gebaut werden, d.h. aus Stücken mit einer Länge von nicht mehr als 13,5 m, so dass sie mit herkömmlichen Lastwagen transportiert werden können. Außerdem sollte es, wie handelsüblich, eine reduzierte quadratische Ausrichtung (Höhe x Breite) haben.
• Dadurch wird der Bedarf an Holz pro verbautem m² reduziert. Große viereckige Elemente wurden nicht verwendet.
• Die Stützung der Überdeckung erfordert auch das niedrigste Verhältnis von m³ Holzdeckung zu m² des Daches. Um die Anzahl der Pfetten zu reduzieren, wurde eine hochprofilige Metallverkleidung verwendet.
• Die Struktur sollte vollständig aus Holz bestehen. Dies setzt eine größere Komplexität voraus, da die Pfeiler ebenfalls aus Holz bestehen, was eine sorgfältige Analyse und Bearbeitung der lokalen Stabilität jedes Rahmens sowie der globalen Stabilität der Struktur erfordert.
