Деревянная кровля со складчатыми пластинами в городе Аноэта, Испания
Проект заказчика

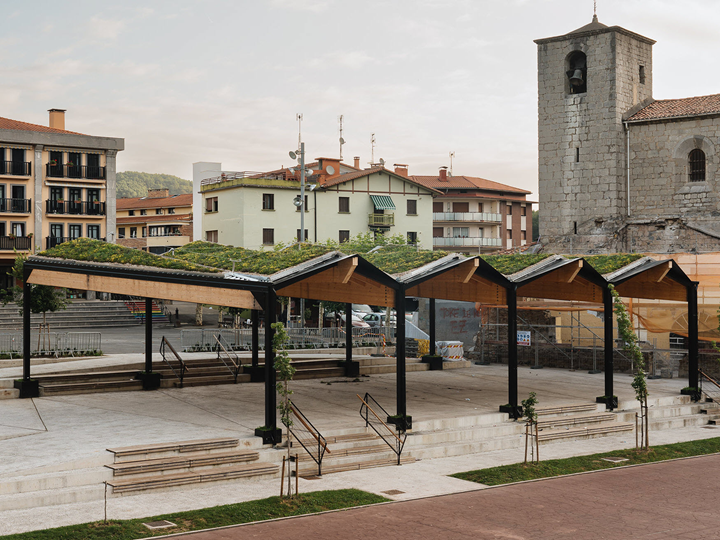

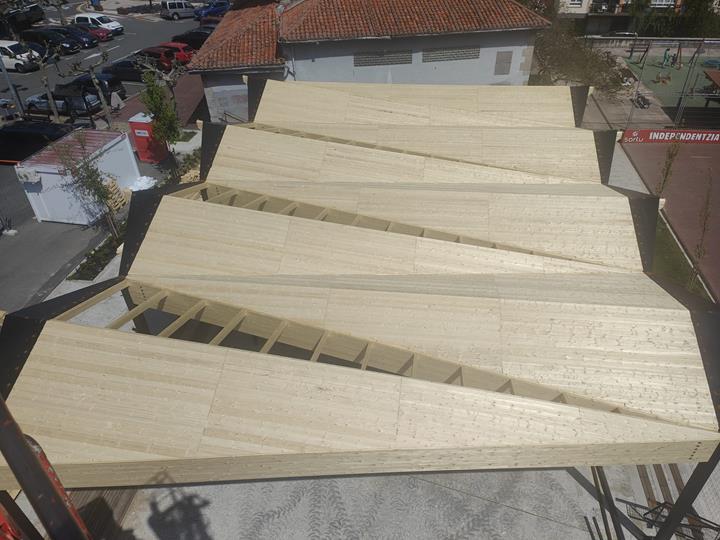

Компания Madergia, испанский клиент Dlubal Software, представляет этот прекрасный проект, разработанный архитектурной студией ZÜR Studio, которая выполняла расчёт, изготовление, поставку и монтаж деревянных конструкций. Это пергола со складчатыми пластинами, расположенная на открытом общественном пространстве в городе Аноэта.
| Архитектура |
Студия ZÜR
|
| Статический расчёт |
Madergia, эффективное строительство с использованием древесины Ансоан (Наварра), Испания
|
| Строительство | CONSTRUCCIONES APLIBUR, S.L. |

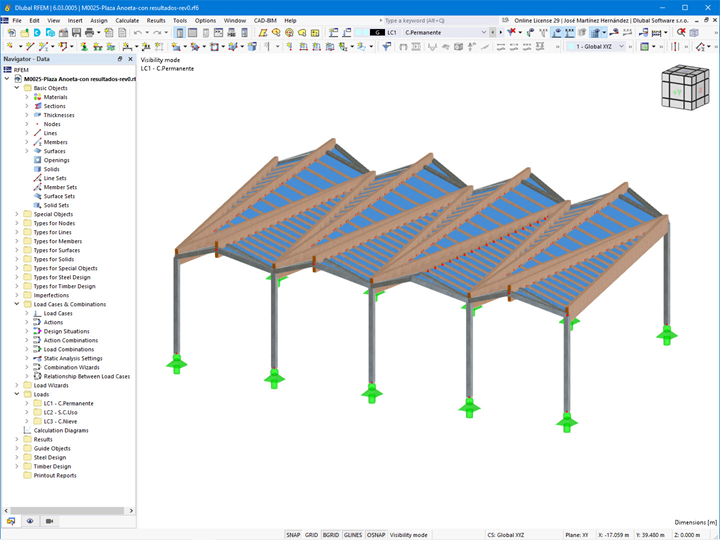

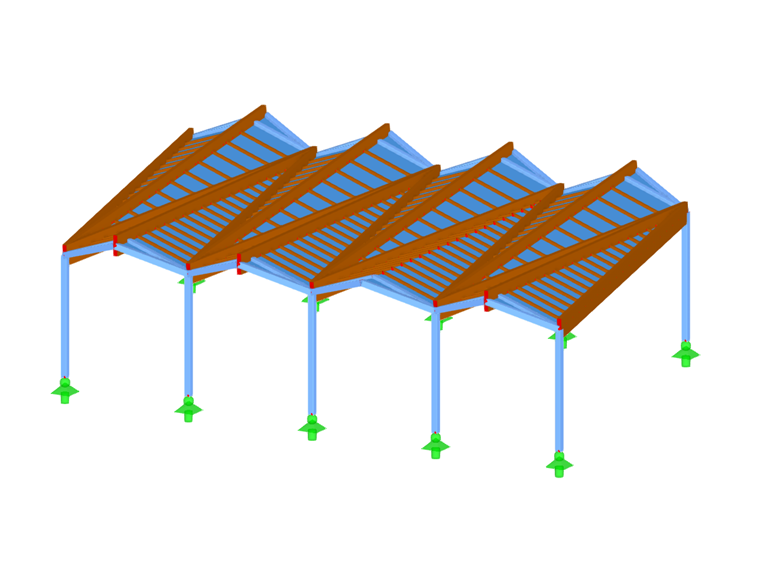

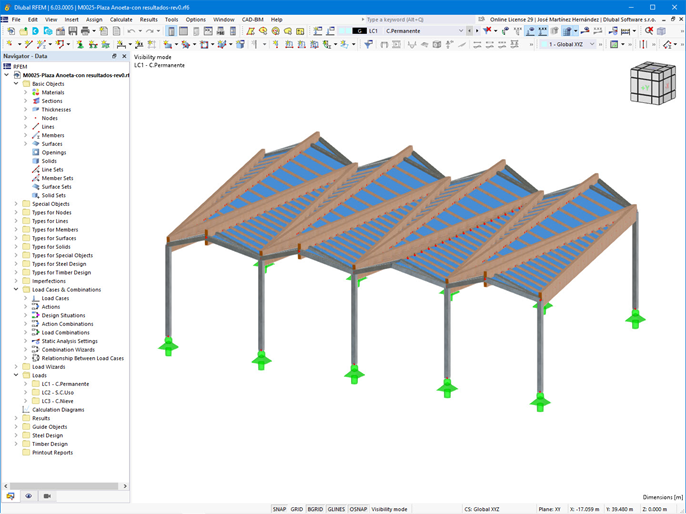

Модель

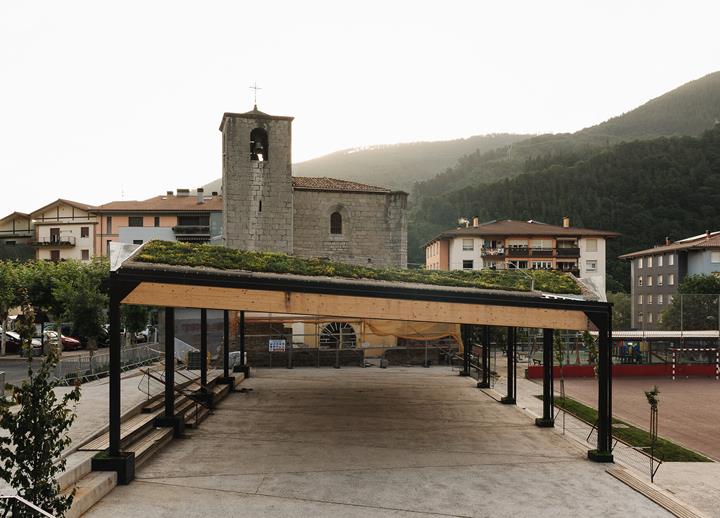

Конструкция
В плане кровля имеет ширину 20 м и длину 15 м, а еёе уклон варьируется от 6% до 35%. Конструкция, состоящая из клеёного бруса GL24h, опирается на отдельностоящие пилообразные стальные рамы пролётом около 13 м. Шаг колонн каркаса по длине крыши составляет 5,0 м. Вальмовые и ендовные стропила соединены со стальными рамами шарнирными опорами.

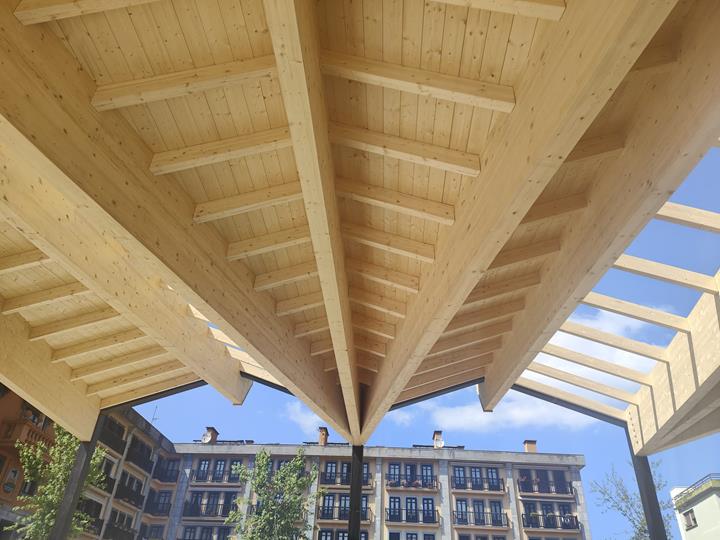

На некоторых складчатых пластинах отдельные стропила расположены с шагом 0,65 м, закрепляются шпунтованными досками и образуют покрытие зеленой крыши, а другие стропила под этими пластинами располагаются отдельго с шагом 1 м, поддерживая покрытие из поликарбоната для улучшения естественного освещения.

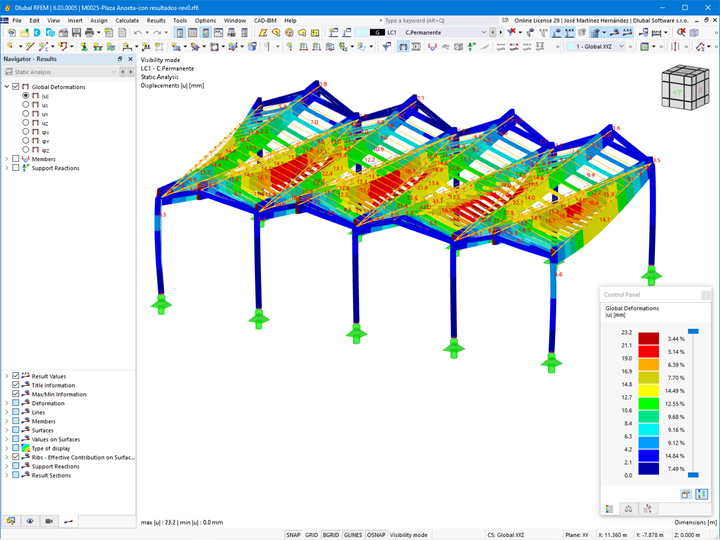

Статический расчёт
Расчёт конструкции по предельным состояниям по несущей способности как в нормальной ситуации, так и при пожаре, и по предельным состояничм по пригодности к эксплуатации, выполнялись в соответствии с испанским Основным документом по безопасности деревянных конструкций (DB-SE-M) от апреля 2009 г. и Основновным документом по пожарной безопасности (DB-SI) от февраля 2010 г., которые относятся к действующим техническим строительным нормам.

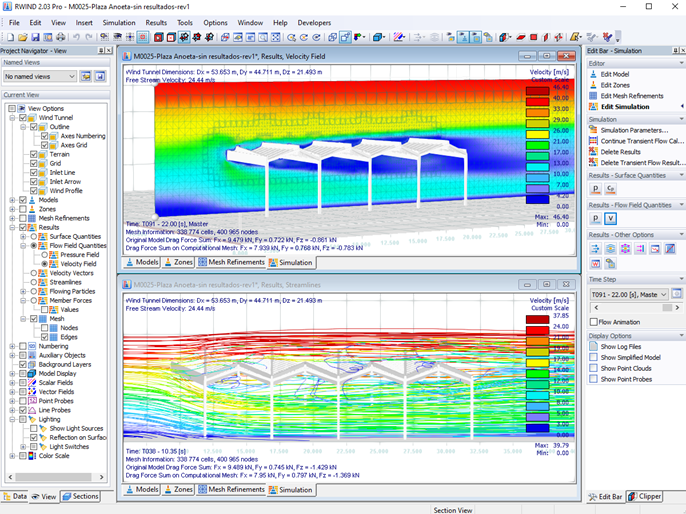

Компьютерные программы, использованные при расчете:
- самостоятельно разработанные таблицы до и после обработки
- Cadwork V29 - программа автоматизированного проектирования
- Dlubal RFEM 6.02 - программа для расчёта и проектирования конструкций
