Toiture plissée en bois à Anoeta, Espagne

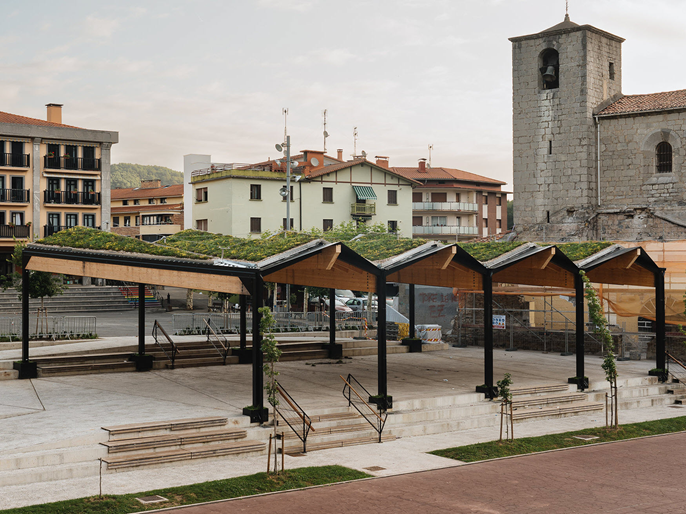

Madergia, client de Dlubal Software, nous présente ce beau projet, conçu par ZÜR Studio. Les ingénieurs ont été responsables du calcul de structure, de la fabrication, de la livraison et de la construction de cette structure bois. Il s'agit d'une pergola à toiture plissée installée sur la place du village d'Anoeta, dans le Pays-Basque espagnol.

Structure

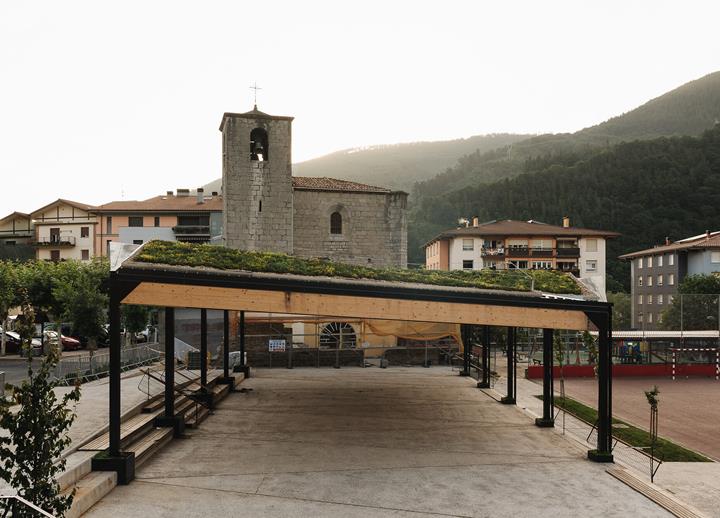

En plan, la toiture fait 20 m de large et 15 m de long avec une pente comprise entre 6 et 35 %. La structure en bois lamellé-collé GL24h est supportée par des portiques en acier autoporteurs en dents de scie sur une portée d'environ 13 m. Les piliers de l'ossature le long de la toiture sont espacés de 5 m. Les chevrons sont reliés par des articulations à l'ossature acier.

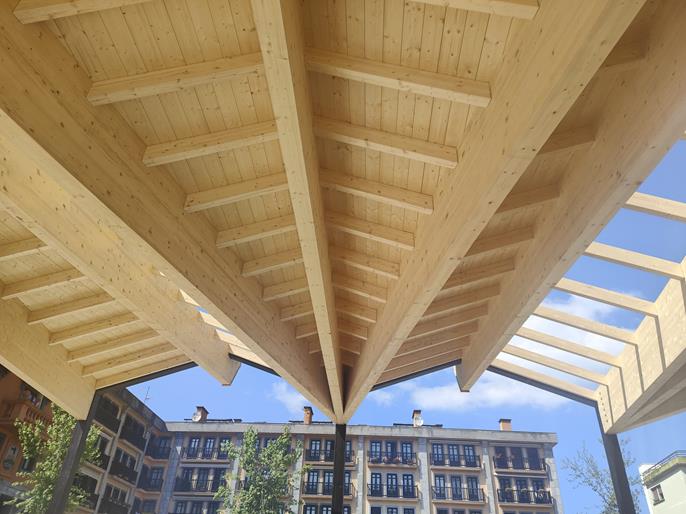

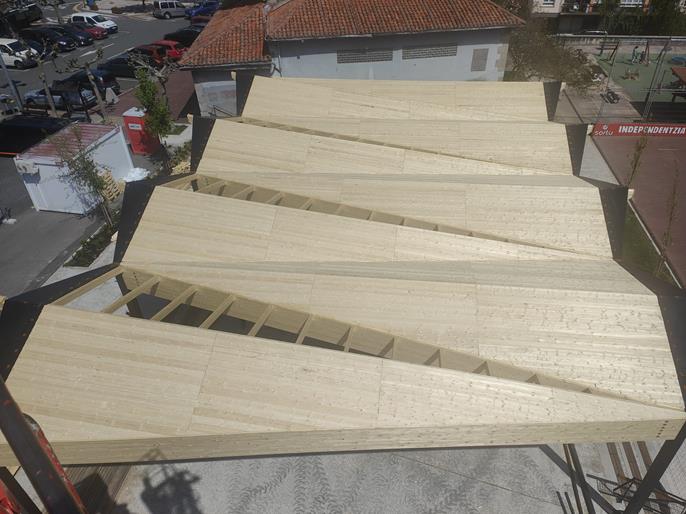

Sous certaines surfaces de plis, se trouvent des chevrons espacés de 65 cm, fixés par des assemblages à tenons et mortaises, qui soutiennent une toiture végétalisée. Certains chevrons sont espacés d'un mètre, et soutiennent une couverture en polycarbonate pour laisser passer un éclairage naturel.

Vérification

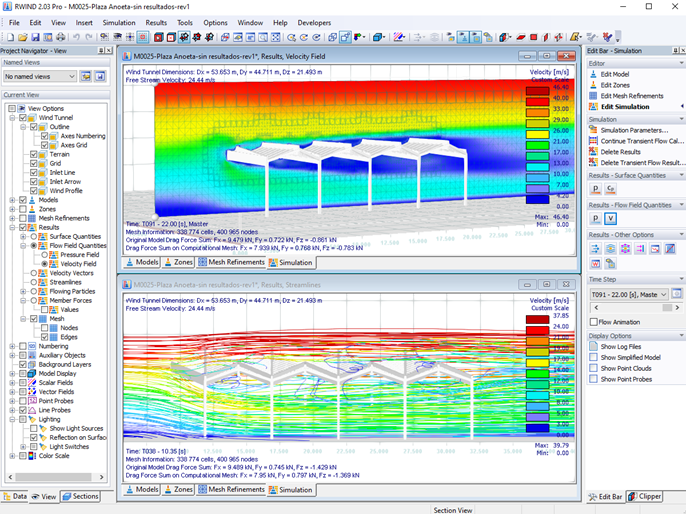

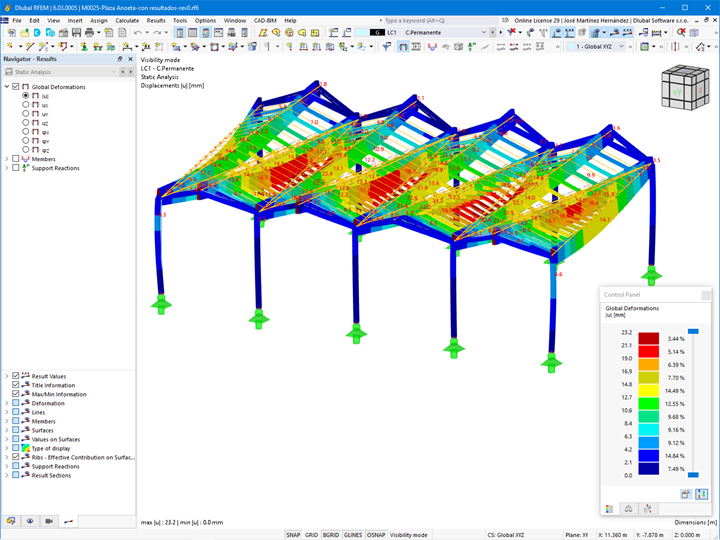

Le calcul de structure aux états limites ultimes et aux états limites de feu ainsi qu'aux états limites de service ont été calculées selon le document de base pour la sécurité des structures en bois (DB-SE-M) d'avril 2009 et le document sur la sécurité au feu (DB-SI) de février 2010, appartenant au code technique du bâtiment en vigueur.

Logiciels informatiques utilisés pour le calcul :

  • Feuilles de calcul personnalisées pour le pré-traitement et le post-traitement.
  • Programme de conception assistée par ordinateur Cadwork V29

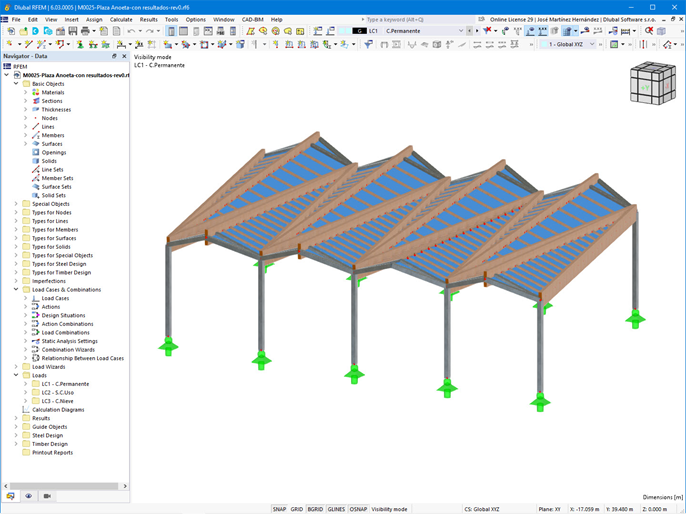

  • Logiciel de calcul de structure RFEM 6.02 de Dlubal Software
Position
Anoeta
20270, Gipuzkoa
Espagne
Architecture
Studio ZÜR
Calcul de structure :
Madergia, construction efficace en bois
Ansoáin (Navarre), Espagne
Construction CONSTRUCCIONES APLIBUR, S.L.


Spécifications du projet

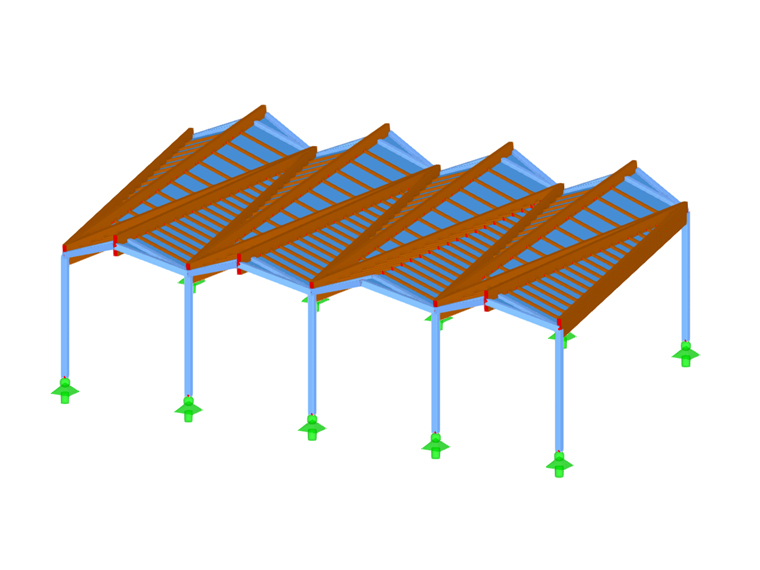

Données de modèle

Nombre de nœuds 455
Nombre de lignes 343
Nombre de barres 343
Nombre de surfaces 16
Nombre de solides 0
Nombre de cas de charge 3
Nombre de combinaisons de charges 9
Nombre de combinaisons de résultats 0
Poids total 18,945 t
Dimensions (métrique) 31,282 x 9,384 x 22,297 m
Dimensions (impériales) 102.63 x 30.79 x 73.15 feet
