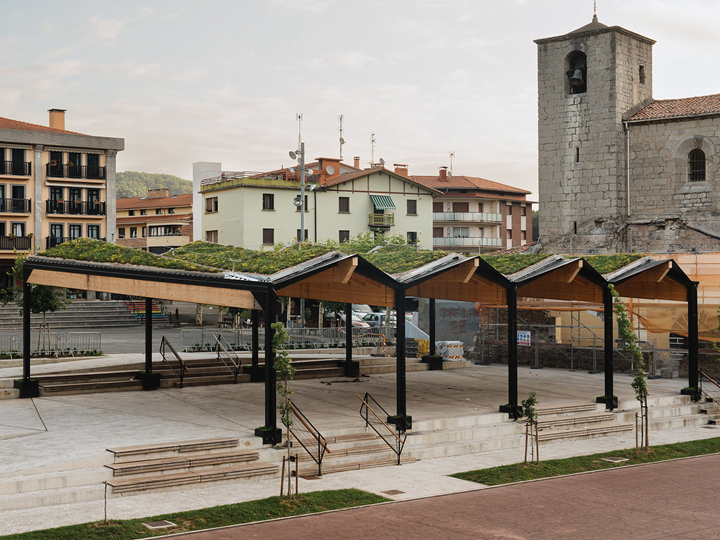

Cubierta de madera de superficie plisada en Anoeta, España
Proyecto de cliente
Madergia, cliente de Dlubal Software, nos presenta este bonito proyecto, desarrollado por el estudio de arquitectura ZÜR Studio, donde fueron responsables del análisis estructural, la fabricación, el suministro y la instalación de las estructuras de madera. Se trata de una cubierta de superficie plisada, con las fachadas abiertas, en una plaza en del municipio de Anoeta.
| Arquitectura |
ZÜR Studio
|
| Análisis estructural |
Madergia, Construcción Eficiente con Madera Ansoáin (Navarra), España
|
| Cliente | CONSTRUCCIONES APLIBUR, S.L. |

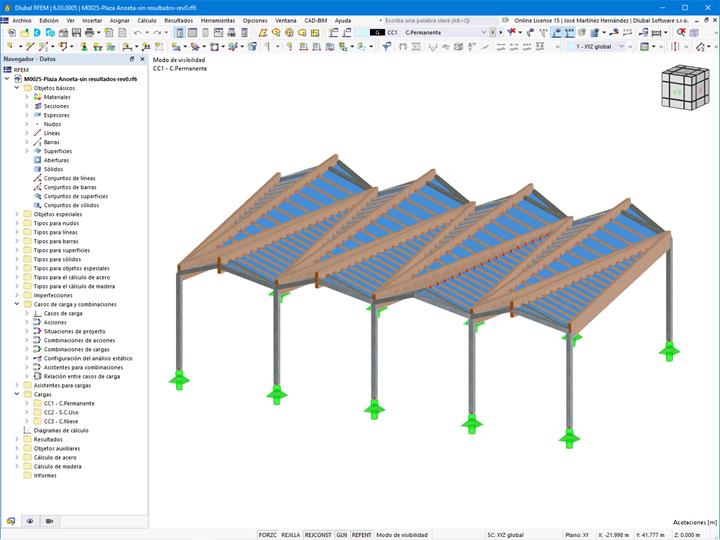

Modelo
Estructura
En planta la cubierta tiene 20 m de anchura y 15 m de longitud con una pendiente entre 6 y 35%. La estructura de GL24h se apoya sobre unos pórticos autoestables de acero laminado, con forma en diente de sierra, separados unos 13 m. La separación de los pilares en los pórticos es de 5,0 m. Las limas de madera se apoyan de manera articulada sobre los pórticos de acero.
En la parte superior de las limas se encuentran unos cabios con tabla machihembrada que forman una cubierta vegetal, con una separación de 0,65 m, además hay otros cabios que son el apoyo de una cubierta de policarbonato, separado 1,0 m para mejorar iluminación natural.

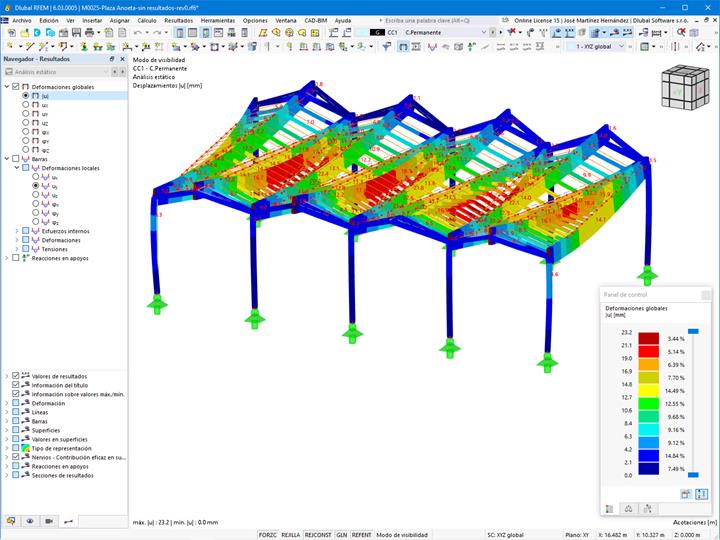

Análisis estructural
El análisis estructural, tanto de los estados límite últimos en situación normal y en situación de incendio, como los estados límite de servicio, se han calculado según el Documento Básico Seguridad Estructural Madera (DB-SE-M) de abril de 2009 y el documento básico seguridad en caso de incendio (DB-SI) de febrero 2010, pertenecientes al código técnico de la edificación en vigor.
Aplicaciones informáticas empleadas en el cálculo:
- Hojas de cálculo pre y postproceso de desarrollo propio.
- Programa de diseño asistido Cadwork V29.
- Programa de cálculo Dlubal RFEM 6.02
Ubicación del proyecto
