Cobertura dobrada de madeira em Anoeta, Espanha

Madergia, cliente da Dlubal Software, apresenta-nos este bonito projeto, onde foi responsável pela análise estrutural, pelo fabrico e fornecimento e pela instalação da estrutura em madeira. A conceção do projeto de arquitetura ficou a cargo do gabinete de arquitetura ZÜR Studio. Trata-se de uma pérgula com uma cobertura dobrada de madeira, num espaço público na cidade espanhola de Anoeta no País Basco.

441x

Teto de madeira feito de vigas laminadas e tábuas

Estrutura

Na planta, a cobertura tem 20 metros de largura e 15 metros de comprimento, com uma inclinação entre 6% e 35%. A estrutura de madeira laminada colada GL24h é suportada por pórticos de aço plano independentes em forma de dente de serra, dispostos em intervalos de 13 metros. Os pilares dos pórticos ao longo do comprimento da cobertura têm um espaçamento de 5,0 metros. Os caibros de madeira estão apoiados de forma articulada sobre o pórtico de aço.

Sob determinadas superfícies dobradas, existem caibros com um espaçamento de 65 cm, fixados por juntas de encaixe e espiga que sustentam uma cobertura verde. Depois, também existem caibros com um espaçamento de 1 metro entre si que suportam uma cobertura de policarbonato para permitir a iluminação natural.

Análise estrutural

A análise estrutural do estado limite último, tanto em situação normal como de incêndio, bem como do estado limite de utilização foi calculada de acordo com o documento básico para segurança estrutural de madeira (DB-SE-M) de abril de 2009 e o documento básico de proteção contra incêndio (DB-SI) de fevereiro de 2010, pertencentes ao código técnico de construção em vigor.

Programas informáticos utilizados no cálculo:

Folhas de cálculo próprias de pré e pós-processamento
Programa de dimensionamento assistido Cadwork V29
Programa de cálculo estrutural RFEM 6.02 da Dlubal

Local

Anoeta

20270, Gipuzkoa

Espanha

Arquitetura	ZÜR Studio
Análise estrutural	Madergia, Effizienter Holzbau Ansoáin (Navarra), Spanien www.madergia.com
Construção	CONSTRUCCIONES APLIBUR, S.L.

Especificações do projeto

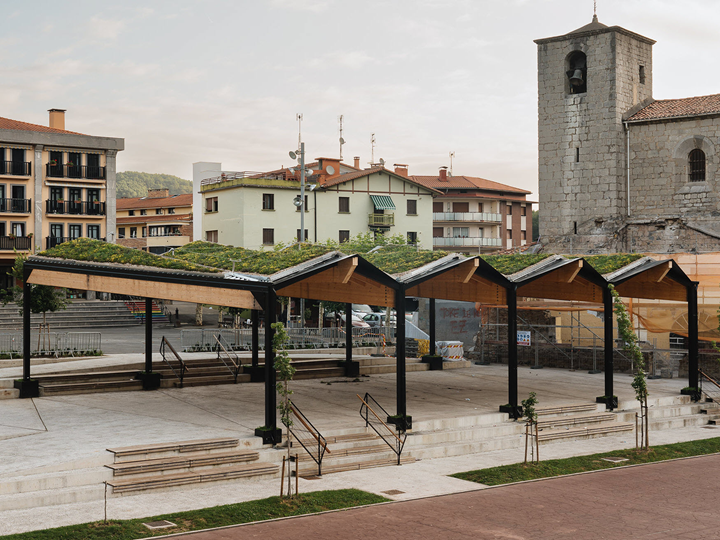

Cobertura na praça de Anoeta | © Pablo García Esparza

Vista lateral da cobertura | © Pablo García Esparza

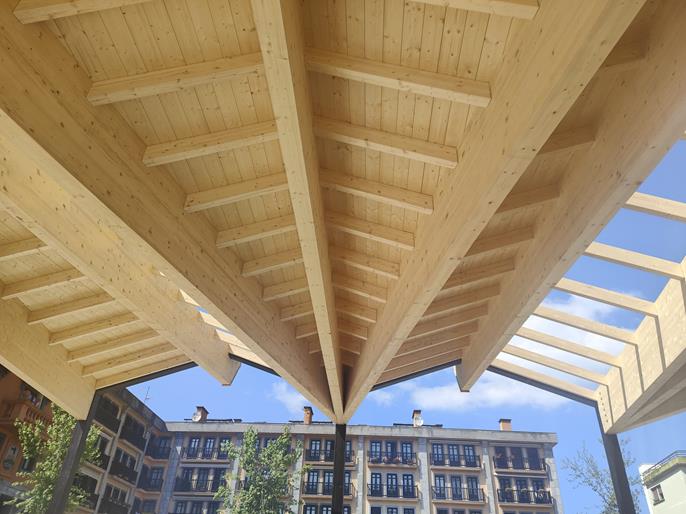

Detalhe da cobertura vista de baixo | © Madergia

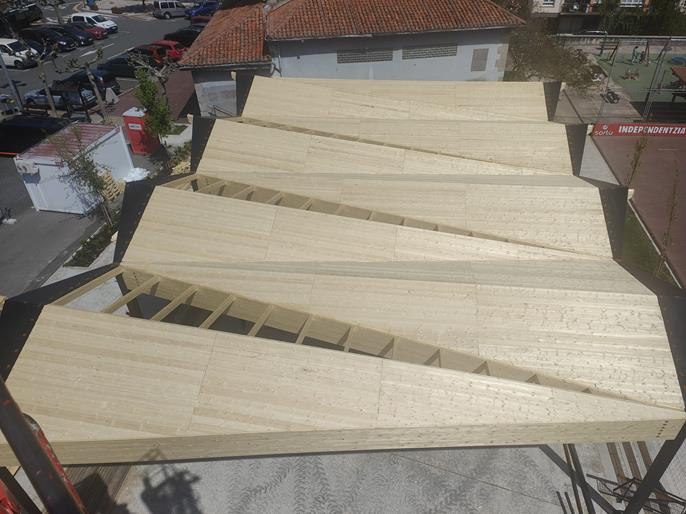

Cobertura sem a parte verde | © Madergia

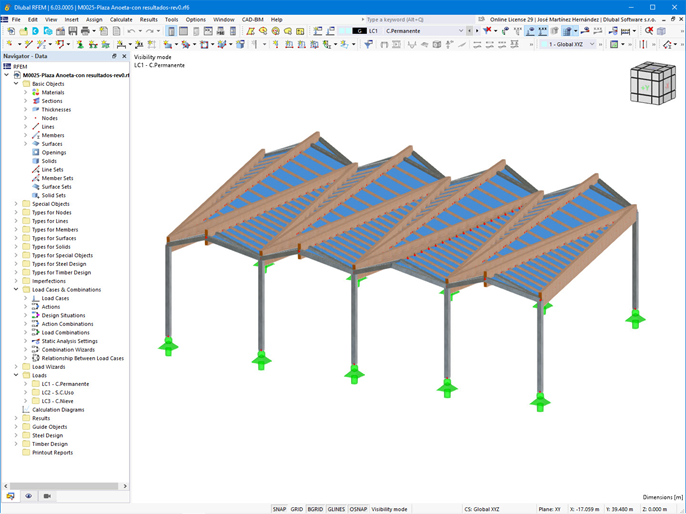

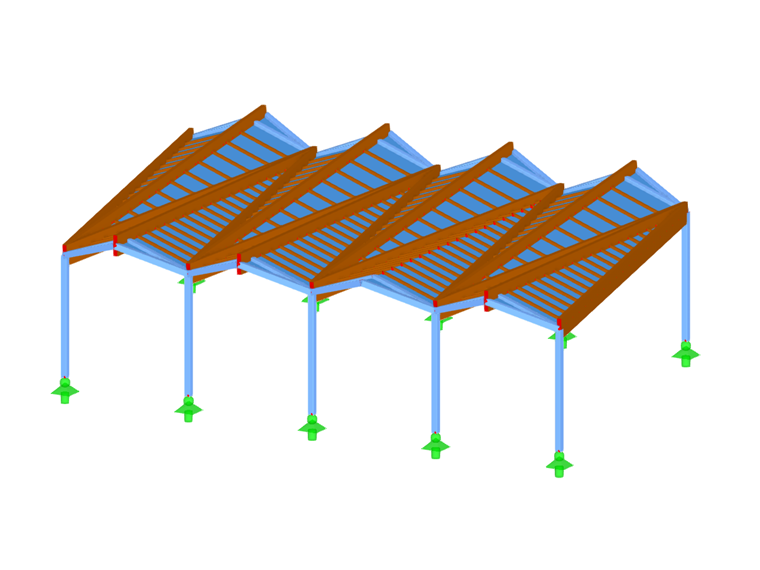

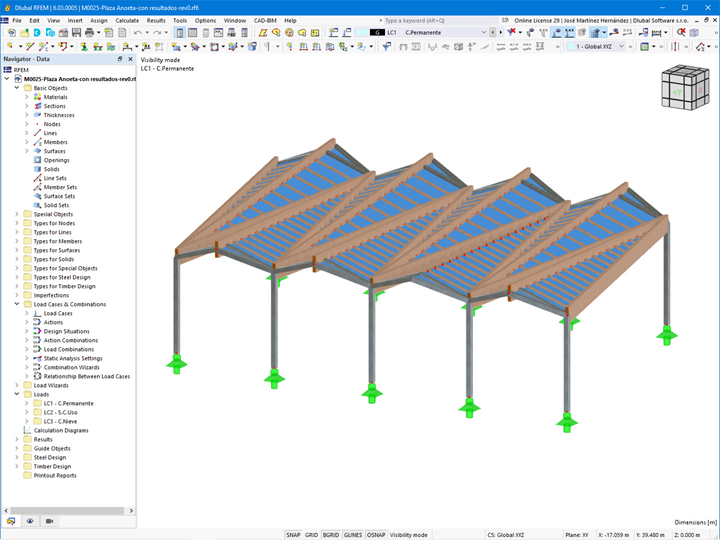

Modelo RFEM da cobertura na praça de Anoeta | © Madergia

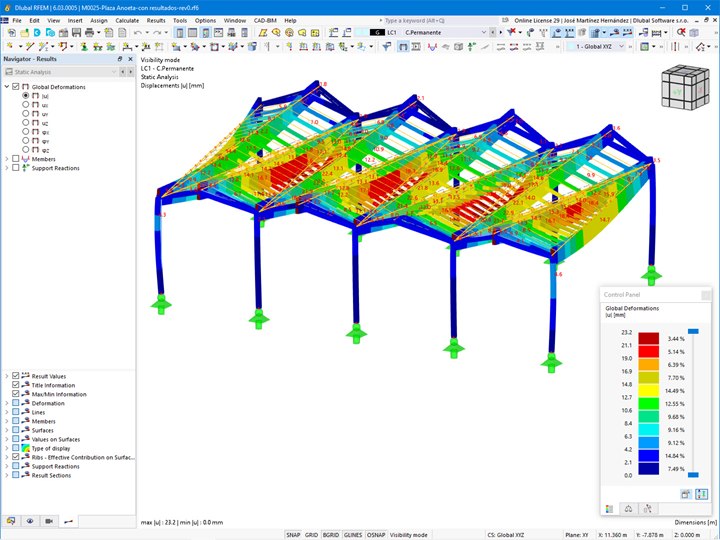

Deformações da cobertura no RFEM | © Madergia

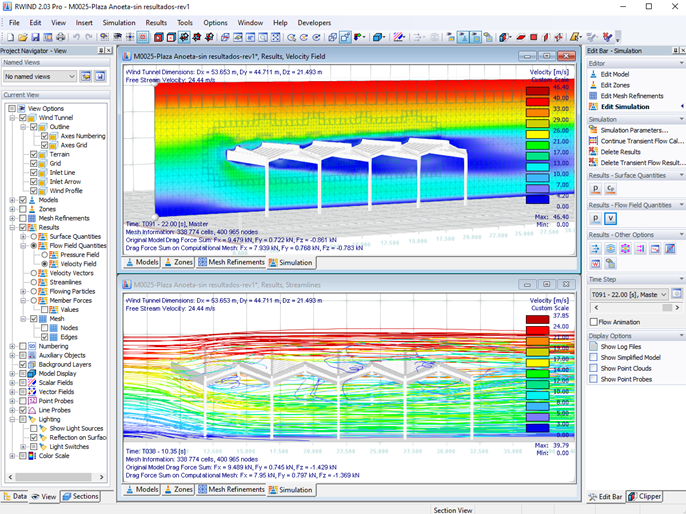

Fluxo de vento turbulento e incompressível transitório da estrutura de cobertura com o RWIND 2 | © Madergia

Dados do modelo

Número de nós 455

Número de linhas 343

Número de barras 343

Número de superfícies 16

Número de sólidos 0

Número de casos de carga 3

Número de combinações de cargas 9

Número de combinações de resultados 0

Peso total 18,945 t

Dimensões 31,282 x 9,384 x 22,297 m
