西班牙 Anoeta 工厂的折叠木平台

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

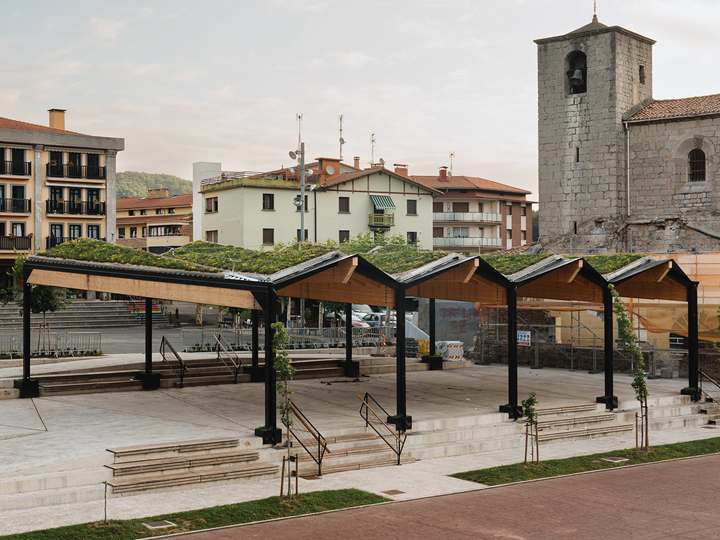

德儒巴软件的客户 Madergia 向我们介绍了这个美丽的项目,该项目由建筑工作室 ZÜR Studio 开发,负责木结构的结构分析,制造,供应和安装。 该屋面位于奥地利 Anoeta 市的一个广场上,采用开敞式幕墙。

建筑设计
ZÜR Studio
静力分析(SA)
Madergia,高效的木结构建筑
西班牙昂索因(纳瓦拉)
施工 Construcciones Aplibur ,SL

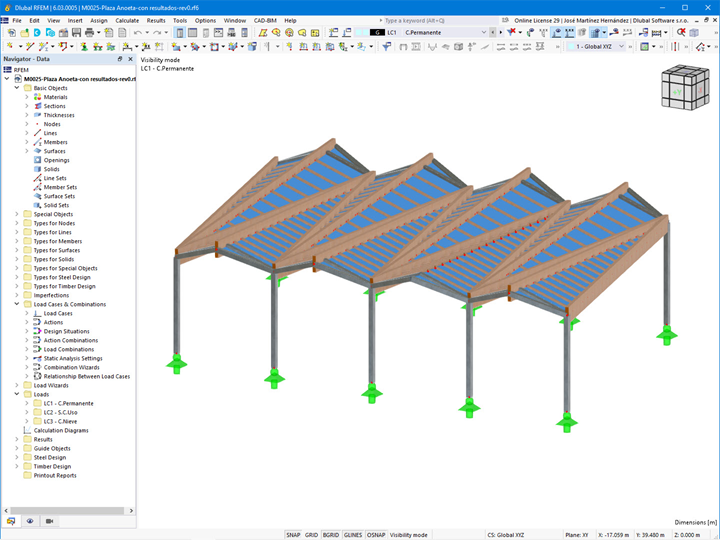

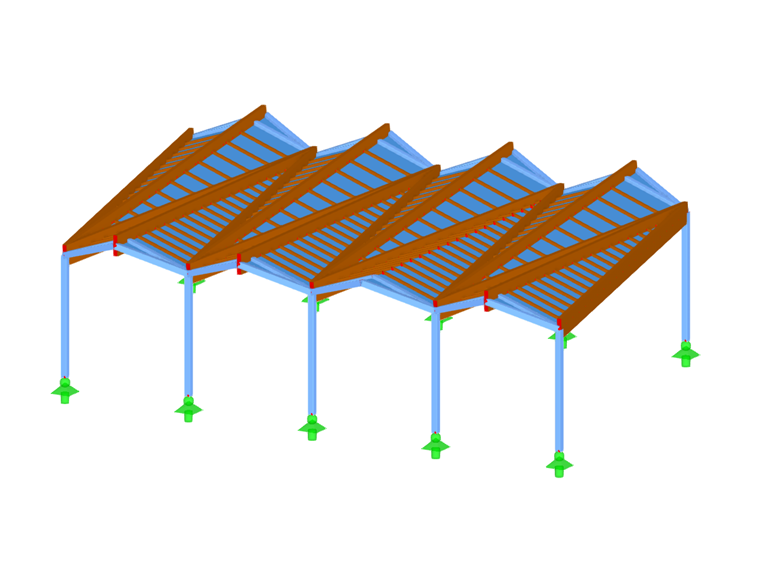

模型

框架结构

屋面平面图为宽20米,长15米,坡度在6%到35%之间。 GL24h 电站由锯齿形层板钢框架支撑,框架间距约为 13 米。 走廊柱子之间的间距为 5.0 m。 木制文件夹中的钢文件立柱相互铰接。

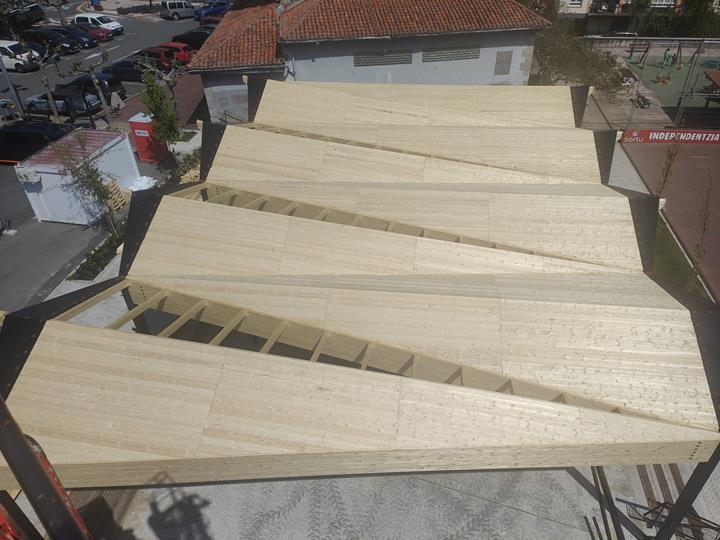

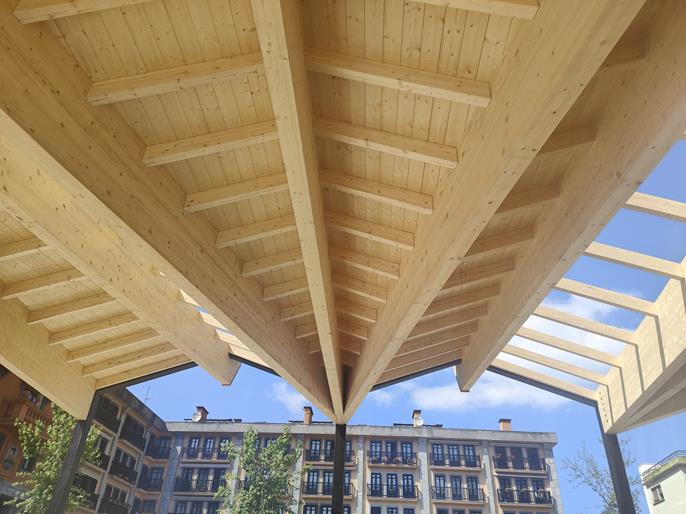

文件的最上部是木屋椽,文件间距为 0.65 米。此外,还有其他的椽条,它们之间相隔 1 米,以改善自然采光。

静力分析(SA)

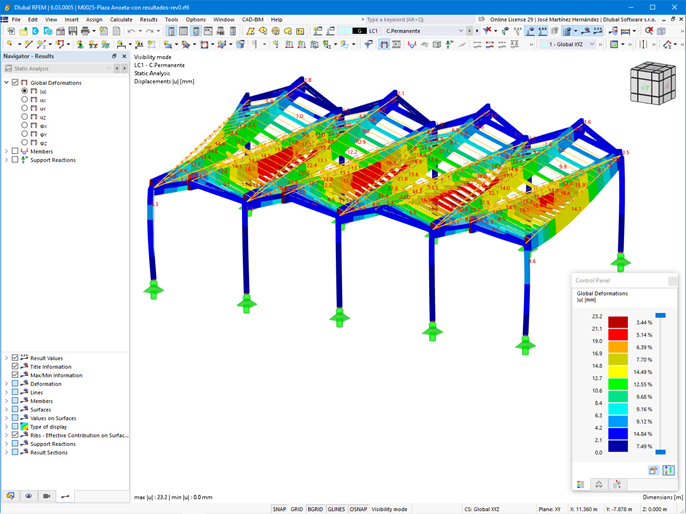

结构分析,包括正常和火灾情况下的承载能力极限状态以及正常使用极限状态,均已根据 2009 年 4 月发布的木结构安全基础文件 (DB-SE-M)进行计算2010 年 2 月通过的文件基本防火 (DB-SI) 属于现行的建筑技术规范。

计算中使用的计算机应用程序:

  • 自主开发预处理和后处理电子表格。
  • Cadwork V29 辅助设计软件。
  • 德儒巴 RFEM 6.02 计算软件

项目位置

Anoteta
Gipuzkoa, 20270
西班牙

关键词

屋面 木结构 凉棚架
