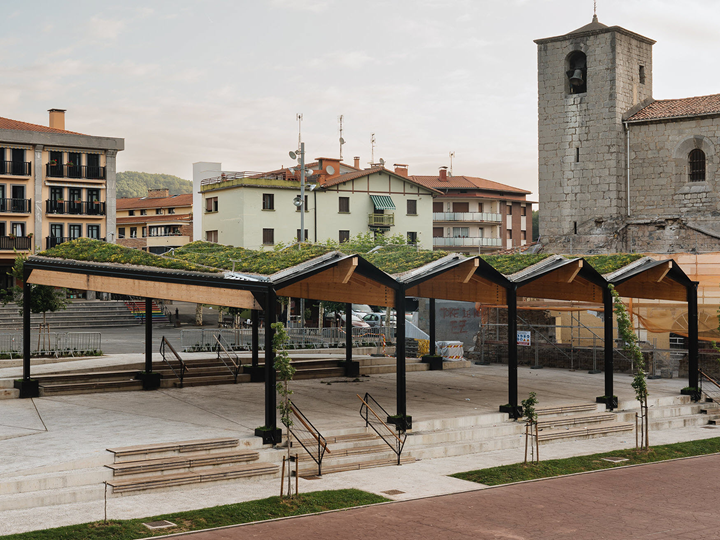

Dřevěná střecha ze skládaných prken v Anoetě, Španělsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Společnost Madergia, zákazník společnosti Dlubal Software, nám představuje tento krásný projekt, při němž měla na starost statický výpočet, výrobu, dodávku i montáž dřevěné konstrukce, zatímco ZÜR Studio vypracovalo architektonický návrh. Jedná se o zastřešení ze skládaných prken bez stěn na náměstí v obci Anoeta ve Španělsku.

Architektonický návrh
ZÜR Studio
Statický výpočet
Madergia, Construcción Eficiente con Madera
Ansoáin (Navarra), Španělsko
Stavba CONSTRUCCIONES APLIBUR, S.L.

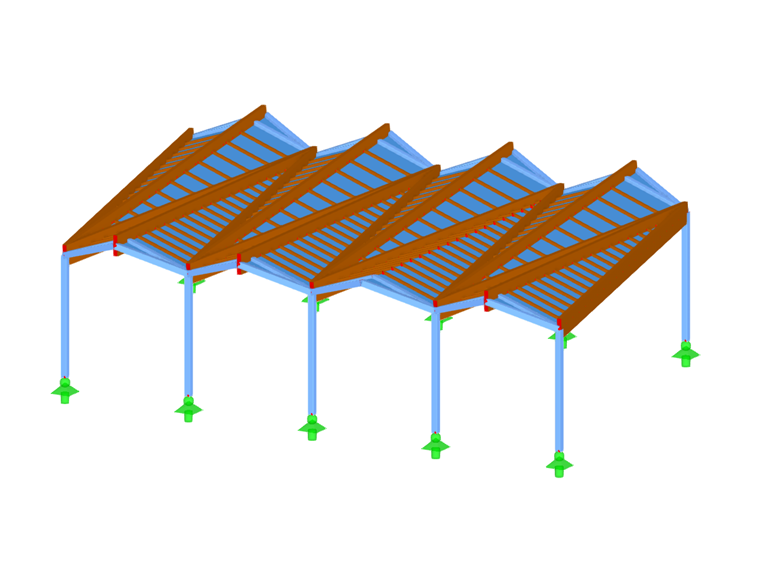

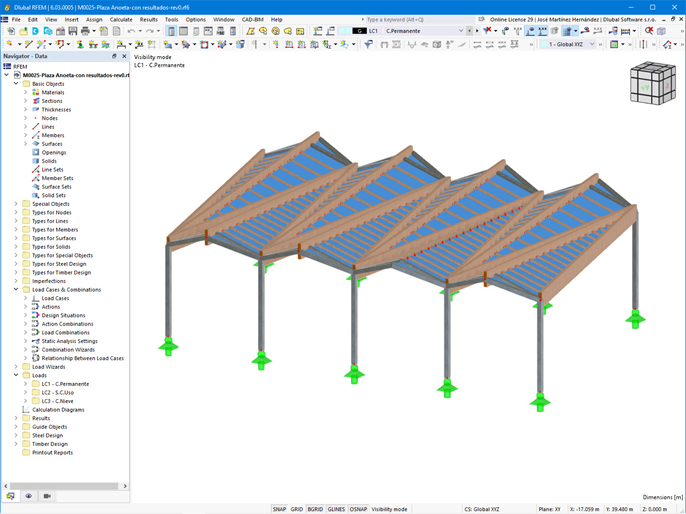

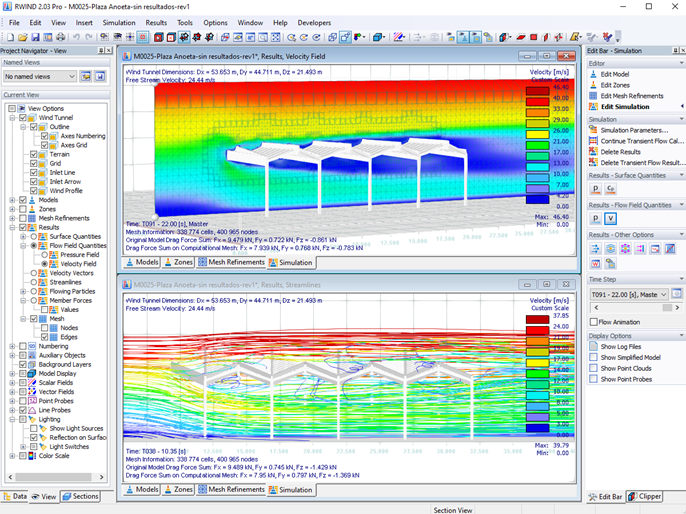

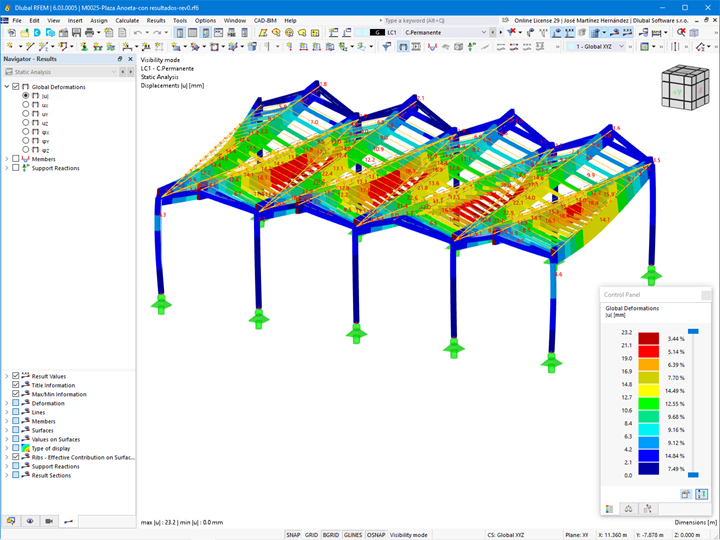

Model

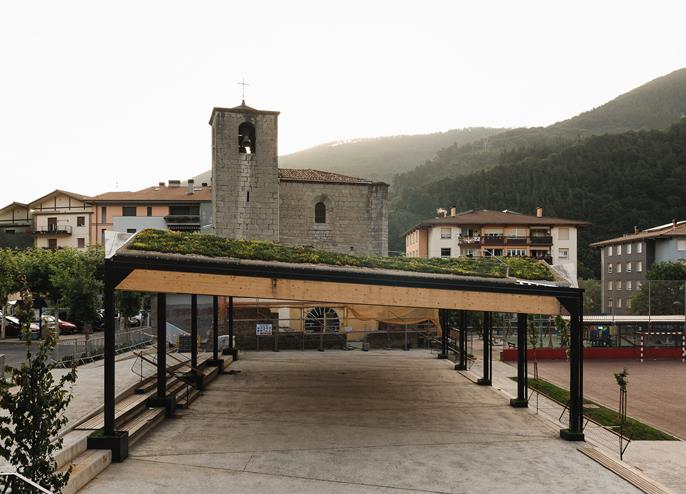

Konstrukce

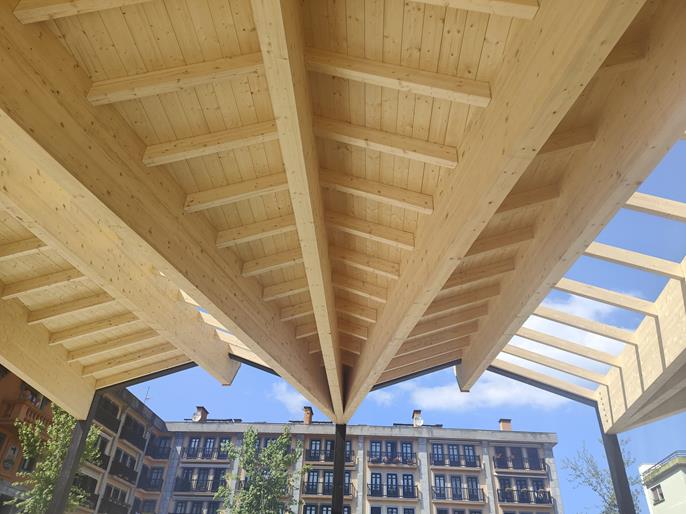

Střecha má v půdorysu šířku 20 m a délku 15 m, její sklon je mezi 6 % a 35 %. Konstrukci z lepeného lamelového dřeva GL24h nesou volně stojící rámy z ploché oceli ve tvaru zubů pily, které mají rozpětí asi 13 m. Vzdálenost mezi sloupy rámu po délce střechy je 5,0 m. Nárožní a úžlabní krokve jsou s ocelovými rámy spojeny kloubově.

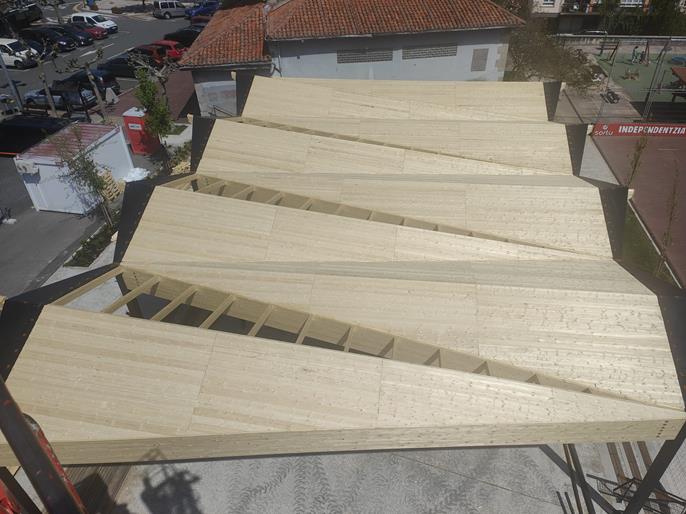

Na horní straně některých skládaných prken jsou upevněny krokve ve vzdálenosti 0,65 m se spojem pero-drážka, které tvoří základ pro střešní ozelenění. Dále tu jsou ve vzdálenosti 1,0 m od sebe další krokve pro podepření polykarbonátového krytu, kterým se má zlepšit přirozené světlo.

Posouzení

Statické výpočty pro mezní stav únosnosti, jak za normální situace, tak v případě požáru, a pro mezní stav použitelnosti, byly provedeny podle platných španělských předpisů Základního dokumentu pro bezpečnost dřevěných konstrukcí (DB-SE-M) z dubna 2009 a Základního dokumentu pro bezpečnost při požáru (DB-SI) z února 2010.

Počítačové programy použité při výpočtech:

  • Samostatně vyvinuté tabulky pro přípravné i dodatečné zpracování.
  • Program pro návrh konstrukcí Cadwork V29.
  • Program pro statické výpočty RFEM 6.02 společnosti Dlubal

Umístění projektu

Anoeta
20270, Gipuzkoa
Španělsko

Klíčová slova

Střecha Dřevo Pergola
