Faltwerkdach aus Holz in Anoeta, Spanien
Kundenprojekt

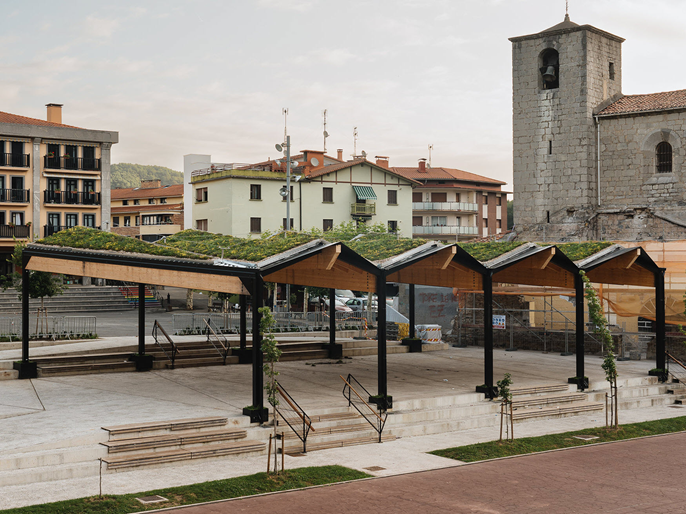

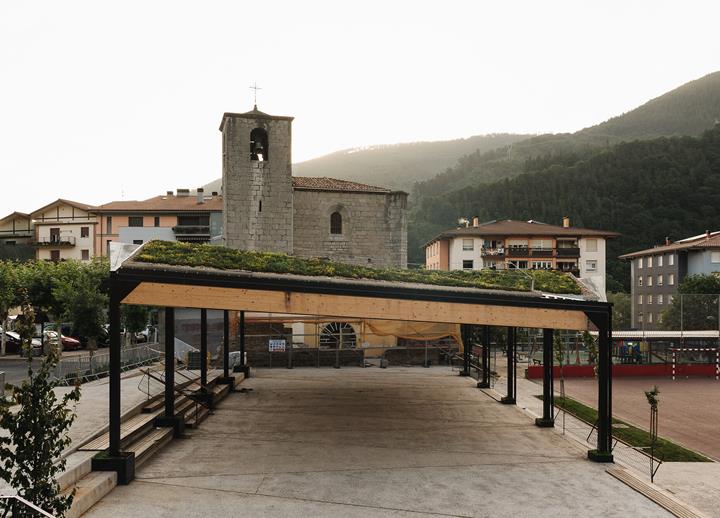

Der spanische Dlubal-Kunde Madergia präsentiert uns dieses schöne Projekt; dabei waren die Ingenieure für die statische Berechnung, die Herstellung, die Lieferung und auch die Montage der Holzkonstruktion zuständig; ZÜR Studio war für den architektonischen Entwurf verantwortlich. Es handelt sich um eine Pergola mit einem Faltwerkdach, die auf einem öffentlichen Platz in der spanischen Stadt Anoeta im Baskenland errichtet wurde.
| Architektur |
ZÜR Studio
|
| Statik |
Madergia, Effizienter Holzbau Ansoáin (Navarra), Spanien
|
| Bau | CONSTRUCCIONES APLIBUR, S.L. |

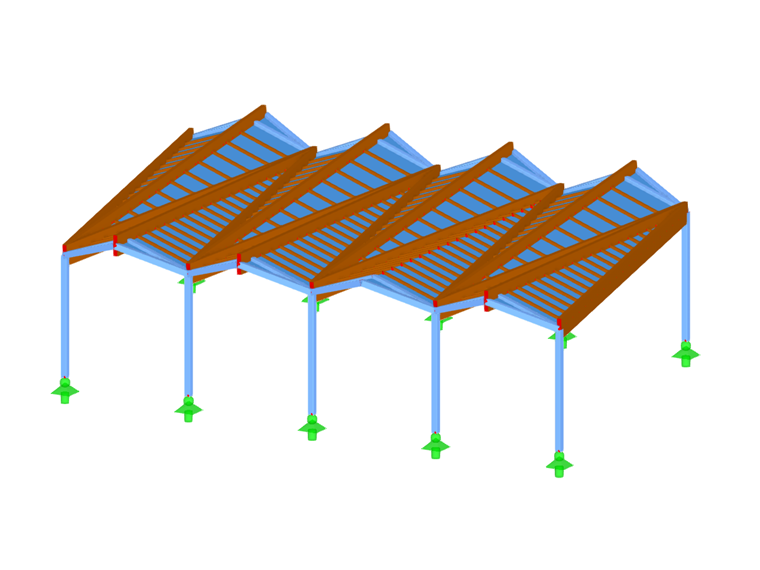

Modell
Struktur
Im Grundriss ist das Dach 20 m breit und 15 m lang; die Neigungen des Daches liegen zwischen 6 % und 35 %. Die aus Brettschichtholz GL24h bestehende Konstruktion wird von frei stehenden sägezahnförmigen Flachstahlrahmen über eine Spannweite von ca. 13 m getragen. Die Stützen des Rahmens entlang der Dachlänge haben einen Abstand von 5,0 m. Grat- und Kehlsparren sind gelenkig mit den Stahlrahmen verbunden.

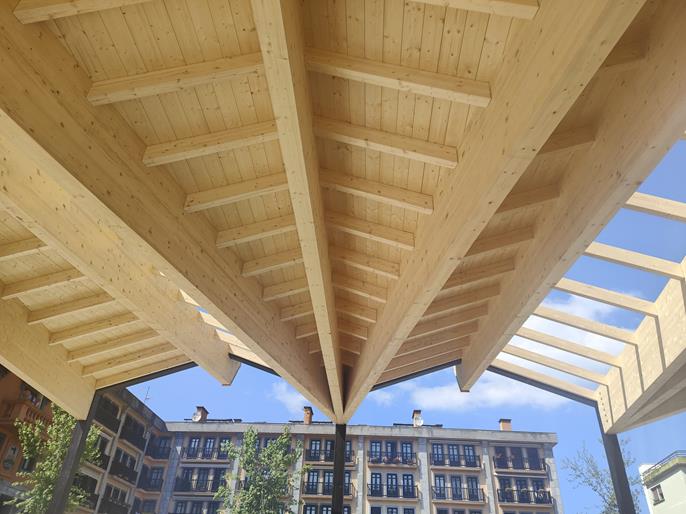

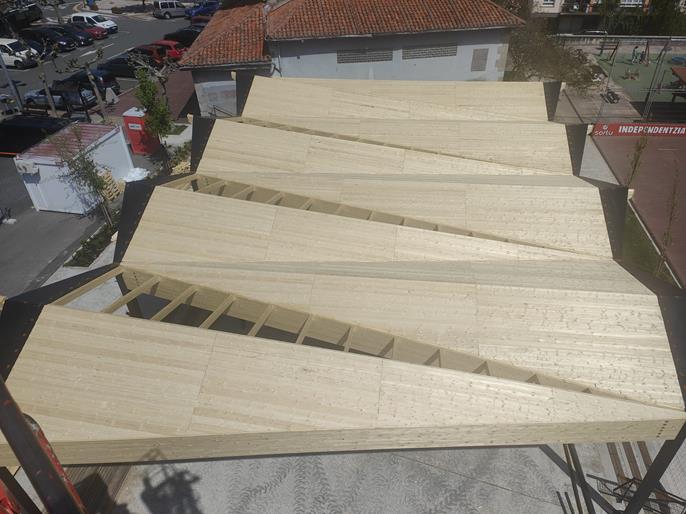

Unter einigen Faltflächen befinden sich Sparren in einem Abstand von 0,65 m, die mit Nut-Feder-Verbindungen befestigt sind und so die Dachbegrünung stützen, und es gibt Sparren mit einem größeren Abstand von 1 m, die eine Überdachung aus Polycarbonat für natürliche Lichtverhältnisse tragen.
Bemessung

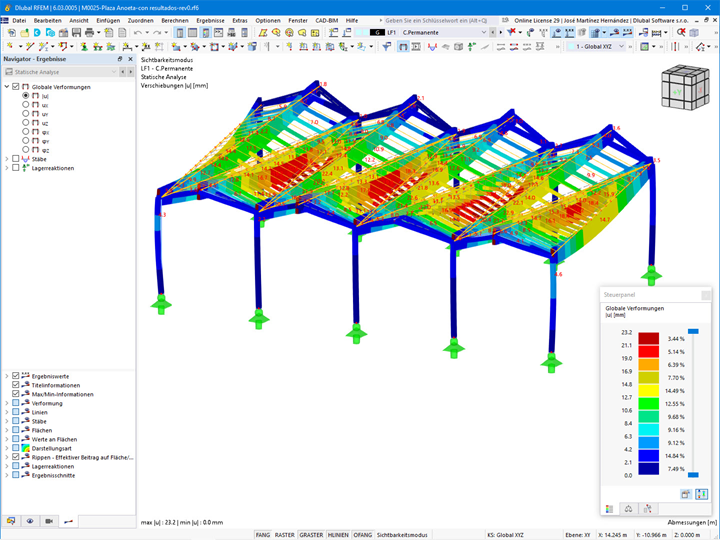

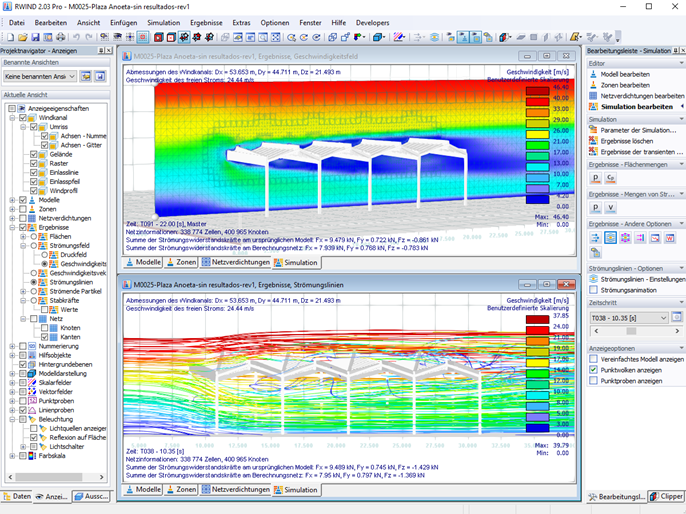

Die statische Berechnung für den Grenzzustand der Tragfähigkeit, sowohl in einer normalen Situation als auch im Brandfall, und für den Grenzzustand der Gebrauchstauglichkeit wurde nach den spanischen Regeln des Basisdokuments für Holztragwerkssicherheit (DB-SE-M, Stand April 2009) und des Basisdokuments für Sicherheit bei Brand (DB-SI, Stand Februar 2010) berechnet.
Bei der Berechnung verwendete Computerprogramme:
- selbst entwickelte Tabellenblätter zur Vor- und Nachbereitung
- computergestützte Konstruktionssoftware Cadwork V29

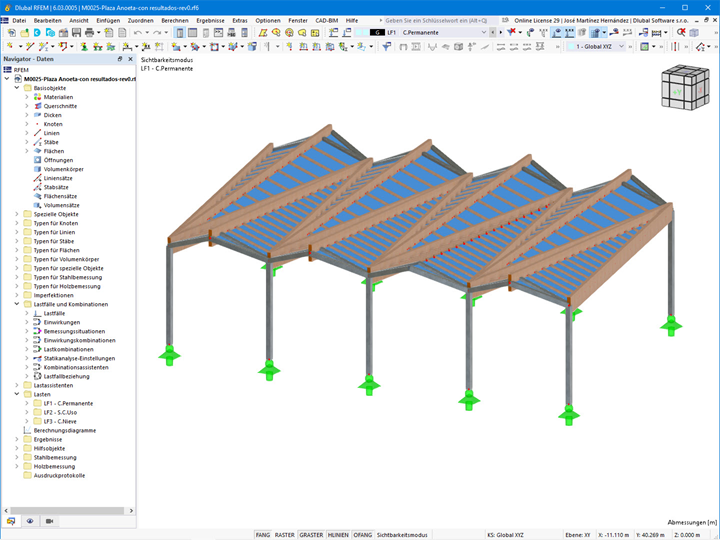

- Statikprogramm RFEM 6.02 von Dlubal
Projekt-Standort
