Pergolato con copertura a più falde ad Anoeta, in Spagna

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

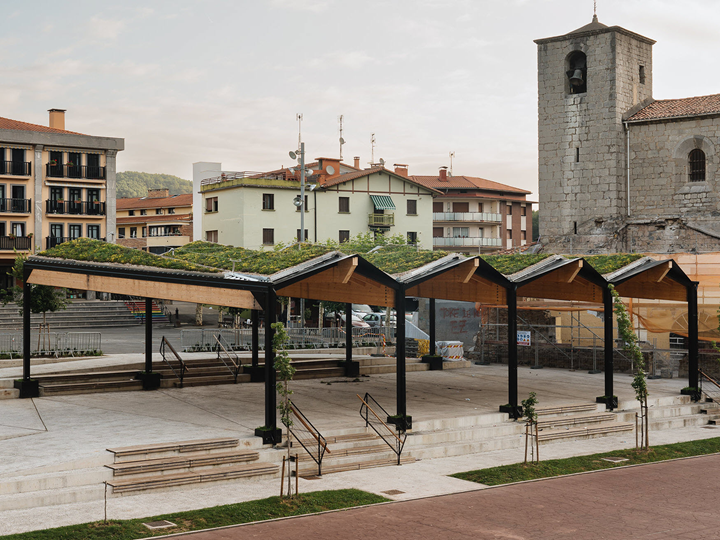

Madergia, un cliente Dlubal Software, ci presenta questo bellissimo progetto, sviluppato dallo studio di architettura ZÜR Studio, dove si sono occupati dell'analisi strutturale, della produzione, della fornitura e dell'installazione della struttura in legno. Si tratta di una copertura a più falde, con facciate aperte, in una piazza nel comune di Anoeta.

Architettura
ZÜR Studio
Analisi strutturale
Madergia, Construcción Eficiente con Madera
Ansoáin (Navarra), Spagna
Struttura CONSTRUCCIONES APLIBUR, SL

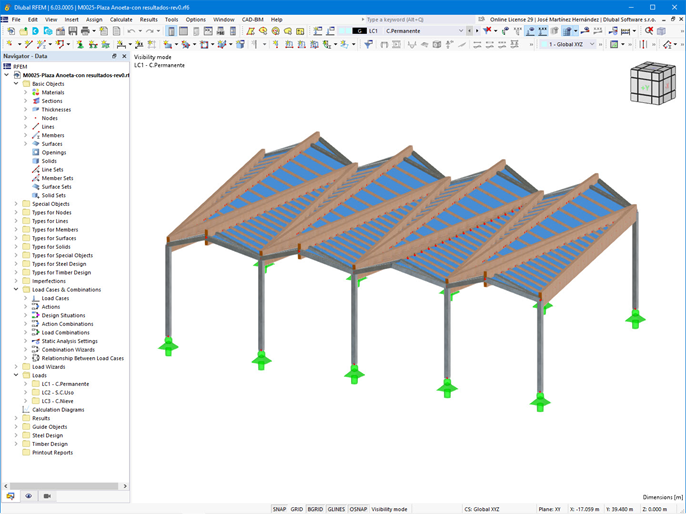

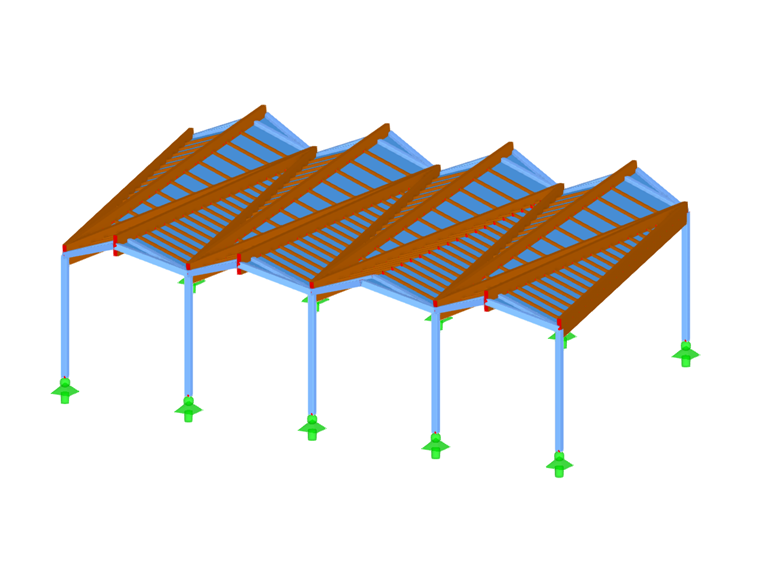

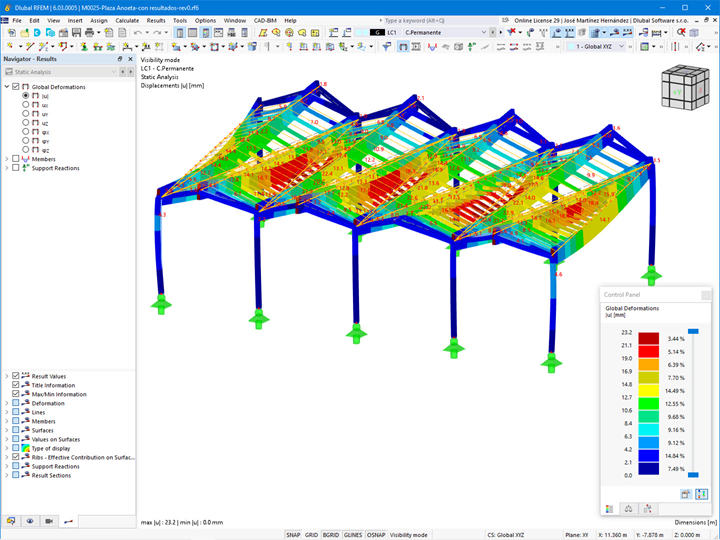

Modello

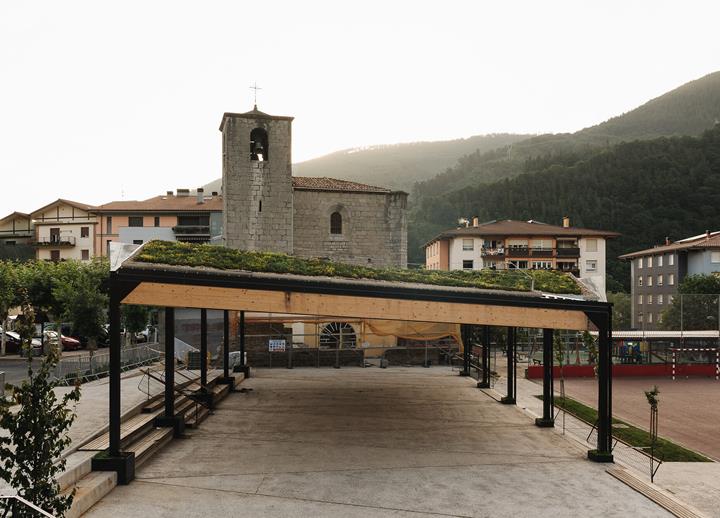

Struttura

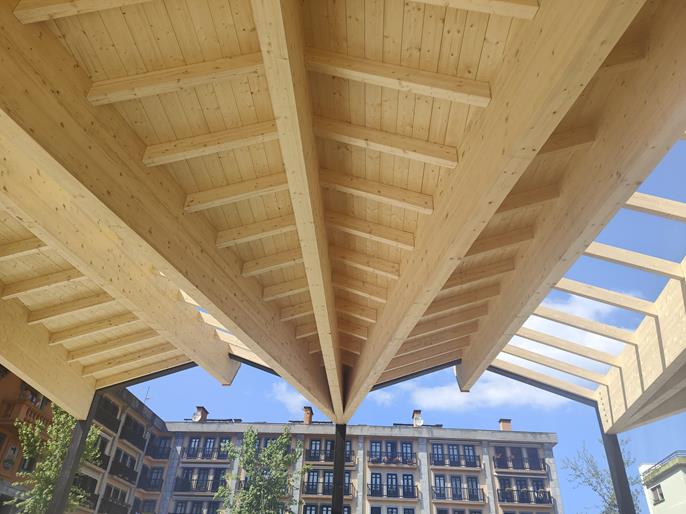

In pianta, la copertura è larga 20 m e lunga 15 m con una pendenza compresa tra il 6 e il 35%. La struttura in legno lamellare GL24h è supportata da telai in acciaio laminato a forma di dente di sega, distanziati di circa 13 m l'uno dall'altro. La distanza tra i pilastri nel porticato è di 5,0 m. Le travi di legno poggiano sono collegate ai telai in acciaio con delle cerniere.

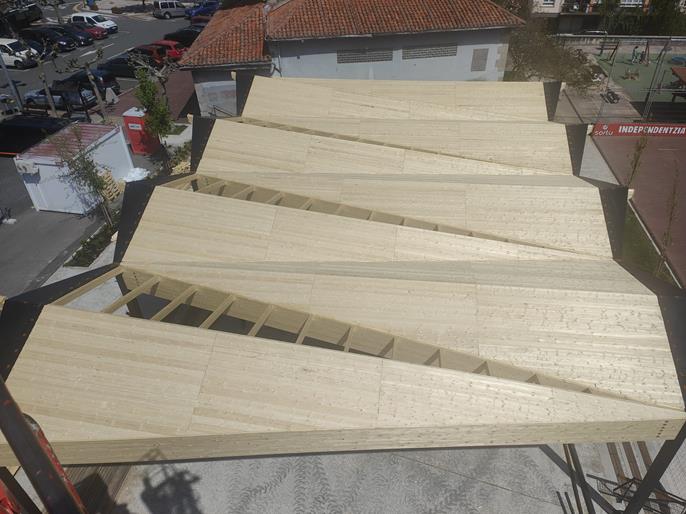

Nella parte superiore ci sono travi con una tavola maschio-femmina che formano una copertura vegetale, con una distanza di 0,65 m. Inoltre, ci sono altre travi che sono il supporto di una copertura in policarbonato, con distanza di 1,0 m per migliorare l'illuminazione naturale.

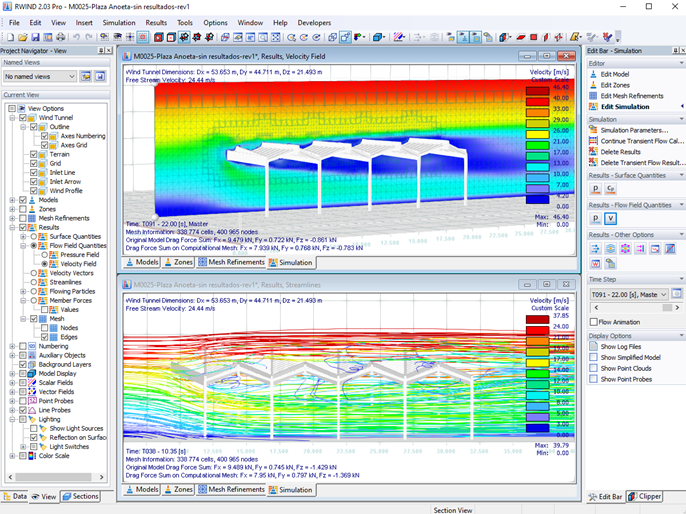

Analisi strutturale

L'analisi strutturale, sia degli stati limite ultimi in una situazione normale che in una situazione di incendio, nonché gli stati limite di esercizio, è stata stata eseguita secondo il Documento di base per la sicurezza strutturale in legno (DB-SE-M) dell'aprile 2009 e il documento di base sulla sicurezza antincendio (DB-SI) del febbraio 2010, appartenente alla normativa tecnica per l'edilizia in vigore.

Applicazioni informatiche utilizzate nel calcolo:

  • Fogli di calcolo pre- e post-processamento sviluppati internamente.
  • Programma di progettazione assistita Cadwork V29.
  • Programma di calcolo Dlubal RFEM 6.02

Posizione del progetto

Anoeta
20270, Gipuzkoa
Spagna

Parole chiave

Copertura Legno Pergolato
