Амфитеатр городского театра в г. Мост, Чехия

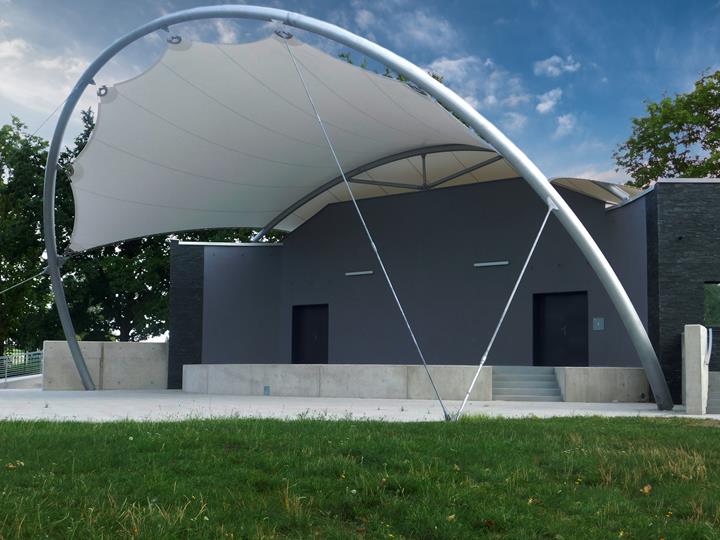

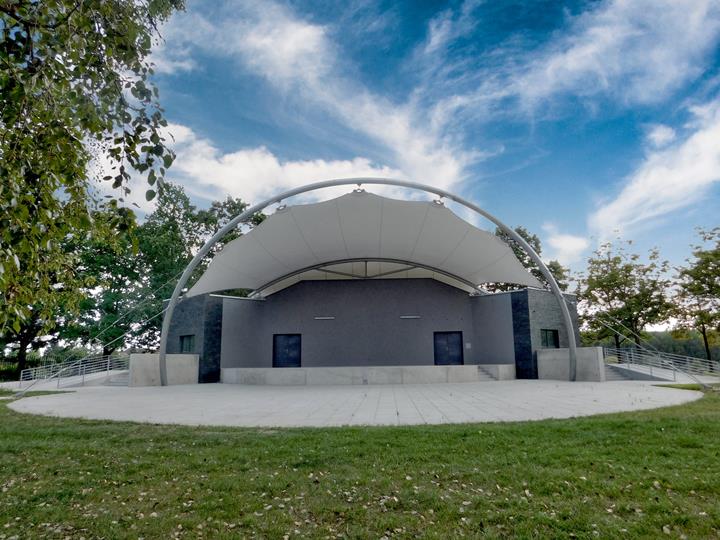

В июне 2023 года было успешно завершено возведение покрытия амфитеатра городского театра в чешском городе Мост. Мембранная конструкция была специально разработана для защиты от солнца и дождя над сценой, и она одновременно придаёт всему пространству визуальную привлекательность. Автором проекта является фирма Carl Stahl & spol.; расчет выполнялся в программах RFEM 5 и RWIND 2.

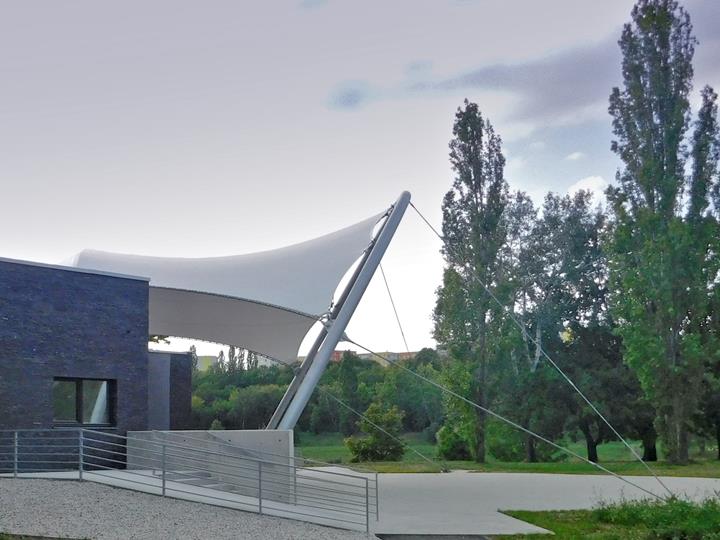

Новая кровля амфитеатра в Мосте - это инновационный проект, основная цель которого - обеспечить защиту от неблагоприятных погодных условий и одновременно улучшить условия для зрителей и артистов. Эта мембранная конструкция, сочетающая в себе эстетичность и функциональность, была сдана в эксплуатацию в июне 2023 года.

Конструкция

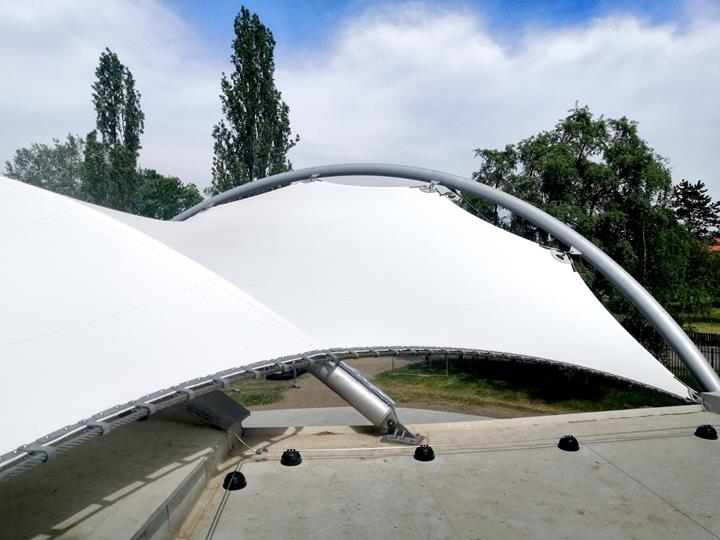

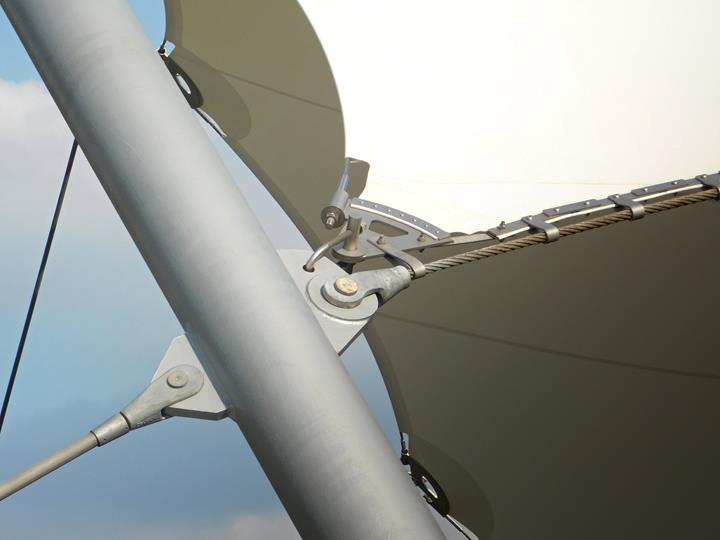

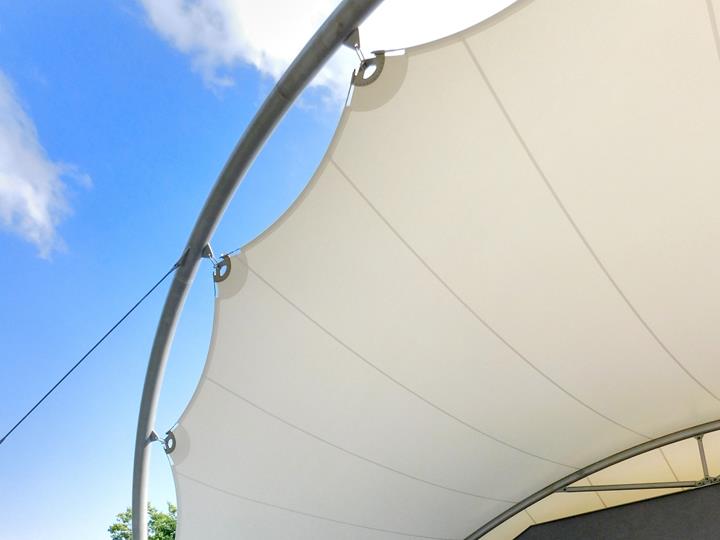

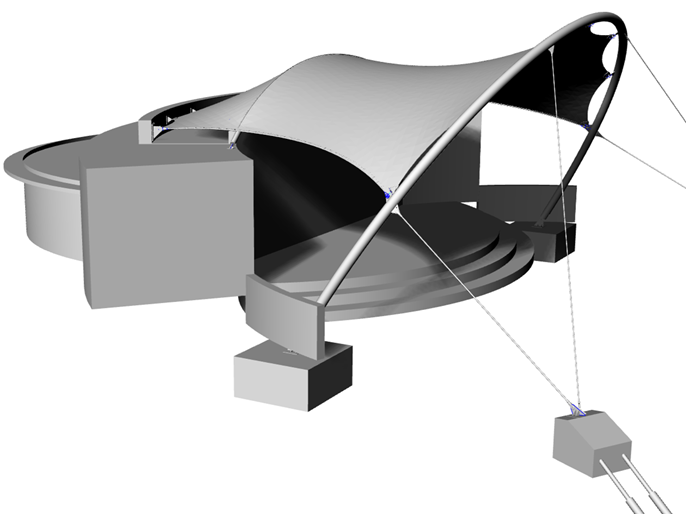

Вся конструкция кровли размером 20 м x 16 м (20 х 16 м) использует периметровые тросы, проведенные в туннеле для поддержки мембраны в правильной форме. Благодаря тому, что мембранные конструкции лёгкие, прочные и долговечные, нет необходимости в традиционных несущих конструкциях. Несущая конструкция состоит из двух арок – первая арка имеет ширину 22 м и высоту 9,5 м, а вторая арка имеет ширину 15,5 м и высоту 2,5 м. м.

Статический расчёт

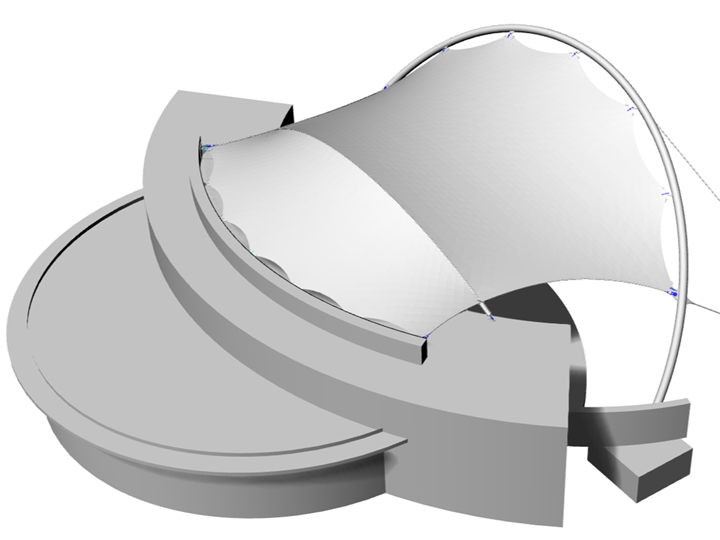

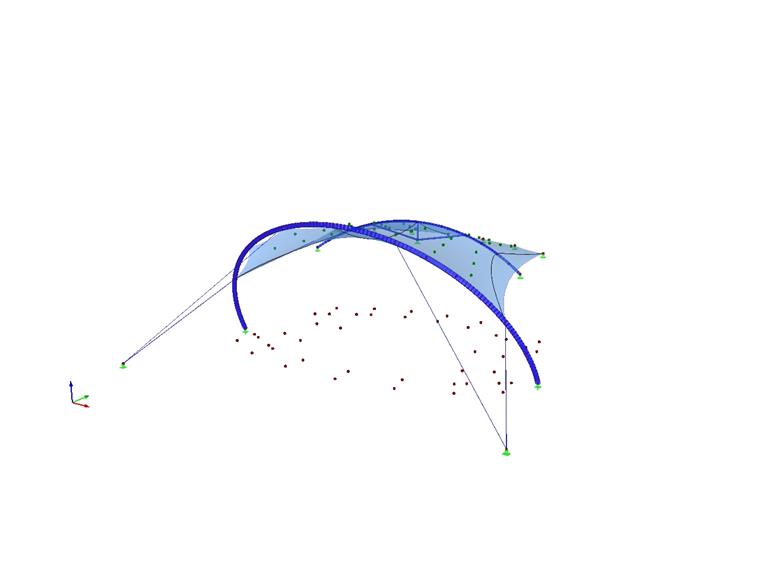

Расчет конструкций выполнялся в программе RFEM 5 от компании Dlubal с использованием дополнительного модуля RF‑FORM‑FINDING. Тросы были смоделированы в виде канатных стержней, а расчеты выполнены по теории III.. Вся расчетная модель была разделена на две части – первая часть включала в себя мембранное покрытие без стальной конструкции, а вторая часть включала моделирование стальной конструкции с применением мембранной нагрузки.

Ветровая нагрузка

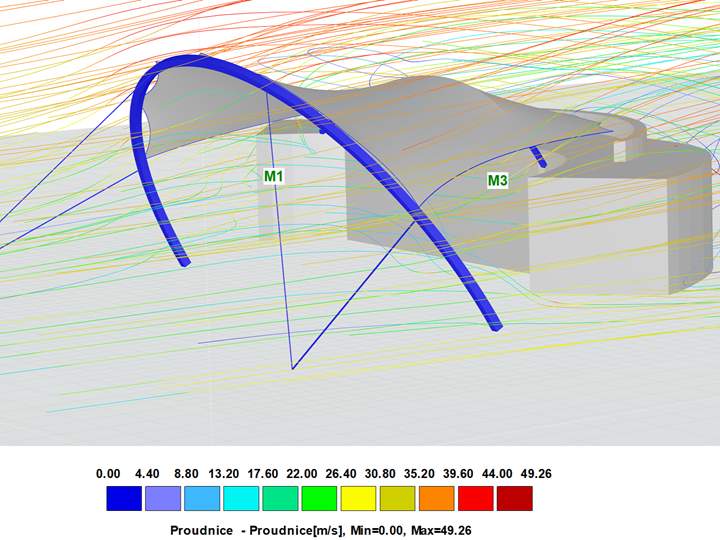

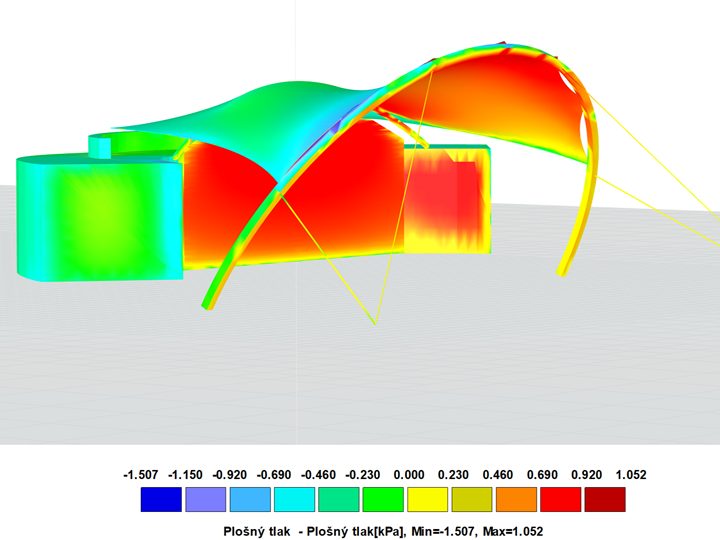

На первом этапе расчёт нагрузок выполнялся по стандартному методу, согласно норме ČSN EN 1991&‑1‑4. Данный подход, с использованием формы навеса, замкнутой с наветренной стороны, показал экстремальные значения внутренних сил. Потому на втором этапе был выбран более сложный подход с использованием программы RWIND 2. Это программное обеспечение позволяет выполнять CFD моделирование воздушного потока, обтекающего конструкцию, что привело к значительному снижению внутренних сил и, следовательно, к экономии на расчете сечений.

В целом можно сказать, что нормы для расчета ветровой нагрузки содержат стандартные процедуры, но более сложные подходы, такие как моделирование в аэродинамической трубе, могут обеспечить более точный и подробный анализ воздействия ветра на конструкцию. Сравнение обоих подходов привело к значительному снижению стоимости стальной конструкции, что подтверждает успех инновационного мембранного покрытия амфитеатра в Мосте.

Место
Мост
Чешская республика
Архитектура, проект, расчёт конструкций Carl Stahl & Co. s ro
www.carlstahl.cz
Заказчик Город Мост


Спецификации проекта

Данные о модели

Количество узлов 116
Количество линий 43
Количество стержней 33
Количество поверхностей 6
Количество загружений 2
Общий вес 6,390 t
Размеры 26,584 x 21,000 x 11,238 m
Версия программы 5.29.01
