捷克莫斯特市剧院舞台膜结构

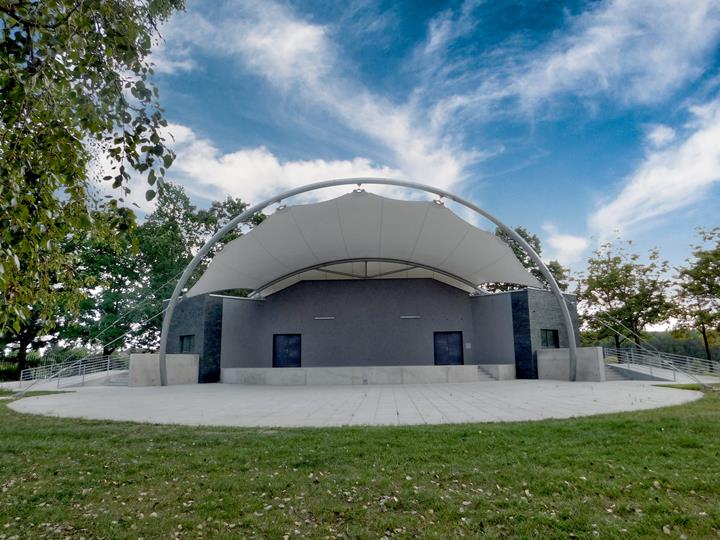

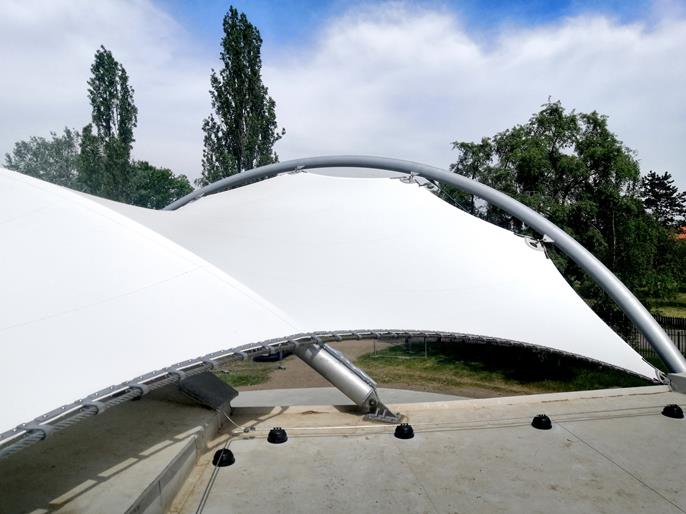

2023 年 6 月,莫斯特剧院的圆形剧场屋顶屋顶完工。 舞台上方搭建的张拉膜结构顶棚,不仅能遮阳挡雨,还能为观众带来别具一格的视觉享受。 该设计的作者是 Carl Stahl & Co.;是使用 RFEM 5 和 RWIND 2 进行计算的。

位于莫斯特的圆形剧场的新屋顶是一个创新项目,其主要目标是可以保护用户不受恶劣天气的影响,同时改善观众和艺术家的使用环境。 该膜结构是美学与功能的完美结合,并于 2023 年 6 月投入使用。

框架结构

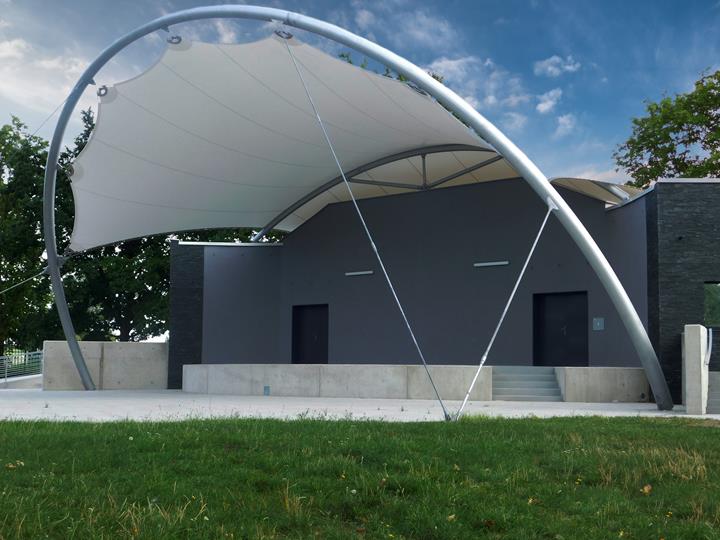

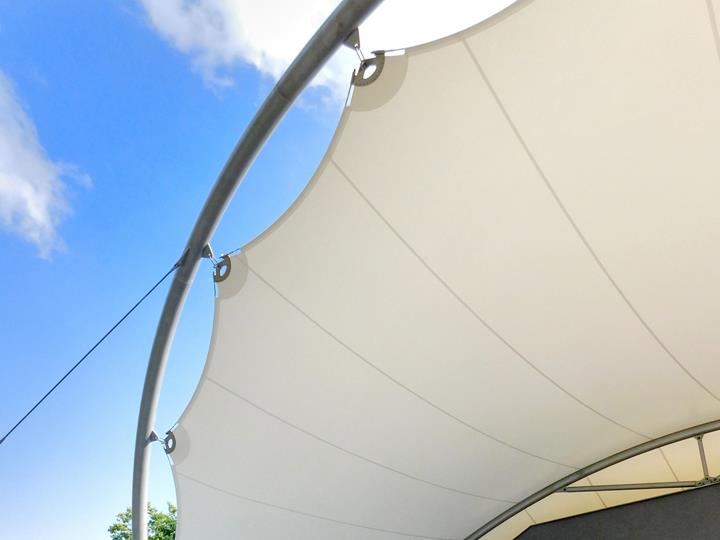

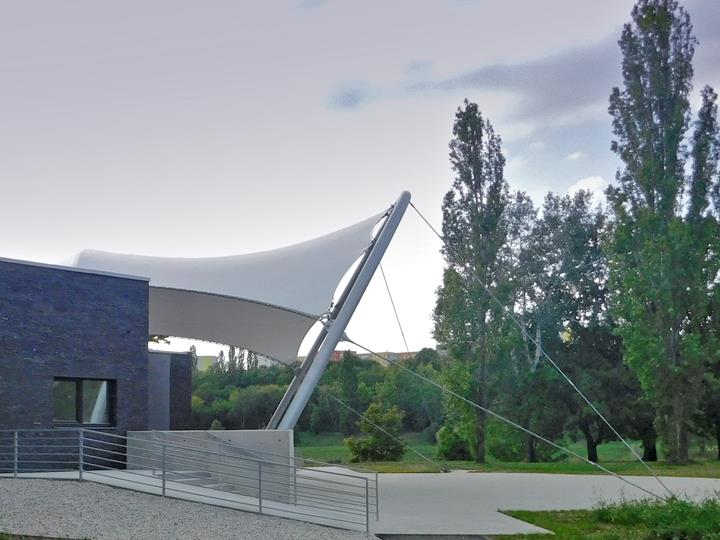

整个膜结构尺寸为 20 m × 16 m (65.6 x 52.5 ft),整个膜面张拉钢索通过隧道布置。 由于不需要传统的膜结构支撑,膜结构具有轻巧、坚固耐用的特点。 支承结构由两个拱组成,第一个拱的宽度为 22 米,高度为 9.5 米;第二个拱的宽度为 15.5 米,高度为米(8.8 米)。

静力分析(SA)

结构计算是在德儒巴软件 RFEM 5 中完成的,该模块是附加模块 RF-FORM-FINDING 进行的。 绳索作为索杆件进行建模,并且按照理论 III 进行计算。 计算模型分为两部分 - 第一部分是没有钢结构的膜结构屋面,第二部分是钢结构模型屋面,在膜结构上施加了膜荷载。

风荷载

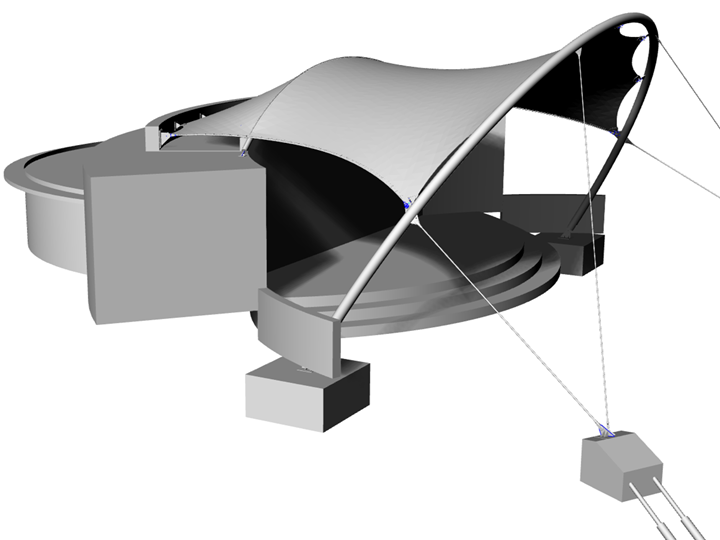

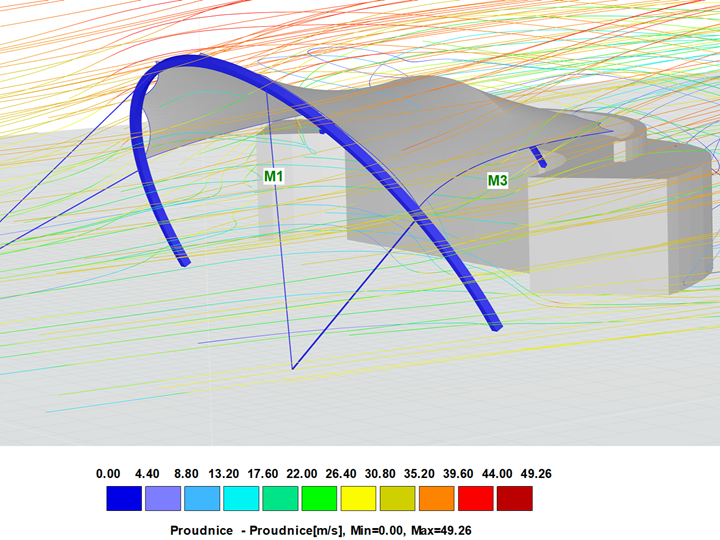

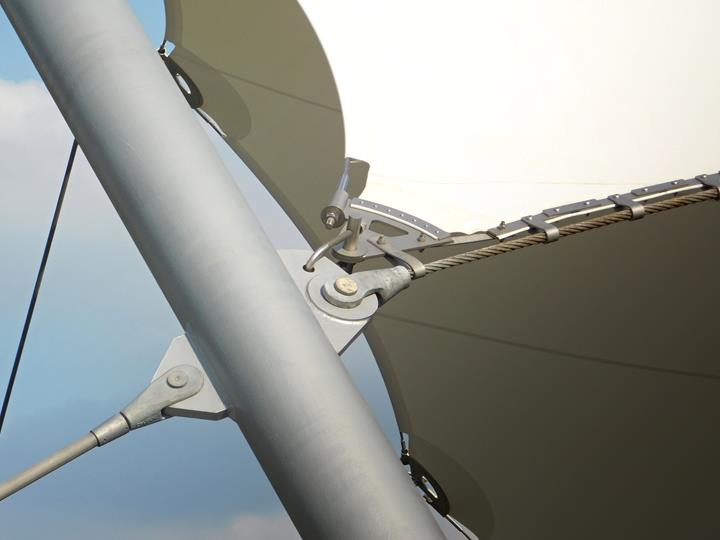

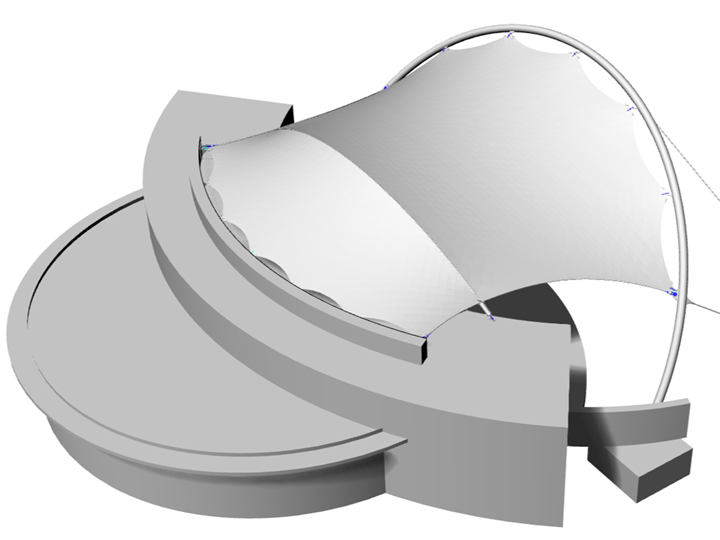

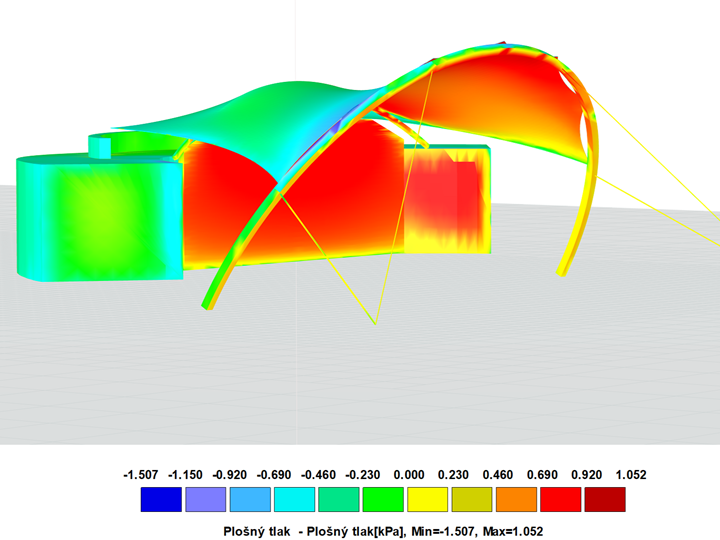

在第一个阶段中,按照规范 ČSN EN 1991&-1-4 中的方法进行荷载计算。 该方法使用迎风面封闭的冠层形状,显示内力极值。 为此,在第二阶段设计中采用了更复杂的方法,即使用程序 RWIND 2。 该软件可以对结构上的风流进行CFD模拟,这可以显着降低内力,从而节省了截面设计时的费用。

通常可以说风荷载计算的规范提供了标准化的程序,但是更加复杂的方法,例如风洞模拟,可以更加准确和详细地考虑风对结构的影响。 通过比较这两种方法,莫斯特的圆形剧场项目使用的膜屋面膜结构的成本显着降低。

位置
桥梁
捷克
Architecture, 项目设计, 结构分析 Carl Stahl & spol。 [F12]ro
www.carlstahl.cz
客户 大部分地区的法定城市


项目说明

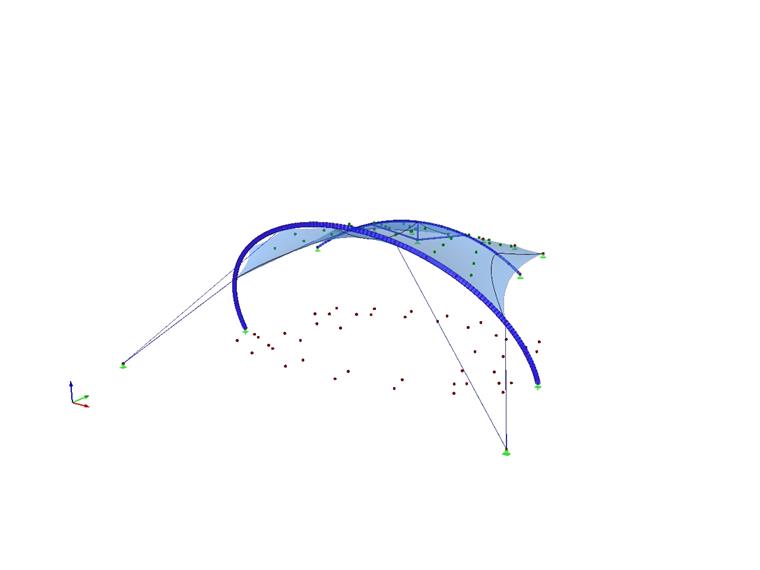

模型数据

节点数目: 116
线的数目 43
杆件数目: 33
面的数目: 6
荷载工况数目 2
总重量 6,390 t
翘曲区域尺寸 26.584 x 21.000 x 11.238 m
软件版本 5.29.01
