Anfiteatro del Teatro Municipal de Most, República Checa

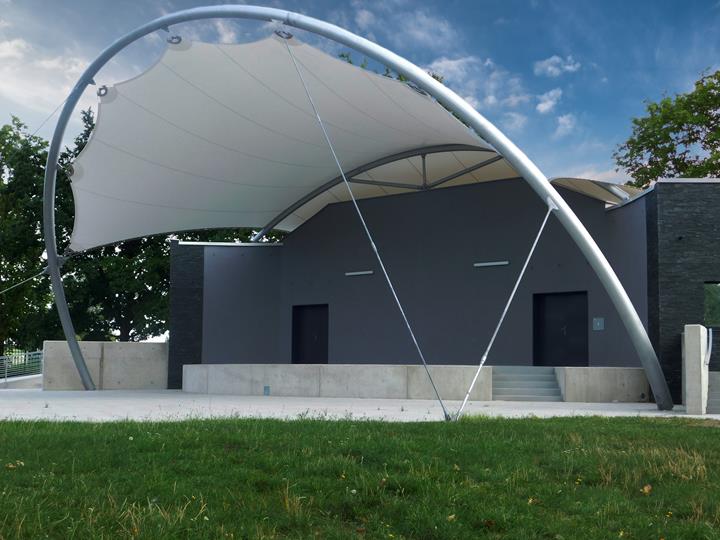

En junio de 2023, se completó con éxito la cubierta del anfiteatro en el teatro municipal de Most. La estructura con membrana fue especialmente diseñada para proporcionar protección contra el sol y la lluvia sobre el escenario, y al mismo tiempo hacer que todo el espacio fuera una atracción visual. El autor del diseño es Carl Stahl & spol.; el cálculo se realizó utilizando los programas RFEM 5 y RWIND 2.

La nueva cubierta del anfiteatro en Most es un proyecto innovador con el objetivo principal de proporcionar protección contra las condiciones climáticas adversas y, al mismo tiempo, mejorar el entorno para los espectadores y artistas. Esta estructura de membrana combina la estética con la funcionalidad y se abrió al público en junio de 2023.

Estructura

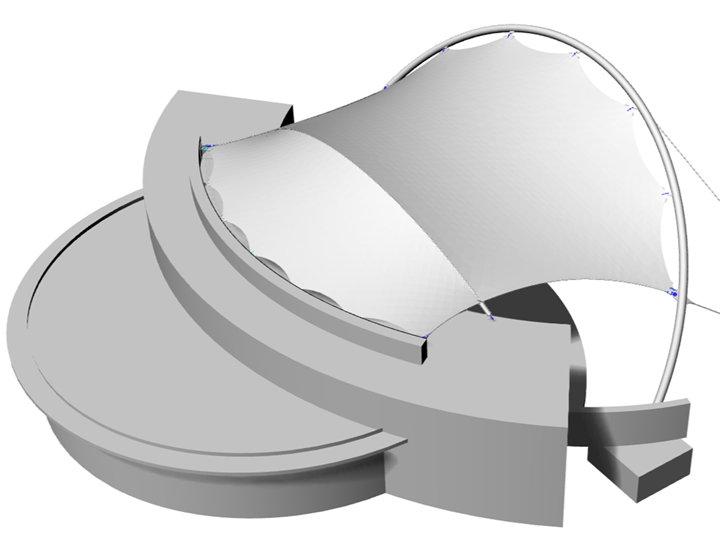

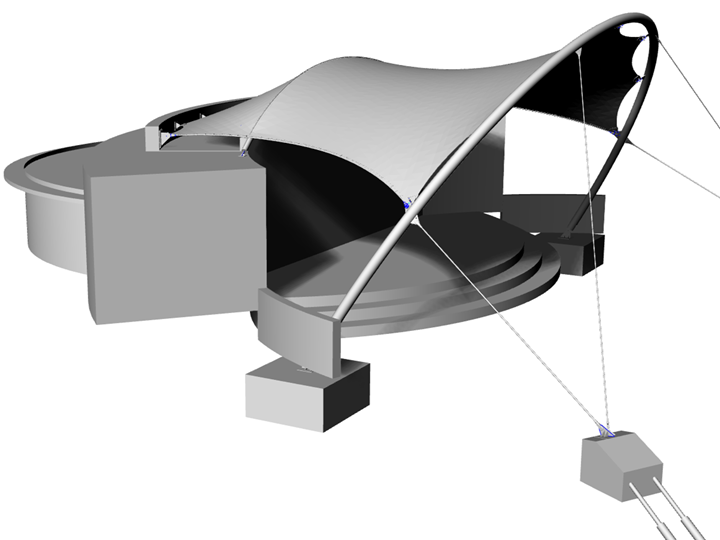

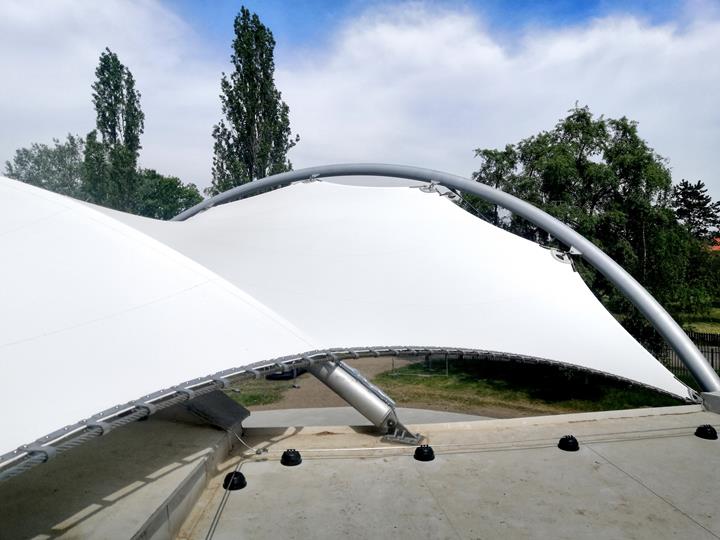

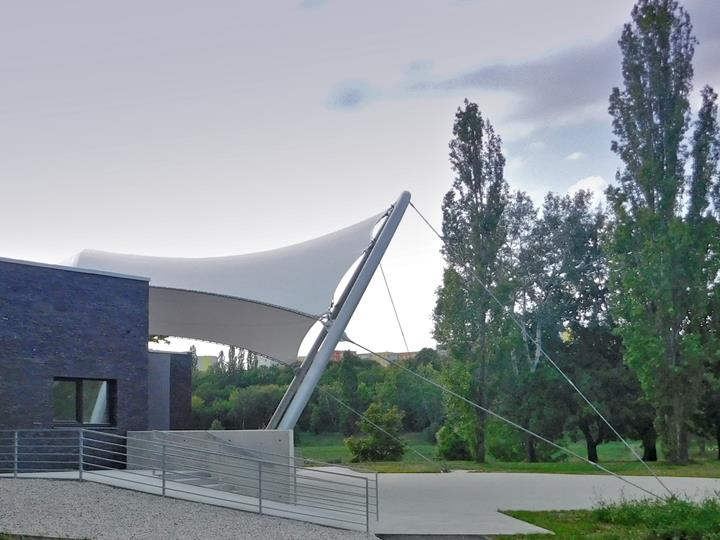

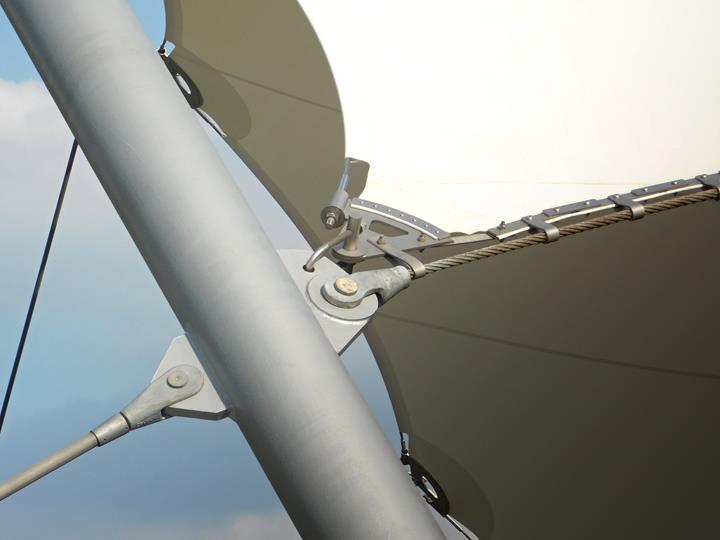

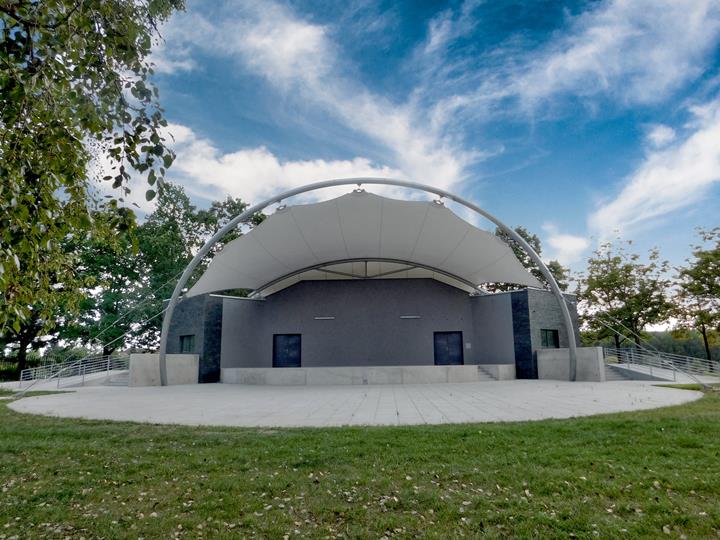

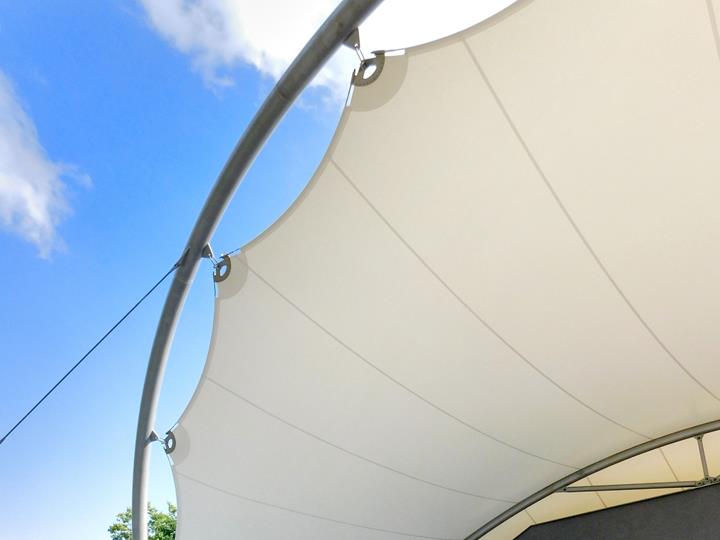

Toda la estructura de la cubierta, con unas dimensiones de 20 m × 16 m, utiliza los cables perimetrales guiados en un túnel para mantener la membrana en la forma correcta. Sin la necesidad de estructuras de soporte tradicionales, las estructuras de membrana son ligeras, fuertes y duraderas. La estructura de soporte consta de dos arcos: el primer arco tiene un ancho de 22 m y una altura de 9,5 m, mientras que el segundo arco tiene un ancho de 15,5 m y una altura de 2,5 m.

Análisis estructural

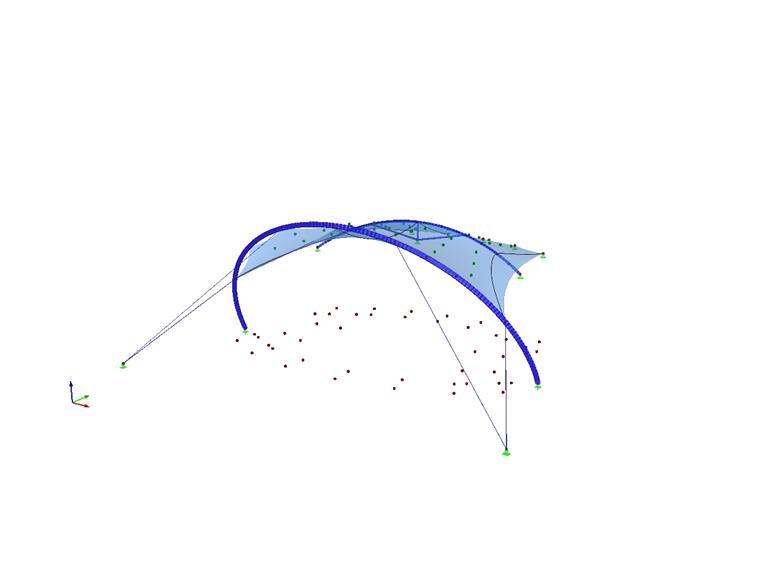

Los cálculos estructurales se realizaron en el programa RFEM 5 de Dlubal Software con el módulo adicional RF-FORM-FINDING. Los cables se modelaron como barras tipo cable y los cálculos se realizaron según el análisis de grandes deformaciones. El modelo de cálculo se dividió en dos partes: la primera parte incluyó una cubierta de membrana sin la estructura de acero, la segunda parte cubrió el modelado de la estructura de acero con una carga de membrana aplicada.

Cargas de viento

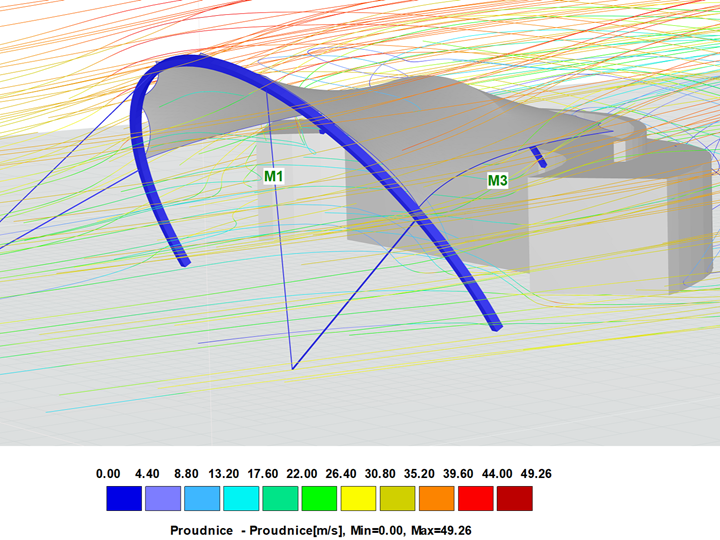

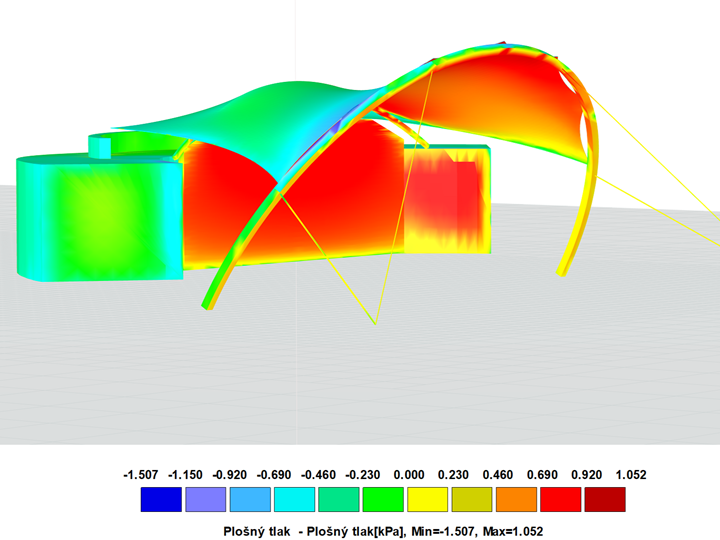

En la primera fase, el cálculo de la carga se realizó según el método estándar cumpliendo con el Eurocódigo ČSN EN 1991-1-4. Este enfoque, utilizando la forma de una marquesina encerrada en el lado de barlovento, mostró valores extremos de esfuerzos internos. Como reacción a esto, se adoptó un enfoque más sofisticado en la segunda fase, utilizando el programa RWIND 2. Este software permite simulaciones CFD del flujo de viento sobre la estructura, lo que ha llevado a una reducción significativa de los esfuerzos internos y al consiguiente ahorro en el cálculo de la sección.

En general, se puede afirmar que las normas para el cálculo de la carga de viento proporcionan procedimientos estandarizados, pero los enfoques más sofisticados, como las simulaciones de túnel de viento, pueden proporcionar un análisis más preciso y detallado del efecto del viento en la estructura. Una comparación de ambos enfoques condujo a una reducción significativa en el coste de la estructura de acero, lo que confirma el éxito de la innovadora cubierta de membrana del anfiteatro en Most.

Lugar
Puente
República Checa
Diseño arquitectónico, proyecto y análisis estructural Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Promotor Ciudad estatutaria de Most


Especificaciones del proyecto

Datos del modelo

Número de nudos 116
Número de líneas 43
Número de barras 33
Número de superficies 6
Número de casos de carga 2
Peso completo 6.390 t
Dimensiones 26,584 x 21,000 x 11,238 m
Versión del programa 5.29.01
