Anfiteatro del Teatro comunale di Most, Repubblica Ceca

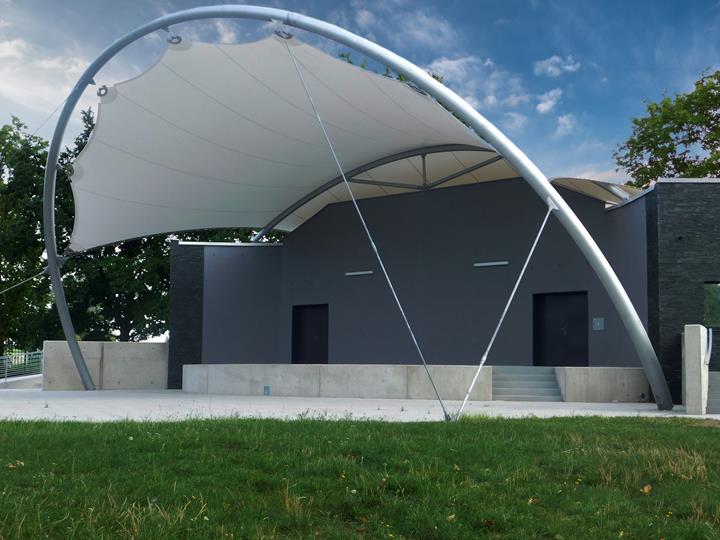

Nel giugno 2023 è stata completata con successo la copertura dell'anfiteatro del Teatro comunale di Most. La struttura a membrana è stata appositamente progettata per fornire protezione dal sole e dalla pioggia sopra il palco, rendendo l'intero spazio un'attrazione visiva. L'autore del progetto è Carl Stahl & spol.; il calcolo è stato eseguito utilizzando i programmi RFEM 5 e RWIND 2.

La nuova copertura dell'anfiteatro di Most è un progetto innovativo con l'obiettivo principale di fornire protezione contro le condizioni meteorologiche avverse e allo stesso tempo di migliorare l'ambiente per spettatori e artisti. Questa struttura a membrana combina estetica e funzionalità ed è stata inaugurata nel giugno 2023.

Struttura

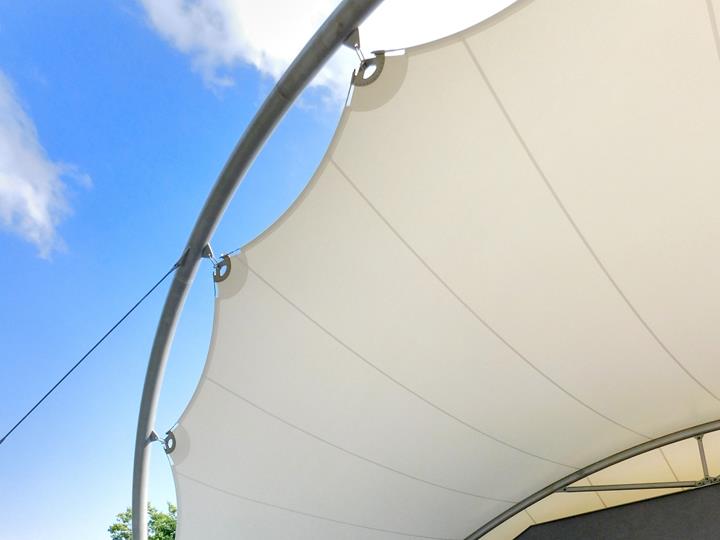

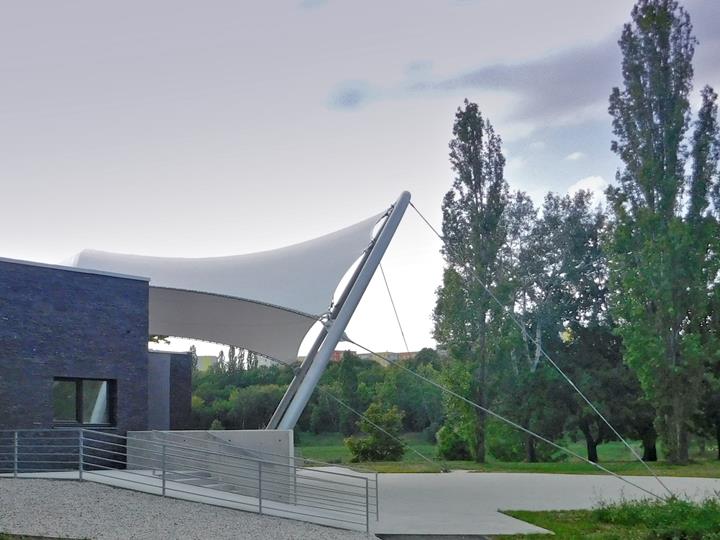

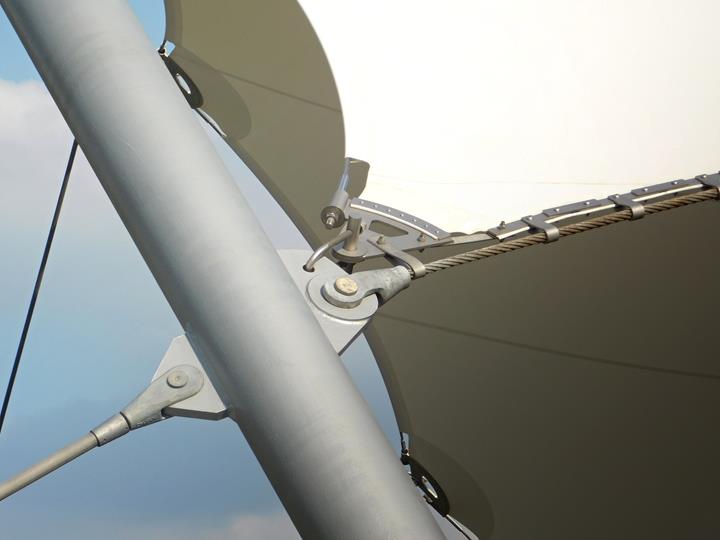

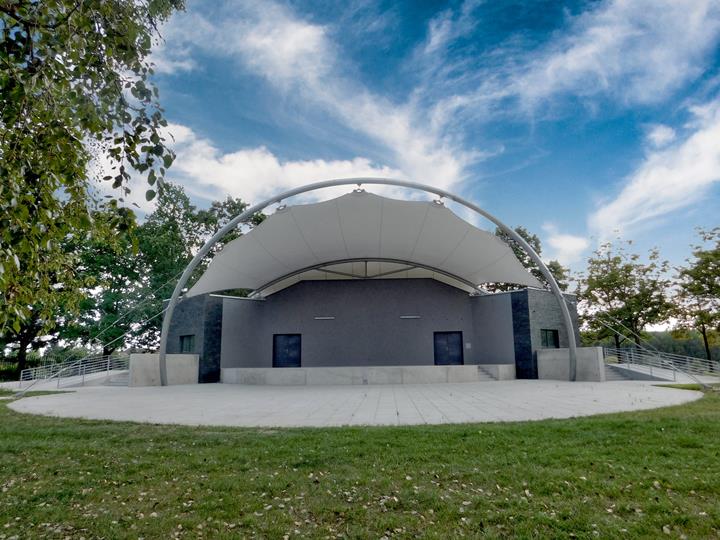

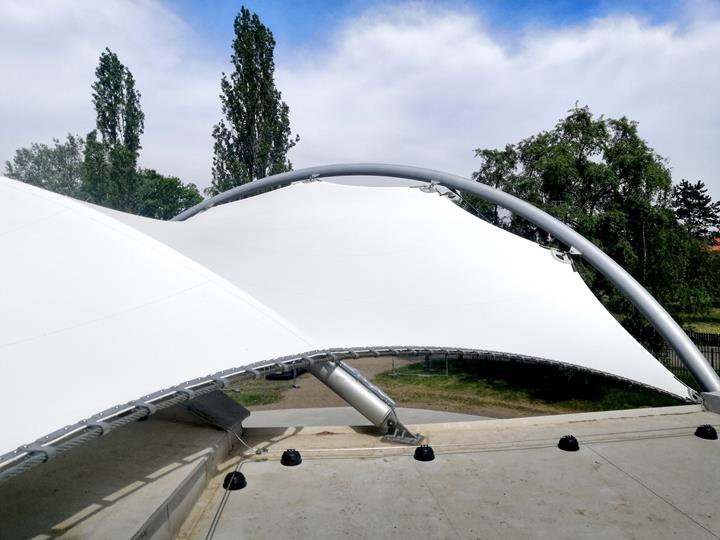

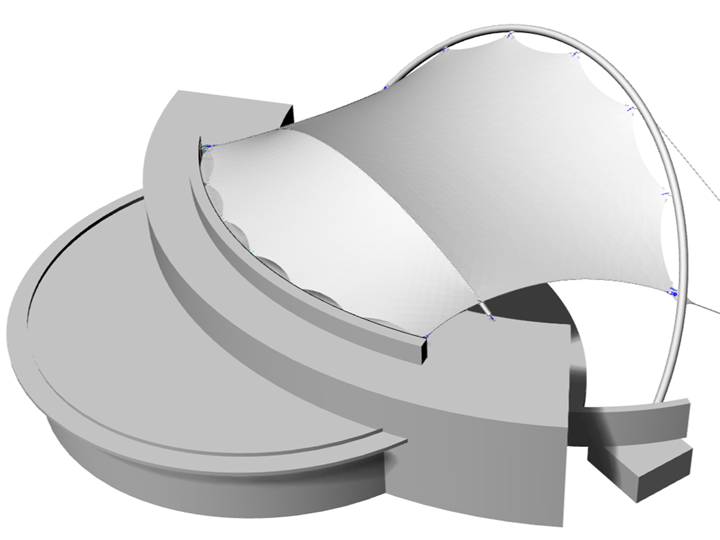

L'intera struttura della copertura, con dimensioni di 20 m × 16 m (65,6 x 52,5 piedi), utilizza i cavi perimetrali guidati in un tunnel per mantenere la forma corretta della membrana. Senza la necessità di strutture di supporto tradizionali, le strutture a membrana sono leggere, resistenti e durevoli. La struttura portante è costituita da due archi: il primo arco ha una larghezza di 22 m (72,2 piedi) e un'altezza di 9,5 m (31,2 piedi), il secondo arco ha una larghezza di 15,5 m (50,9 piedi) e un'altezza di 2,5 m (8,2 piedi).

Analisi strutturale

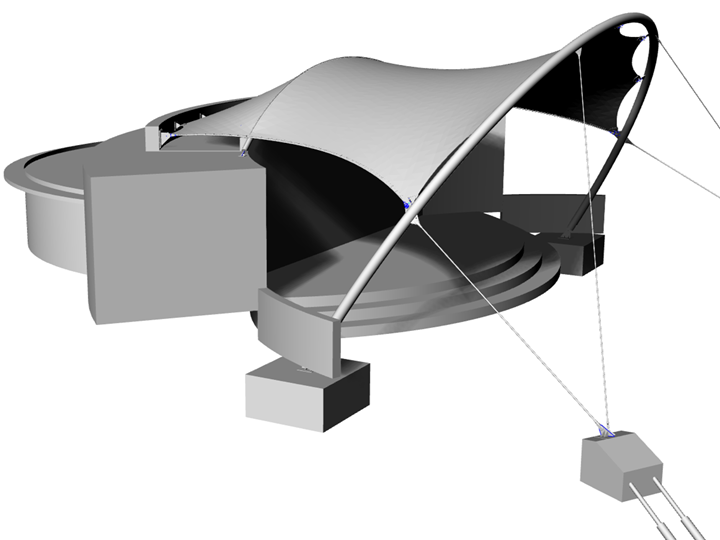

I calcoli strutturali sono stati eseguiti nel programma Dlubal RFEM 5 con il modulo aggiuntivo RF‑FORM‑FINDING. I cavi sono stati modellati come aste di tipo fune e i calcoli sono stati eseguiti secondo la teoria delle grandi deformazioni. Il modello di calcolo è stato diviso in due parti: la prima parte comprendeva una copertura a membrana senza la struttura in acciaio, la seconda parte copriva la modellazione della struttura in acciaio con il carico della membrana applicato.

Carico del vento

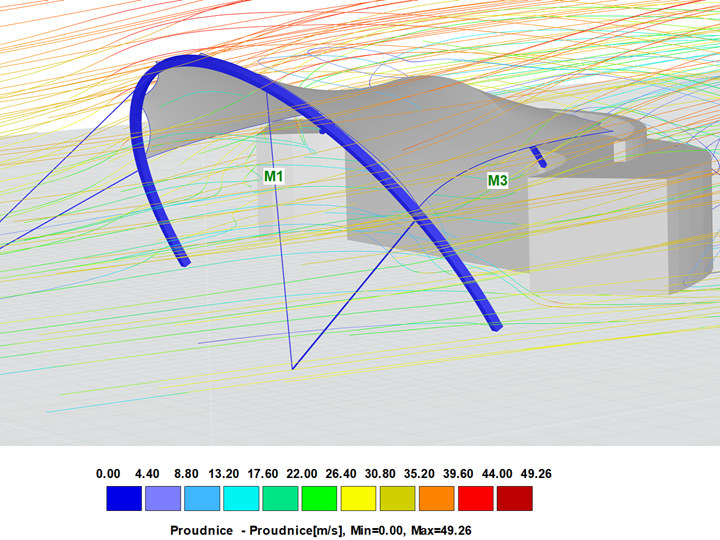

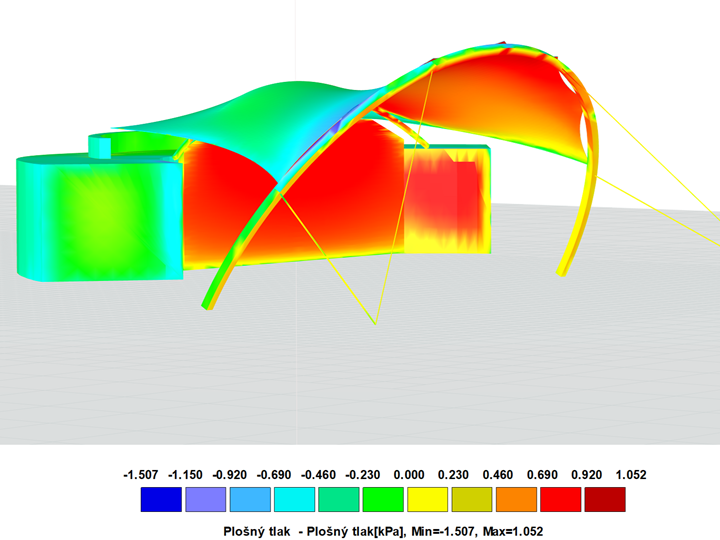

Nella prima fase, il calcolo del carico è stato eseguito secondo il metodo standard, conforme alla norma ČSN EN 1991‑1‑4. Questo approccio, utilizzando la forma della copertura racchiusa sul lato sopravento, ha mostrato valori estremi delle forze interne. In risposta, nella seconda fase è stato adottato un approccio più sofisticato, utilizzando il programma RWIND 2. Questo software consente simulazioni CFD del flusso del vento sulla struttura, il che ha portato a una significativa riduzione delle forze interne e al conseguente risparmio nella progettazione della sezione trasversale.

In generale, si può affermare che le norme per il calcolo del carico del vento forniscono procedure standardizzate, ma approcci più sofisticati, come le simulazioni in galleria del vento, possono fornire un'analisi più accurata e dettagliata dell'effetto del vento sulla struttura. Un confronto di entrambi gli approcci ha portato a una significativa riduzione del costo della struttura in acciaio, che conferma il successo dell'innovativa copertura a membrana dell'anfiteatro di Most.

Posto
Most
Repubblica Ceca
Architettura, progetto e analisi strutturale Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Supervisore La città statutaria di Most


Specifiche del progetto

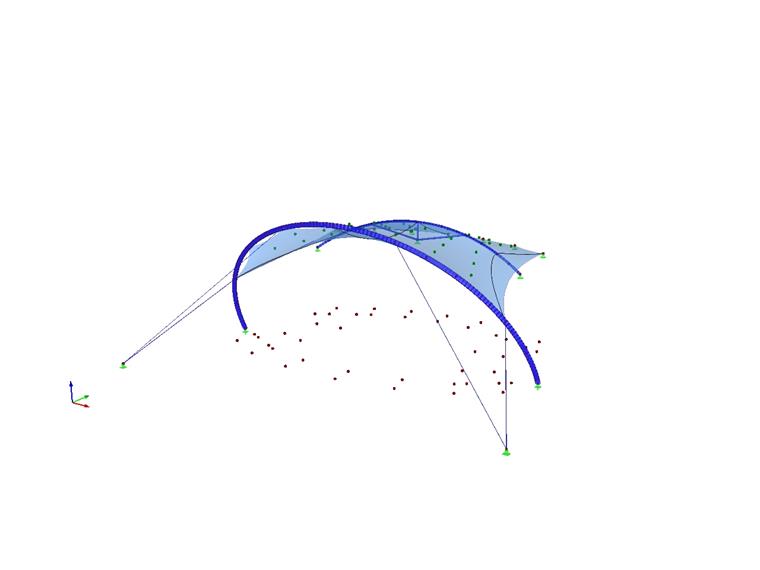

Dati del modello

Numero di nodi 116
Numero di linee 43
Numero di aste 33
Numero di superfici 6
Numero di casi di carico 2
Peso totale 6,390 t
Dimensioni 26.584 x 21.000 x 11.238 m
Versione del programma 5.29.01
