Amphithéâtre du théâtre municipal de Most, République tchèque

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

En juin 2023, la toiture de l'amphithéâtre du théâtre municipal de Most a été achevée avec succès. La structure en toile tendue a été spécialement conçue pour protéger du soleil et de la pluie au-dessus de la scène, tout en rendant la salle attrayante. L'auteur du projet est la société Carl Stahl & Co., le calcul a été effectué à l'aide des logiciels RFEM 5 et RWIND 2.

Architecture, projet, calcul de structure Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Maître d'ouvrage Municipalité de Most

Paramètres de structure de l'amphithéâtre

Modèle

La nouvelle toiture de l'amphithéâtre de Most représente un projet innovant dont l'objectif principal est de fournir une protection contre les intempéries et d'améliorer l'environnement pour les spectateurs comme pour les artistes. Cette structure en toile tendue combine l'esthétique et la fonctionnalité et a été mise en service en juin 2023.

Structure

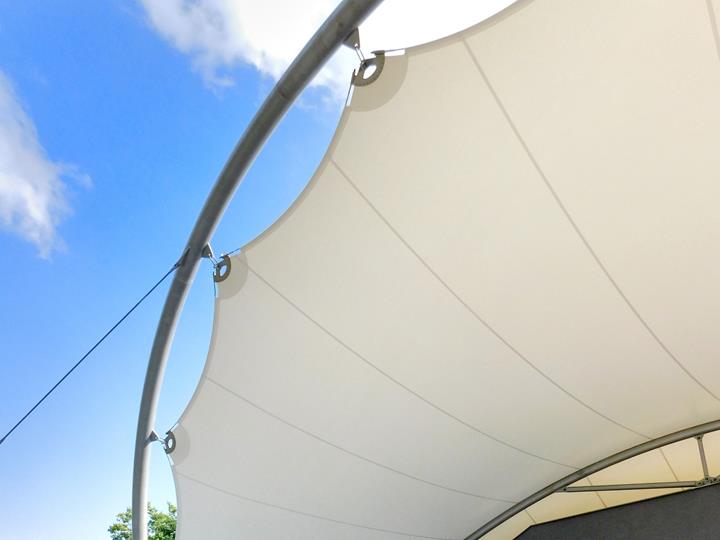

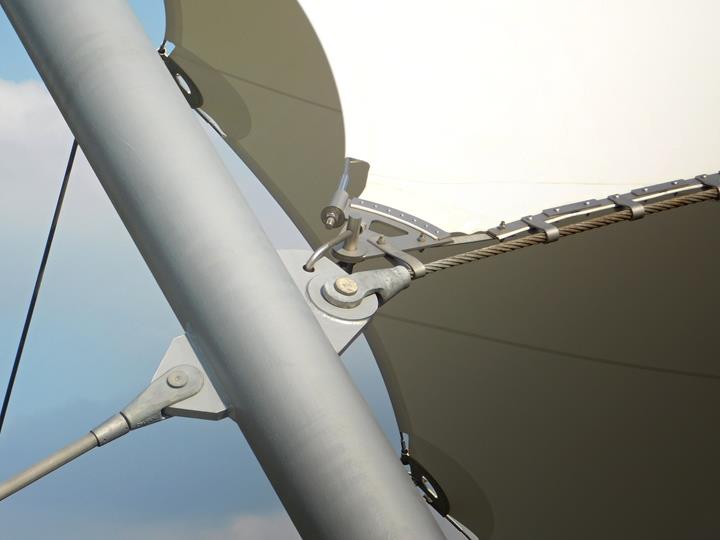

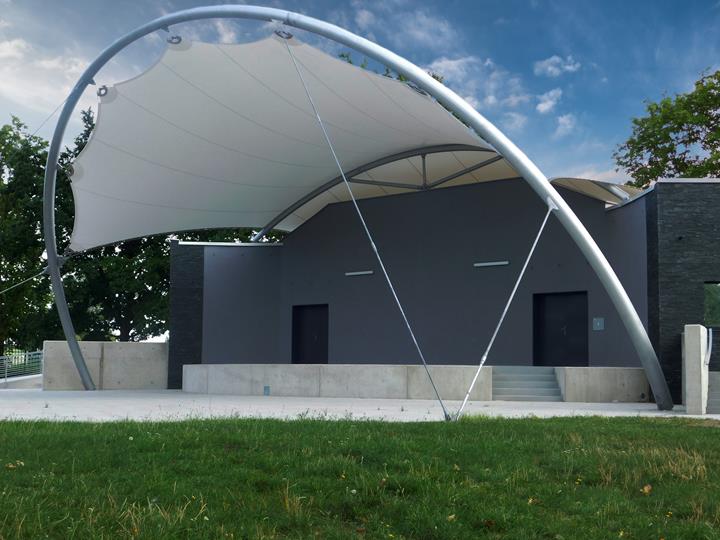

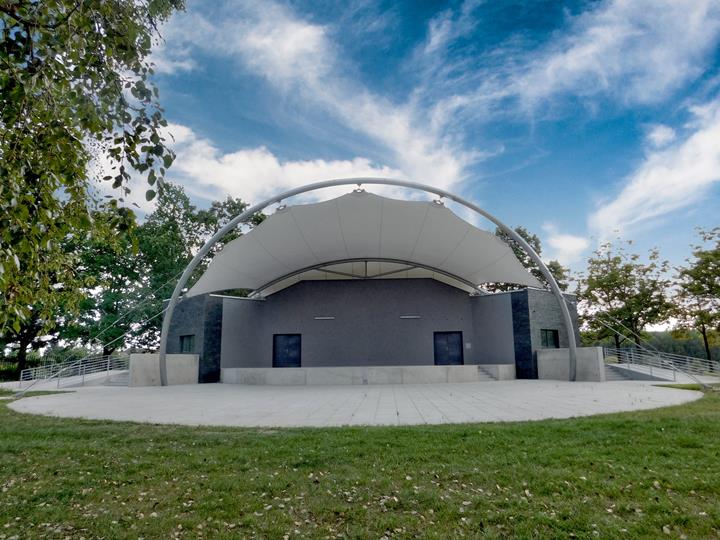

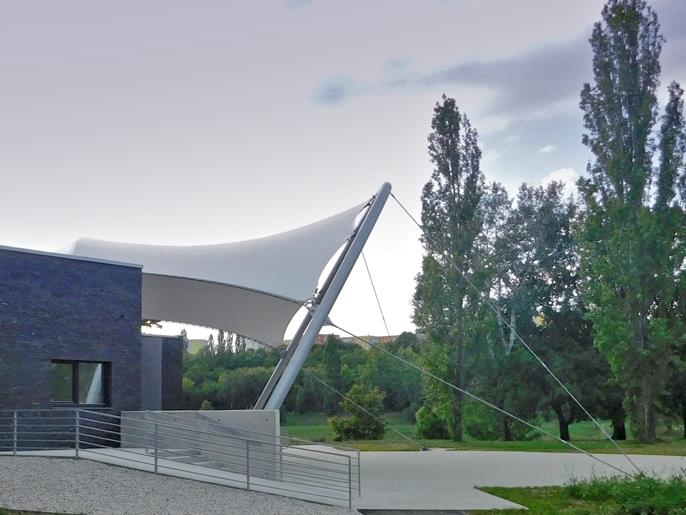

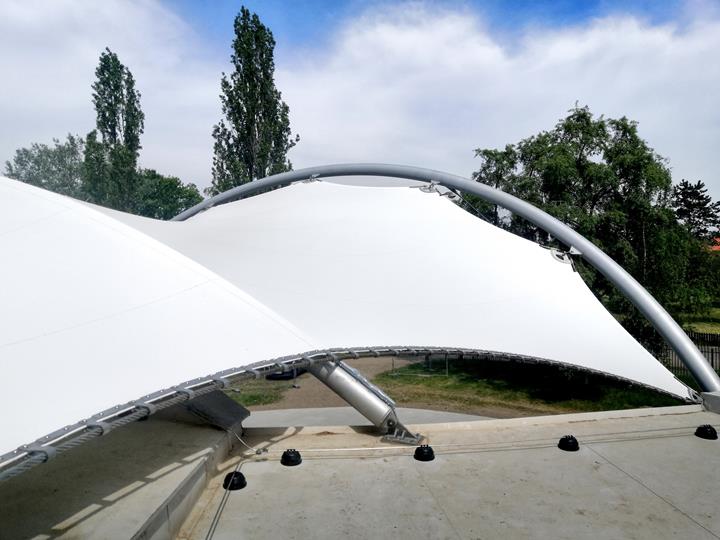

La structure complète de cette toiture, dont les dimensions sont de 20 m x 16 m, est mise en place à l'aide de câbles circulaires guidés dans un tunnel pour que la membrane ait la forme adéquate. Sans avoir besoin de structures porteuses traditionnelles, les structures à membrane sont légères, solides et durables. La structure porteuse est composée de deux arcs, le premier d'une largeur de 22 m et d'une hauteur de 9,5 m, le second d'une largeur de 15,5 m et d'une hauteur de 2,5 m.

Analyse statique

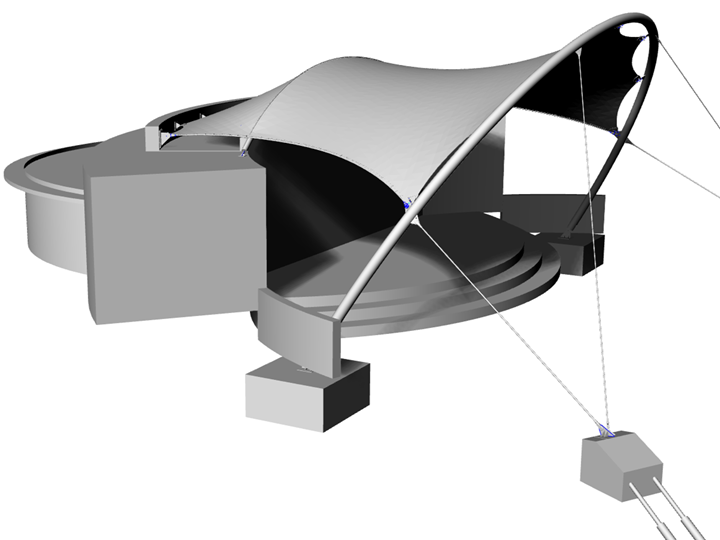

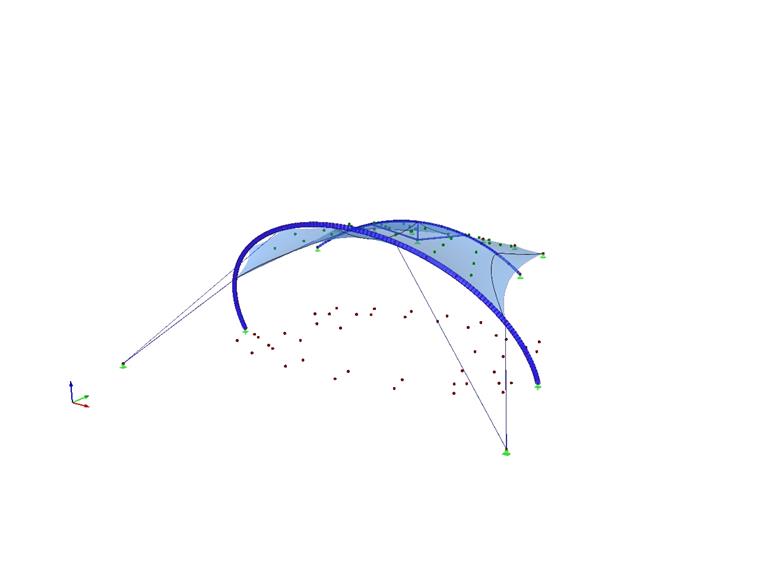

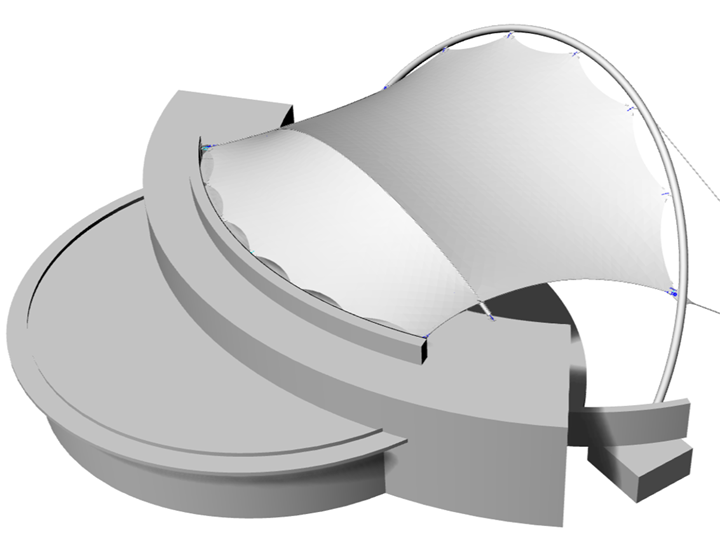

Le calcul de structure a été réalisé dans le logiciel RFEM 5 de Dlubal Software avec le module additionnel RF-FORM-FINDING. Les câbles ont été modélisés sous forme de barres de câble et les calculs ont été effectués selon la théorie III. Le modèle de calcul était divisé en deux parties : la première partie présentait une toiture à membrane sans structure en acier, la seconde modélisait une structure en acier sur laquelle une charge de membrane a été appliquée.

Charge de vent

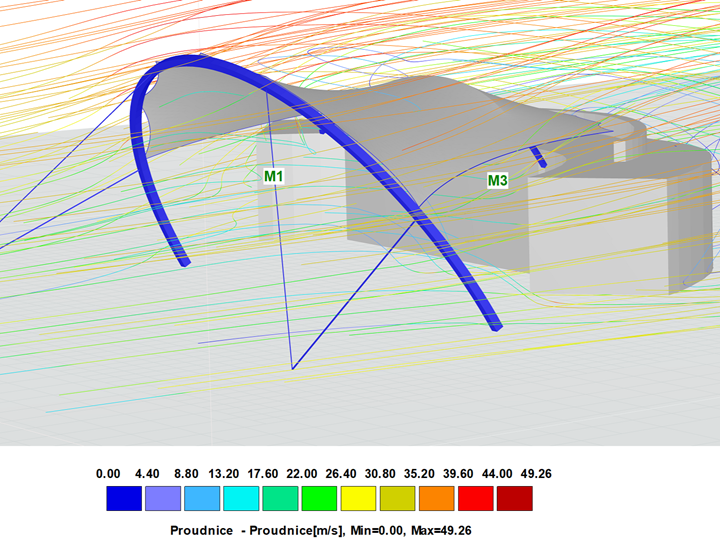

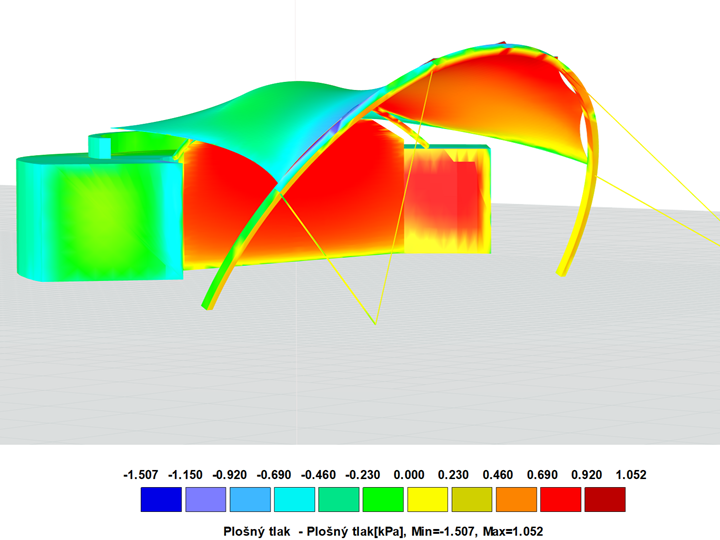

Dans un premier temps, le calcul des charges a été effectué selon la méthode standard en conformité avec la norme ČSN EN 1991-1-4. Cette approche, utilisant la forme d'auvent fermée sur le côté au vent, a permis de déterminer les valeurs extrêmes des efforts internes. En réponse, une approche plus sophistiquée a été adoptée dans RWIND 2 lors de la deuxième phase. Ce logiciel permet d'effectuer des simulations CFD des flux de vent sur la structure, ce qui a permis de réduire considérablement les efforts internes et de réaliser des économies sur le calcul des sections.

Dans l'ensemble, on peut constater que les normes pour le calcul des charges de vent fournissent des procédures standardisées, mais des approches plus sophistiquées, telles que des simulations de soufflerie, peuvent fournir une analyse plus précise et détaillée de l'impact du vent sur la structure. La comparaison des deux approches a permis de réduire considérablement le coût de la structure en acier, ce qui confirme le succès de la toiture à membrane innovante de l'amphithéâtre de Most.

Adresse du projet

Most
République tchèque
