Расчёт конструкции радарной башни в аэропорту Малаги, Испания

Этот проект касается оценки конструкции существующей телекоммуникационной башни на климатические нагрузки, условия эксплуатации и сейсмику, которую выполнила SAQQARA INGENIERIA S.L., клиент Dlubal Software. Конструкция представляет собой решётчатую башню квадратного в плане сечения, выполненную из стальных профилей, с установленным на ней радаром и необходимым вспомогательным оборудованием, включая копию купола сферической антенны.

Расчеты включают в себя проверку профилей, соединений и фундамента башни для установленного в нем оборудования на прочность, устойчивость и пригодность к эксплуатации. Новый объект расположен в муниципалитете Малаги, в районе, близком к самой опасной сейсмической зоне на юго-востоке Испании. В исследовании использовались нормативы Еврокод и испанский NCSE-02 с картой, обновленной IGM, с использованием основной программы RFEM вместе с дополнительными модулями для башен, расчета стальных конструкций и динамического расчета.

Задание конструкции

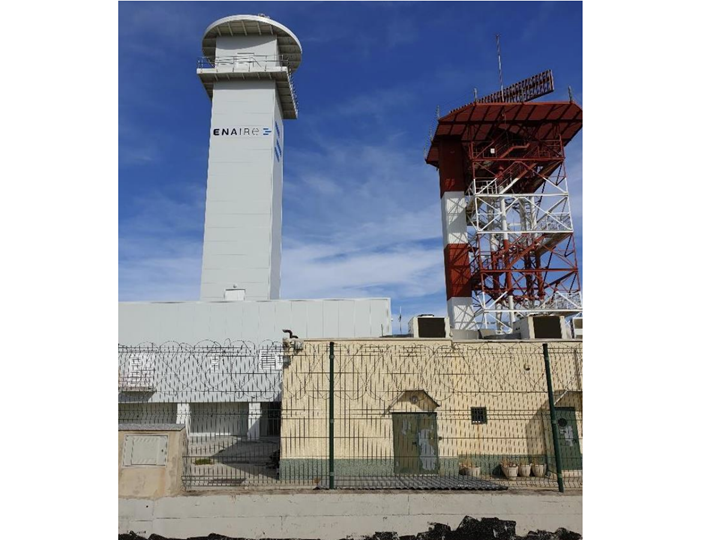

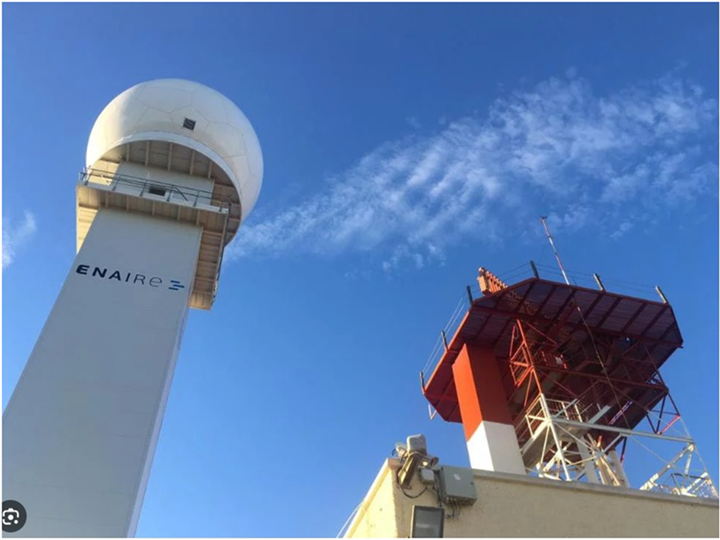

Решётчатая башня имеет высоту 30 м и размеры в плане 4,1 м × 4,1 м. Оборудование размещается с помощью опор, соответствующих сторонам башни. Кроме того, на башне имеются две платформы. один на высоте 26 м от земли, а другой на максимальном уровне 30 м, на котором будут установлены новый обтекатель и радар. Был проведен визуальный контроль, получены геометрические и графические данные, а также взяты образцы, необходимые для того, чтобы с достаточной надежностью принять решение о свойствах материалов, которые будут использоваться в расчете в соответствии с действующей нормативной базой. Доступ к платформам и оборудованию башни осуществляется изнутри по лестнице.

Результаты и заключение

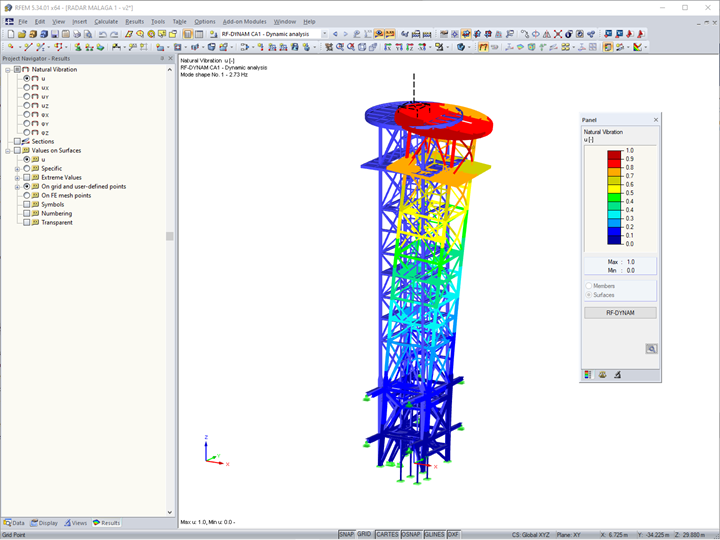

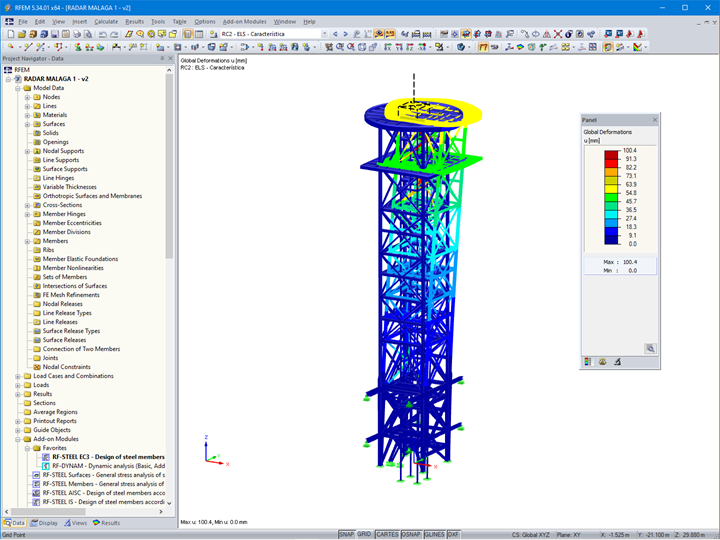

Она была сертифицирована для эксплуатации на основе эксплуатационных требований к максимальному смещению и повороту конструкции на высоте позиционирования радара. Прочность стоек и фасадов башни на сопротивление, устойчивость и выход из работы соединительных элементов была подтверждена положительно. Было подтверждено, что существующий фундамент был достаточен для нового использования. Использование модуля Tower, который включает в себя дополнительные EC3 3-1 и EC1 для данного типа конструкций, помогло нам сертифицировать конструкцию быстрее и надежнее.

Место Аэропорт Малаги - Коста дель Соль,
Малага, Испания
Заказчик ENAIRE
Расчёт конструкций и фундамента SAQQARA INGENIERIA S.L.
Тел.: (+34) 946 035 087
[email protected]
www.saqqaraingenieria.es


Спецификации проекта

Данные о модели

Количество узлов 547
Количество линий 949
Количество стержней 874
Количество поверхностей 36
Количество загружений 4
Количество сочетаний нагрузок 18
Количество расчетных сочетаний 2
Общий вес 47,193 t
Размеры (метрические) 8,150 x 9,140 x 35,317 m
Размеры (имперские) 26.74 x 29.99 x 115.87 feet
Версия программы 5.34.01
