Analisi strutturale della torre radar all'aeroporto di Malaga, Spagna

Questo progetto si occupa della valutazione strutturale rispetto ai carichi climatici e dell'utilizzo e dell'analisi sismica di una torre per telecomunicazioni esistente eseguita da SAQQARA INGENIERIA S.L., un cliente di Dlubal Software. La struttura è una torre a traliccio con una pianta a sezione quadrata, realizzata con sezioni trasversali in acciaio, con un radar e le attrezzature ausiliarie necessarie installate su di essa, incluso un radome sferico.

544x

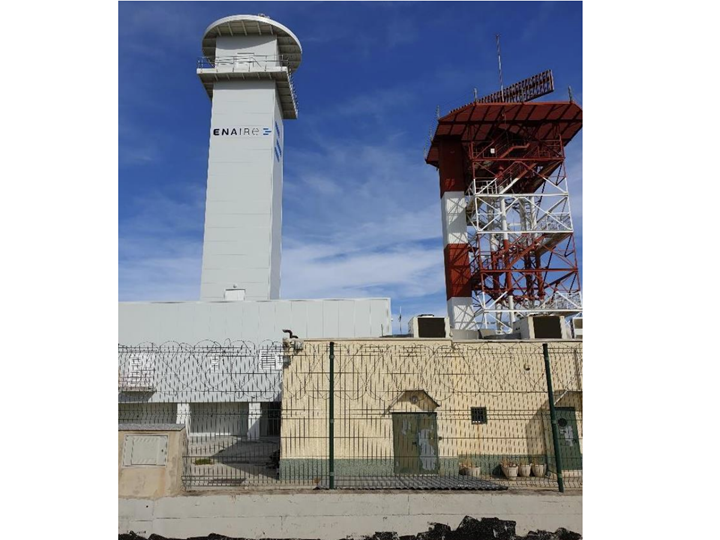

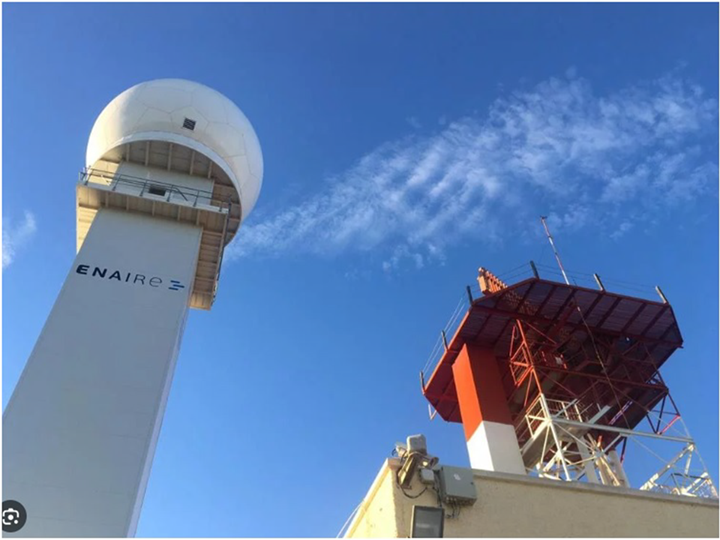

Torre radar all'aeroporto di Malaga, Spagna

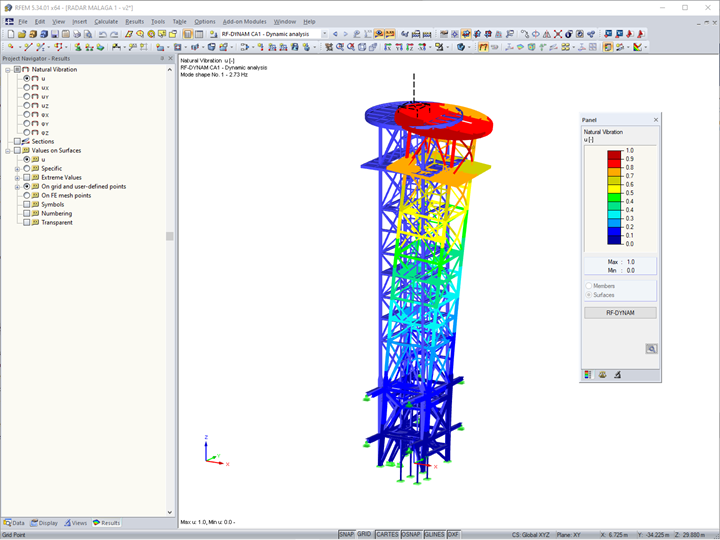

I calcoli hanno incluso i progetti allo stato limite ultimo e di esercizio, nonché l'analisi di stabilità delle sezioni trasversali, dei giunti e delle fondazioni della torre, comprese le apparecchiature installate su di essa. La struttura si trova nel comune di Malaga, in una zona vicino alla zona sismica più pericolosa del sud-est spagnolo. L'analisi è stata eseguita secondo gli Eurocodici e la norma spagnola NCSE-02 con una mappa aggiornata da IGM, utilizzando il programma principale RFEM insieme ai moduli aggiuntivi per torri, verifica acciaio e analisi dinamica.

Definizione della struttura

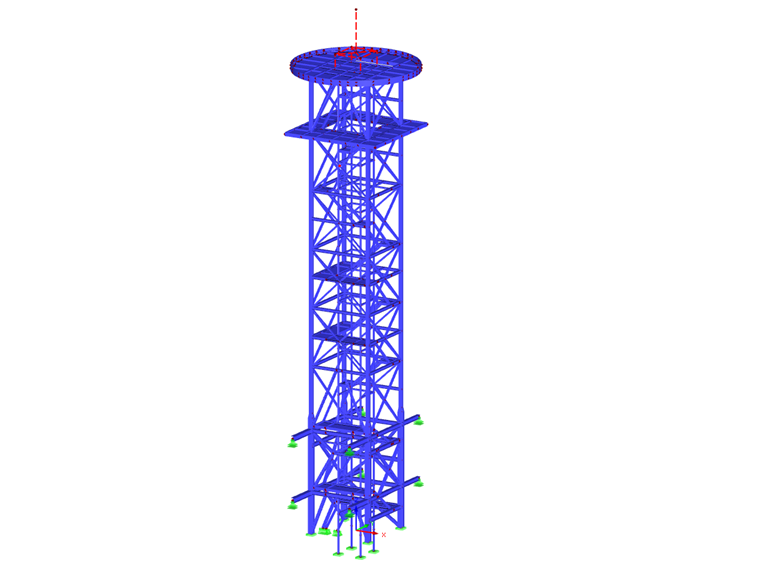

La torre a traliccio ha un'altezza di 30 m e dimensioni in pianta di 4,1 m × 4,1 m. L'attrezzatura è posizionata utilizzando i supporti corrispondenti ai lati della torre. Inoltre, la torre ha due piattaforme. Una di questesi trova a 26 m da terra e l'altra si trova ad un'altezza massima di 30 m, dove saranno installati il nuovo radome e le apparecchiature radar. È stata eseguita un'ispezione visiva e sono stati presi i dati geometrici e fotografici, nonché l'estrazione di campioni necessari per prendere decisioni sulle proprietà del materiale da utilizzare nell'analisi con sufficiente sicurezza secondo le normative vigenti. Le piattaforme della torre e le attrezzature sono accessibili dall'interno della torre utilizzando un vano scala.

Risultati e conclusione

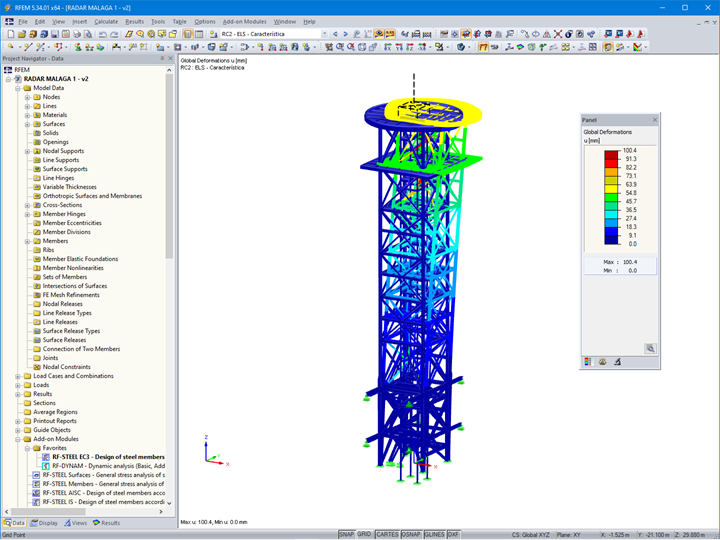

È stato certificato per il servizio in base ai requisiti operativi dello spostamento massimo e della rotazione della struttura all'altezza di posizionamento del radar. La capacità di resistenza delle "gambe" e delle facce della torre contro la resistenza, la stabilità e la rottura degli elementi di fissaggio sono state certificate favorevolmente. È stato dimostrato che le fondazioni esistenti sono sufficienti a supportare le nuove apparecchiature. Utilizzando il modulo aggiuntivo TOWER, che include le aggiunte di EC3 3-1 ed EC1 per questo tipo di strutture, è stato possibile certificare la struttura in modo più rapido e affidabile.

Posto

Aeroporto di Malaga - Costa del Sol,
Malaga, Spagna
