对西班牙马拉加机场雷达塔的结构评估

该项目由 SAQQARA INGENIERIA SL 对既有电信塔的气候荷载、使用和地震进行了结构评估 , 德儒巴客户端。该项目为格构式塔架结构，其上安装雷达装置和必要的附属设备（包括球形天线罩）。

544x

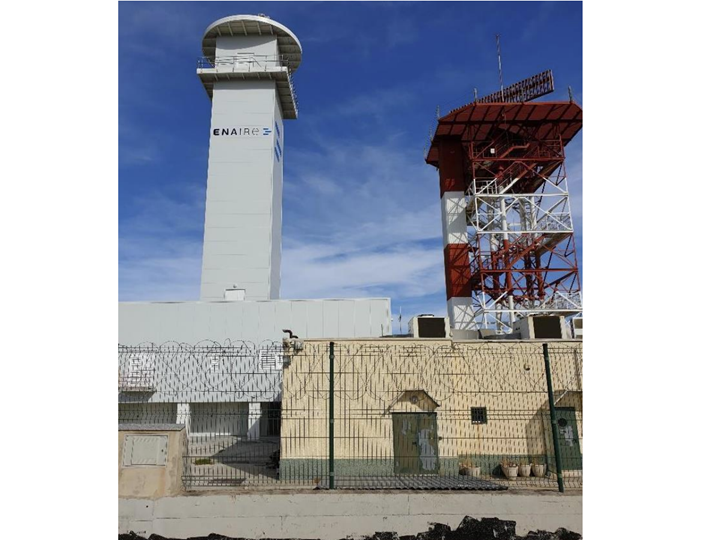

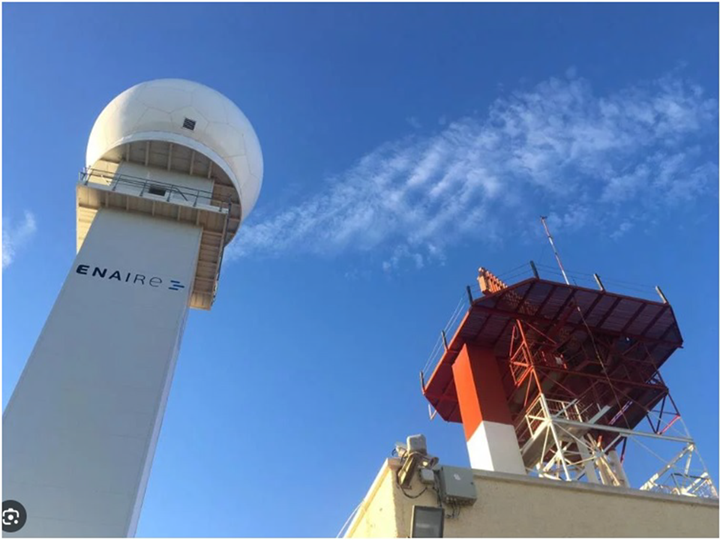

马拉加机场雷达塔，西班牙

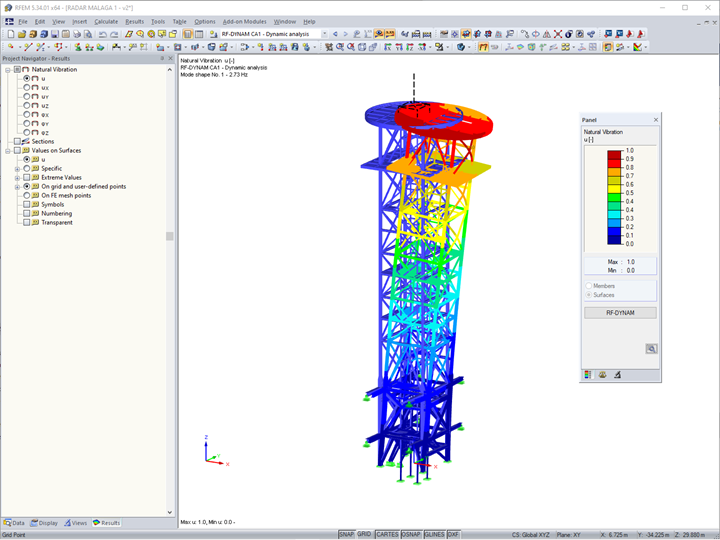

计算内容包括验算结构的截面、连接节点以及塔架基础的承载力、稳定性和使用性能。该地震中心位于马拉加市，靠近西班牙东南部地震最危险的地区。该项研究中使用的标准是欧洲规范和西班牙的 NCSE-02，IGM 使用主软件 RFEM 以及塔架结构设计、钢结构设计和动力分析的附加模块更新了结构图。

结构定义

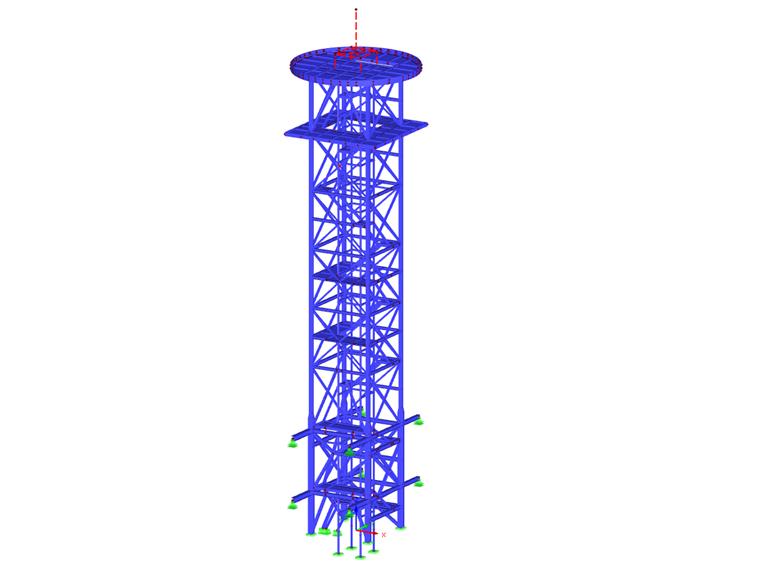

该项目为高 30 米，平面尺寸为 4.1 x 4.1 m 的格构式塔架。设备根据塔架表面的支座进行安放。此外，该塔架设有两个平台。一个距离地面 26 米，另一个在最高 30 米，其上将安装新的天线罩和雷达组件。进行了目测，获取几何和摄影数据，并提取了必要的样品，以便根据现有的法律框架安全地决定在分析中使用的材料的属性。从内部通过楼梯到达塔架平台和设备都需要通过楼梯。

结果和结论

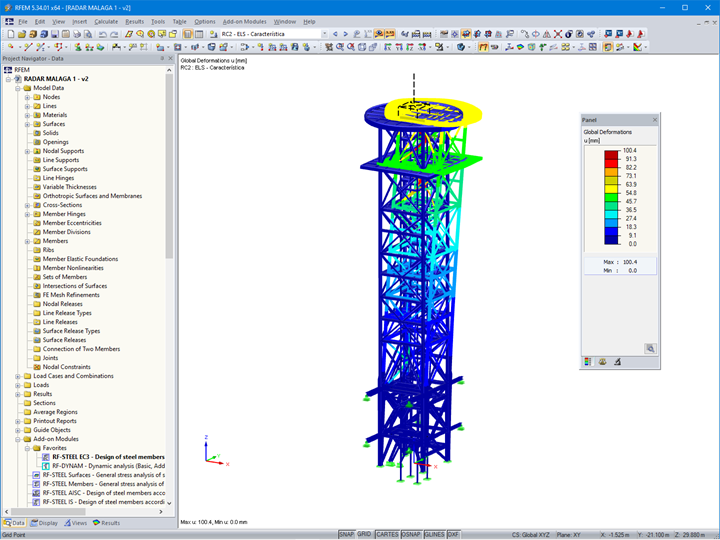

该认证是按照结构物最大位移和转动要求在雷达定位高度进行的。通过了良好的认证，塔架的肢体和端部的抵抗力、稳定性和连接件失效。事实证明，现有的基础足以支持新的建筑项目，使用“塔架”模块可以帮助我们更快更可靠地对结构进行验算，该模块包括了用于此类结构类型的 EC3 3-1 和 EC1。
