Cálculo estrutural da torre de radar do aeroporto de Málaga, Espanha

Este projeto é sobre a avaliação estrutural de uma torre de telecomunicações já existente quanto a cargas climáticas, utilização e sismos, realizada pela SAQQARA INGENIERIA S.L., cliente da Dlubal Software. A estrutura é uma torre triangulada com uma secção quadrada de perfis de aço, na qual está instalada um aparelho de radar e os equipamentos auxiliares necessários, incluindo uma imitação de um radome esférico.

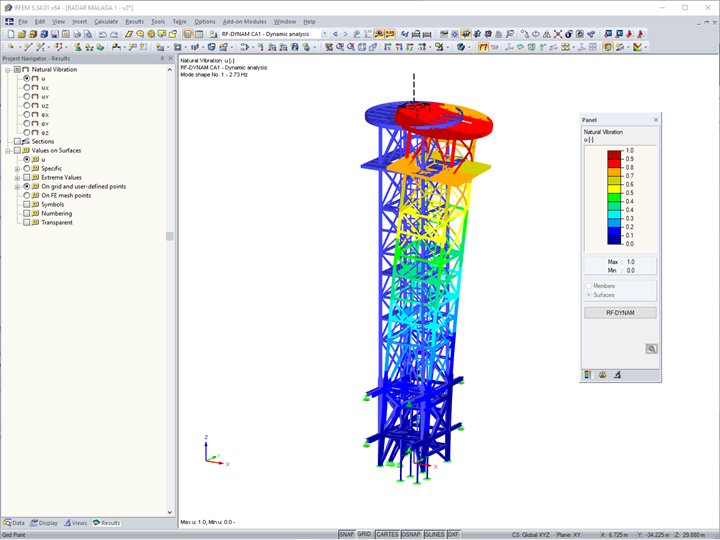

Os cálculos incluíram a verificação das secções, das ligações e das fundações da torre para os equipamentos aí instalados tendo em conta a resistência, a estabilidade e a utilização. A instalação está localizada no município de Málaga, numa zona próxima da zona sísmica mais perigosa do sudeste espanhol. O estudo foi realizado de acordo com os Eurocódigos e a norma espanhola NCSE-02 com um mapa atualizado pelo IGM, tendo sido utilizado o programa principal RFEM em conjunto com os módulos para mastros, dimensionamento de aço e análise dinâmica.

Definição da estrutura

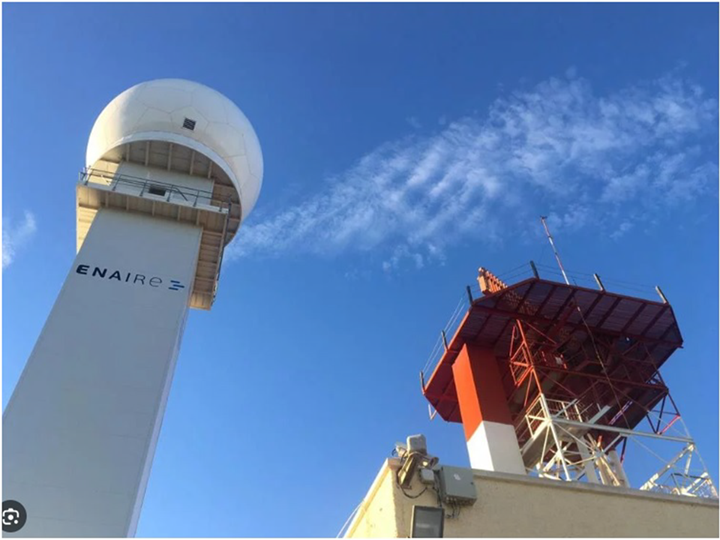

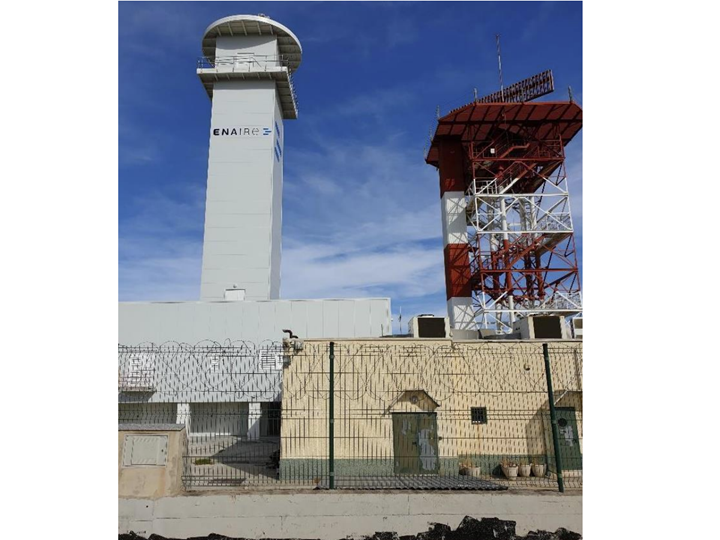

A torre triangulada tem uma altura de 30 m e as dimensões em planta de 4,1 m x 4,1 m. O equipamento está colocado utilizando suportes correspondentes aos lados da torre. Além disso, a torre está equipada com duas plataformas. Uma delas está situada a uma altura de 26 m acima do solo e a outra a uma altura máxima de 30 m, onde serão instalados o radome e o radar mais os respetivos equipamentos. Foi realizada uma inspeção visual, foram registados dados geométricos e fotográficos e efetuadas recolhas de amostras, necessárias para decidir as propriedades dos materiais que podem ser utilizados nas análises com segurança suficiente de acordo com a norma em vigor. O acesso às plataformas e aos equipamentos da torre é realizado pelo interior através de umas escadas.

Resultados e conclusão

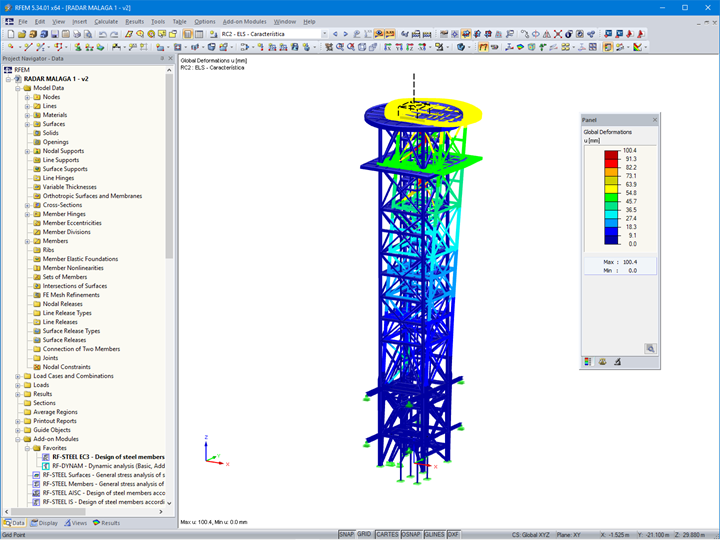

Foi atribuída a certificação para o funcionamento com base nos requisitos operacionais de deslocamento e rotação máximos da estrutura na altura de posicionamento do radar. A capacidade de resistência das pernas e dos lados da torre à resistência, à estabilidade e à rotura dos meios de ligação foi certificada favoravelmente. Ficou provado que a fundação existente é suficiente para suportar o novo equipamento. A utilização do módulo adicional MAST, que inclui os complementos EC3 3-1 e EC1 para este tipo de estrutura, permitiu certificar a estrutura de forma mais rápida e fiável.

Local Aeroporto de Málaga – Costa del Sol,
Málaga, Espanha
Cliente ENAIRE
Cálculo de estruturas e fundações SAQQARA INGENIERIA S.L.
Tel.: (+34) 946 035 087
[email protected]
www.saqqaraingenieria.es


Especificações do projeto

Dados do modelo

Número de nós 547
Número de linhas 949
Número de barras 874
Número de superfícies 36
Número de casos de carga 4
Número de combinações de cargas 18
Número de combinações de resultados 2
Peso total 47,193 t
Dimensões (métricas) 8,150 x 9,140 x 35,317 m
Dimensões (imperial) 26.74 x 29.99 x 115.87 feet
Versão do programa 5.34.01
