Evaluación estructural de la Torre Radar en el aeropuerto de Málaga, España

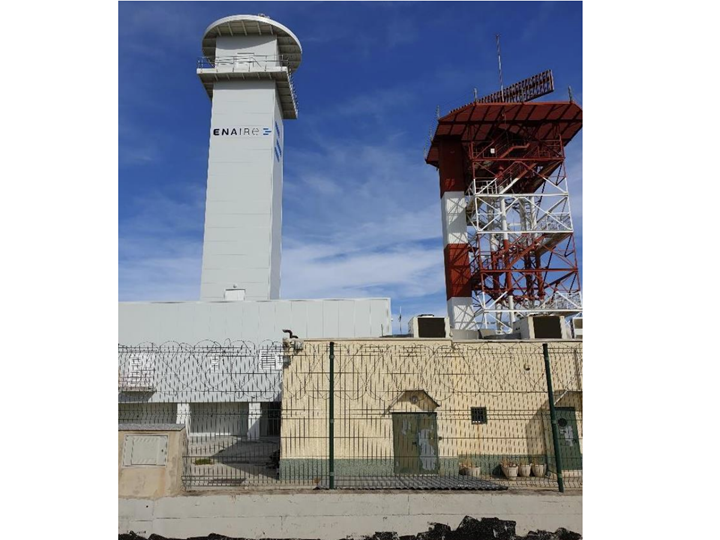

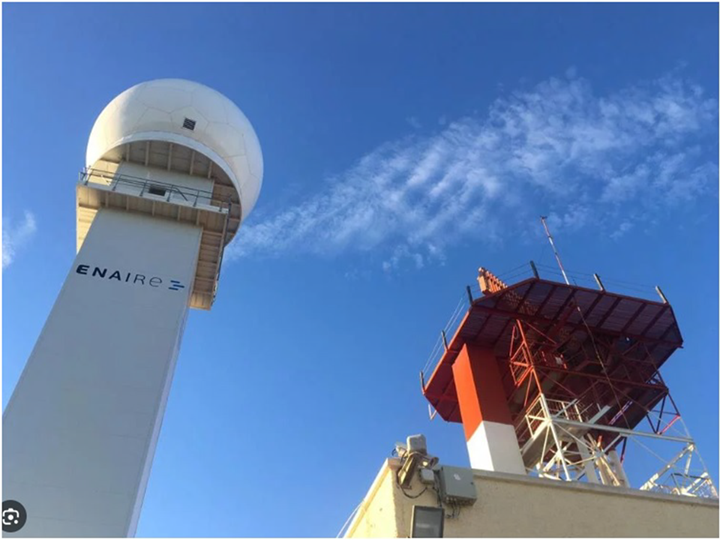

El presente proyecto trata sobre la evaluación estructural frente a cargas climáticas, uso y sismo de una torre de telecomunicaciones ya existente realizada por SAQQARA INGENIERIA S.L. , cliente de Dlubal Software. Se trata de una torre de celosía de sección cuadrada en planta, conformada con perfiles de acero y sobre la que se instala un radar y su equipamiento auxiliar necesario, incluyendo un radomo esférico a modo de mimetización.

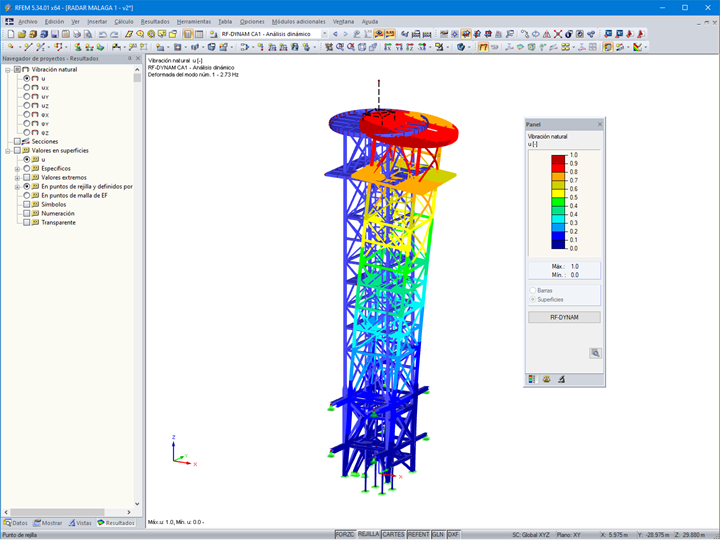

Los cálculos incluyen la comprobación de la perfilería, las uniones y la cimentación de la torre para el equipamiento instalado en la misma frente a resistencia, estabilidad y servicio. La instalación se encuentra situada en el término municipal de Málaga, en una zona cercana a la de mayor peligrosidad sísmica del sureste español. Las normas utilizadas en el estudio fueron los Eurocódigos, y el NCSE-02 español con mapa actualizado por el IGM, utilizando el programa principal RFEM junto con los módulos adicionales de torres, diseño de acero y análisis dinámico.

Definición de la estructura

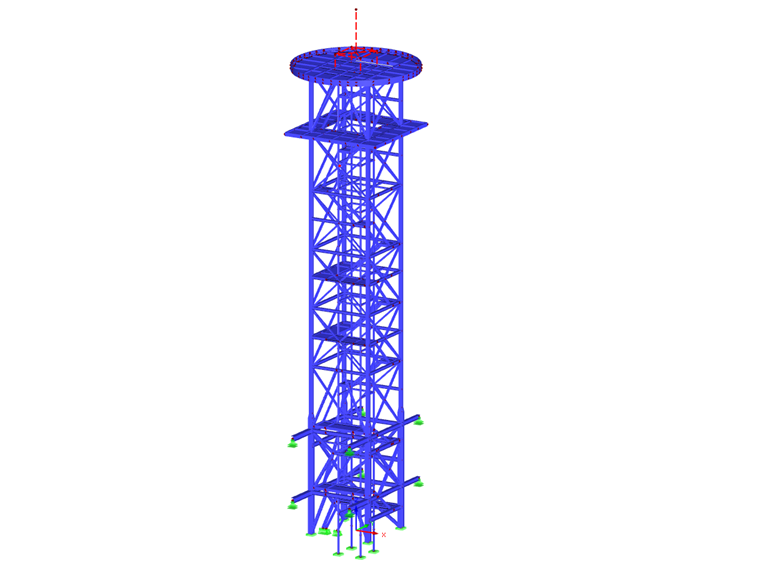

Se trata de una torre de celosía de 30 m de altura y dimensiones de 4,1 x 4,1 m en planta. Los equipos van colocados mediante sus soportes correspondientes a las caras de la torre. Adicionalmente la torre esta provista de dos plataformas. Una a 26 m del suelo y la otra a cota máxima de 30 m sobre la que se instalará el nuevo conjunto radomo y radar. Se realizo una inspección visual, toma de datos geométricos y fotográficos, así como la extracción de muestras necesarias para adoptar decisiones de propiedades de materiales a emplear en el análisis con suficiente seguridad según el marco normativo existente. El acceso a las plataformas y equipamiento de la torre se realiza por su interior mediante escalera.

Resultados y conclusión

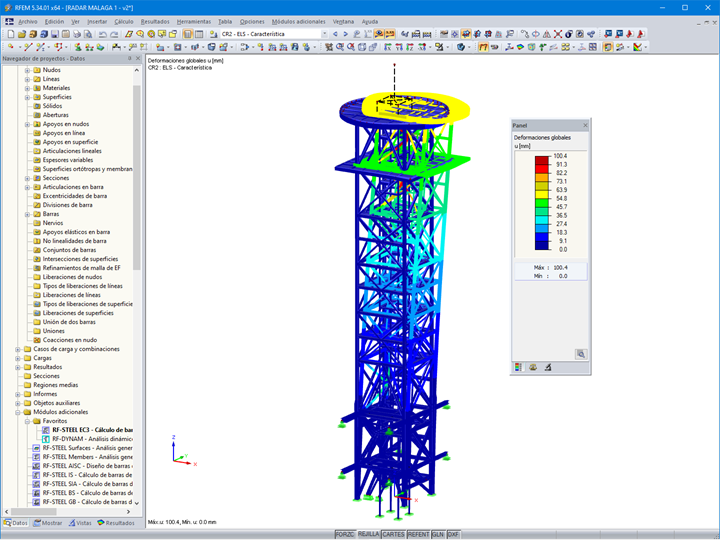

Se certificó la misma frente al servicio en base a los requisitos operacionales de desplazamiento y giro máximo de la estructura a la altura de posicionamiento del radar. Se certificó de manera favorable la aptitud resistente de las patas y caras de la torre frente a resistencia, estabilidad y fallo de los medios de unión. Se comprobó que la cimentación existente era suficiente para soportar el nuevo uso. El empleo del módulo Tower, que incluye los añadidos del EC3 3-1 y EC1 para este tipo de tipologías estructurales, nos ayudaron a poder certificar la construcción con mayor rapidez y fiabilidad.

Lugar Aeropuerto de Málaga - Costa del Sol,
Málaga, España
Cliente ENAIRE
Aptitud estructural y de cimentaciones SAQQARA INGENIERIA S.L.
Tel: (+34) 946 035 087
[email protected]
www.saqqaraingenieria.es


Especificaciones del proyecto

Datos del modelo

Número de nudos 547
Número de líneas 949
Número de barras 874
Número de superficies 36
Número de casos de carga 4
Número de combinaciones de carga 18
Número de combinaciones de resultados 2
Peso completo 47.193 t
Dimensiones 8,150 x 9,140 x 35,317 m
Versión del programa 5.34.01
