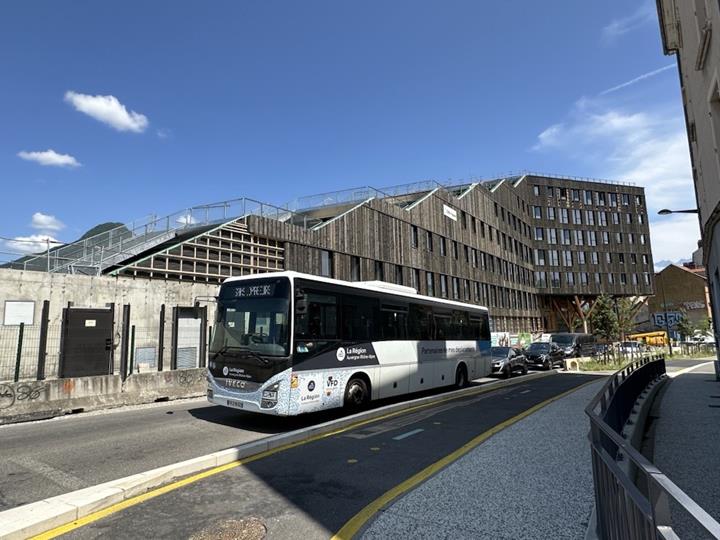

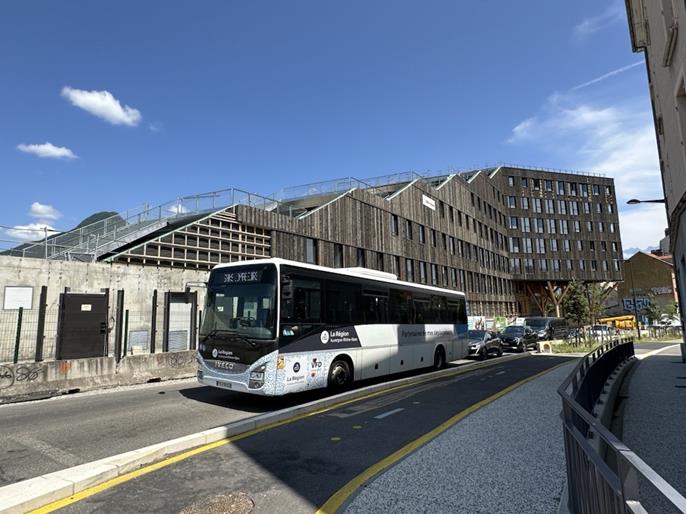

Шестиэтажное офисное здание с парковкой в центре Гренобля, Франция

Презентация проекта

Расположенный на бывшей промышленной территории полуострова Гренобль, проект WOOD является важным поворотным моментом в области устойчивой и городской офисной архитектуры.

Первое офисное здание в Гренобле, построенное в основном из дерева, оно является частью амбициозной программы переработки, возглавляемой VINCI Immobilier, и соответствует цели нулевой чистой урбанизации к 2030 году. Здание имеет площадь 6 081 м², распределенную на шесть уровней, с адаптивными планами, способствующими смешанному использованию и комфорту пользователей.

Проект включает элементы ренатурации с кадками и террасами на каждом этаже, систему геотермии на водоносном горизонте и фотовольтаическую установку на крыше. Он стремится к высокой экологической эффективности с целью получения марки E3C2+77%, предвосхищающей экологическое регулирование 2030 года на шесть лет.

Технические характеристики

Структура здания базируется на смешанной системе дерево-бетон, состоящей из двух отдельных блоков, независимых с точки зрения статики.

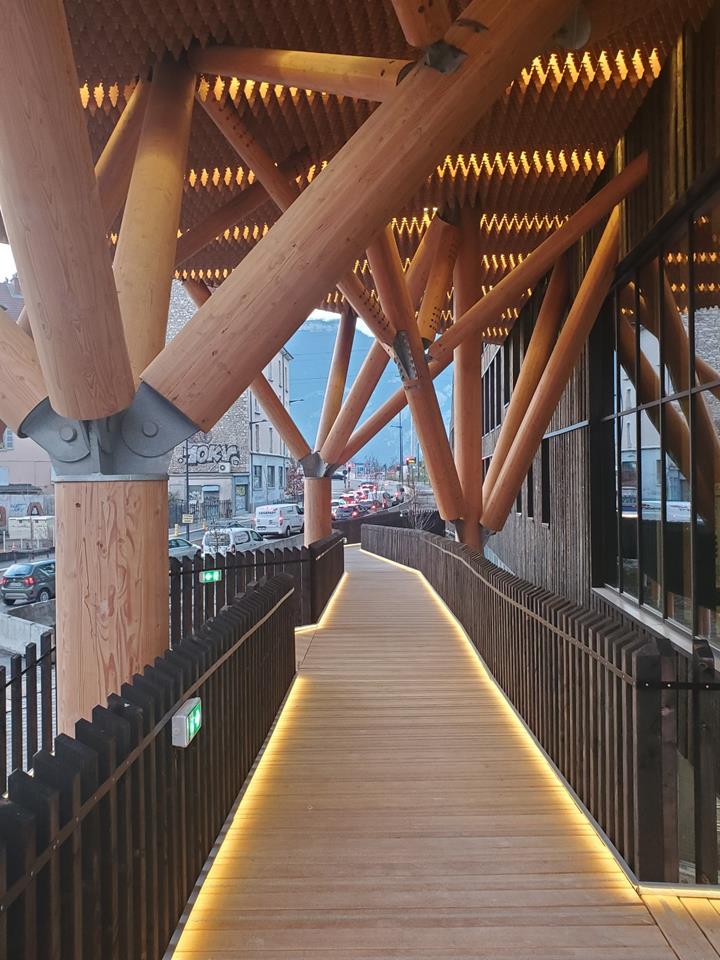

Западный блок представляет собой деревянную самонесущую суперструктуру с боковой устойчивостью, обеспеченной диагоналями, размещенными между рядами колонн с шагом 5,4 метра, а также на фасадах. Эта система позволяет горизонтальное перенесение усилий к вершине здания, ограничивая нагрузки на крайние колонны благодаря эффективному разделению между рядами А и В.

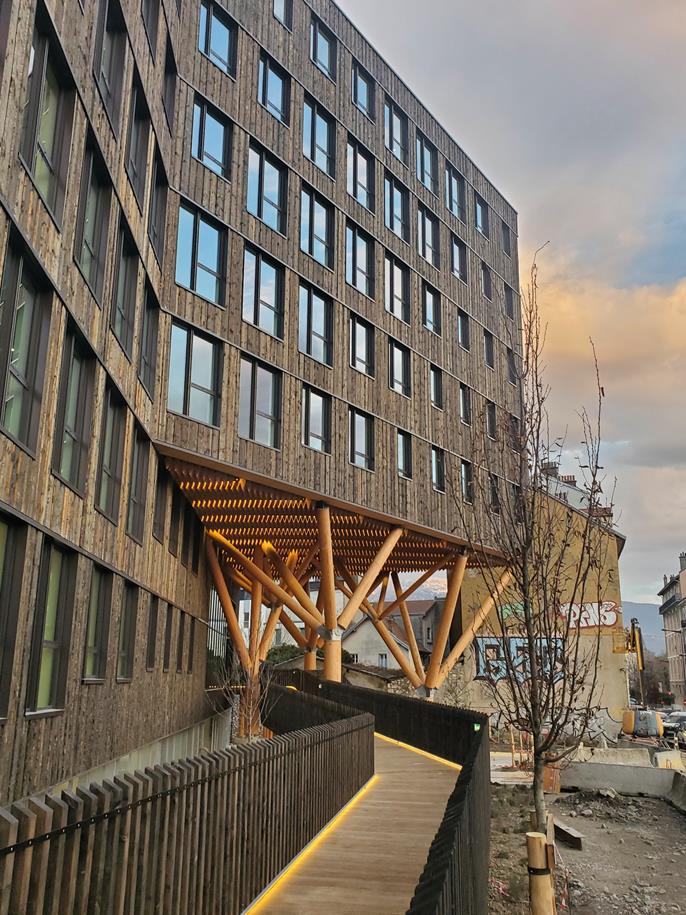

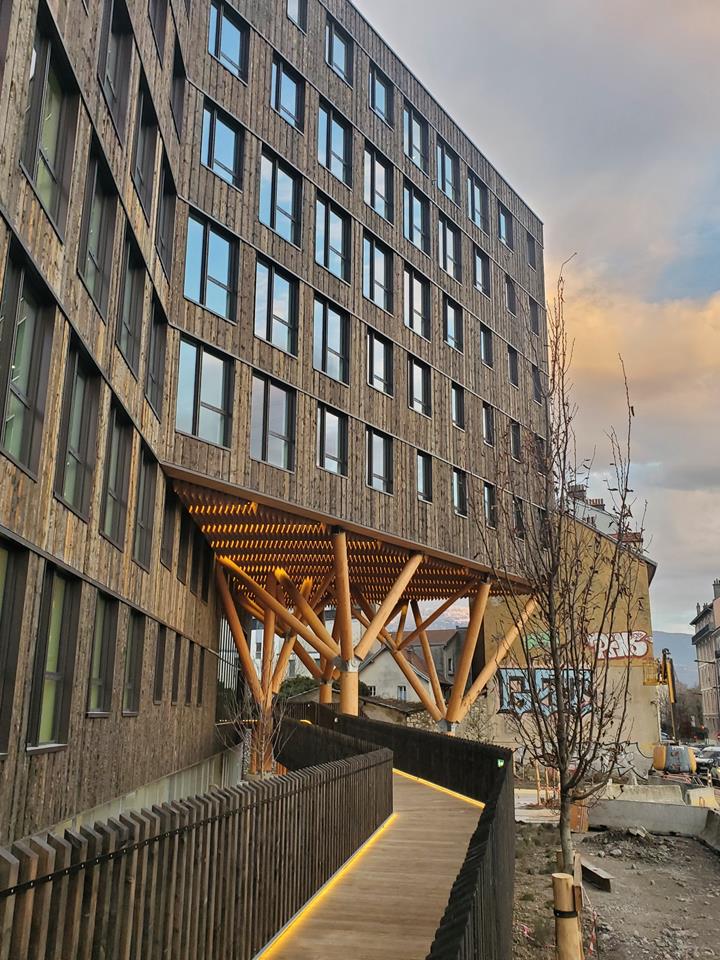

Восточный блок частично опирается на древесную структуру из клееного дугласского дерева с треугольными колоннами, называемыми "деревьями", обеспечивающими восприем вертикальных нагрузок. Общая стабильность этой зоны обеспечивается ядром из железобетона, а стабильность промежуточных узлов "деревьев" достигается встроенным креплением "ветвей" в перекрытие первого этажа. Эти конструктивные решения позволяют горизонтальное смещение здания без влияния на распределение нагрузок в балках деревьев.

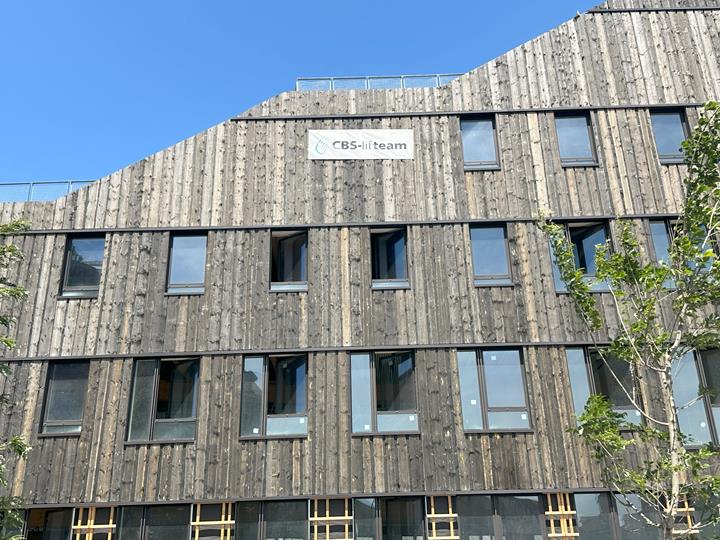

Спуск нагрузок осуществляется через распределение перекрытий на непрерывные ряды колонн и балок с жесткими диафрагмами, обеспечивающими распределение горизонтальных усилий. Фасады выполнены деревянными каркасами, облицованными автоклавированной елью класса 3 с контролируемым пигментированием для предварительного поседения.

Инструменты расчета

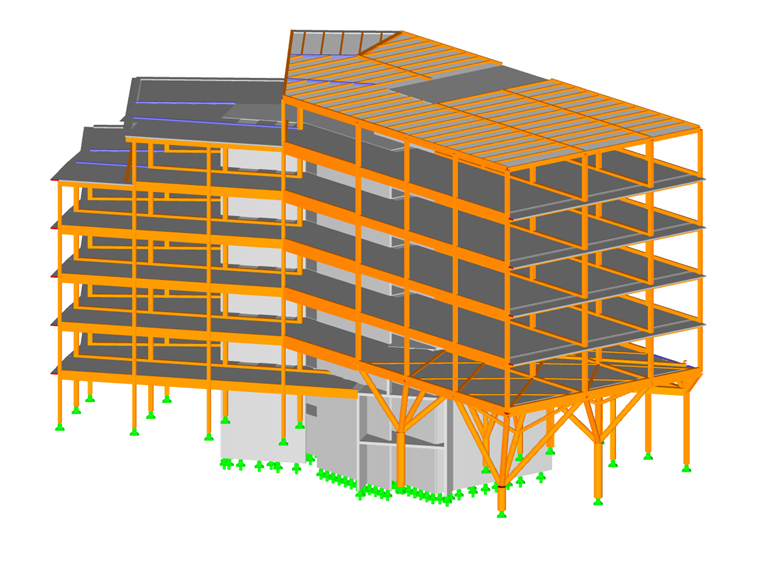

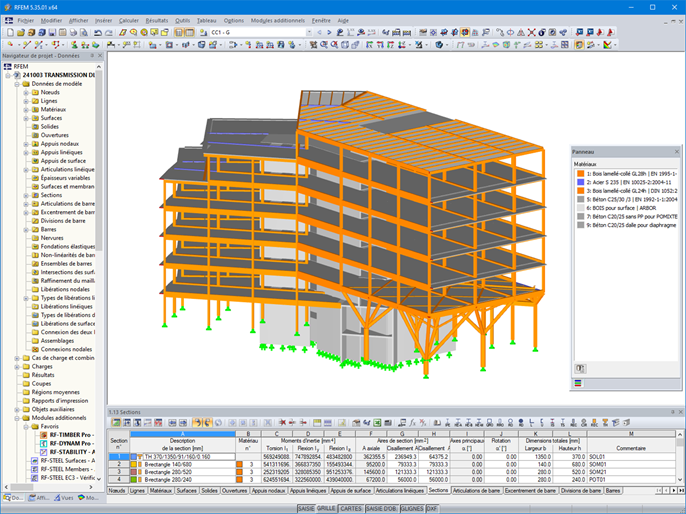

Проектирование всей структуры выполнено с использованием программного обеспечения RFEM от Dlubal Software.

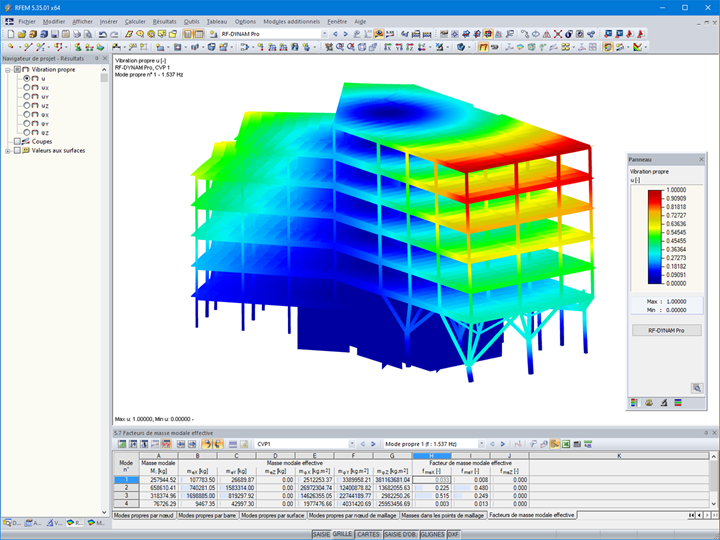

RF-Timber Pro позволил выполнить проектирование нитей элементов, таких как распорки, балки и колонны. RF-STABILITY был использован для проверки устойчивости колонн и изящных элементов. Модуль RF-DYNAM Pro использовался для изучения динамического поведения здания и соответствия требованиям, связанным с вибрациями на больших офисных этажах.

Все инструменты позволили тонко оптимизировать конструкцию, обеспечивая соблюдение нормативных требований, в частности, Еврокодов, и экологическую эффективность.

Заключение

Проект WOOD является примерной реализацией в сфере офисного строительства из дерева. Он демонстрирует техническую осуществимость амбициозной и устойчивой архитектуры на бывшей промышленной территории и воплощает конкретный и воспроизводимый ответ на будущие экологические цели в требовательном городском контексте.
