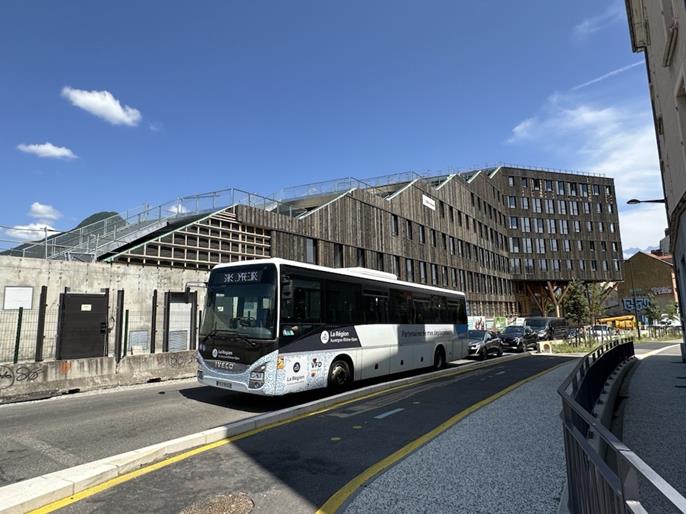

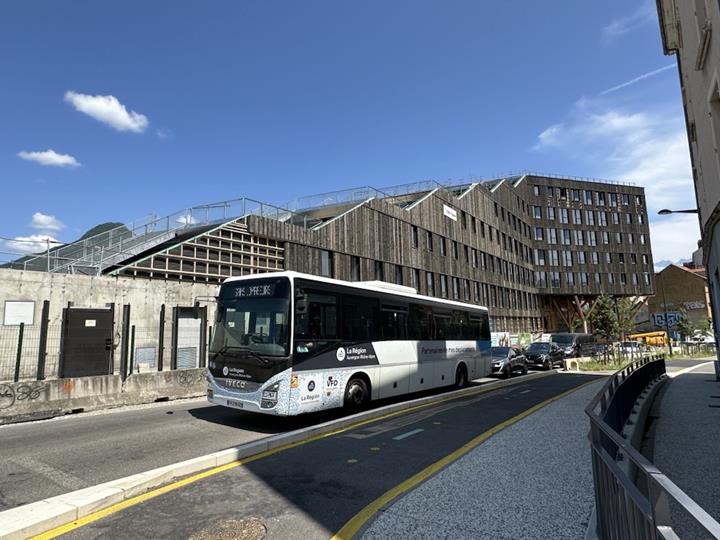

Šestipodlažní kancelářská budova s parkovací plochou v centru Grenoblu, Francie

Projekt

Projekt WOOD v bývalém průmyslovém areálu Presqu'île de Grenoble představuje důležitý milník v oblasti udržitelné městské architektury v obchodním sektoru.

Jako první kancelářská budova v Grenoblu, která byla postavena převážně ze dřeva, je součástí ambiciózního projektu investora VINCI Immobilier, který si klade za cíl až do roku 2030 nezastavět žádné nové plochy. Budova má celkovou užitnou plochu 6081 m², rozdělenou na šesti podlažích, s flexibilním uspořádáním prostor pro jejich rozmanité využívání a pro komfort uživatelů.

Projekt zahrnuje prvky ozelenění a terasy na každém podlaží, geotermální systém využívající podzemní vodu a fotovoltaické zařízení na střeše. Dosažením certifikace E3C2+77 % má být zajištěna vysoká ekologická bilance již 6 let předtím, než v roce 2030 vstoupí v platnost nové environmentální předpisy.

Technické detaily

Konstrukce budovy je založena na spřaženém dřevobetonovém systému, který se skládá ze dvou samostatných a ze statického hlediska nezávislých bloků.

‘’‘ZÁPADNÍ blok’‘’ je samonosná dřevěná konstrukce, vyztužená diagonálními pruty uspořádanými mezi řadami sloupů ve vzdálenosti 5,4 m a na fasádách. Toto uspořádání umožňuje vodorovný přenos sil na horní část budovy, zatímco je účinným rozpojením mezi řadami A a B omezeno napětí v koncových sloupech.

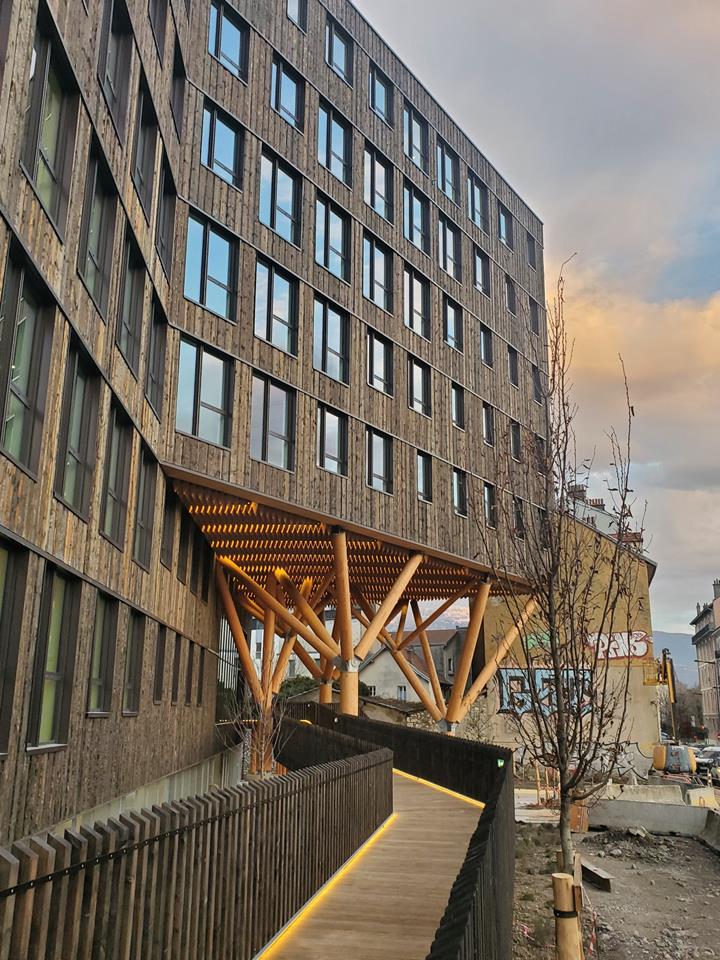

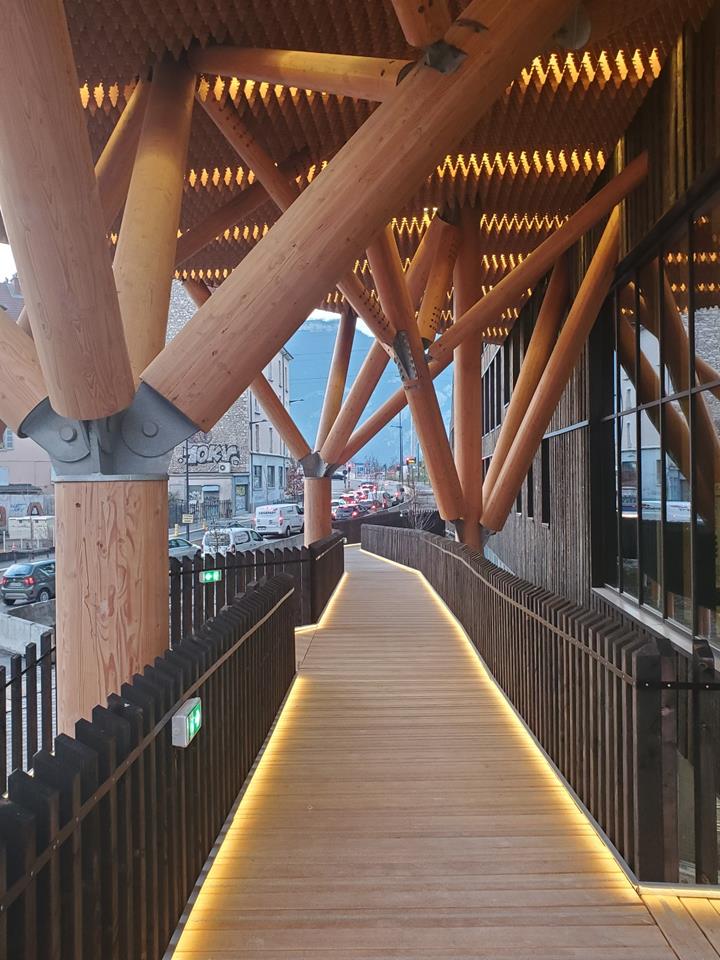

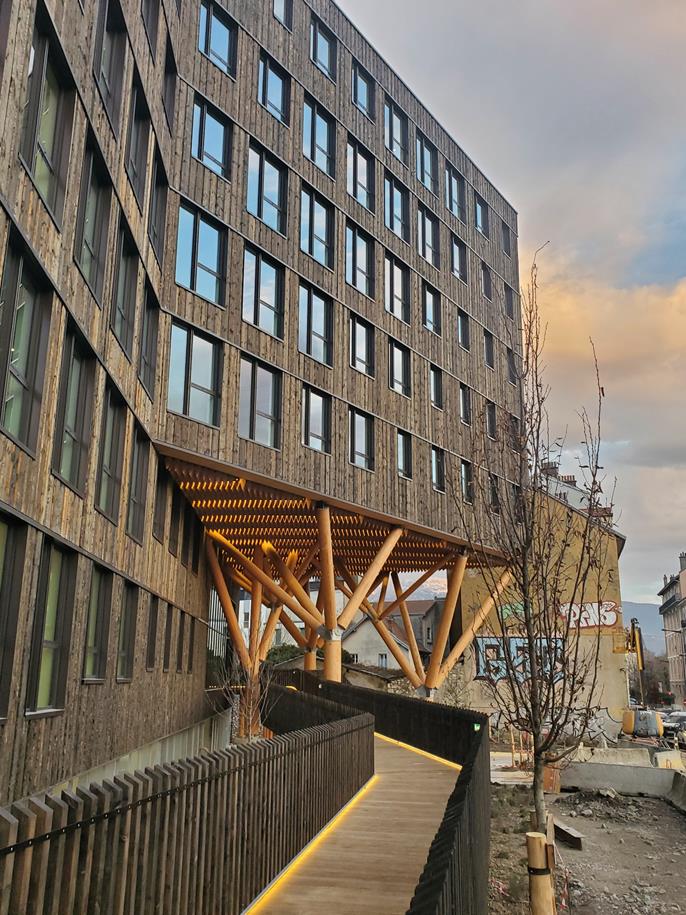

„VÝCHODNÍ blok“ spočívá částečně na stromovité konstrukci z lepeného lamelového dřeva z francouzské douglasky s trojbokými sloupy, jakýmisi „stromy“, které přenášejí svislá zatížení. Celkovou stabilitu této konstrukce zajišťuje železobetonové jádro, zatímco stabilita mezilehlých uzlů zmíněných „stromů“ je dána vetknutím „větví“ do podlažní desky prvního podlaží. Takové uspořádání umožňuje případný vodorovný pohyb konstrukce, aniž by bylo ovlivněno rozložení sil v prutech „stromů“.

Zatížení se přenáší deskami, které jsou uloženy na průběžných sloupech a nosnících s tuhou diafragmou pro rozložení vodorovných sil.

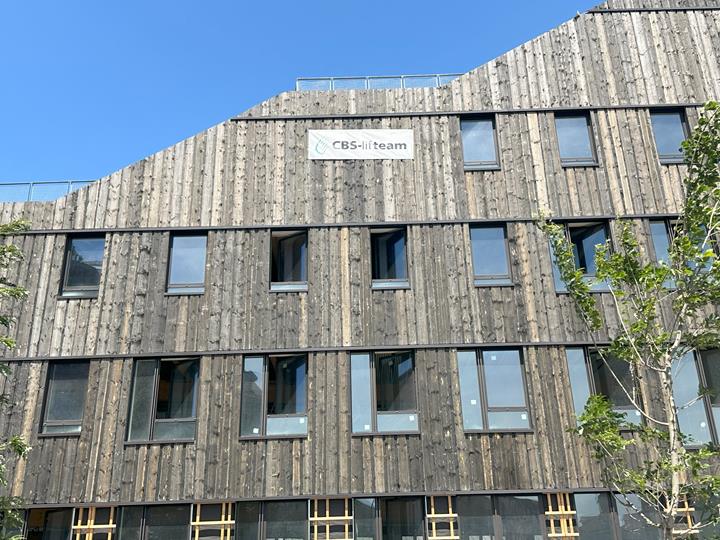

Fasády jsou z dřevěných rámů, které jsou opláštěny autoklávovaným smrkovým dřevem třídy 3, ošetřené předpigmentací šedými odstíny.

Výpočetní nástroje

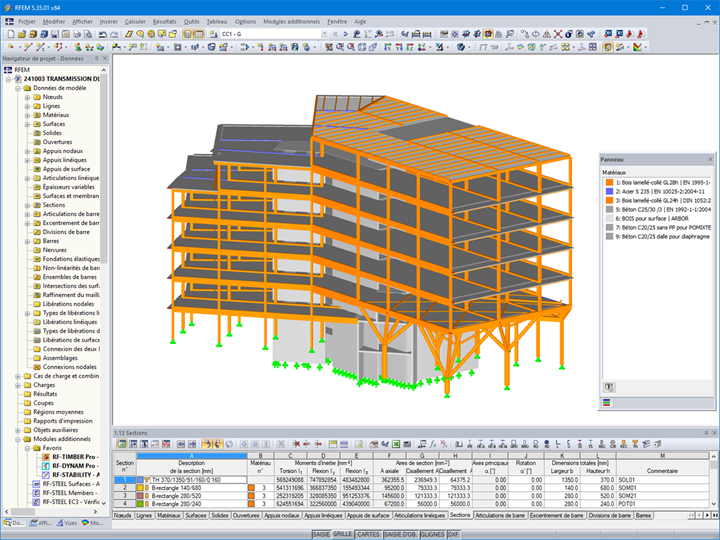

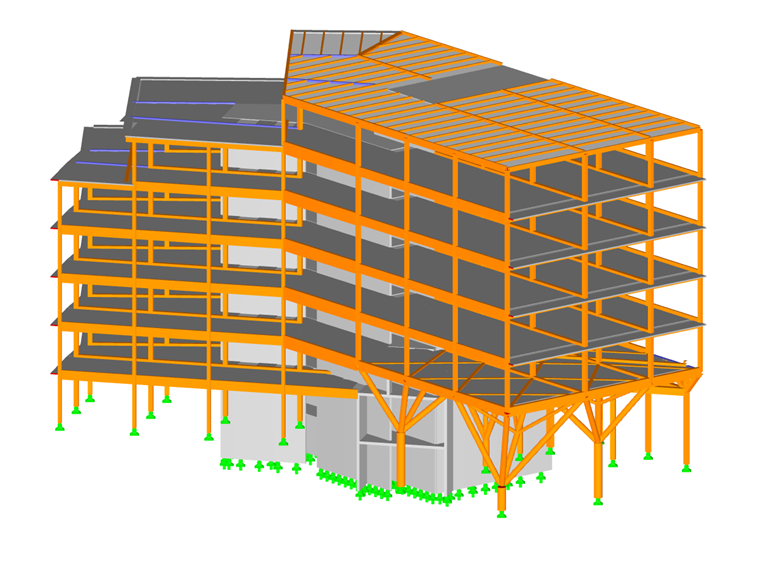

Celá konstrukce byla navržena v programu RFEM společnosti Dlubal.

RF-TIMBER Pro se uplatnil při posouzení rámových prvků (příhradová konstrukce, nosníky a sloupy). Modul RF-STABILITY se použil pro posouzení sloupů a štíhlých prvků na vzpěr.

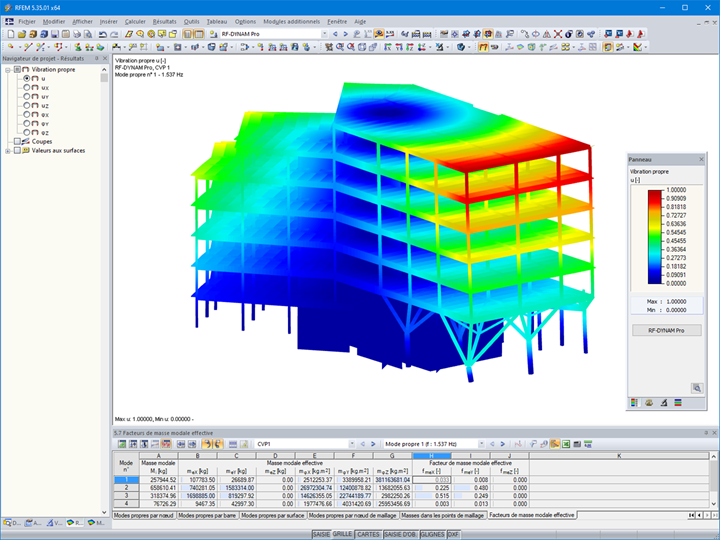

Přídavný modul RF-DYNAM Pro posloužil pro analýzu dynamického chování konstrukce a kmitání podle požadavků pro velké kancelářské prostory.

Všechny tyto nástroje umožňují mnohostrannou optimalizaci konstrukce při dodržení předpisů včetně Eurokódu a environmentálních požadavků.

Závěr

Projekt WOOD je pozoruhodná stavba v oblasti dřevěných staveb pro obchodní sektor. Je ukázkou technické proveditelnosti ambiciózní a udržitelné architektury v bývalém průmyslovém areálu a představuje jasnou a opakovatelnou odpověď na stanovené enviromentální cíle v náročném městském prostředí.
