Presentazione del progetto

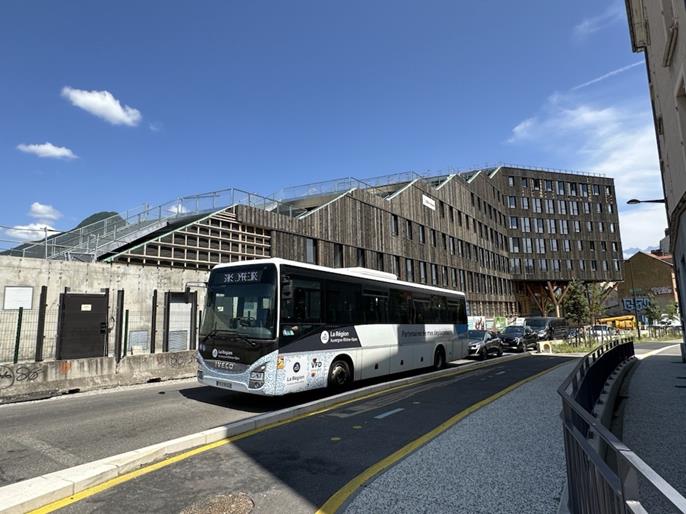

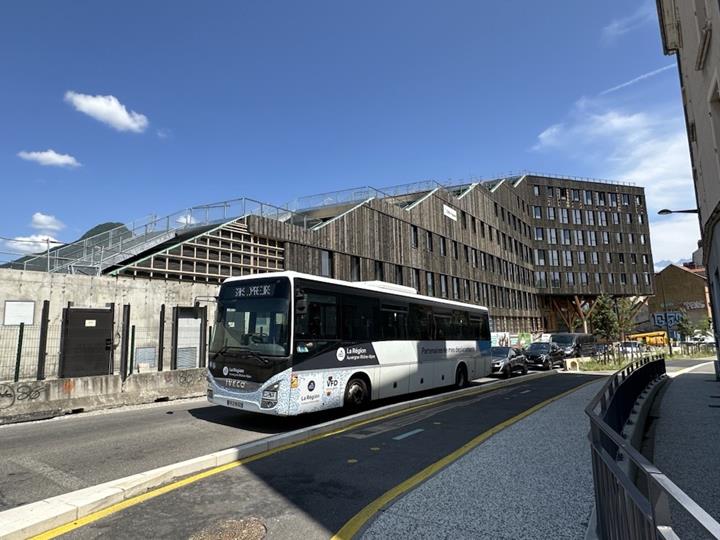

Situato sull'ex area industriale del quartiere Presqu'île di Grenoble, il progetto WOOD rappresenta una svolta importante nell'architettura terziaria sostenibile e urbana.
Primo edificio per uffici di Grenoble costruito prevalentemente in legno, si inserisce in un'operazione di riciclaggio ambiziosa promossa da VINCI Immobilier e risponde all'obiettivo di consumo netto di suolo pari a zero entro il 2030. L'edificio sviluppa una superficie di 6.081 m² distribuita su sei livelli con piani evolutivi che favoriscono l'uso misto e il comfort degli utenti.
Il progetto include elementi di rinaturalizzazione con fioriere e terrazze ad ogni piano, un sistema geotermico a acqua sotterranea e un impianto fotovoltaico sul tetto. Mira a una prestazione ambientale elevata con un obiettivo di certificazione E3C2+77% anticipando la regolamentazione ambientale 2030 di sei anni.
Caratteristiche tecniche

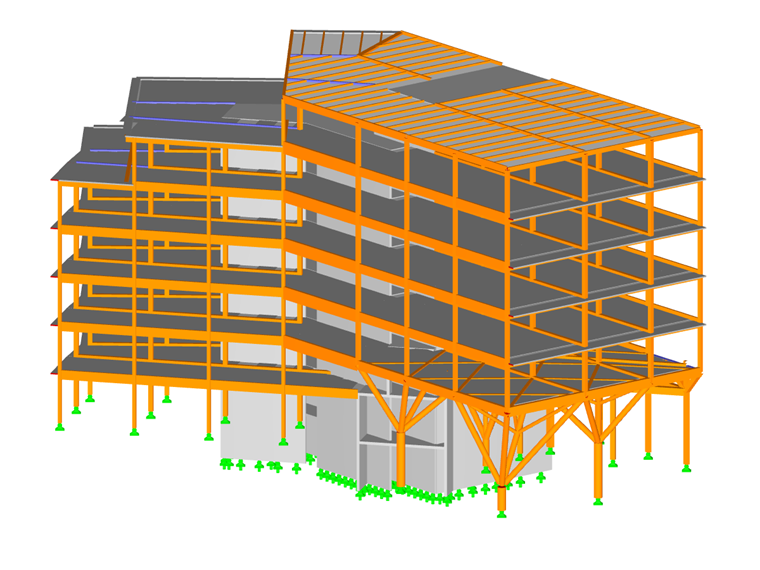

La struttura dell'edificio si basa su un sistema misto legno-calcestruzzo composto da due blocchi distinti trattati indipendentemente dal punto di vista strutturale.
Il blocco OVEST è una sovrastruttura in legno autoportante con controventamento assicurato da aste diagonali disposte tra le file di pilastri distanziate di 5,4 metri e sulle facciate. Questo dispositivo consente un trasferimento orizzontale degli sforzi verso la punta dell'edificio limitando allo stesso tempo le sollecitazioni nei pilastri d'estremità grazie a un efficace disaccoppiamento tra le file A e B.

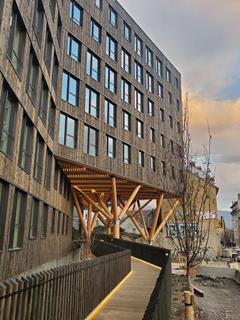

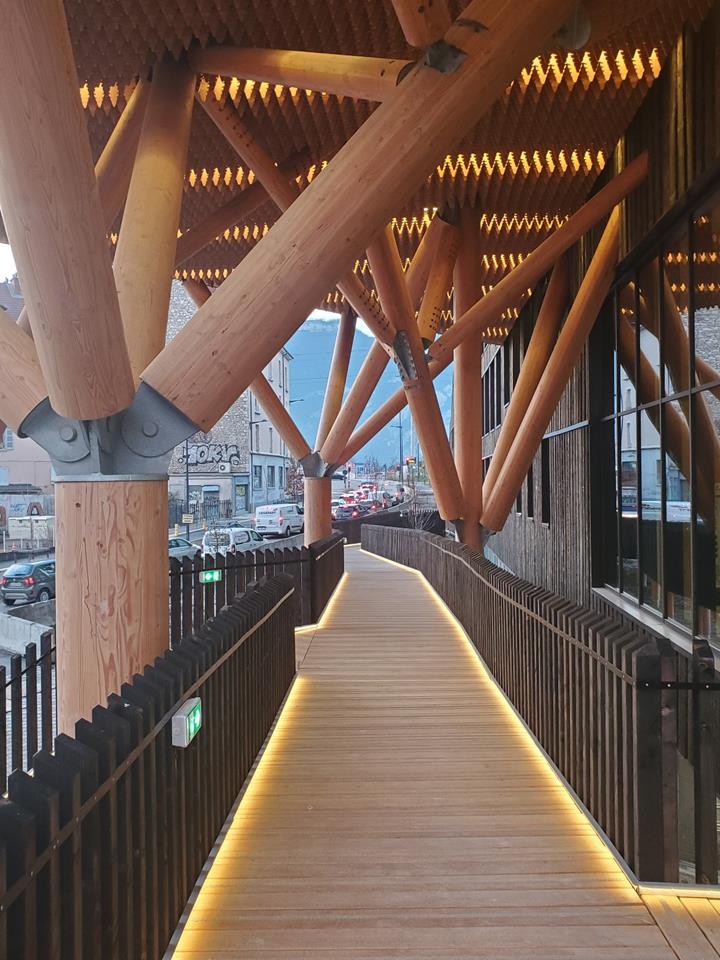

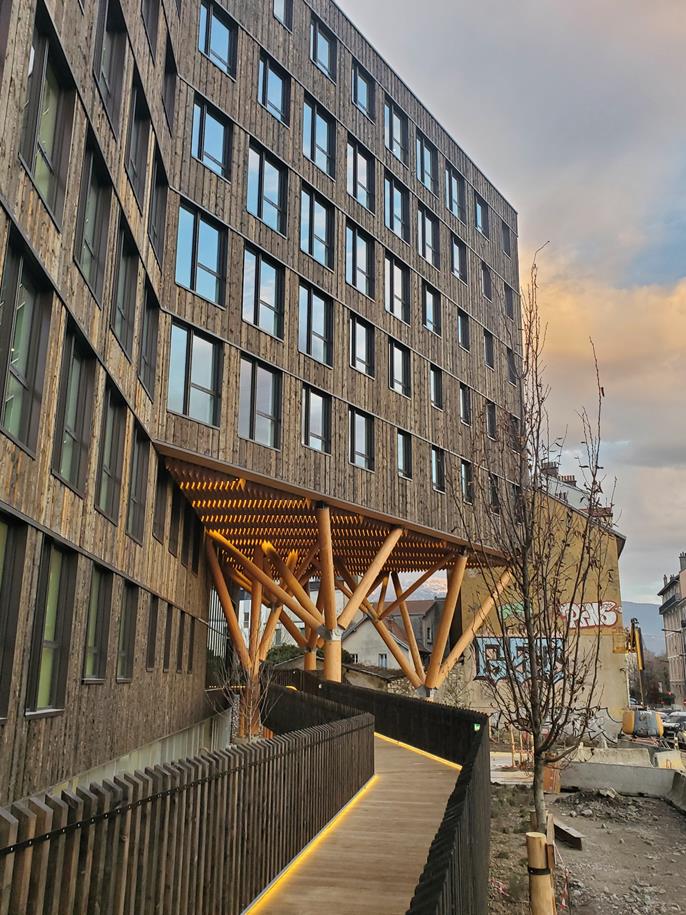

Il blocco EST si poggia parzialmente su una struttura ad albero in legno lamellare di abete rosso francese con pilastri triangolati chiamati "Alberi" che assicurano la ripresa dei carichi verticali. La stabilità globale di questa zona è garantita da un nucleo in calcestruzzo armato, mentre la stabilità dei nodi intermedi degli "Alberi" è assicurata dall'incastro dei "rami" nel pavimento del primo piano. Queste disposizioni permettono un eventuale movimento orizzontale dell'edificio senza incidenza sulla distribuzione degli sforzi nelle aste degli alberi.
La trasmissione dei carichi avviene attraverso un trasferimento dei solai su file continue di pilastri-travi con diaframmi rigidi che distribuiscono gli sforzi orizzontali.

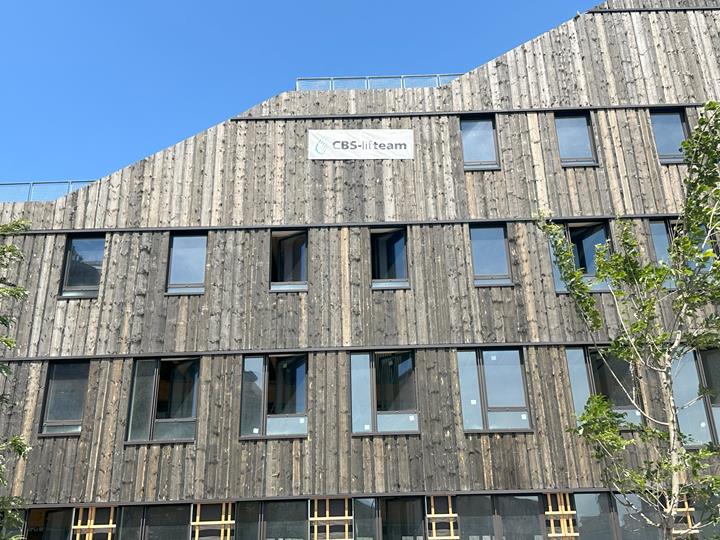

Le facciate sono realizzate con telai in legno rivestiti di abete trattato in autoclave di classe 3 con un pre-grigio controllato tramite pigmentazione.
Strumenti di calcolo

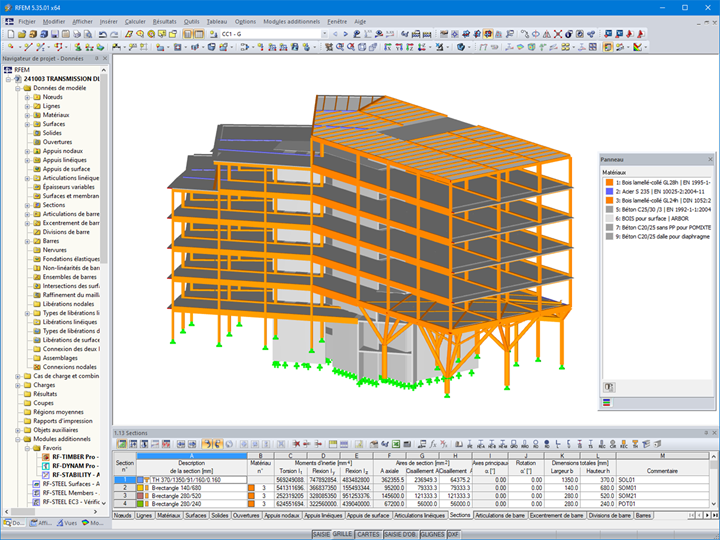

L'intera struttura è stato progettata con RFEM di Dlubal Software.
RF-Timber Pro ha permesso il dimensionamento degli elementi di telaio (aste, travi e pilastri). RF-STABILITY è stato utilizzato per validare le verifiche di instabilità dei pilastri e degli elementi snelli.

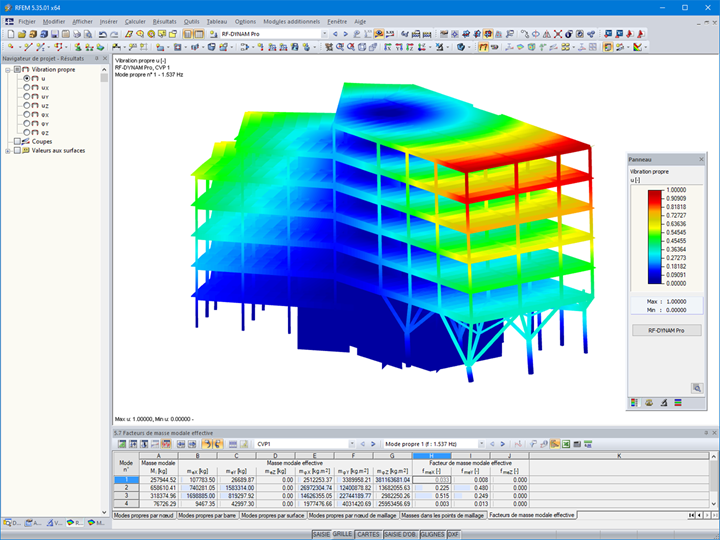

L'add-on RF-DYNAM Pro è stato impiegato per lo studio del comportamento dinamico dell'edificio e rispondere alle esigenze legate alle vibrazioni nei grandi piani degli uffici.
L'insieme degli strumenti ha permesso un'ottimizzazione fine della struttura garantendo al contempo la conformità normativa, in particolare gli Eurocodici e una performance ambientale.
Conclusione
Il progetto WOOD rappresenta una realizzazione esemplare nel campo della costruzione terziaria in legno. Dimostra la fattibilità tecnica di un'architettura ambiziosa e sostenibile su un ex sito industriale e costituisce una risposta concreta e riproducibile agli obiettivi ambientali di domani in un contesto urbano esigente.
| Posizione | 82-88 rue du Vercors 38000 Grenoble Francia |
| Investor | AFFINITY STONE GROUPAMA GAN REIM |
| Committente | Uffici Vinci Immobilier |
| Studio di architettura | ECDM Architectes |
| Pacchetto di lottizzazione in legno | CBS-Lifteam | Progettazione di capannoni in legno inovativi - CBS-Lifteam Francia |
| Progettazione e ingegneria | Legno | Albero delle cartelle |
