Presentación del proyecto

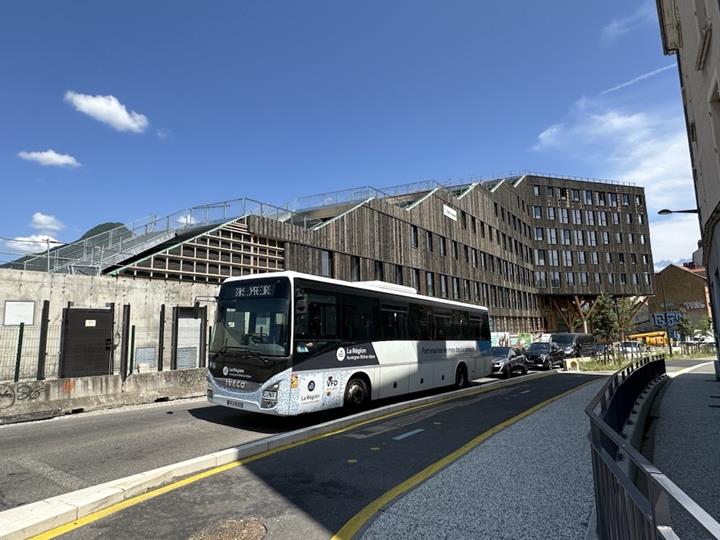

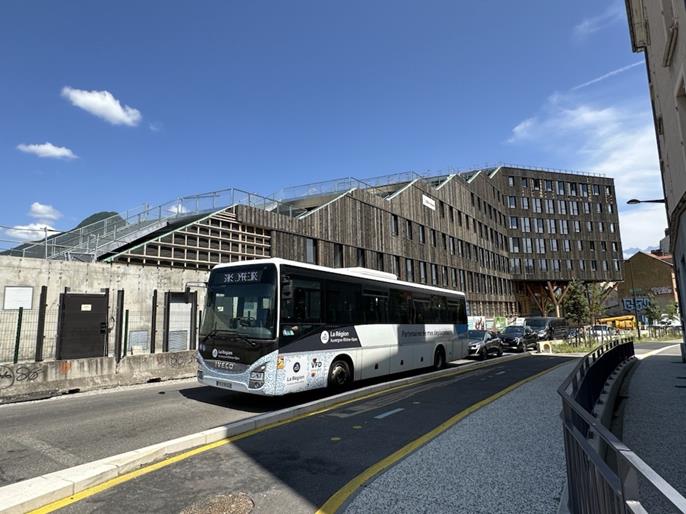

Ubicado en el antiguo terreno industrial de la Península de Grenoble, el proyecto WOOD representa un cambio importante en la arquitectura terciaria sostenible y urbana.
El primer edificio de oficinas de Grenoble construido mayoritariamente en madera, es parte de una operación de reciclaje ambiciosa conducida por VINCI Inmobiliaria y que responde al objetivo de cero artificialización neta para el año 2030. El edificio desarrolla una superficie de 6.081 m² distribuidos en seis niveles con plataformas evolutivas que favorecen la diversidad de usos y el confort de los usuarios.
El proyecto incluye elementos de renaturalización con jardineras y terrazas en cada piso, un sistema de geotermia en el acuífero y una instalación fotovoltaica en el techo. Aspira a un alto rendimiento ambiental con un objetivo de etiquetado E3C2+77%, anticipándose a la normativa ambiental de 2030 en seis años.
Características técnicas
La estructura del edificio se basa en un sistema mixto de madera-hormigón compuesto por dos bloques distintos tratados independientemente desde el punto de vista estático.
El bloque OESTE es una superestructura de madera autoestable con un arriostramiento de contraviento asegurado por diagonales dispuestas entre las filas de pilares espaciados a 5,4 metros así como en las fachadas. Este dispositivo permite una transferencia horizontal de los esfuerzos hacia la punta del edificio al tiempo que limita las solicitaciones en los pilares de extremo gracias a un desacoplamiento eficaz entre las filas A y B.

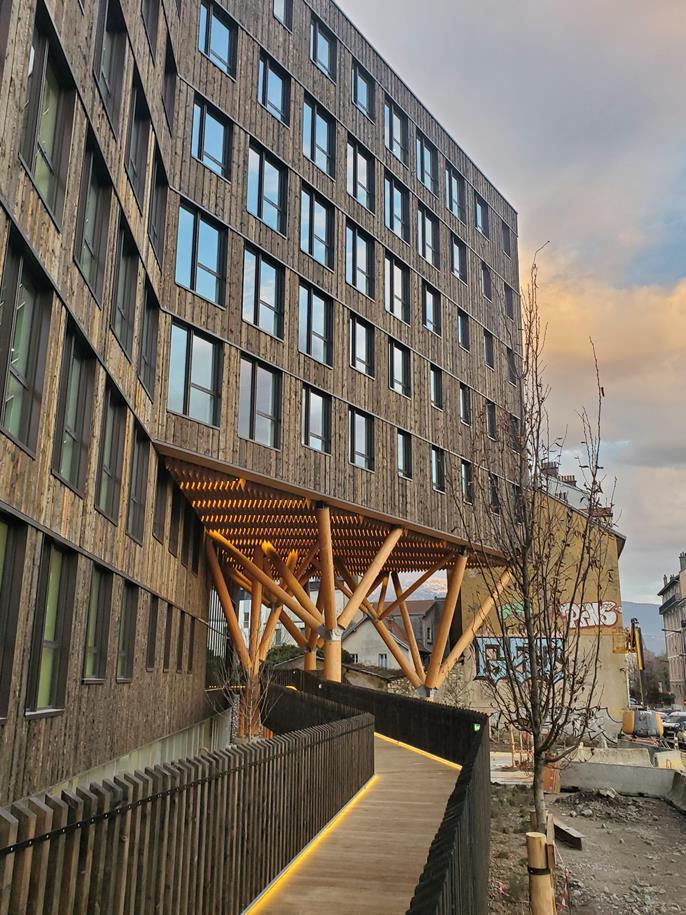

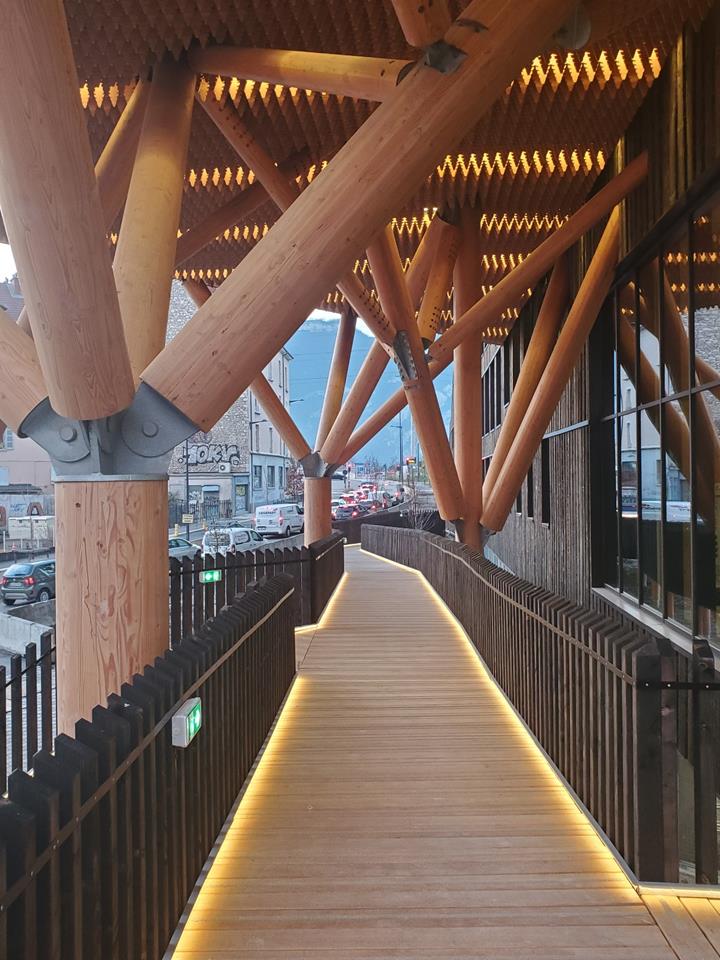

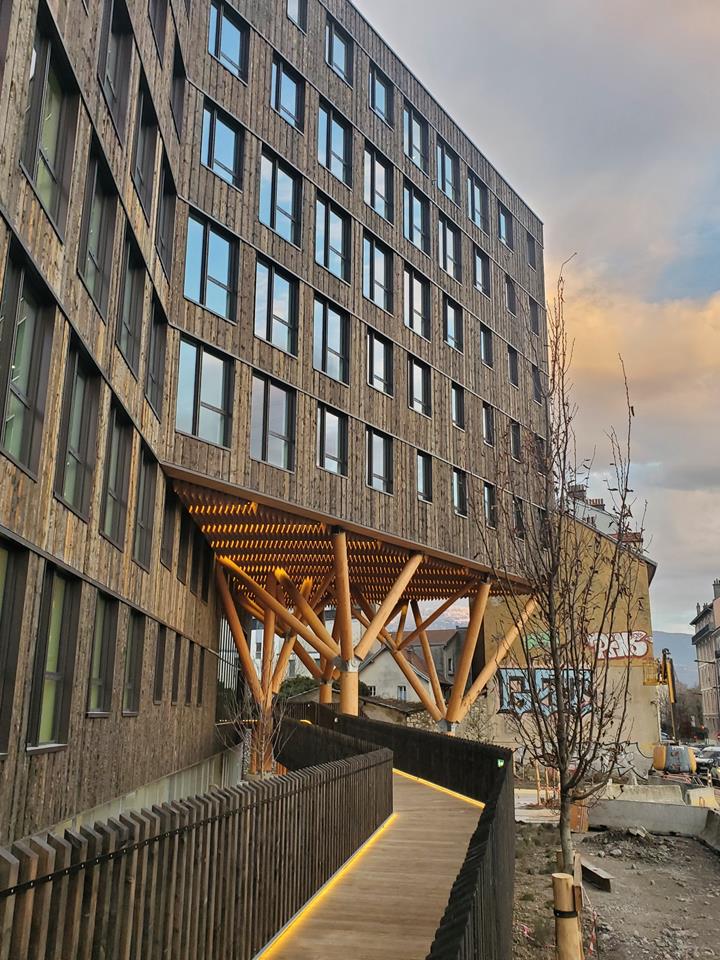

El bloque ESTE descansa parcialmente sobre una estructura arborescente de madera laminada encolada de Douglas francés con pilares triangulados llamados «árboles» que aseguran la recogida de las cargas verticales. La estabilidad global de esta zona está asegurada por un núcleo de hormigón armado mientras que la estabilidad de los nodos intermedios de los «árboles» se asegura por el encastre de las «ramas» en el primer piso. Estas disposiciones permiten un eventual movimiento horizontal del edificio sin incidencia en la distribución de los esfuerzos en las barras de los árboles.

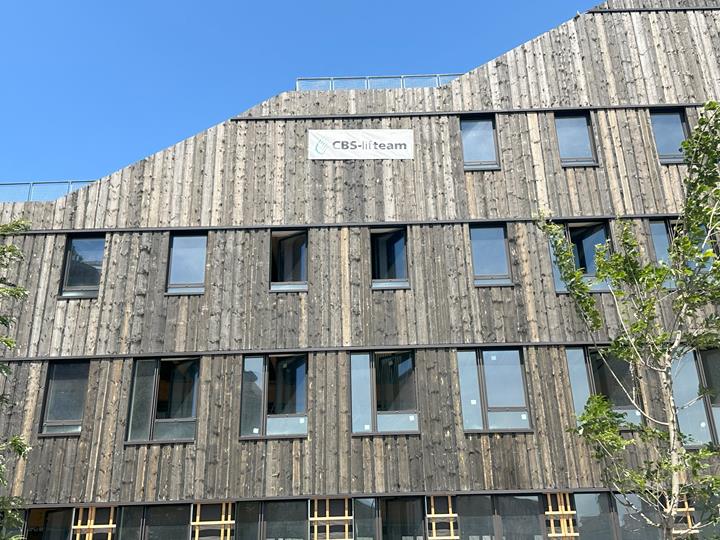

Las cargas se transfieren a los pisos soportados por pilares-vigas continuos con diafragmas rígidos que permiten la distribución de los esfuerzos horizontales. Las fachadas están realizadas en una estructura de madera revestida de abeto autoclave de clase 3 con un pre-sombreado controlado por pigmentación.
Herramientas de cálculo

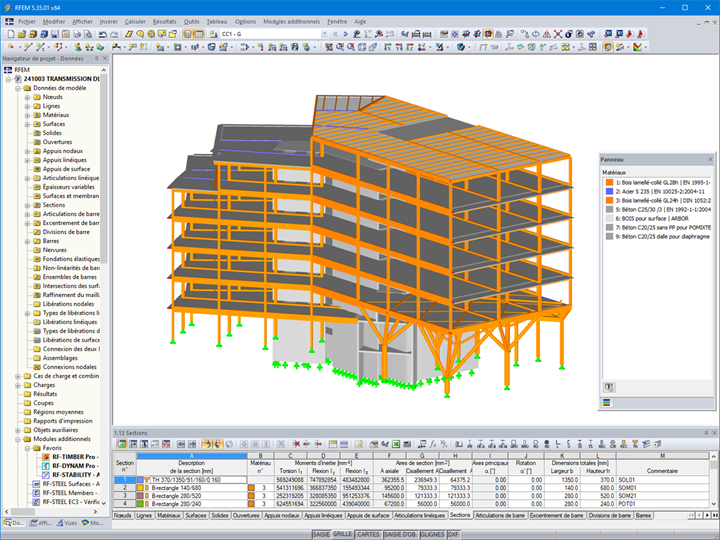

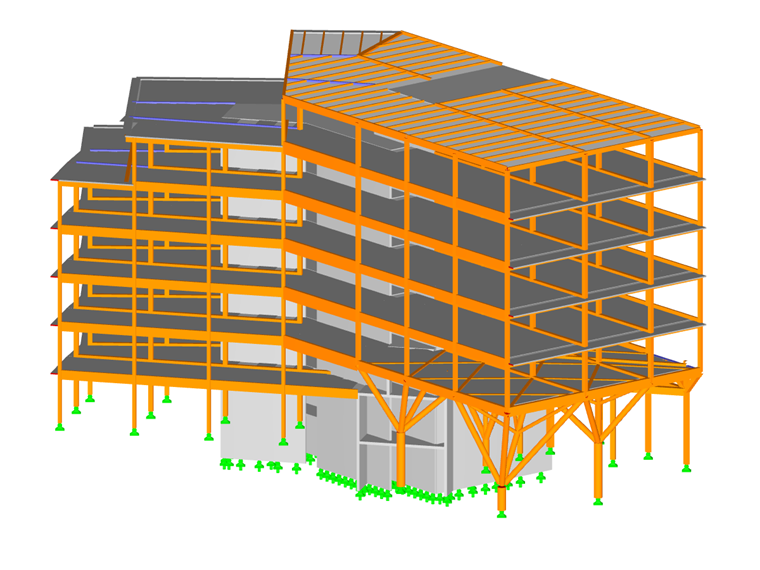

El dimensionado de toda la estructura se realizó con el software RFEM de Dlubal Software.

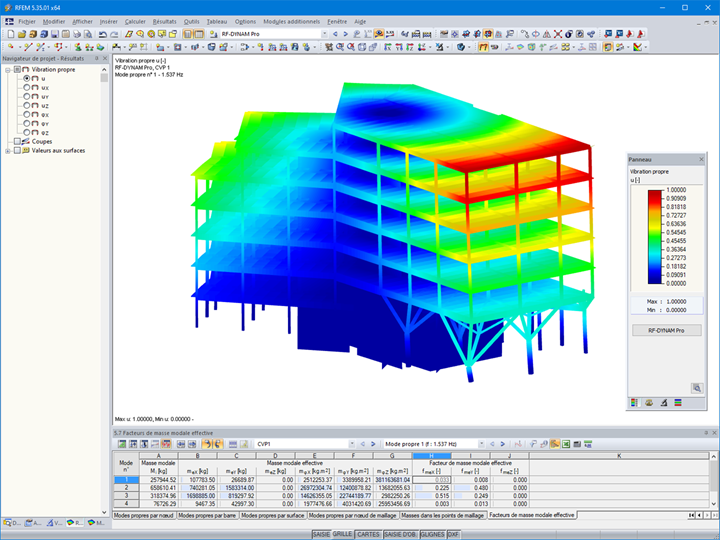

RF-TIMBER Pro permitió el dimensionado de los elementos lineales (riostras, vigas y pilares). RF-STABILITY se utilizó para validar las verificaciones de pandeo de los pilares y de los elementos esbeltos. El módulo RF-DYNAM Pro sirvió para el estudio del comportamiento dinámico del edificio y cumplir con los requisitos relacionados con las vibraciones en las grandes plataformas de oficinas.
El conjunto de herramientas permitió una optimización precisa de la estructura, asegurando al mismo tiempo el cumplimiento normativo, en particular los Eurocódigos y un rendimiento ambiental.
Conclusión
El proyecto WOOD constituye una realización ejemplar en el campo de la construcción terciaria en madera. Demuestra la viabilidad técnica de una arquitectura ambiciosa y sostenible en un antiguo sitio industrial y encarna una respuesta concreta y replicable a los objetivos ambientales del futuro en un entorno urbano exigente.
| Lugar | 82-88 rue du Vercors 38000 Grenoble Francia |
| Inversores | SGM STONE GROUPAMA GAN REIM |
| Propietario del proyecto | Vinci Immobilier d’Entreprise |
| Estudio de arquitectura | ECDM Architectes |
| Lote de estructuras de madera | CBS-Lifteam |
| Estudio de ingeniería - Estructuras de madera | Arborescence |
